Comewill зауытының TL-5 талшықты-оптикалық температура ақауының 10 кВ коммутаторға арналған ақаулық мониторының ең үлкен жұмысы қауіпті ақауларды спиральға айналмай тұрып анықтау болып табылады және оның қысқа тұйықталу және жерге қосу дабыл функциялары біз шешетін ең көп таралған екі жоғары вольтты желі мәселесін өте жақсы орындайды.

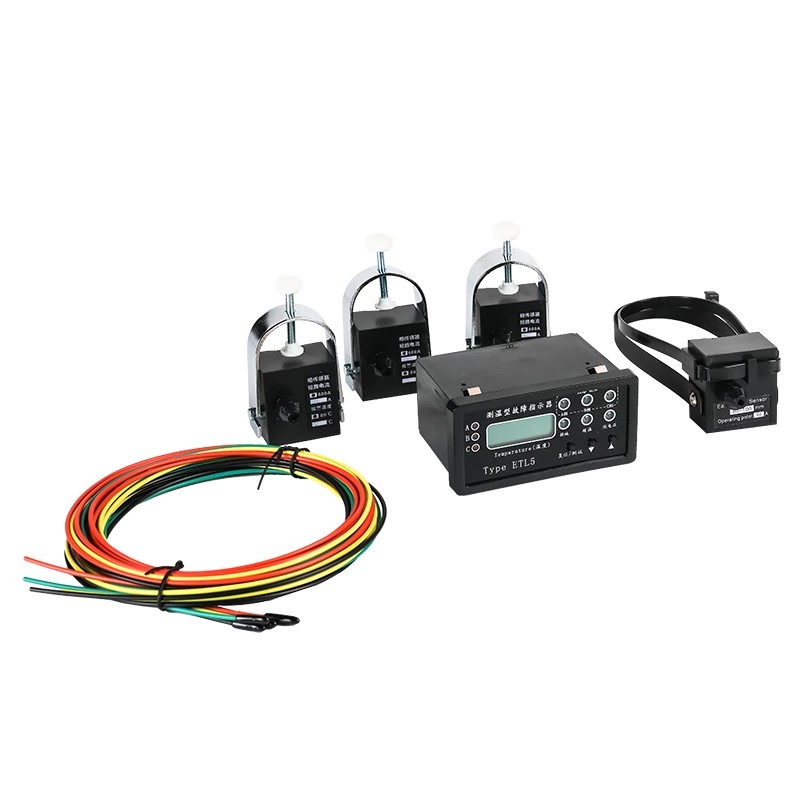

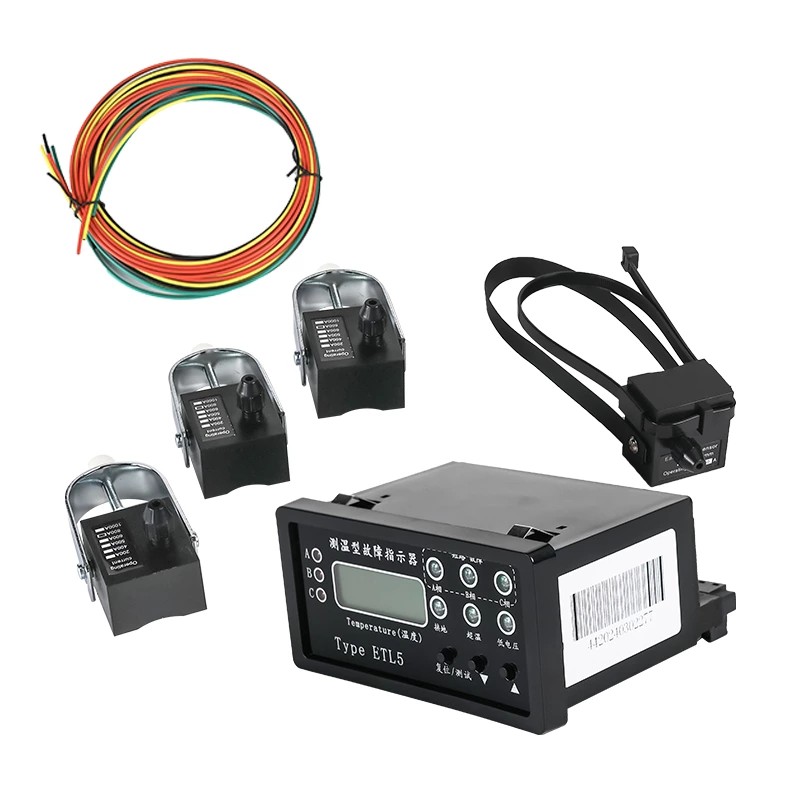

Қысқа тұйықталу тогы дабылының индикаторынан бастау: Кірістірілген қысқа тұйықталу тогы сенсоры жұмыс істеп тұрған кезде жоғары вольтты кабельдерді тәулік бойы қадағалап отырады. Міне, оны әртүрлі сайттар үшін икемді ететін нәрсе — қысқа тұйықталу тогының орнатылған мәнін құрылғы зауыттан шықпас бұрын, пайдаланушыға дәл сәйкестендіруге болады. Желілік ток осы орнатылған мәнге жеткенде немесе одан асып кеткенде, сенсор негізгі блокқа оптикалық талшық арқылы дабыл сигналын береді. Мұнда оптикалық талшық қажет - ол өте тұрақты және коммутациялық құрылғылардың айналасындағы электр шуымен шатастырмайды. Негізгі блок сигнал алған кезде, ол өз панелінде анық дабыл индикациясын іске қосып қана қоймайды (сондықтан біз оны патрульдеу кезінде бір қарағанда көре аламыз), сонымен қатар сигналды тікелей негізгі басқару жүйесіне жібере алады. Бұл жергілікті командалардың да, кеңсенің де ескертуді бір уақытта алып, жауап беру уақытын қысқартатынын білдіреді.
Содан кейін жерге қосу дабылының индикаторы бар - қауіпсіздік үшін келісілмеген. Жүйе пайдаланушы кабельдерінің жерге қосу тогын бақылау үшін арнайы жерге қосу сенсорларын пайдаланады. Қысқа тұйықталудың орнатылған мәні сияқты, жерге қосу дабылының іске қосу мәнін жеткізу алдында пайдаланушының талаптарына сәйкес реттеуге болады. Жерге қосу тізбегіндегі ток осы шекке жеткенде немесе одан асса, жерге қосу сенсоры негізгі блокқа дабыл жібереді. Содан кейін негізгі құрылғы тиісті дабыл индикаторын іске қосады, сонымен қатар сигналды негізгі басқару жүйесіне жібере алады. Бұл жерлендіру ақаулары электр тогының соғу қаупіне немесе жылдам ұсталмаса жабдықтың зақымдалуына әкелетін қалалық тарату желілері немесе өнеркәсіп орындары сияқты бос емес жерлерде құтқару құралы.
Дабыл сөнгеннен кейін бізге қажет ең соңғы нәрсе - күрделі қалпына келтіру процесі. Бұл 10 кВ коммутаторға арналған TL-5 талшықты-оптикалық температура ақауының мониторы екі қалпына келтіру режимін ұсынады - автоматты және қолмен - олар біз кез келген жағдайға сәйкес келеді, бұл бізге қажетсіз сапарларды үнемдейді.
Автоматты қалпына келтіру жүйесі: Шынайы болайық, техникалық қызмет көрсету топтары әрдайым дерлік батпақ. Егер құрылғы дабыл қағып, бірақ біз оны 8 сағат ішінде қолмен қалпына келтіре алмасақ, ол автоматты түрде қалпына келтіріледі. Бұл қашықтағы сайттар үшін ойын өзгерткіш – ақау жойылғаннан кейін қалпына келтіру түймесін басу үшін сағаттарды жүргізудің қажеті жоқ. Ол кейінгі жұмыстағы қиындықтарды алып тастап, құрылғыны келесі ықтимал мәселеге дайын етеді.

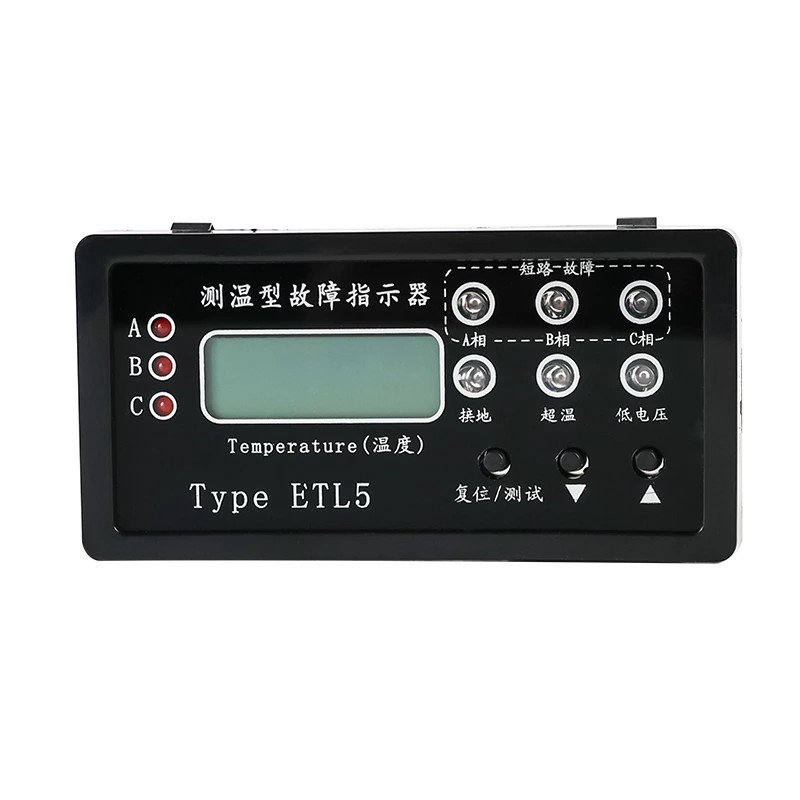

Қолмен қалпына келтіру: ақаулықты тез түзетіп, дабылды бірден өшіргіміз келсе, бұл өте қарапайым. Негізгі құрылғы панеліндегі тазалау түймесін басыңыз, және дабыл сөнеді. Ешқандай сәнді қадамдар, қосымша құралдар жоқ — біз тығыз кестеде жұмыс істеп жатқанда және жаңа дабылдармен шатастырмау үшін жүйе күйін анық сақтау қажет болғанда өте қолайлы.
Құрылғы қажет кезде жұмыс істегенде ғана пайдалы. Сондықтан өзін-өзі тексеру функциясы және төмен батарея дабылы өте маңызды қосымшалар болып табылады - олар құрылғының әрқашан жұмыс істеуге дайын екендігіне көз жеткізеді, тосынсыйлар болмайды.

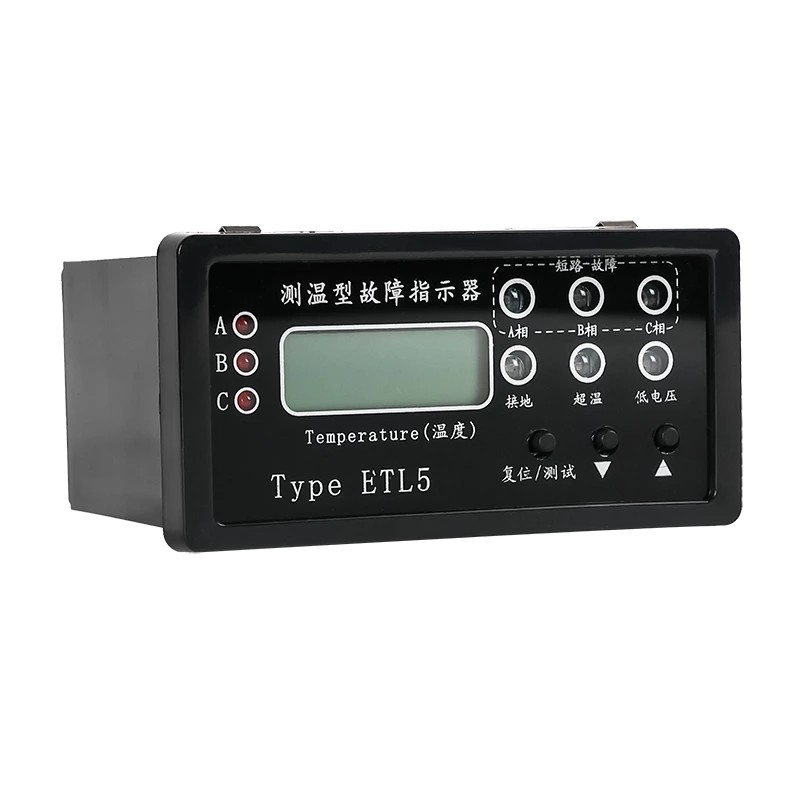

Тестілеу (өзін-өзі тексеру) функциясы: 10 кВ коммутациялық құрылғыға арналған TL-5 талшықты-оптикалық температура ақауының мониторының жақсы күйде екенін тексеру секундтарды алады. Панельдегі тазалау түймесін 2 секунд басып тұрыңыз, сонда ол өзін-өзі тексеру режиміне өтеді. Панельдегі барлық индикатор шамдары жыпылықтайды — бұл әрбір функцияның қалыпты жұмыс істеп тұрғанын бірден көрсетеді. Біз бұл жылдам тексеруді патрульдерді бастамас бұрын немесе қолайсыз ауа-райынан кейін жасаймыз және бұл бізді ақаулы құрылғыға сенуден сақтайды. Күрделі сынақ құралдарының қажеті жоқ, жай ғана түймені басу – жұмыс орнындағы тиімділік үшін өте қолайлы.
Төмен батарея дабылы (төмен кернеу): Негізгі құрылғы батарея қуатымен жұмыс істейді және бұл функция бізді зарядсызданған батареядан сақтандырады. Батарея кернеуі қалыпты жұмыс деңгейінен төмен түссе, құрылғы төмен батарея дабылын қосады. Бұл батареяны уақытында ауыстыруды еске салады. Батарея бітсе, құрылғы ақауларды анықтай алмайды немесе көрсете алмайды — бұл дабыл желіні қорғау үшін құрылғының әрқашан күту режимінде екеніне көз жеткізіп, бұл тәуекелді болдырмайды. Бұл кішігірім мүмкіндік, бірақ ол үлкен бас ауруларының алдын алады.
Welcome (Wenzhou) Electric Co., Ltd тарататын құрылғыларды бақылау құрылғысын ерекшелендіретін нәрсе - оның шынайы қызмет көрсету қажеттіліктеріне қаншалықты сәйкес келетіні. Реттелетін дабыл жиынының мәндері әртүрлі сайт талаптары үшін жұмыс істейді, қосарлы қалпына келтіру режимдері қашықтағы және бос емес жұмыстарда уақытты үнемдейді, ал өзін-өзі тексеру және төмен батарея функциялары сенімділікті қамтамасыз етеді. Қалалық кабельдік желілерде, өнеркәсіптік саябақтарда немесе шалғайдағы ауылдық жерлерде 10 кВ коммутациялық құрылғыға арналған TL-5 талшықты-оптикалық температура ақауының мониторын қолдансақ та, әрбір функция біз кездескен белгілі бір мәселені шешеді. Бұл тым күрделі емес — қарапайым, сенімді құрал, ол бізге қуатты қауіпсіз және тиімді жұмыс істеуге көмектеседі.
Тұтастай алғанда, Welcome (Wenzhou) Electric Co., Ltd компаниясының T5 флуоресцентті тарату құрылғысының жарықтандыру құрамдас бөлігі сахнаның тамаша орналасуымен, тамаша жарық көзінің өнімділігімен, ойластырылған практикалық дизайнымен және қатаң сапаны бақылауымен ерекшеленеді. Бұл жай ғана жарықтандыру құралы емес, бұл жұмыс орнындағы қауіпсіздік пен тиімділікті арттыратын қосалқы бөлік. Ұзақ мерзімді тұрақты, қауіпсіз және тиімді жұмыс істеуді қажет ететін жоғары вольтты ажыратқыш шкафтар мен тарату шкафтары үшін бұл компонент өте қажет. Жаңа шкафтарды орнатсаңыз немесе ескі жабдықты ауыстырсаңыз, бұл электр тарату саласындағы кез келген адам үшін сенімді таңдау.
| Қысқа тұйықталу дабылы | 50~1000А(зауыттық реттелетін)Қате ±5%, зауыттық шығыс: 600А |
| Қысқа тұйықталудың шамадан тыс токқа жауап беру уақыты | 0,03-5S (зауыттық реттелетін), зауыт: 0,25 |
| Жерге қосу дабылы | 10-100A(зауыттық реттелетін)Қате ±10%, зауыттық шығыс: 20А |
| Жердегі шамадан тыс токтың жауап беру уақыты | 0,03S~55 (зауыттық реттелетін), зауыт: 0,25 |
| Жоғары температура дабылы | 20~80℃(зауыттық реттелетін)Қате ±1℃, зауыттан бұрынғы:80℃ |

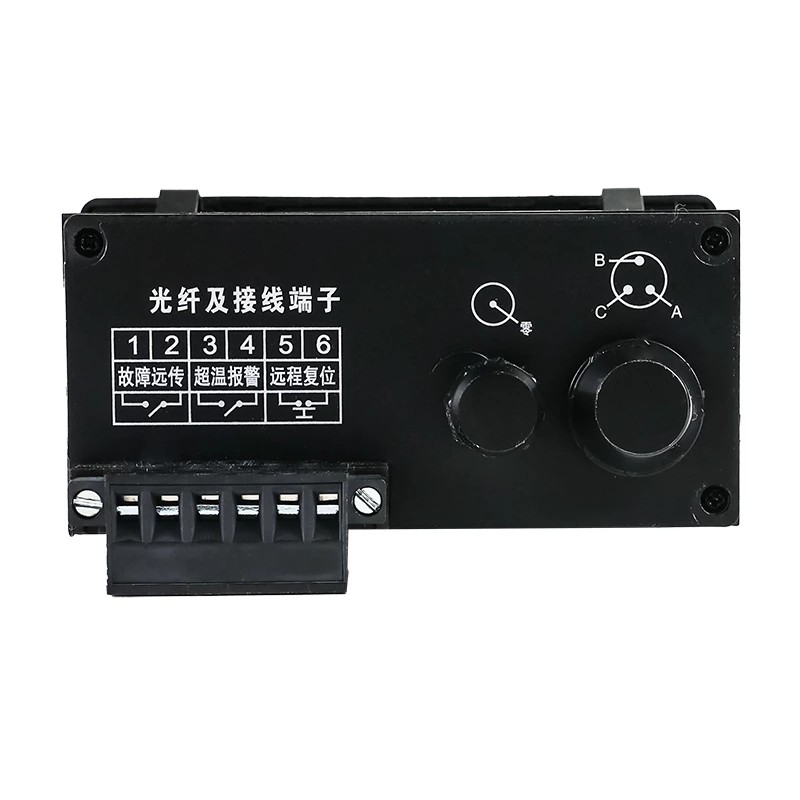

| Температураның жоғарылауына арналған құрғақ контакт сыйымдылығы | 230V/AC-0,1A,30V/DC-1A |
| Қысқа тұйықталу қашықтан жерге қосу релесі | 230V/AC-0,1A,30V/DC-1A |
| Жоғары температура дабылы | Реле 3 циклды шығарады (әрқайсысы 2 секунд) 750 мС параметріне орнату, 1250 мС қалпына келтіру) |
| Автоматты қалпына келтіру уақыты | 75 ~ 45 сағ (зауыттық реттеледі), зауыт уақыты: 8 сағ |
| Күту режиміндегі ток | ≤5μA |
| Кернеу деңгейі | 20 кВ төмен |
| Токқа төтеп беру қабілеті | 31,5КА/4С |
| Статикалық қуат тұтыну | ≤10μw |
| Әрекет саны | ≥4000 рет |
| Батарея сыйымдылығы | 3.6 Литий батареясы 2Ач |
| Еске салғышты қорғау деңгейі | Хост IP40, сенсор Ip65 |
| жұмыс ортасы | -25℃~+75℃ |
| ≤95%RH(конденсациясыз) | |
| ≤1000 метр |
