Келеді, Қытайдағы сенімді өндіруші және электр жабдықтарын жеткізуші жоғары сапаны ұсынадыҚұрама аспаптық трансформаторларТок трансформаторы мен кернеу трансформаторының функцияларын бір блокқа біріктіретін. Қоймада, көтерме саудада және тапсырыс бойынша қол жетімді бұл трансформаторлар тарату жүйелерінде электр энергиясын өлшеу және қорғау үшін ықшам, қауіпсіз және үнемді шешімдерді ұсынады. Олар өнеркәсіпте, тау-кен өнеркәсібінде және ауылдық электр желілерінде кеңінен қолданылады.

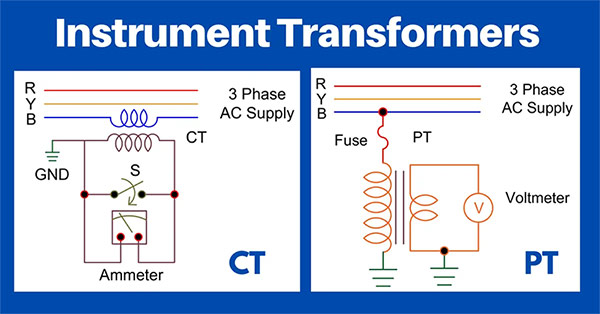

Аралас аспаптық трансформаторлар - бұл ток және кернеу трансформаторының функцияларын бір корпусқа біріктіретін электр құрылғысының бір түрі. Ток қондырғысы жоғары ток желісіне тізбектей қосылады, ал кернеу блогы жоғары вольтты желіге параллель қосылады. Екі блоктың ортақ ядросы мен оқшаулауы бар, бұл бір уақытта кернеу мен ток сигналдарын алуға мүмкіндік береді, сонымен қатар екіншілік өлшеу құрылғыларынан жоғары вольтты бастапқы тізбектерді оқшаулайды. Бұл дизайн орнату күрделілігін азайта отырып, оператор мен жабдықтың қауіпсіздігін қамтамасыз етеді.
Кернеуді өлшеу
Кернеу бөлімі бірінші реттік тізбек арқылы жоғары кернеу өткен кезде екінші реттік орамда пропорционалды төмен кернеуді тудырады. Бұл төмен вольтты шығыс (әдетте 100 В) кейін вольтметрлер, энергия есептегіштері немесе қорғаныс релелері арқылы пайдаланылады.
Ағымдағы өлшем
Ағымдық бөлім үлкен бастапқы токтарды шағын, өлшенетін қайталама токтарға (әдетте 5А немесе 1А) түрлендіреді. Бұл шығыстар дәл бақылау мен өлшеуді сақтай отырып, ток трансформаторының есептегіштеріне немесе релелік қорғаныс құрылғыларына беріледі.
Оқшаулау және қауіпсіздік

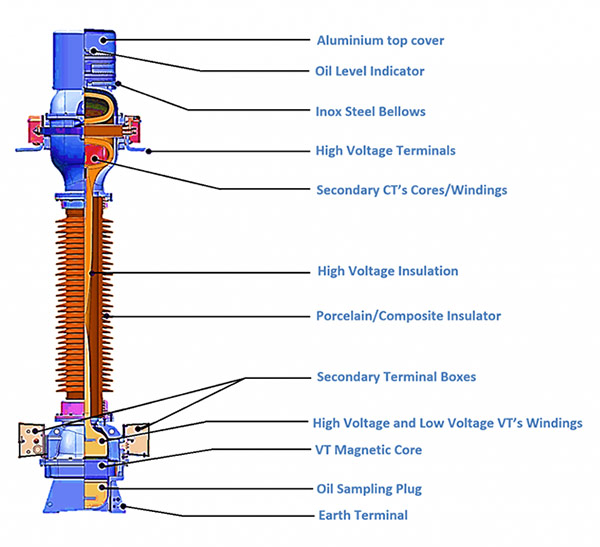

Аралас трансформатордың ішінде ток және кернеу блоктары көбінесе маймен толтырылған немесе эпоксидті құйылған ортақ оқшаулағыш қабықшаға салынған. Қауіпсіздікті қамтамасыз ету үшін қосалқы жағы жерге тұйықталуы керек және тізбектер ашық немесе қысқа жағдайларды болдырмауы керек.

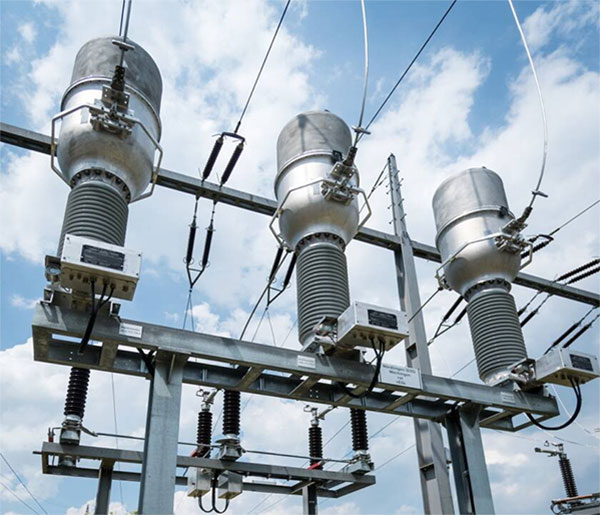

Келеді фабрикасыҚұрама аспаптық трансформаторларүшін қолайлы:
Жоғары вольтты есептеу қораптары
Бағаналы трансформаторлар
Тарату шкафтары
Олар теңдестірілген немесе теңгерілмеген жүктемелер үшін V/V (екі кернеу трансформаторы) немесе Y/Y (үш кернеу трансформаторы) конфигурациялары сияқты үш фазалы өлшеу сценарийлерінде әсіресе пайдалы.
1. Ықшам дизайн және оңай орнату – Ток және кернеу трансформаторларын бір блокқа біріктіру ізін азайтады және орнатуды жеңілдетеді.
2. Шығын тиімділігі – Біріктірілген блокты сатып алу трансформатордың бөлек шығындарын, өндірістің күрделілігін және орнату уақытын азайтады.
3. Электрлік оқшаулау және сенімділік – жоғары вольтты бастапқы және төмен вольтты қайталама тізбектерді толық ажырату оператор мен жабдықтың қауіпсіздігін қамтамасыз етеді.
4. Біріктірілген өлшеу және қорғау – энергия есептегіштері мен релелік қорғаныс құрылғылары үшін бір уақытта стандартты шығыстарды қамтамасыз етеді.
5. Қоршаған ортаға бейімделу – Мұнайға батырылған немесе газ оқшауланған конструкциялар ашық ауада немесе қатал жағдайларда ұзақ уақыт жұмыс істеуге мүмкіндік береді.
Аралас трансформатор – ықшам орнату және синхрондалған өлшеу үшін ток және кернеу трансформаторларын бір құрылғыға біріктіреді. Кеңістігі шектеулі немесе шығынды қажет ететін жобалар үшін қолайлы.
Бөлінетін трансформатор – икемді орналастыру және оңтайландырылған дәлдік үшін ток және кернеу трансформаторларын бөледі. Әр түрлі кернеу мен ток деңгейлері үшін теңшелген таңдауға мүмкіндік береді.
Келеді, Қытайдағы зауыт және жеткізуші ретінде сапалы, төмен бағамен және теңшелген өнімдерді ұсынадықұрама аспаптық трансформаторларжылдам жеткізу үшін қоймада бар. Біздің ағымдағы трансформатор жүйелері дәл өлшеуді, пайдалану қауіпсіздігін және сенімді ұзақ мерзімді пайдалануды қамтамасыз ететін өнеркәсіптік және коммуналдық талаптарға сай келетін қатаң сапа стандарттары бойынша жасалған.
