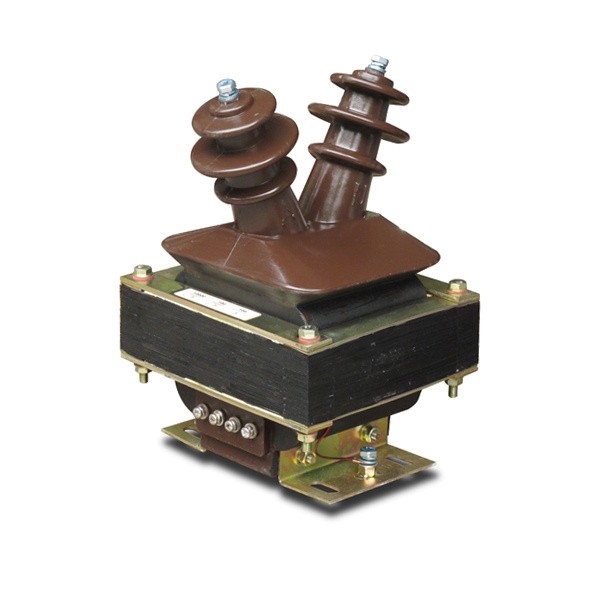

A Кернеу трансформаторыжоғары бастапқы кернеуді өлшеу, өлшеу, қорғау және басқару үшін қолайлы пропорционалды қайталама кернеуге дейін төмендету үшін қолданылатын маңызды аспап-трансформатор технологиясы болып табылады. Электр желілері арасындағы энергияны тасымалдауға арналған күштік трансформатордан айырмашылығы, аспаптық трансформатор есептегіштерге, релелерге, бақылау жабдықтарына және басқару жүйелеріне дәл сигнал беруге арналған. Дұрыс таңдау негізгі жүйе кернеуіне, қайталама кернеуге, жиілікке, дәлдікке қойылатын талаптарға, жүктемеге, оқшаулауға, фазалардың орналасуына, орам конфигурациясына, орнату орнына, қоршаған ортаға әсеріне және болжанған қорғаныс немесе өлшеу функциясына байланысты. Электромагниттік, сыйымдылық және электронды технологиялар пропорционалды кернеу сигналдарын алудың әртүрлі тәсілдерін ұсынады. Ішкі және сыртқы дизайн әртүрлі қоршаған орта жағдайларына да қатысты. Сондықтан толық техникалық бағалау электрлік өнімділікті, оқшаулауды, құрылысты, керек-жарақтарды, қорғауды, орнатуды және техникалық қызмет көрсетуді бір келісілген жүйе ретінде қарастыруы керек.
Мазмұны
Бөлімге тікелей өту үшін кез келген тақырыпты басыңыз.
- 1. Неліктен электр жүйелерінде кернеуді өлшеу маңызды?
- 2. Құралдағы кернеу трансформаторы қалай жұмыс істейді?
- 3. Негізгі түрлері мен конфигурациялары қандай?
- 4. Дәлдік пен ауыртпалық таңдауға қалай әсер етеді?
- 5. Неліктен оқшаулау және электрлік оқшаулау маңызды?
- 6. Қорғау және өлшеу қолданбалары қалай ерекшеленеді?
- 7. Электромагниттік және сыйымдылық конструкцияларының арасындағы айырмашылық неде?
- 8. Ішкі және сыртқы дизайн әртүрлі жағдайларды қалай шешеді?
- 9. Бірфазалы және үшфазалы қолданбалар қалай ерекшеленеді?
- 10. Сақтандырғыштарды, қайталама жерге қосуды және қауіпсіздікті қалай қарастыру керек?
- 11. Қандай қолданбаларда кернеуді өлшеу құралы қолданылады?
- 12. Таңдау кезінде қандай жалпы қателіктерден аулақ болу керек?
- 13. Кәсіби техникалық сипаттама нені қамтуы керек?
- 14. Жиі қойылатын сұрақтар
Неліктен электр жүйелерінде кернеуді өлшеу маңызды?
Кернеу туралы сенімді ақпаратсыз электр желілерін қауіпсіз және дәл басқару мүмкін емес. Операторлар, қорғаныс релелері, есептегіштер, автоматика жүйелері және бақылау жабдықтары біріншілік электр тізбегінің күйін көрсететін өлшеу сигналдарына байланысты.
Кәдімгі есептегіштерді немесе төмен вольтты басқару жабдығын орташа немесе жоғары вольтты тізбекке тікелей қосу іс жүзінде мүмкін емес және ықтимал қауіпті болады. Аспаптық трансформаторлар бұл мәселені жоғары вольтты тізбек пен қайталама өлшеу тізбегі арасындағы электрлік бөлуді қамтамасыз ете отырып, бастапқы кернеуді білдіретін пропорционалды қайталама сигнал жасау арқылы шешеді.
Бұл бөлу бірнеше практикалық артықшылықтарға ие. Өлшеу жабдығы бастапқы жүйеге тікелей әсер етудің орнына стандартталған қайталама кернеудің айналасында жобалануы мүмкін. Қорғаныс релесі басқарылатын сигналды өңдей алады. Энергия есептегіштері өлшеу функцияларын орындай алады. Операторлар электр желісі туралы ақпаратты бастапқы кернеуді басқару панеліне тікелей жеткізбестен ала алады.
Есептегіштер мен бақылау құрылғылары үшін пропорционалды кернеу сигналын береді.
Қалыпты емес жүйе жағдайларын бағалайтын қорғаныс релелеріне кернеу туралы ақпаратты береді.
Екіншілік өлшеу тізбегін жоғары вольтты бастапқы желіден бөледі.
Автоматтандыруды, ауысу логикасын, синхрондауды және басқа басқару функцияларын қолдайтын электрлік сигналды қамтамасыз етеді.
Кернеу туралы ақпарат электр күйі үздіксіз өзгеретін жүйелерде ерекше маңызды. Қосалқы станциялар, өнеркәсіптік тарату жүйелері, трансформаторлық фидерлер, жаңартылатын энергия желілері және күрделі коммуналдық жүйелердің барлығы жүйе кернеуі туралы сенімді ақпаратты қажет етеді.
Өлшеу сонымен қатар ақауларды жоюды қолдайды. Егер байқалған қайталама сигнал күтпеген жерден өзгерсе, инженерлер себептің бастапқы жүйеге, аспап трансформаторына, сымдарға, қорғаныс тізбегіне немесе өлшеу тізбегінің басқа бөлігіне қатысты екенін зерттей алады.
Сондықтан сенімді өлшеу тізбегі дұрыс таңдалған құрал трансформаторынан басталады. Дәлдік, оқшаулау, қосылым конфигурациясы, қосымша жүктеме, қоршаған орта жағдайлары және қорғау талаптары барлығын бірге қарастыру керек.
Құралдағы кернеу трансформаторы қалай жұмыс істейді?
Электромагниттік аспаптың кернеу трансформаторы электромагниттік индукция арқылы жұмыс істейді. Бастапқы орам жоғары вольтты тізбеге қосылған, ал екінші реттік орам қосылған өлшеу немесе қорғау жабдығына пропорционалды төмен кернеу береді.
Негізгі қатынас бастапқы бұрылыстардың қосалқы айналымдарға қатынасымен анықталады. Бастапқы орамға қуат берілгенде, ядрода магнит ағыны орнатылады. Бұл ағын трансформатордың жобаланған жұмыс диапазонындағы бастапқы кернеуге пропорционалды сәйкес келетін қайталама орамдағы кернеуді индукциялайды.
Бастапқы орама
Бастапқы орам жоғары вольтты тізбекке қосылады. Сондықтан оның оқшаулау жүйесі бастапқы желімен байланысты электрлік кернеулерге төтеп беруге арналған.
Өнімнің архитектурасына байланысты бастапқы орамның әртүрлі физикалық конструкциялары болуы мүмкін. Кейбір конструкциялар кәдімгі орама құрылымын пайдаланады, ал басқалары ораманы инкапсуляцияланған оқшаулау құрылымына біріктіреді.
Екінші орам
Екінші реттік орама есептегіштерге, релелерге және басқа жабдыққа төмендетілген кернеу сигналын береді. Оның шығысы белгіленген электрлік жағдайларда бастапқы кернеуге пропорционалды болу үшін жасалған.
Магниттік ядро
Өзек электромагниттік индукция үшін қажетті магниттік жолды қамтамасыз етеді. Ядроның құрылысы және магниттік сипаттамалар дәлдікке, қоздыру тәртібіне, жоғалтуларға және трансформатордың тұрақты қайталама сигнал беру қабілетіне әсер етеді.
Оқшаулау жүйесі
Оқшаулау жүйесі жоғары вольтты бастапқы ораманы қайталама орамнан, қоршаудан және қоршаған құрылымнан бөледі. Өнімнің дизайнына байланысты бұл құрғақ оқшаулауды, эпоксидті-шайырды құюды, майлы оқшаулауды, газды оқшаулауды немесе басқа диэлектрлік қондырғыларды қамтуы мүмкін.
| Құрамдас | Негізгі функция | Негізгі дизайнды қарастыру |
|---|---|---|
| Бастапқы орама | Жоғары вольтты тізбекке қосылады | Бастапқы кернеу мен оқшаулауға қойылатын талаптар |
| Екінші орам | Қысқартылған өлшеу сигналын береді | Екіншілік кернеу, дәлдік, жүктеме |
| Магниттік ядро | Магниттік жолды қамтамасыз етеді | Негізгі материал және қозу сипаттамалары |
| Оқшаулау жүйесі | Электрлік бөлуді сақтайды | Кернеу кернеуі, қоршаған орта, механикалық тұрақтылық |
| Қоршау немесе тұрғын үй | Механикалық және қоршаған ортаны қорғауды қамтамасыз етеді | Орнату орны және экспозиция шарттары |
Екіншілік сигнал сапасы
Пайдалы қосымша сигнал қосылған жабдық белгіленген жүктемені алған кезде бастапқы кернеуді дәл көрсетуі керек. Өлшеу тізбегі қайталамаға шамадан тыс жүктеме түсірсе, кернеу қатынасы мен дәлдігі әсер етуі мүмкін.
Сондықтан трансформаторды, сымдарды, терминалдарды, есептегіштерді, релелерді және басқа қосалқы жабдықты бір тізбек ретінде бағалау керек.
Жұмыс принципі тұжырымдамада қарапайым болуы мүмкін, бірақ нақты жұмыс жағдайында тұрақты дәлдікке қол жеткізу үшін ядроны, орамдарды, оқшаулауды, қосылымдарды және механикалық құрылымды мұқият жобалау қажет.
Негізгі түрлері мен конфигурациялары қандай?
Құралдың кернеу трансформаторларын орнату, фазалық орналасу, орама конфигурациясы, оқшаулау технологиясы және жұмыс принципі бойынша жіктеуге болады. Бұл санаттар инженерлерге жүйе талаптарына сәйкес таңдауды тарылтуға көмектеседі.
Ішкі конфигурациялар
Ішкі блоктар тарату құрылғыларына, қосалқы станцияларға, электр бөлмелеріне немесе басқа қорғалған орталарға орнатуға арналған. Олардың қоршауы мен оқшаулау дизайнын басқарылатын ішкі ортаның айналасында оңтайландыруға болады.
Эпоксидті шайырлы құйма конструкциялары ықшам ішкі орта вольтты қолданбаларда кең таралған, өйткені қатты оқшаулау физикалық жинақты салыстырмалы түрде ықшам сақтай отырып, тығыздалған құрылымды жасай алады.
Сыртқы конфигурациялар
Сыртқы блоктар жаңбырдың, ылғалдылықтың, температураның өзгеруінің, күн сәулесінің, шаңның, ластанудың және басқа да қоршаған орта жағдайларының тікелей әсеріне тап болады. Сондықтан олардың корпусы мен оқшаулауы сыртқы қызмет көрсету мәселесін шешуі керек.
Бір фазалы конфигурациялар
Бірфазалы конструкциялар әдетте әрбір фазаны бөлек өлшейтін жерлерде немесе қолданба анықталған фазадан жерге немесе фазадан фазаға өлшеуді қажет ететін жерлерде қолданылады.
Үш фазалы конфигурациялар
Үш фазалы қондырғылар үш фазалы электр желілері үшін келісілген кернеуді өлшеуді қамтамасыз ете алады. Нақты қосылым жүйенің бейтарап конфигурациясына және қорғаныс немесе өлшеу функциясына байланысты.
Екі орамды және үш орамды конфигурациялар
Екі орамды конструкция бір негізгі және бір қосалқы ораманы қамтиды. Үш орамды конструкция электр схемасына байланысты бөлек қорғанысты немесе жерге қосуға байланысты функцияны қолдайтын қосалқы қайталама ораманы қосады.
Құрғақ типті және құйма шайырлы жүйелер
Құрғақ типтегі жүйелер сұйық диэлектриксіз қатты немесе құрғақ оқшаулауды пайдаланады. Эпоксидті шайырлы құйма конструкциясы механикалық тұрақтылық пен ылғал мен ластануға төзімділікті қамтамасыз ете отырып, таңдалған құрамдастарды толығымен қаптай алады.
Майға батырылған дизайн
Майға батырылған конфигурациялар диэлектрлік және жылу жүйесінің бөлігі ретінде оқшаулағыш майды пайдаланады. Бұл конструкциялар резервуардың тиісті құрылысын, тығыздауды, майды басқаруды және техникалық қызмет көрсету процедураларын талап етеді.
Үрлемелі немесе газдан оқшауланған конфигурациялар
Жабық диэлектрлік жүйелер орынды болған жағдайда газ оқшауланған конструкцияларды қолдануға болады. Оларды таңдау қоршаудың герметизациясын, газ қасиеттерін, қысымды басқаруды, қызмет көрсету процедураларын және қоршаған ортаға қойылатын талаптарды ескеру қажет.
Сыйымдылық және электронды технологиялар
Әрбір кернеуді өлшеу жүйесі әдеттегі электромагниттік трансформаторға сүйенбейді. Сыйымдылықты кернеу трансформаторлары электромагниттік секциямен бірге сыйымдылықты бөлгішті пайдаланады, ал электронды кернеу сенсорлары пропорционалды электр шығысын алу үшін сезу және сигналды түрлендіру әдістерін пайдаланады.
| Классификация | Типтік опциялар | Таңдау фокусы |
|---|---|---|
| Орнату | Ішкі, сыртқы | Қоршаған ортаға әсер ету және қоршау дизайны |
| Кезең | Бір фазалы, үш фазалы | Желіні конфигурациялау және өлшеу схемасы |
| Орам | Екі орамды, үш орамды | Өлшеу, қорғау, көмекші функциялар |
| Оқшаулау | Құрғақ, құйма, мұнай, газ | Кернеу класы, қоршаған орта, техникалық қызмет көрсету |
| Жұмыс принципі | Электромагниттік, сыйымдылық, электронды | Кернеу деңгейі, дәлдігі, жүйе архитектурасы |
Таңдау жай өнім санатынан емес, қолданба мен желі талаптарынан басталуы керек. Әртүрлі конфигурациялар әртүрлі орнату және техникалық қызмет көрсету сипаттамаларын қамтамасыз ете отырып, ұқсас өлшеу функцияларын қанағаттандыра алады.
Дәлдік пен ауыртпалық таңдауға қалай әсер етеді?
Дәлдік ең маңызды техникалық аспектілердің бірі болып табылады, өйткені қосымша сигнал энергияны өлшеу, жүйені бақылау, қорғау, басқару немесе бір уақытта бірнеше функциялар үшін пайдаланылуы мүмкін.
Дәлдік класы
Дәлдік класы анықталған шарттарда рұқсат етілген өлшеу қателігін сипаттайды. Әртүрлі қолданбаларда әртүрлі дәлдік талаптары болуы мүмкін.
Өлшеу үшін қолданылатын өлшеу тізбектері трансформатор ең алдымен қорғаныс сигналын беретін қолданбаларға қарағанда қатаңырақ дәлдікті талап етуі мүмкін. Сондықтан дұрыс класс екінші тізбектің не істеуі керек екеніне байланысты.
Номиналды жүктеме
Жүктеме деп қайталама орамға қосылған жүктемені айтады. Бұған есептегіштер, релелік кірістер, түрлендіргіштер, сымдар, терминал блоктары және басқа қосылған құрылғылар кіреді.
Егер қайталама тізбектің нақты жүктемесі трансформатор көрсетілген шарттардан айтарлықтай өзгеше болса, дәлдік пен шығыс әрекеті өзгеруі мүмкін.
Қатынас дәлдігі
Трансформация коэффициенті көрсетілген рұқсат шегінде қалуы керек. Болжалды қатынас пен нақты қатынас арасындағы сәйкессіздік өлшеу мәндеріне де, қорғау шешімдеріне де әсер етуі мүмкін.
Фазалық орын ауыстыру
Қуатты есептеулерді қамтитын өлшеу жүйелерінде фазалық қатынастар маңызды. Фазалық орын ауыстырудағы кішігірім қателер кернеу мен ток сигналдарынан алынған есептеулердің дәлдігіне әсер етуі мүмкін.
| Параметр | Ол не сипаттайды | Неліктен маңызды |
|---|---|---|
| Дәлдік класы | Белгіленген шарттарда өлшеу дәлдігі | Өлшеу немесе қорғау үшін жарамдылығын анықтайды |
| Номиналды жүктеме | Екінші тізбекті жүктеме | Екіншілік кернеу мен дәлдікке әсер етеді |
| Трансформация коэффициенті | Біріншілік-екінші кернеу арасындағы байланыс | Өлшеу бастапқы жүйені дұрыс көрсететінін қамтамасыз етеді |
| Фазалық орын ауыстыру | Бастапқы және қайталама кернеу арасындағы бұрыштық қатынас | Қуат пен қорғаныс есептеулеріне әсер етуі мүмкін |
Өлшеу және қорғау талаптары
Өлшеуге бағытталған қолданбалар әдетте сәйкес жұмыс ауқымында дәл пропорционалды шығысты сақтауға бағытталған. Қорғауға бағытталған қолданбалар қалыпты емес жүйе жағдайлары кезінде трансформатордың әрекетіне және қайталама сигналдың реле жұмысын қолдау мүмкіндігіне көбірек көңіл бөлуі мүмкін.
Бұл ерекшелік техникалық сипаттамада көрсетілуі керек. Тек номиналды кернеу бойынша таңдалған өнім, егер оның дәлдігі мен жүктеме сипаттамалары қосылған тізбекке сәйкес келмесе, жарамсыз болуы мүмкін.
Неліктен оқшаулау және электрлік оқшаулау маңызды?
Электрлік оқшаулау аспаптық кернеу трансформаторларын пайдаланудың негізгі себептерінің бірі болып табылады. Бастапқы тізбек әдеттегі өлшеу және басқару құрылғыларының қауіпсіз жұмыс диапазонынан әлдеқайда жоғары кернеуде жұмыс істей алады, сондықтан оқшаулау жүйесі бастапқы және қайталама тізбектер арасында сенімді бөлуді құруы керек.
Бастапқыдан екіншіге дейінгі оқшаулау
Оқшаулау жүйесі номиналды бастапқы кернеумен және анықталған өтпелі жағдайлармен байланысты электр кернеуіне төтеп беруі керек. Дизайнға оқшаулағыш материалдар, сырғымалы қашықтық, саңылаулар, орамалардың орналасуы, инкапсуляция, терминалдар және қоршау геометриясы кіреді.
Қатты оқшаулау
Құйма-шайыр конструкциялары орамдарды және басқа электрлік компоненттерді инкапсуляциялауы мүмкін. Бұл тәсіл ықшам және механикалық тұрақты құрылымды қамтамасыз ете алады, сонымен бірге ішкі оқшаулағыш беттердің ылғалдың немесе ластанудың тікелей әсерін азайтады.
Майлы оқшаулау
Мұнай диэлектрлік оқшаулауды да, жылу беруді де қамтамасыз етеді. Май толтырылған конструкциялар ішкі ортаны сақтау үшін тиісті оқшаулауды және тығыздауды қажет етеді.
Газды оқшаулау
Газ оқшауланған жинақтар жабық диэлектрлік ортаны пайдаланады. Қоршау өзінің тұтастығын сақтауы керек, ал қызмет көрсету процедуралары диэлектрлік ортаны және жабдықтың қысымын немесе тығыздағыш орналасуын есепке алуы керек.
Сырғыма және тазарту
Клиренс өткізгіш бөліктер арасындағы ауа арқылы өтетін ең қысқа қашықтықты білдіреді, ал сырғыма оқшаулағыш бет бойындағы қашықтыққа қатысты. Екеуі де орташа және жоғары вольтты жабдықты жобалауда маңызды.
Қоршаған ортаның ластануы сырғымалы қашықтықтың маңыздылығын арттыруы мүмкін, өйткені оқшаулағыш беттегі ластану ағып кету тоғының жолын тудыруы мүмкін.
Оқшаулау белгіленген электр кернеуіне бұзылмай төтеп беруі керек.
Оқшаулау жүйесі күтілетін ылғалдылық, ластану және температура жағдайында өз жұмысын сақтауы керек.
Орамдар мен оқшаулау тасымалдау, орнату және қалыпты жұмыс кезінде тұрақты болуы керек.
Төмен вольтты өлшеу тізбегі бастапқы желіден дұрыс бөлінген күйде қалуы керек.
Сондықтан оқшаулау жалғыз материал таңдау емес. Бұл геометрияны, материалдарды, өндіріс сапасын, қоршаған ортаға әсер етуді және электрлік үйлестіруді қамтитын толық инженерлік жүйе.
Сатып алушылар үшін бұл оқшаулау сипаттамасы нақты болуы керек дегенді білдіреді. Құрғақ түр, құйылған шайыр, майға батырылған немесе газ оқшауланған сияқты терминдер бастапқы нүктені қамтамасыз етеді, бірақ техникалық спецификация сонымен бірге жоспарланған кернеу класын және орнату шарттарын түсіндіруі керек.
Қорғау және өлшеу қолданбалары қалай ерекшеленеді?
Бірдей бастапқы кернеу тізбегі өлшеу және қорғау жүйелеріне сигнал бере алады, бірақ бұл екі функцияның талаптары бірдей емес.
Өлшеу қолданбалары
Өлшеу жүйелеріне есептегіштер мен бақылау құрылғылары бастапқы жүйені дәл көрсете алуы үшін тұрақты пропорционалды кернеу қажет. Сондықтан қалыпты жұмыс ауқымындағы дәлдік ерекше маңызды.
Қолданбаларға кернеу өлшегіштері, энергия есептегіштері, қуат сапасының жабдықтары, бақылау жүйелері және басқа бақылау құрылғылары кіруі мүмкін.
Қорғау қолданбалары
Қорғаныс релесі қалыпсыз жағдайларды анықтау үшін электрлік сигналдарды пайдаланады. Кернеу туралы ақпарат желі архитектурасына байланысты төмен кернеу, асқын кернеу, бағыттау, қашықтық, синхрондау немесе басқа қорғау функцияларына ықпал етуі мүмкін.
Трансформатор қорғаныс сызбасына қатысты жағдайларда тиісті сигнал беруі керек.
Біріктірілген қолданбалар
Кейбір жүйелер әртүрлі функциялар үшін бөлек қайталама орамдарды пайдаланады. Бір орам өлшеуді қолдай алады, ал екіншісі қорғанысқа тағайындалады.
Бұл реттеу әртүрлі тізбектердің талаптарын оқшаулауға және өлшеу жүктемелері мен қорғаныс кірістері арасындағы өзара әрекеттесуді азайтуға көмектеседі.
| Қолданба | Әдеттегі қосалқы функция | Негізгі дизайн басымдығы |
|---|---|---|
| Кернеуді өлшеу | Дәл пропорционалды кернеу | Көрсетілген дәлдік және жүктеме |
| Энергияны өлшеу | Электрлік есептеулер үшін кернеу сигналы | Қатынас дәлдігі және фазалық өнімділік |
| Релелік қорғаныс | Ақаулық логикасы үшін кіріс кернеуі | Қорғау өнімділігі және қолайлы қосалқы мінез-құлық |
| Басқару жүйелері | Кернеу кері байланысы немесе синхрондау | Тұрақты және дұрыс масштабталған сигнал |
| Бақылау | Жүйе күйінің деректері | Сенімді сигнал сапасы және интеграция |
Көмекші қайталама орамдар
Үш орамды өнімдер мамандандырылған қолданбалар үшін қосымша қосымша өнімді қамтамасыз ете алады. Нақты мақсат жүйе конфигурациясына және қорғау схемасына байланысты.
Бұл техникалық сызбалардың құнды болуының бір себебі. Толық орама диаграммасы өнімнің бірнеше шығысы бар деген жалпы мәлімдемеге қарағанда пайдалырақ ақпаратты көрсетеді.
Екінші тізбекті жобалау
Қосылған схема толығымен қарастырылуы керек. Ұзын кабельдер, терминалдық блоктар, есептегіштер, релелер, түрлендіргіштер және басқа жабдықтың барлығы нақты екінші жүктеме мен сигналдың әрекетіне ықпал етеді.
Электромагниттік және сыйымдылық конструкцияларының арасындағы айырмашылық неде?
Кернеуді өлшеудің әртүрлі технологиялары бір негізгі мәселені әртүрлі тәсілдермен шешеді. Олардың жұмыс принциптерін түсіну инженерлерге жабдықты желіге және қолданбаға сәйкестендіруге көмектеседі.
Электромагниттік технология
Кәдімгі электромагниттік дизайн магниттік ядро арқылы қосылған бастапқы және қайталама орамдарды пайдаланады. Ол таныс, жақсы орнатылған және көптеген орташа кернеуді өлшеу және қорғау қолданбалары үшін жарамды.
Оны таңдау бастапқы кернеуді, қайталама кернеуді, жиілікті, дәлдікті, жүктемені, оқшаулауды және орама конфигурациясын қамтиды.
Сыйымдылықты кернеу трансформаторының технологиясы
Сыйымдылықты кернеу трансформаторы электромагниттік трансформатор бөлімі сигналды өңдемес бұрын бастапқы кернеуді азайту үшін сыйымдылықты бөлгішті пайдаланады. Бұл архитектура жоғары кернеу деңгейлерінде пайдалы болуы мүмкін және оның құрылысына байланысты белгілі бір байланысқа қатысты қолданбаларды қолдауы мүмкін.
Сыйымдылықты құрамдас бөліктер жалпы кернеуді бөлу желісінің бір бөлігін құрайды, сондықтан оқшаулауды, жиілікті мінез-құлықты, өтеуді және жүйе қосылымын мұқият қарастыру керек.
Электрондық кернеуді анықтау
Электрондық кернеу трансформаторлары немесе датчиктер пропорционалды шығу үшін сезімтал элементтерді және электрондық түрлендіргіштерді пайдалана алады. Бұл технологиялар ықшам жүйе архитектурасын және цифрлық қорғау немесе бақылау жүйелерімен интеграцияны қолдай алады.
Шығу интерфейсі, қуат талаптары, сигнал протоколы, дәлдік, қоршаған орта шектеулері және төменгі ағындық жүйемен үйлесімділік анық көрсетілуі керек.
| Технология | Негізгі қағида | Әдеттегі таңдауды қарастыру |
|---|---|---|
| Электромагниттік | Магниттік муфтасы бар бастапқы және қайталама орамдар | Пропорция, дәлдік, жүктеме, оқшаулау, өзек дизайны |
| Сыйымдылық | Трансформаторды түрлендіру арқылы сыйымдылықты кернеуді бөлу | Кернеу класы, жиілік тәртібі, компенсация, жүйені біріктіру |
| Электрондық | Датчик пен электронды сигналды түрлендіру | Шығару түрі, электроника, байланыс, дәлдік, қоршаған ортаның шектері |
Неліктен технологияны таңдау маңызды
Дұрыс технология жалпы таңдауға емес, желіге байланысты. Ықшам ішкі орта вольтты тарату құрылғыларының қосымшасы жоғары вольтты сыртқы қосалқы станциядан басқа талаптарға ие болуы мүмкін.
Кеңістік, қоршаған ортаға әсер ету, оқшаулау талаптары, техникалық қызмет көрсету стратегиясы, өлшеу дәлдігі, байланыс архитектурасы және мақсатты қорғау функциясының барлығы сәйкес технологияға әсер етеді.
Ішкі және сыртқы дизайн әртүрлі жағдайларды қалай шешеді?
Орнату ортасы қоршауға, оқшаулауға, бетті қорғауға, терминалдарға, тығыздауға, механикалық құрылымға және техникалық қызмет көрсету тәсіліне әсер етеді.
Ішкі электр бөлмелері
Ішкі жабдық әдетте сыртқы қондырғылармен салыстырғанда бақыланатын температура мен ылғалдылықтан пайда көреді. Бұл бөлменің өзі қолайлы қоршаған орта жағдайларын сақтаған жағдайда, ықшам оқшаулау мен қоршау конструкцияларына мүмкіндік береді.
Ішкі орта вольтты жабдық стандартталған тарату құрылғыларының бөлімдеріне де сәйкес келуі керек. Сондықтан ықшам өлшемдер, монтаждау орналасуы, кабельге қол жеткізу және терминалдың бағыты маңызды болады.
Сыртқы қосалқы станциялар
Сыртқы жабдық ауа-райының әсеріне төтеп беруі керек. Жаңбыр, ылғалдылық, ультракүлгін сәулелену, ластану, шаң, жел және температураның айналуы жабдыққа әсер етуі мүмкін.
Корпус материалдары, тығыздауыш, сарайлар, сырғымалы қашықтық, бетті өңдеу және терминал дизайны осы шарттарды көрсетуі керек.
Ластану және ластану
Өнеркәсіптік алаңдар мен жағалаудағы аумақтар таза ішкі орталарға қарағанда айтарлықтай талап ететін ластану жағдайларын көрсетуі мүмкін.
Оқшаулау беттері ылғал мен ластануға ұшыраған кезде тиісті өнімділікті сақтауы керек. Сондықтан оқшаулағыштар мен қорғаныс сарайларының физикалық орналасуы маңызды болуы мүмкін.
Температураның өзгеруі
Сыртқы жабдықта күнделікті және маусымдық температураның айтарлықтай өзгеруі мүмкін. Бұл өзгерістер механикалық кеңею мен қысқаруды, сондай-ақ конденсация қаупін тудыруы мүмкін.
| Шарт | Потенциалды әсер | Дизайнға жауап беру |
|---|---|---|
| Ылғалдылық | Конденсация және оқшаулау кернеуі | Тиісті қоршау және конденсацияға қарсы дизайн |
| Жаңбыр | Ылғалдың әсері | Тиісті тығыздау, корпус және терминалды қорғау |
| Ластану | Беткі қабаттың ластануы және ағып кету жолдары | Сәйкес сығымдау және оқшаулауды орналастыру |
| Ультракүлгін сәулелену | Материалдың ескіруі | Қолайлы сыртқы материалдар және бетті өңдеу |
| Температуралық цикл | Конденсация және механикалық кернеу | Материалды таңдау және қоршаған ортаны бағалау |
Коммутатордың ішіндегі орнату орны
Орта вольтты тарату құрылғыларының жинағына орнатылған кезде трансформатор қажетті бос орындар мен қосылымдарды сақтай отырып, қолжетімді бөлімге сәйкес келуі керек.
Кабельдік жолдар, бастапқы терминалдар, қосалқы сымдар, тексеруге қол жеткізу және іргелес жабдық панельді жобалау кезеңінде қарастырылуы керек.
Бірфазалы және үшфазалы қолданбалар қалай ерекшеленеді?
Фазалық орналасу жүйені жобалаудың маңызды бөлігі болып табылады, себебі трансформатор электр желісіндегі кернеуді өлшеу әдісіне сәйкес келуі керек.
Бір фазалы өлшеу
Бір фазалы қондырғыларды сым схемасына байланысты жеке фазаны немесе анықталған фазадан жерге немесе фазадан фазаға кернеуді өлшеу үшін пайдалануға болады.
Бұл реттеу фазаны бөлек өлшеу қажет болғанда немесе қорғаныс конструкциясы арнайы кернеу сілтемелерін пайдаланғанда жиі кездеседі.
Үш фазалы өлшеу
Үш фазалы жүйелер үш фазалық кернеулерді үйлестірілген өлшеуді талап етеді. Трансформатор конфигурациясы жүйенің жерге тұйықталуына, жерге қосылмағанына немесе басқа бейтарап құрылымды пайдаланатынына байланысты.
Сондықтан қосылу схемалары өте маңызды, өйткені кернеу көрсеткіштері ұқсас екі жүйе әртүрлі трансформатор сымдарын қажет етуі мүмкін.
Орамды реттеу
Екі орамды конструкциялар бір негізгі қосалқы тізбекті қамтамасыз етеді. Үш орамды конструкциялар бөлек функцияға тағайындалуы мүмкін басқа қайталама ораманы қосады.
Қосымша орам өлшеу және қорғау схемалары әртүрлі шығыстарды қажет еткенде пайдалы болуы мүмкін.
Қосылу схемалары
Ықтимал реттеулер фазадан фазаға өлшеуді, фазадан жерге өлшеуді, ашық үшбұрышқа қатысты реттеулерді немесе басқа жүйеге тән конфигурацияларды қамтуы мүмкін. Дұрыс схема электр желісіне байланысты.
Анықталған жеке фазалық кернеуді өлшеу немесе бақылау қажет болған жағдайда пайдалы.
Үш фазалы электр желілерінде келісілген кернеуді өлшеу үшін қолайлы.
Тағайындалған өлшеу немесе басқару функциясы үшін бір негізгі және бір қосымша тізбекті қамтамасыз етеді.
Тәуелсіз қорғаныс немесе мамандандырылған схема үшін қосалқы қайталама шығысты қосады.
Неліктен электр схемасы маңызды
Өнім атауының өзі әрқашан толық фаза мен орам конфигурациясын хабарлай алмайды. Сымдар схемасы әрбір орамға қандай терминалдар тиесілі екенін және трансформатордың сыртқы жүйеге қалай қосылуы керектігін көрсетеді.
Бұл қайталама схема бірнеше түрлі құрылғыларға қосылған теңшелген қондырғылар үшін өте маңызды.
Сақтандырғыштарды, қайталама жерге қосуды және қауіпсіздікті қалай қарастыру керек?
Аспаптың кернеу трансформаторлары жоғары вольтты тізбектерге тікелей қосылады, сондықтан оларды қорғау және қайталама сымдар мұқият инженерияны қажет етеді.
Бастапқы сақтандырғыштар
Кейбір трансформатор конфигурациялары жоғары вольтты сақтандырғыштарды қамтиды немесе сыртқы қорғаныс сақтандырғыштарымен орнатылады. Олардың мақсаты - жобаланған қорғаныс схемасы бойынша ішкі ақаулардың салдарын шектеу және қоршаған электр жүйесін қорғау.
Сақтандырғыштың рейтингі мен координациясы дербес таңдалмай, трансформатор мен желіге сәйкес келуі керек.
Екінші жерге қосу
Екінші тізбек әдетте белгілі сілтемені орнату және кездейсоқ қайталамадан бастапқыға потенциалды тасымалдаумен байланысты тәуекелді азайту үшін анықталған жерге тұйықтау құрылымын пайдаланады.
Нақты жерге қосу әдісі трансформатор дизайнына, электрлік кодқа, қорғаныс философиясына және жергілікті орнату талаптарына сәйкес болуы керек.
Терминалды идентификациялау
Бастапқы және қайталама терминалдар анық анықталуы керек. Қате сым өлшеу полярлығына, қорғаныс функцияларына және екінші тізбекте жұмыс істейтін персоналдың қауіпсіздігіне әсер етуі мүмкін.
Қосылу қауіпсіздігі
Екінші реттік тізбектер діріл, өткір жиектер, жылу, ылғал немесе механикалық кедергілер арқылы зақымдалмайтындай етіп бағытталуы және қорғалуы керек.
Техникалық қызмет көрсетуді оқшаулау
Техникалық қызмет көрсету персоналына екінші тізбекте немесе қоршаған жабдықта жұмыс істеу алдында тиісті бастапқы жабдықты оқшаулау және тиісті шарттарды дәлелдеу үшін нақты анықталған процедура қажет.
- Негізгі қорғанысты растаңыз:Трансформатор үшін анықталған сақтандырғыш немесе қорғаныс құрылғысының орналасуын тексеріңіз.
- Екінші жерге қосуды тексеріңіз:Бекітілген жерге қосу және байланыстыру тәртібін орындаңыз.
- Әрбір терминалды анықтаңыз:Сымдарды бекітілген схемаға және трансформатор тақтайшасына сәйкестендіріңіз.
- Екінші сымдарды қорғаңыз:Кабельдерді механикалық және қоршаған орта қауіптерінен аулақ ұстаңыз.
- Оқшаулау процедураларын орындаңыз:Техникалық қызмет көрсету тек анықталған электр қауіпсіздігі процедурасы бойынша орындалуы керек.
Сондықтан қауіпсіздік жүйенің жауапкершілігі болып табылады. Өнімнің құрылысы, орнату, қорғау, жерге қосу, құжаттау және пайдалану процедуралары бір-бірін қолдауы керек.
Қандай қолданбаларда кернеуді өлшеу құралы қолданылады?
Қазіргі заманғы электр инфрақұрылымының көптеген бөліктерінде кернеуді өлшеу қажет. Трансформатордың нақты конфигурациясы желі кернеуіне, физикалық ортаға, дәлдік талабына, қорғаныс схемасына және қосылған жабдықтың түріне байланысты.
Кіріс және шығыс тізбектердегі кернеуді өлшеуді, қорғауды, бақылауды, өлшеуді және бақылауды қолдайды.
Қозғалтқыштарға, трансформаторларға, фидерлерге, қорғаныс жүйелеріне және электрлік бақылауға арналған кернеу сигналдарын қамтамасыз етеді.
Күн, жел және басқа да генерацияға қатысты желілерде кернеуді бақылауды және қорғауды қолдайды.
Үлкен нысандарға қызмет көрсететін орташа вольтты электр тарату жүйелері үшін өлшеу сигналдарын қамтамасыз етеді.
Өлшеу және релелік қорғаныс басқарылатын кернеу сигналын қажет ететін орташа вольтты жинақтарға сәйкес келеді.
Бақылау, басқару, синхрондау және электр жүйесін автоматтандыру үшін пропорционалды кернеу туралы ақпаратты қамтамасыз етеді.
Қосалқы станция қолданбалары
Қосалқы станциялар қорғаныс релесі, өлшеу, басқару жүйелері және операторды бақылау үшін жиі кернеу сигналдарын қажет етеді. Сондықтан трансформатор негізгі желі мен басқару бөлмесі арасындағы маңызды интерфейске айналуы мүмкін.
Өнеркәсіптік нысандар
Ірі өнеркәсіптік объектілерде қозғалтқыштарға, трансформаторларға, технологиялық жабдықтарға және тарату тақталарына қызмет көрсететін бірнеше орташа вольтты фидерлер болуы мүмкін. Кернеуді өлшеу әдеттегі бақылауды да, қорғаныс функцияларын да қолдайды.
Жаңартылатын энергия жүйелері
Күн және жел қондырғыларында кернеуді өлшеу қорғанысты, бақылауды, синхрондауды және желіні басқаруды қолдайтын электр жинау және түрлендіру жүйелерін пайдаланады.
Коммутаторлардың қолданбалары
Шағын құйылған шайырлы конструкциялар кеңістікті, оқшаулауды, ластануға төзімділікті және сымдардың қолжетімділігін теңестіру қажет болатын ішкі тарату құрылғыларының жинақтарына біріктірілуі мүмкін.
Коммерциялық ғимараттар
Ірі коммерциялық нысандар орташа вольтты кіріс қорларын және ішкі тарату жүйелерін пайдалана алады. Құралдың кернеуін өлшеу энергияны басқару және қорғау жүйелеріне ақпаратты бастапқы тізбектен қажетті бөлуді сақтай отырып қамтамасыз ете алады.
Осы қолданбалардың барлығында трансформаторды жалпы өнім санатының айналасында емес, нақты электр желісінің айналасында таңдау керек.
Таңдау кезінде қандай жалпы қателіктерден аулақ болу керек?
Көптеген өлшеу мәселелері спецификация кезеңінде басталады. Трансформатордың дұрыс номиналды бастапқы кернеуі әлі де жарамсыз болуы мүмкін, себебі қайталама қатынас, жүктеме, дәлдік, оқшаулау, орамның орналасуы немесе орнату ортасы жобаға сәйкес келмейді.
- Тек бастапқы кернеу бойынша таңдау:Екіншілік кернеу, дәлдік, жүктеме, фазалық орналасу және оқшаулау да маңызды.
- Екінші жүктемені елемеу:Есептегіштер, релелер, сымдар және терминалдар екінші реттік тізбекті бірге жүктейді.
- Қате орам конфигурациясын пайдалану:Қорғау және өлшеу үшін бөлек қосалқы тізбектер қажет болуы мүмкін.
- Бейтарап жүйені елемеу:Жерге қосу және фазалық орналасу қолайлы трансформатор қосылымына әсер етеді.
- Ішкі және сыртқы талаптарды араластыру:Қоршаған ортаны қорғау орнату орнымен сәйкес келуі керек.
- Сақтандырғыштарды үйлестіру:Бастапқы қорғаныс трансформатормен және электр желісімен үйлестірілуі керек.
- Сымдар ұзындығын елемеу:Екінші кабельдер жалпы ауыртпалыққа ықпал етеді және есептеуге қосылуы керек.
- Схемасыз таңдау:Өнім сипаттамасының өзі толық фазаны және орамның орналасуын көрсетпеуі мүмкін.
Тек қатынас мәселесі
Екі өнімнің бірдей номиналды негізгі-екінші ара қатынасы болуы мүмкін, бірақ дәлдігі, жүктемесі, оқшаулауы, физикалық өлшемдері немесе қосылымдары әртүрлі болуы мүмкін.
Пропорция қажет, бірақ толық техникалық салыстыру үшін жеткіліксіз.
«Барлық жерде бірдей өнім» мәселесі
Ішкі тарату құрылғысы мен ашық сыртқы қосалқы станцияның қоршаған ортаға қойылатын талаптары айтарлықтай ерекшеленеді. Торап жағдайларын бағаламай бір жалпы конфигурацияны пайдалану болдырмауға болатын тәуекелдерді тудыруы мүмкін.
Толық емес қайталама тізбек мәселесі
Инженерлер кейде трансформаторды төменгі ағынды есептегіштер мен қорғаныс релелерін толық анықтамай-ақ анықтайды. Бұл нақты жүктеме мен дәлдік шарттарын тексеруді қиындатады.
Құжаттама мәселесі
Техникалық құжаттамада орама терминалдары, арақатынастары, қосылу схемасы, оқшаулау түрі, монтаждау тәртібі және номиналды жағдайлар анық болуы керек. Толық емес құжаттама орнатуды және іске қосуды қажетсіз қиындатуы мүмкін.
Кәсіби техникалық сипаттама нені қамтуы керек?
Кәсіби спецификация электр инженерлеріне, сатып алу топтарына, өндірушілерге, орнатушыларға, іске қосу персоналына және техникалық қызмет көрсету персоналына қандай трансформатор конфигурациясының қажет екенін түсіну үшін жеткілікті ақпаратты қамтамасыз етуі керек.
| Техникалық сипаттама аймағы | Анықталатын ақпарат | Неліктен маңызды |
|---|---|---|
| Бастапқы жүйе | Номиналды кернеу, жиілік, фазалық орналасу | Электрлік жұмыс ортасын анықтайды |
| Екіншілік жүйе | Екіншілік кернеу және ораманың орналасуы | Есептегіштерге, релелерге және басқару схемаларына сәйкес келеді |
| Дәлдік | Дәлдік класы және қолданылатын жұмыс шарттары | Өлшеу немесе қорғау үшін жарамдылығын растайды |
| Жүктеме | Номиналды қайталама жүктеме және қосылған жүктемелер | Дәл қосымша шығысты қолдайды |
| Оқшаулау | Құрғақ, құйма шайыр, мұнай, газ немесе басқа жүйе | Кернеуге және қоршаған ортаға қойылатын талаптарға сәйкес келеді |
| Орнату | Ішкі немесе сыртқы, монтаждау өлшемдері, терминалдың бағыты | Физикалық үйлесімділікті қамтамасыз етеді |
| Қорғау | Сақтандырғыштың орналасуы, жерге қосу, релелік қосылыстар | Қауіпсіз жүйе жұмысын қолдайды |
| Құрылыс | Корпус, қоршау, орам, өзек, қосқыштар | Өнімнің толық сипаттамасын береді |
| Тестілеу | Әдеттегі және қолданылатын өнімділікті тексеру | Сапа мен пайдалануға қабылдауды қолдайды |
Электр желісінен бастаңыз
Техникалық сипаттама алдымен негізгі электр жүйесін анықтауы керек. Бұл кернеуді, жиілікті, фазалық конфигурацияны, жерге қосуды ұйымдастыруды және жоспарланған өлшеу нүктесін қамтиды.
Әрбір қосымша нәтижені анықтаңыз
Әрбір қайталама орамның белгілі бір мақсаты болуы керек. Өлшеу орамасы мен қорғаныс орамасының екеуі де төмен кернеу шығаратындықтан бірдей қарастырылмауы керек.
Қосылған жүктемені анықтаңыз
Техникалық сипаттама есептегіштерді, релелерді, түрлендіргіштерді, басқару жабдығын, терминал блоктарын және шамамен кабель ұзындығын анықтауы керек. Толық қосылған ауыртпалық қайталама орамның нақты жүктелу жағдайын анықтайды.
Оқшаулау және қоршаған ортаға қойылатын талаптарды анықтаңыз
Орнату орны анық көрсетілуі керек. Ішкі және сыртқы жүйелер әртүрлі оқшаулауды, қоршауды, бетті өңдеуді және қоршаған орта сипаттамаларын қажет етуі мүмкін.
Физикалық өлшемдерді анықтаңыз
Трансформаторды тарату құрылғысы бөлігінде орнату кезінде орнату өлшемдері, терминалдардың орналасуы, бекіту саңылаулары, жалпы биіктігі, ені және тереңдігі маңызды болуы мүмкін.
Сымдар мен қосылу схемаларын анықтаңыз
Басқарылатын схема бастапқы терминалдарды, қосымша терминалдарды, орамалардың байланыстарын, жерге қосу нүктелерін және сыртқы қорғаныс қондырғыларын анықтауы керек.
Тексеру мен сынауды анықтаңыз
Тестілеу трансформатор түріне және жоба талаптарына сәйкес болуы керек. Кәдімгі тексерулер электр өнімділігін, оқшаулауға қатысты тексерулерді, орама қатынастарын және функционалды тексеруді қамтуы мүмкін.
Бастапқы кернеуді, қайталама кернеуді, жиілікті, фазалардың орналасуын, жерге қосу жүйесін, дәлдікті және жүктемені растаңыз.
Өлшемдерді, орнату орнын, терминал бағытын, қоршау орналасуын және қызмет көрсетуге рұқсатты растаңыз.
Ішкі немесе сыртқы экспозицияны, ылғалдылықты, ластануды, температураны, биіктікті және коррозия жағдайларын растаңыз.
Бастапқы балқытуды, қайталама жерге қосуды, релелік қосылымдарды және жоспарланған қорғаныс философиясын растаңыз.
Практикалық таңдау жұмыс процесі
- Негізгі желіні анықтаңыз:Кернеуді, жиілікті, фазалық конфигурацияны, жерге тұйықтауды және өлшеу орнын анықтаңыз.
- Қосымша талаптарды анықтаңыз:Екінші кернеуді, орамалардың санын және әрбір шығыстың мақсатын көрсетіңіз.
- Дәлдігін анықтаңыз:Дәлдік класын өлшеу, бақылау, қорғау немесе бақылау талаптарына сәйкестендіріңіз.
- Жүктемені есептеңіз:Есептегіштерді, релелерді, сымдарды, терминалдарды, түрлендіргіштерді және басқа қосылған жабдықты қосыңыз.
- Оқшаулауды таңдаңыз:Сәйкес құрғақ, құйма шайыр, мұнай, газ немесе басқа оқшаулау архитектурасын таңдаңыз.
- Қоршаған ортаны тексеру:Ішкі немесе сыртқы жағдайларды, ылғалдылықты, ластануды, температураны және биіктікті бағалаңыз.
- Қорғанысты тексеріңіз:Сақтандырғыштың орналасуын, жерге қосуды және қорғаныс тізбегін біріктіруді растаңыз.
- Физикалық жарамдылығын тексеру:Соңғы орнату кезінде монтаж өлшемдері мен терминалдың орналасуын растаңыз.
- Құжаттаманы тексеру:Сызбалар, тақтайша деректері, сым схемасы және техникалық сипаттамалар бірдей конфигурацияны сипаттайтынына көз жеткізіңіз.
Бұл тәсіл жүйені жобалаудан өнімді таңдауға дейінгі нақтырақ техникалық жолды жасайды. Ол сондай-ақ жүктеме немесе терминалдың орны сияқты шамалы детальдың орнату кезінде мәселеге айналу мүмкіндігін азайтады.
Мақұлдау алдында сатып алушылар не сұрауы керек?
- Өлшем сызбасы:Жалпы өлшемдерді, бекіту нүктелерін, терминалдарды және қол жетімді орнату кеңістігін растаңыз.
- Электр қосу схемасы:Бастапқы және қосымша терминалдардың байланысын және жерге қосу нүктелерін тексеріңіз.
- Зат тақтасы туралы ақпарат:Кернеу коэффициентін, жиілікті, дәлдікті және басқа номиналды сипаттамаларды растаңыз.
- Оқшаулау сипаттамасы:Диэлектрик құрылысын және орнатуға арналған ортаны растаңыз.
- Тестілеу туралы ақпарат:Таңдалған конфигурация үшін қолданылатын жұмыс тәртібін немесе өнімділік сынақтарын растаңыз.
Жиі қойылатын сұрақтар
Кернеу трансформаторы не үшін қолданылады?
Ол жоғары бастапқы кернеуді өлшеу, өлшеу, қорғау, бақылау және басқару үшін қолайлы пропорционалды қайталама кернеуге дейін төмендетеді. Ол сондай-ақ жоғары вольтты тізбек пен қайталама жабдық арасындағы электрлік ажыратуды қамтамасыз етеді.
Кернеу трансформаторы мен күштік трансформатордың айырмашылығы неде?
Қуат трансформаторы ең алдымен электр энергиясын тізбектер арасында тасымалдауға арналған, ал аспаптық кернеу трансформаторы өлшеу және қорғау үшін пропорционалды кернеу сигналын қамтамасыз етуге арналған. Оның қайталама шығысы электр қуатын жаппай тасымалдауға емес, қосылған аспаптар мен басқару жабдығына арналған.
Электромагниттік дизайн қалай жұмыс істейді?
Электромагниттік дизайн магниттік ядро арқылы қосылған бастапқы және қайталама орамдарды пайдаланады. Бастапқы кернеу магниттік ағынды орнатады, ол қайталама орамда пропорционалды кернеуді тудырады.
Трансформация коэффициенті нені білдіреді?
Трансформация коэффициенті бастапқы және қайталама кернеу арасындағы пропорционалды байланысты сипаттайды. Ол жоғары жүйе кернеуін есептегіштермен және релемен өңдеуге болатын төменгі қайталама кернеумен көрсетуге мүмкіндік береді.
Неліктен дәлдік класы маңызды?
Дәлдік класы белгіленген шарттарда рұқсат етілген өлшеу қателігін анықтайды. Өлшеу, бақылау және қорғау қолданбаларының әртүрлі талаптары болуы мүмкін, сондықтан таңдалған сынып жоспарланған функцияға сәйкес келуі керек.
Екінші реттік тізбектегі жүктеме дегеніміз не?
Жүктеме – қайталама орамға қосылған жүктеме. Оған есептегіштер, қорғаныс релесі, түрлендіргіштер, терминалдар және қосу кабельдері сияқты құрылғылар кіреді. Жалпы жүктеме қайталама өнімділік пен дәлдікке әсер етуі мүмкін.
Неліктен трансформаторда бірнеше қайталама орамдар болуы мүмкін?
Бірнеше қайталама орамдар бөлек тізбектерге әртүрлі функцияларды орындауға мүмкіндік береді. Мысалы, бір орам өлшеуге қызмет ете алады, ал екіншісі қорғанысты немесе басқа анықталған қолданбаны қолдайды.
Құрғақ типті және құйма шайырлы конструкцияның айырмашылығы неде?
Екеуі де кәдімгі сұйық оқшаулауды болдырмайды, бірақ құйма-шайыр конструкциясы таңдалған компоненттерді инкапсуляциялау үшін эпоксидті шайырды пайдаланады. Бұл қолайлы ішкі қолданбаларда ылғалға және ластануға пайдалы төзімділігі бар тығыздалған, механикалық тұрақты құрылымды жасай алады.
Сыртқы конфигурация қашан қажет?
Сыртқы конфигурация трансформатор сыртқы қосалқы станция сияқты ашық жерге орнатылған кезде пайдаланылады. Дизайн жаңбырды, ылғалдылықты, температураның айналуын, ластануды, ультракүлгін сәулеленуді және басқа сайт жағдайларын ескеруі керек.
Бір трансформаторды үйде де, сыртта да қолдануға бола ма?
Міндетті емес. Электрлік көрсеткіштер ұқсас болып көрінуі мүмкін, бірақ қоршау, оқшаулау, бетті қорғау, қоршаған ортаға төзімділік және орнату талаптары ішкі және сыртқы қондырғылар арасында айтарлықтай өзгеше болуы мүмкін.
Сыйымдылықты кернеу трансформаторы дегеніміз не?
Сыйымдылықты кернеу трансформаторы масштабталған кернеу сигналын алу үшін трансформатор бөлімімен бірге сыйымдылықты кернеуді бөлуді пайдаланады. Оны қолайлы жоғары вольтты өлшеу және қорғау қолданбаларында қолдануға болады, сонымен қатар дизайнға байланысты белгілі бір байланыс функцияларын қолдауы мүмкін.
Электрондық кернеу трансформаторы дегеніміз не?
Электрондық кернеу трансформаторы немесе сенсор пропорционалды шығысты қамтамасыз ету үшін сезімтал элементті және электрондық сигналды түрлендіруді пайдаланады. Оның спецификациясы сенсор технологиясын, шығыс интерфейсін, дәлдікті, қуат талаптарын, қоршаған орта жағдайларын және төменгі ағындағы жабдықтың үйлесімділігін шешуі керек.
Кернеу трансформаторы релелік қорғанысты қалай қолдайды?
Ол қорғаныс релелеріне масштабталған кернеу сигналын береді. Қорғау схемасына байланысты реле бұл сигналды асқын кернеу, төмен кернеу, бағытты логика, синхрондау немесе басқа қолданбалы қорғаныс есептеулері сияқты функциялар үшін пайдалана алады.
Неліктен қайталама жерге қосу маңызды?
Анықталған қайталама жерге тұйықтау құрылғысы басқарылатын электр анықтамасын орнатады және қайталама тізбектің қауіпсіздігін қолдайды. Нақты жерге қосу әдісі жабдықтың дизайнына және қолданыстағы электр талаптарына сәйкес болуы керек.
Неліктен жоғары вольтты сақтандырғышты қосуға болады?
Сақтандырғыш трансформатордың негізгі қорғанысын қамтамасыз ете алады және белгілі бір ішкі ақаулардың салдарын шектеуге көмектеседі. Оның рейтингі мен координациясы трансформаторға және оның айналасындағы электр желісіне сәйкес келуі керек.
Тапсырыс беру алдында қандай техникалық деректерді тексеру керек?
Маңызды ақпарат бастапқы кернеуді, қайталама кернеуді, жиілікті, фазалық конфигурацияны, жерге қосуды ұйымдастыруды, дәлдік класын, жүктемені, орама конфигурациясын, оқшаулау түрін, орнату орнын, өлшемдерді, терминалдың орналасуын, қорғаныс талаптарын және қолданылатын сынақ талаптарын қамтиды.
Кернеу трансформаторын белгілі бір тарату құрылғысы жобасы үшін теңшеуге бола ма?
Жобаға тән конфигурациялар кернеу коэффициентін, қайталама орамның орналасуын, орнату өлшемдерін, терминал конфигурациясын, оқшаулау құрылысын, сақтандырғышты біріктіруді және басқа да анықталған техникалық талаптарды қамтуы мүмкін. Арнайы дизайн бекітілген сызбалар мен техникалық сипаттамалар арқылы бақылануы керек.
Неліктен трансформатор мен реле немесе есептегіш бірге көрсетілуі керек?
Екінші құрылғы трансформатордың нақты жүктемесінің бір бөлігін жасайды және қажетті сигнал сипаттамаларын анықтайды. Трансформаторды жалғанған есептегішпен немесе релемен үйлестіру арақатынастың, дәлдіктің, жүктеменің және сым жағдайларының толық өлшеу тізбегі үшін сәйкестігін қамтамасыз етуге көмектеседі.
Кернеуді жақсырақ өлшеу қуат жүйесін қорғауды қалай күшейте алады?
Сенімді кернеу туралы ақпарат қазіргі заманғы электрлік қорғаныс пен басқарудың негіздерінің бірі болып табылады. Операторлар бастапқы желіде не болып жатқанын білуі керек, есептегіштерге тұрақты өлшеу сигналдары қажет, ал қорғаныс релесі қалыпты емес жағдайлар туралы шешім қабылдаған кезде сенімді электрлік кірістерді қажет етеді.
Аспаптық трансформатор технологиясы осы талаптар мен жоғары вольтты электр жүйесі арасында көпір жасайды. Пропорционалды қайталама сигналды және электрлік бөлуді қамтамасыз ете отырып, жабдық бастапқы желіге функционалды түрде қосылған күйде өлшеу және қорғау құрылғыларына басқарылатын кернеумен жұмыс істеуге мүмкіндік береді.
Таңдау процесі нақты өтінімнен басталуы керек. Бастапқы кернеу, қайталама кернеу, жиілік, фазалық конфигурация, жерге тұйықтау тәртібі, дәлдік, жүктеме, орамалардың саны, оқшаулау, орнату ортасы, қорғаныс және физикалық өлшемдердің барлығы өнім аяқталмай тұрып анықталуы керек.
Технология таңдауы да маңызды. Электромагниттік жүйелер орта кернеуді өлшеу және қорғау үшін кеңінен қолданылады. Сыйымдылық конструкциялары белгілі бір жоғары вольтты қолданбалар үшін қолайлы шешімдерді қамтамасыз ете алады, ал электронды зондтау технологиялары барған сайын сандық электр архитектурасын қолдай алады.
Қоршаған орта мен механикалық жағдайларды бірдей мұқият қарау керек. Ішкі жабдық басқарылатын тарату құрылғылары ортасында жұмыс істей алады, ал сыртқы блоктар ауа райына, ластануға, температураның өзгеруіне және ультракүлгін әсерге қарсы тұруы керек.
Өндірушілер мен жобалық топтар үшін нақты құжаттама аппараттық құралдың өзі сияқты маңызды. Өлшем сызбалары, орама диаграммалары, тақтайша ақпараты, терминалды сәйкестендіру, оқшаулау туралы мәліметтер, сынау туралы ақпарат және орнату нұсқаулары трансформаторды соңғы электр жүйесіне дұрыс біріктіруге мүмкіндік береді.
Сайып келгенде, дұрыс көрсетілгенКернеу трансформаторыөлшем құрамдас бөлігінен артық. Бұл қазіргі заманғы электр инфрақұрылымын бақыланатын және басқарылатын етіп сақтайтын негізгі электр желісі мен өлшеу, қорғау, бақылау және басқару жүйелері арасындағы интерфейс.
Қуат жүйесіне кернеуді өлшеу шешімі қажет пе?
Келедіішкі және сыртқы конфигурацияларды, орамалардың орналасуын, оқшаулау жүйелерін, қорғаныс талаптарын және теңшелген техникалық сипаттамаларды қамтитын қолданбалы кернеуді өлшеу шешімдерін қолдайды. Жоба талаптары мен техникалық талқылаулар үшін,бізбен хабарласыңы.
