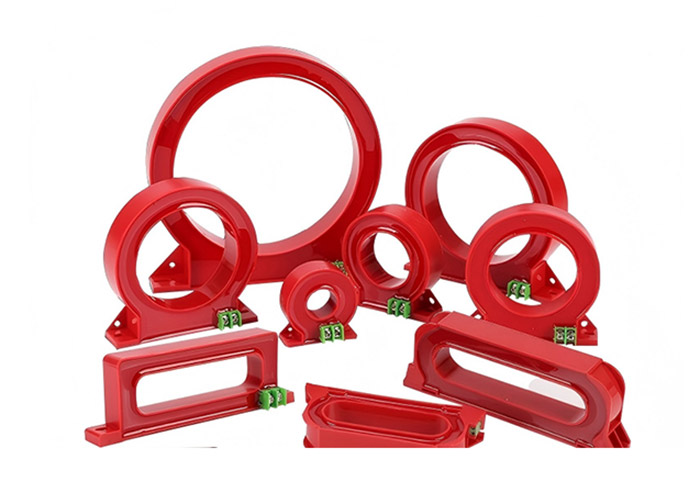

Қытайдағы кәсіби ток трансформаторын өндіруші ретінде,Келедісізге теңшелген ұсынғым келедіНөлдік тізбекті ток трансформаторы, ол энергетикалық жүйелердегі нөлдік тізбекті токты анықтауға арналған бір айналымды түрдегі ток трансформаторы. Ол үш фазалы токтардың векторлық қосындысын бақылайды және тарату желілеріндегі ағып кетуді немесе жерге тұйықталуларды анықтайды.
Оқшаулаудың зақымдалуы немесе жерге қосу ақаулары салдарынан қалыптан тыс ток пайда болған кезде трансформатор релелік қорғаныс құрылғылары немесе ағып кетуден қорғау контроллері сияқты қорғаныс жабдығына сигнал жібереді. Бұл процесс жүйеге дабыл беруге немесе ақаулы тізбекті ажыратуға мүмкіндік береді.
Нөлдік тізбекті ток трансформаторы әдетте қуат кабельдерінің немесе шиналардың айналасында орнатылады, бұл оны орташа және төмен вольтты электр жүйелерін бақылау үшін қолайлы етеді.
1. Сақина ядросының құрылымы
Трансформатор токтың теңгерімсіздігін анықтайтын қайталама орамдары бар дөңгелек темір өзегін пайдаланады.
2. Эпоксидті шайыр немесе силикон резеңке инкапсуляциясы
Темір өзегі мен орамы ылғалға төзімділік пен ластанудан қорғауды қамтамасыз ететін қорғаныс қабықшасының ішінде тығыздалған.
3. Орнатудың екі түрі
Өнімдер интегралды түрде (кабель төсеу кезінде алдын ала орнатылған) және ашық түрде (қолданыстағы кабельдердің айналасында орнатылған) қол жетімді.
4. Роговский катушкасының технологиясы
Кейбір конструкциялар ток сигналдарын өлшенетін кернеу шығыстарына түрлендіру үшін Rogowski катушкаларын зондтау технологиясын қолданады.
1. Қолданылатын кернеу диапазоны: 0,4 кВ - 66 кВ.
2. Тор жиілігі: Стандартты жұмыс жиілігі 50 Гц
3. Жұмыс температурасы: −10°C және +40°C.
4. Бірдей атау соңы: бір рет «L1» жағынан еніп, екіншісі «K1»;
Дұрыс орнату а-ның дәл жұмысын қамтамасыз етедіНөлдік тізбекті ток трансформаторы.
Интегралдық типті орнату
Біріктірілген трансформаторлар үшін кабельді орнату алдында кабель трансформатордан өтуі керек.
Ашық типті орнату
Ашық үлгілерді трансформатор корпусын бөліп, оны өткізгіштің айналасына қайта жинау арқылы қолданыстағы кабельдерге орнатуға болады.
Жерге қосуды ұйымдастыру
Кейбір жерге тұйықтау жүйелерінде ағып кету тогын дұрыс анықтау үшін жерге қосу нүктесіне қосу алдында кабельдер трансформатор арқылы өтуі керек.
Механикалық туралау
Бөлінетін трансформаторларды қайта құрастыру кезінде өлшем ауытқуларын болдырмау үшін екі жартысы да дұрыс туралануы керек.
