Келеді, Қытайдың сенімді өндірушісі және электр жабдықтарының жеткізушісі жоғары сапаны ұсынадыВакуумдық ажыратқыш (VCB)қоймада бар және теңшелген немесе көтерме тапсырыстар үшін қол жетімді жүйелер. Орташа және жоғары вольтты электр қуатын таратуға арналған бұл ажыратқыштар токтың жылдам, сенімді үзілуін қамтамасыз ету, тоқтау уақытын азайту және маңызды электр инфрақұрылымын қорғау үшін вакуумдық доғаны сөндіру технологиясын пайдаланады. Comewill вакуумдық ажыратқыштары ықшам дизайнды, ұзақ механикалық қызмет ету мерзімін және тұрақты өнімділікті біріктіріп, оларды өнеркәсіптік, коммерциялық және коммуналдық қолданбалар үшін практикалық таңдау жасайды.
Вакуумдық ажыратқыш (VCB) – контактілер бөлінген кезде доғаларды сөндіру үшін вакуумды пайдаланатын электрлік коммутациялық құрылғы. Май, ауа немесе SF₆ сөндіргіштерінен айырмашылығы, вакуум жоғары оқшаулауды және доғаны жылдам басуды қамтамасыз етеді, ақаулардың таралуына жол бермейді және қуат жүйелерінің тұрақтылығын сақтайды. VCB сенімділігі, жылдам жұмыс істеуі және техникалық қызмет көрсету талаптарының төмендігі арқасында орташа вольтты желілерде, қосалқы станцияларда және өнеркәсіптік нысандарда кеңінен қолданылады.
Ақаулық орын алғанда, теңшелген вакуумдық ажыратқыштың контактілері тез ашылады. Вакуумдық орта доғаны дереу тоқтатады, өйткені оны ұстап тұру үшін ауа молекулалары жоқ. Доғадан шыққан металл буы контактілер мен экрандаушы қақпақтарда конденсацияланып, қайта тұтануды болдырмайды. Бұл процесс қауіпсіз, үздіксіз жұмысты қамтамасыз етеді және тозуды азайтады, құрылғының электрлік және механикалық қызмет ету мерзімін ұзартады.
Ықшам дизайн – шағын байланыс қашықтығы (мысалы, 10 кВ үшін 10 мм), жеңіл және орнату оңай.
Жылдам доғаны сөндіру – доғаның ұзақтығы, әдетте, ағымдағы деңгейден тәуелсіз тек жарты цикл.
Жоғары электрлік қызмет ету мерзімі - номиналды токты 5000 есеге дейін бұзуы мүмкін; толық сыйымдылықты 30-50 рет бұзу.
Төмен жұмыс қуаты – минималды механикалық тозу бар тиімді серіппелі немесе электромагниттік механизмдер.
Сыйымдылықты жүктемені өңдеу – трансформаторлар, қозғалтқыштар және генераторлар үшін қолайлы.

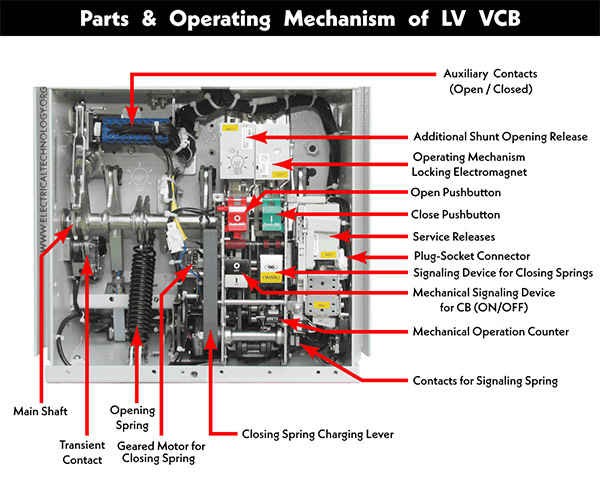

A Вакуумдық ажыратқышнегізінен вакуумдық сөндіргіштен, жұмыс механизмінен, экрандау жүйесінен және басқа да тірек компоненттерден тұрады.
Вакуумдық сөндіргіш – доғаларды сөндіретін герметикалық камера; түрлері керамикалық, шыны немесе шағын магнит өрісінің конструкцияларын қамтиды.
Жұмыс механизмі – дәл басқару үшін CD10, CD17, CT19 немесе CT8 сияқты серіппелі немесе электромагниттік басқарылатын жүйелер.
Қорғау жүйесі – доғалық өнімдерді жабады және электр өрісінің біркелкі таралуын қамтамасыз етеді.
Басқа құрамдас бөліктер – тұрақты орнатуға арналған негіздер, оқшаулағыш тіректер және кронштейндер.
| Вакуумдық ажыратқыш | Вакуумдық байланыс құрылғысы |
| Вакуумдық сөндіргіш – жоғары вольтты жүйелерді ықтимал зақымданудан қорғауға арналған мамандандырылған автоматты ажыратқыш. | Вакуумдық контактор - бұл күшті механикалық қызмет ету мерзімі бар көптеген операцияларды орындауға қабілетті құрылғы. |
| Олар әдетте 3 кВ пен 36 кВ аралығындағы кернеу деңгейлері үшін қолданылады. | Қажетті рейтингтер 15 кВ дейінгі кернеулерде 200 А немесе 630 А мәндеріне жететін вакуумдық контакторлардың көрсеткіштері. |
| Жүктемелерде трансформаторлар, конденсаторлар, үлкен қозғалтқыштар, генераторлар немесе тарату фидерлері бар. | Процестің үздіксіздігі сақтандырғышты ауыстыруға қажетті уақытқа сәйкес келеді. |
| Ауысу оқиғалары сирек кездеседі. | Ауысу оқиғалары жиі кездеседі. |

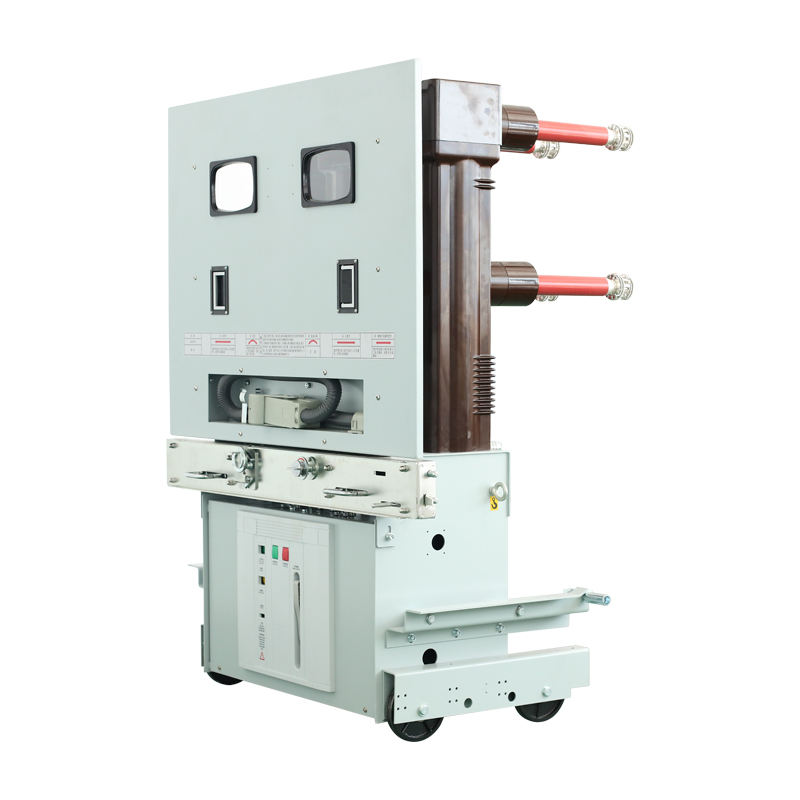

Ішкі VCB– Шағын, зауыттар мен коммерциялық ғимараттардағы таратушы шкафтарға арналған. Тар кеңістіктер үшін қолайлы, олар қауіпсіз және ұқыпты қондырғыларды сақтайды.

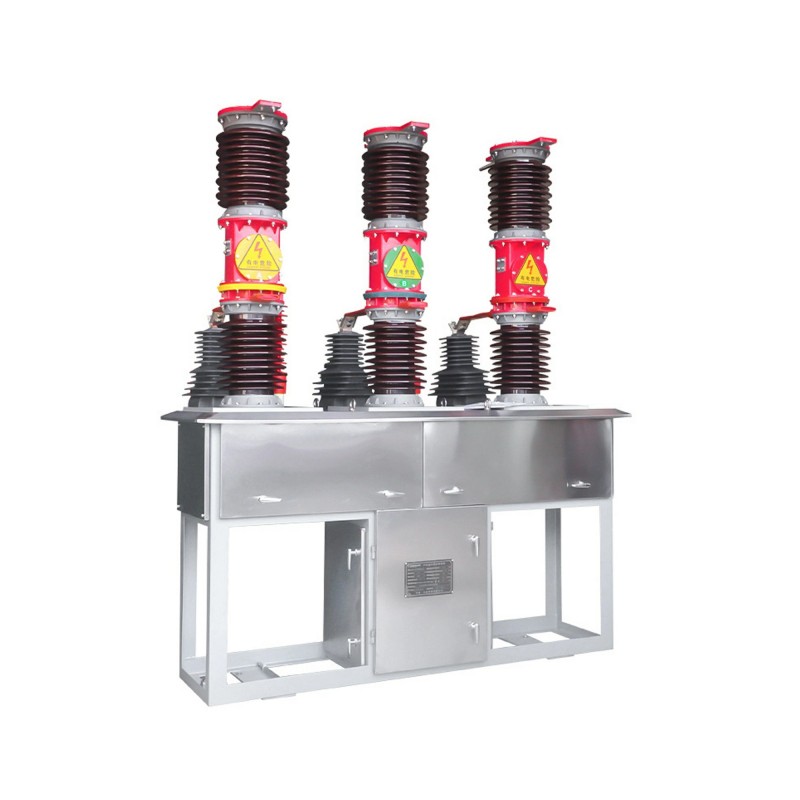

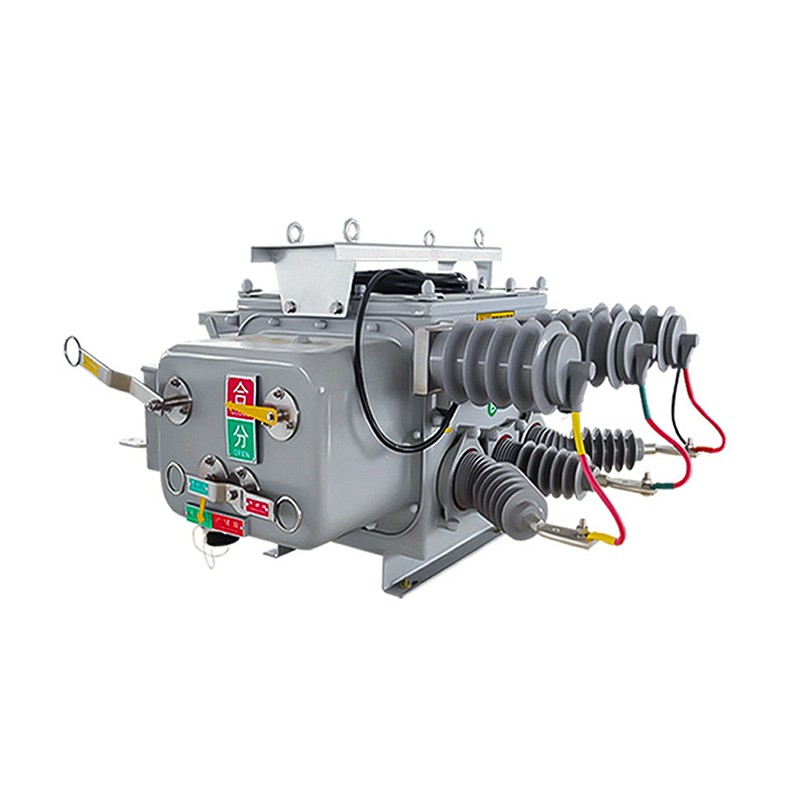

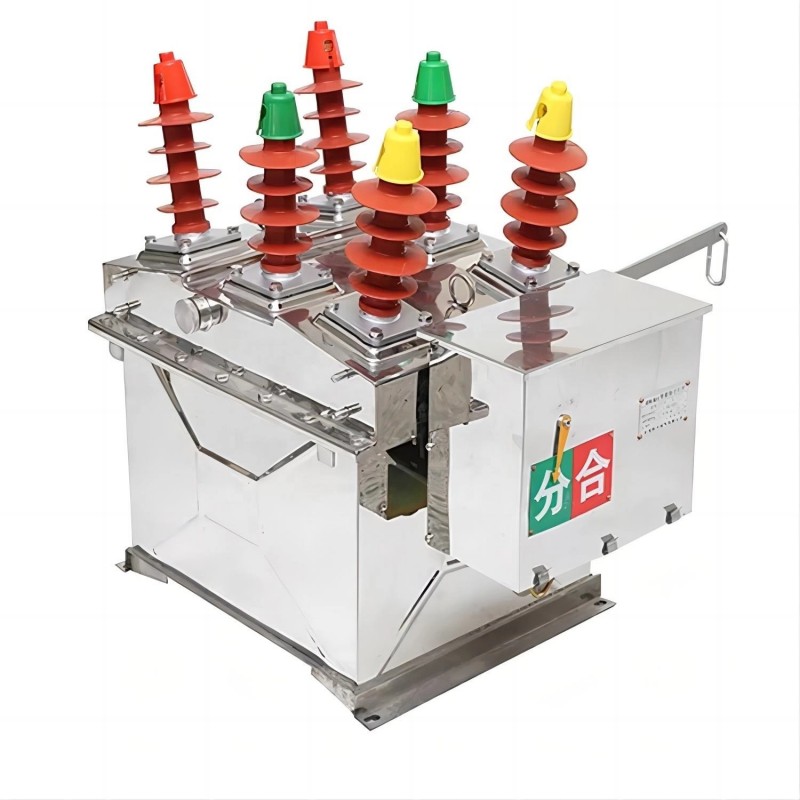

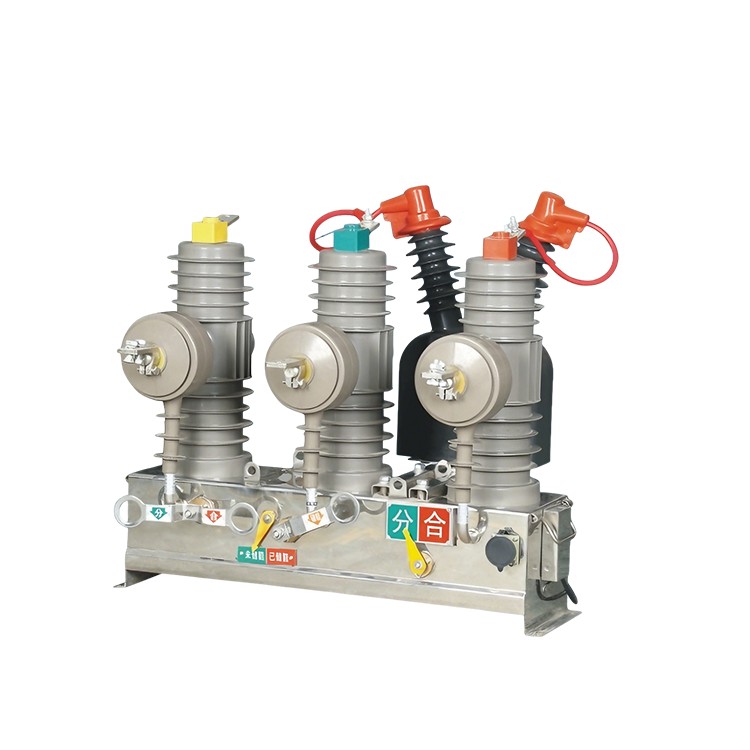

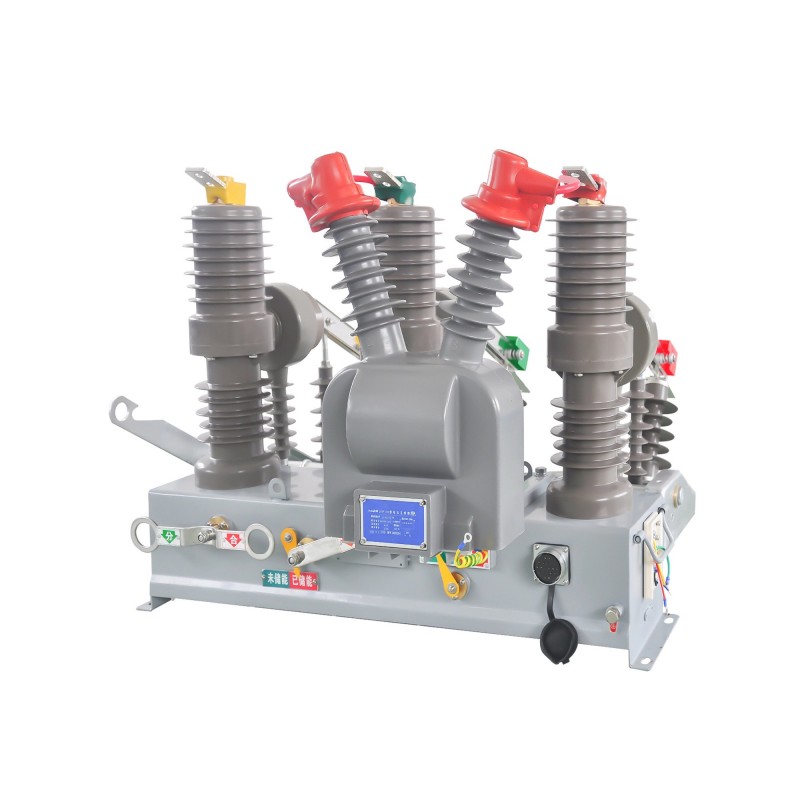

Сыртқы VCB– Қосалқы станциялар мен электр жеткізу желілерінің ауа райына төзімді үлгілері. Қуат жүйелерін қорғай отырып, жел, жаңбыр және температура ауытқуларына төтеп беруге арналған.
