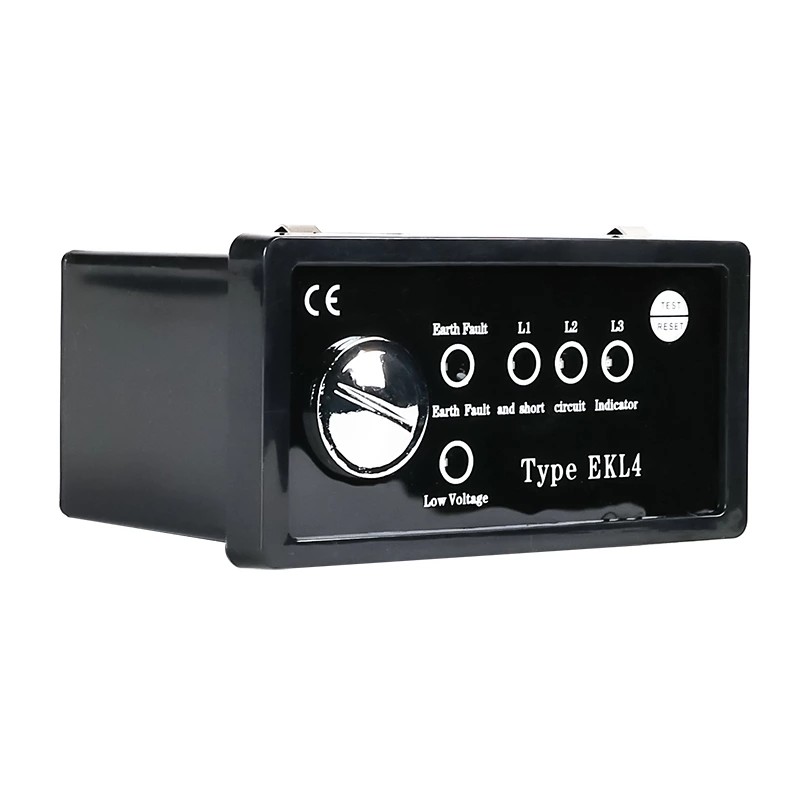

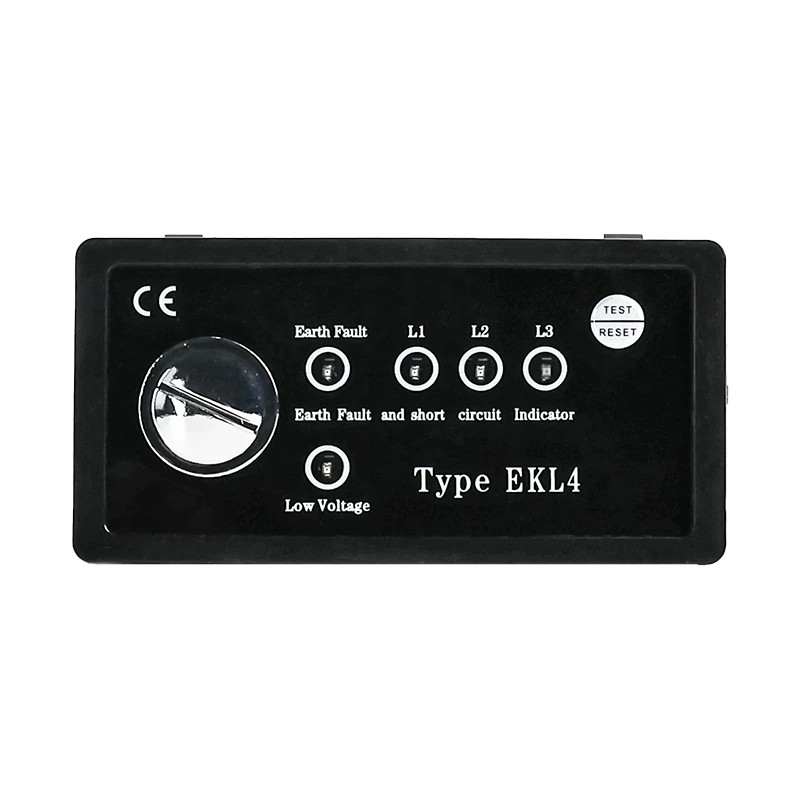

EKL4 панеліндегі ақаулық индикаторының ең үлкен жұмысы - негізгі ақауларды ерте анықтау және бізге дереу айқайлау. Дәл осы жерде қысқа тұйықталу ток дабылы және жерге қосу дабылы пайда болады — олар жоғары вольтты желілерде кездесетін ең көп кездесетін екі жағдайды қамтиды.

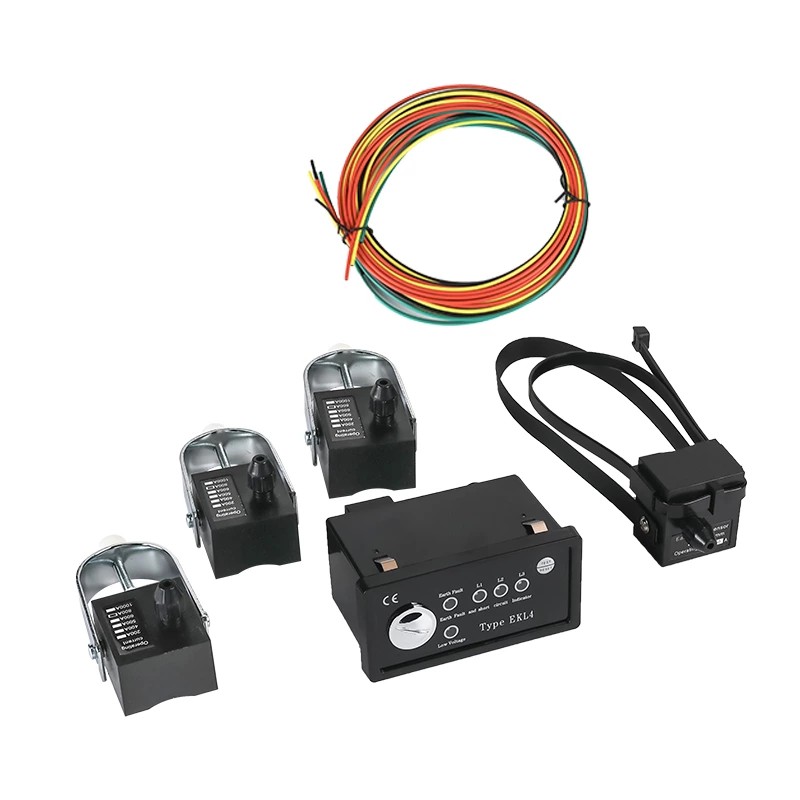

Қысқа тұйықталу ток дабылынан бастайық. Құрылғыда тәулік бойы жұмыс істейтін жоғары вольтты кабельдерге желімделген, олар жұмыс істеп тұрған кезде оларды бақылайтын кірістірілген сенсор бар. Ол жөнелтпес бұрын, біз қысқа тұйықталу ток шегін пайдаланушының жүйесіне дәл сәйкестендіру үшін орната аламыз - мұнда бір өлшемді қоқыс жоқ. Желілік ток осы белгіленген санға жеткенде немесе одан асып кеткенде, қысқа тұйықталу сенсоры оптикалық талшық арқылы бірден негізгі блокқа дабыл сигналын береді. Шынымды айтсам, оптикалық талшық - бұл өте тұрақты және кедергілермен шатастырмайды. Бұл әр түрлі электр шуы бар құрылыс алаңдары немесе ауа-райы барлық жерде болатын шалғайдағы ауылдық электр желілері сияқты қатал сыртқы орындар үшін қажет. Негізгі құрылғы бұл сигналды алған кезде, ол бірден екі әрекетті орындайды: біріншіден, ол панельдегі тиісті дабыл шамын жанады, осылайша біз даладағы адамдар оны бірнеше секундта көре аламыз. Екіншіден, ол сол сигналды тікелей орталық негізгі басқару жүйесіне жібере алады. Бұл патрульдік топтың қатарға шыққанын және кеңседегі жігіттердің бір уақытта ескерту алатынын білдіреді - ешқандай кідіріс жоқ, бұл біздің жауап беру уақытымызды айтарлықтай қысқартады.
Содан кейін жерге қосу дабылы бар - бұл келісуге жатпайды, бұл туралы екі жол жоқ. Панель түріндегі ақаулық индикаторы EKL4 электр тогының соғу қаупін тоқтатады және жүйені жерге қосу ақаулары арқылы қызып кетуден сақтайды. Жүйе пайдаланушы кабельдерінің жерге тұйықтау тогын бақылау үшін арнайы жерге қосу сенсорларын пайдаланады. Қысқа тұйықталу шегі сияқты, жерге қосу дабылының іске қосу мәнін пайдаланушыға қажет нәрсеге сәйкес келтіру үшін жеткізу алдында реттеуге болады. Жерге қосу тізбегіндегі ток осы орнатылған мәнге жеткенде немесе одан асып кеткенде, жерге қосу сенсоры негізгі құрылғыға дабыл жібереді. Содан кейін негізгі құрылғы дұрыс дабыл шамын жанады, сонымен қатар негізгі басқару жүйесіне сигнал бере алады. Бұл функция кабельдер сардин сияқты біріктірілген қалалық электр тарату желілерінде құтқарушы болып табылады. Жерге қосу ақаулары, егер сіз оларды жылдам ұстамасаңыз, өте қауіпті және бұл дабыл - біздің бірінші қорғаныс желісі.
Дабыл сөнгеннен кейін қалпына келтіру функциясы біз үшін сайттағы командалар үшін мүмкіндігінше оңай болатындай етіп жасалған. Екі нұсқа бар - автоматты және қолмен - сондықтан ол біз қандай жағдайға тап болсақ та сәйкес келеді.br>br>
Біріншіден, автоматты қалпына келтіру. Шынын айтайық - техникалық қызмет көрсету топтары әрдайым дерлік миллиондаған заттарға толы. Егер индикатор дабыл шықса, бірақ біз оны 8 сағат ішінде қолмен қалпына келтіруге қол жеткізе алмасақ, құрылғы өзін автоматты түрде қалпына келтіреді. Бұл үлкен уақытты үнемдеу, әсіресе электр желілерінің үлкен бөліктерін жабуға тура келетін командалар үшін. Ақаулық жойылғаннан кейін қалпына келтіру түймесін басу үшін қашықтағы, жету қиын жерге көлікпен бара жатқан адамды жіберудің қажеті жоқ - құрылғы оны өздігінен шешеді.
Содан кейін қолмен қалпына келтіру бар. Егер ақаулықты тез түзетсек және дабылды бірден өшіргіміз келсе, негізгі құрылғы панеліндегі тазалау түймесін басу ғана қалады. Бұл дереу қалпына келтіру жүйе күйін жақсы және анық сақтайды, сондықтан біз кейінірек жаңа дабылдармен шатастырмаймыз. Мұны істеу өте қарапайым - арнайы құралдардың, керемет техникалық ноу-хаудың қажеті жоқ. Қозғалысты жалғастырып, жұмысты тиімді орындауды қажет ететін даладағы адамдар үшін өте қолайлы.
Құрылғы ақаулық орын алған кезде жұмыс істегенде ғана жақсы болады - сондықтан өзін-өзі тексеру функциясы өте маңызды. Бұл барлық күрделі сынақ құралдарын шығармай-ақ нәрсенің дұрыс жұмыс істеп тұрғанын тексеруге мүмкіндік береді. Панельдегі тазалау түймесін 2 секунд басып тұрсаңыз болғаны, ол өзін-өзі тексеру режиміне өтеді. Панельдегі барлық панель түріндегі ақаулық индикаторының EKL4 шамдары жыпылықтай бастаса, бұл құрылғының әрбір бөлігі дұрыс жұмыс істеп тұрғанын білдіреді. Біз бұл тексеруді үнемі жасап тұруды ұсынамыз – әсіресе, барлығы айнымалы токпен жұмыс істеп тұрған жаз немесе қыста жылытқыштар қосылып тұрған кезде немесе жабдықты бұзатын жаңбыр немесе қарлы дауыл сияқты қолайсыз ауа-райынан кейін қуат күшінің ең жоғары уақытына дейін. Бұл индикатор пайда болған кезде ақауларды анықтайтынын біле отырып, бізге жан тыныштығын беретін жылдам тексеру. Бұл электр қуатының үзілуі өмір мен өлімге әкелуі мүмкін аурухананың электр желілері немесе тоқтап қалудың құны қымбат тұратын өнеркәсіптік өндіріс желілері сияқты маңызды орындарда өте маңызды - егер құрылғы ол жерде істен шықса, шығындар үлкен болады.
Төмен батарея (төмен кернеу) дабылды елеусіз қалдыру оңай, бірақ бұл құрылғының тоқтаусыз жұмыс істеуінің кілті. Көптеген ақаулар индикаторлары батареяларда жұмыс істейді, әсіресе қуат көзін оңай пайдалана алмайтын жерлерде. Бұл функция нақты уақытта батарея деңгейін бақылайды. Батарея кернеуі тым төмен түсіп кеткенде, құрылғы төмен батарея дабылын қосады — әдетте панельде белгілі бір индикатор шамы бар. Бұл бізге құрылғы күтпеген жерден өліп қалмас бұрын батареяны ауыстыруға көп уақыт береді. Елестетіп көріңізші, егер батарея зарядсызданып, ақауды жіберіп алса, бұл электр қуатының ұзақ үзілуіне немесе тіпті қауіпсіздікке қауіп төндіруі мүмкін. Бұл функция бізді бұл қиындықтан құтқарады, әсіресе алыс аудандарда батарея деңгейін тексеру үшін көлікпен жүру мәңгілікке созылады.
Бұл функциялардың ешқайсысы жалғыз жұмыс істемейді — олардың барлығы электр желісіне техникалық қызмет көрсетуді жеңілдету және қауіпсіз ету үшін біріктіріледі. Мысал ретінде қалалық жерасты кабельдік желісін қолданайық. Жерге қосу ақауы орын алса, жерге қосу сенсоры оны дереу алып, негізгі құрылғыға дабыл жібереді. Содан кейін негізгі блок бізді далада да, басқару орталығына да ескертеді. Біз ақаулықты тауып, оны түзетеміз, содан кейін дабылды өшіру үшін қолмен қалпына келтіру түймесін басыңыз. Біз заттарды жинап, кетер алдында құрылғының әлі де жұмыс істеп тұрғанына көз жеткізу үшін жылдам өзін-өзі тексеруден өткіземіз. Егер біз оны қалпына келтіруді ұмытып қалсақ, автоматты қалпына келтіру 8 сағаттан кейін іске қосылады, сондықтан маңызды мәселе емес. Ал егер батарея заряды таусылып қалса, батарея заряды аз дабыл бізге аймақта келесі жолы оны ауыстыруды білуге мүмкіндік береді. Бұл біркелкі жұмыс процесі ақауды өңдеудің әрбір қадамын қамтиды, уақытты үнемдейді және адамдық ақымақ қателерді азайтады.
| Қысқа тұйықталу дабылы | 50~1000А(зауыттық реттелетін)Қате ±5%, зауыттық шығыс: 600А |
| Қысқа тұйықталудың шамадан тыс токқа жауап беру уақыты | 0,03-5S (зауыттық реттелетін), зауыт: 0,25 |
| Жерге қосу дабылы | 10-100A(зауыттық реттелетін)Қате ±10%, зауыттық шығыс: 20А |
| Жердегі шамадан тыс токтың жауап беру уақыты | 0,03S~55 (зауыттық реттелетін), зауыт: 0,25 |
| Жоғары температура дабылы | 20~80℃(зауыттық реттелетін)Қате ±1℃, зауыттан бұрынғы:80℃ |
| Температураның жоғарылауына арналған құрғақ контакт сыйымдылығы | 230V/AC-0,1A,30V/DC-1A |
| Қысқа тұйықталу қашықтан жерге қосу релесі | 230V/AC-0,1A,30V/DC-1A |
| Жоғары температура дабылы | Реле 3 циклды шығарады (әрқайсысы 2 секунд) 750 мС параметріне орнату, 1250 мС қалпына келтіру) |
| Автоматты қалпына келтіру уақыты | 75 ~ 45 сағ (зауыттық реттеледі), зауыт уақыты: 8 сағ |
| Күту режиміндегі ток | ≤5μA |
| Кернеу деңгейі | 20 кВ төмен |
| Токқа төтеп беру қабілеті | 31,5КА/4С |
| Статикалық қуат тұтыну | ≤10μw |
| Әрекет саны | ≥4000 рет |
| Батарея сыйымдылығы | 3.6 Литий батареясы 2Ач |
| Еске салғышты қорғау деңгейі | Хост IP40, сенсор Ip65 |
| жұмыс ортасы | -25℃~+75℃ |
| ≤95%RH(конденсациясыз) | |
| ≤1000 метр |
