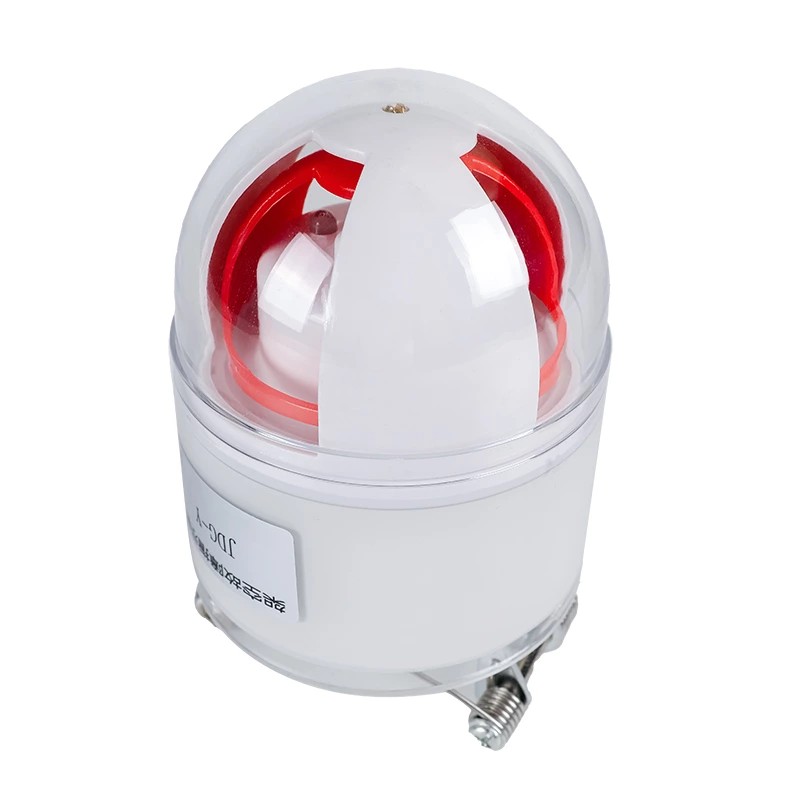

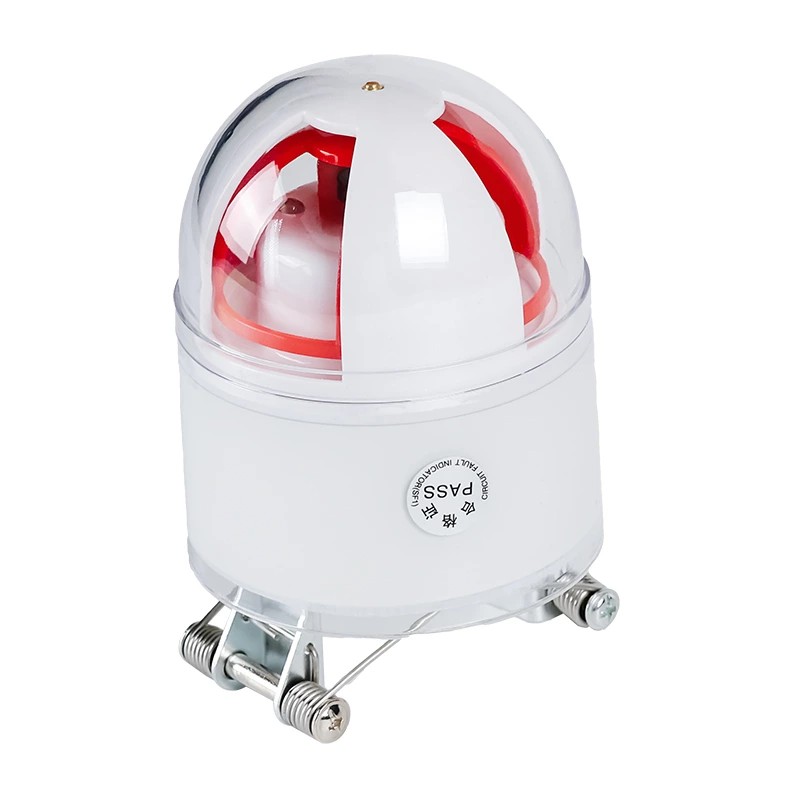

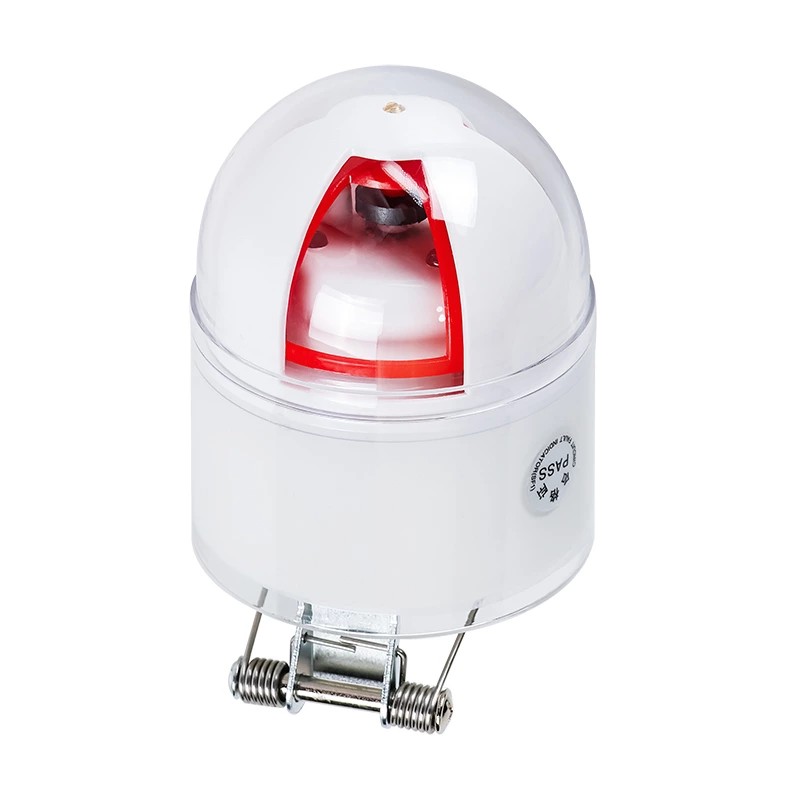

Comewill компаниясының JDG-F сапалы төртеуі бір қысу серіппелі тоқтатылған ақаулық көрсеткіші орташа және төмен вольтты қуат тарату жүйелерінде қолданылатын электромагниттік ақауларды анықтау құрылғысы болып табылады. Ол далалық инженерлерге қысқа тұйықталу ақаулығы орын алған желінің бөлігін жылдам анықтауға көмектеседі.
Жұмыс принципі
Қысқа тұйықталу тогы бақыланатын өткізгіш арқылы өткенде, құрылғы токтың кенеттен өзгеруін анықтайды.
Механизм көрінетін қызыл ақаулық индикатор картасын іске қосады.
Техникалық қызмет көрсету топтары белсендірілген индикаторларды сызық бойымен визуалды түрде таба алады.
Ақау нүктесі соңғы іске қосылған индикатор мен бірінші іске қосылмаған көрсеткіш арасында анықталады.
Бұл нақты аймақтарға бөлу әдісі қолмен саптық патрульдермен салыстырғанда тексеру уақытын айтарлықтай қысқартады.
Comewill теңшелген төртеуі бір-бір қысу серіппелі тоқтатылған ақаулық көрсеткіші JDG-F электр қуатын тарату желілерінде кеңінен қолданылады, мұнда ақаулардың жылдам орналасуы үзіліс ұзақтығын азайтуға және техникалық қызмет көрсету тиімділігін арттыруға көмектеседі.
JDG-F толық төртеуі бір қысылған серіппелі тоқтатылған ақаулық индикаторы сенімді анықтау мен көрсетуді қамтамасыз ету үшін бірге жұмыс істейтін бірнеше функционалды модульдерді біріктіреді.
Ток пен кернеуді анықтау модулі
Бұл модуль электромагниттік индукция мен электр өрісін анықтау арқылы желідегі ток пен кернеудің өзгеруін сезінеді. Бұл сенсорлық әдістер қуатталған өткізгіштермен тікелей байланысты қажет етпейді, бұл орнату қауіпсіздігін жақсартуға көмектеседі.
Ақаулық дискриминация тізбегі
Ішкі тізбек нақты қысқа тұйықталу ақауларын уақытша ауытқулардан немесе жүктеме өзгерістерінен ажырату үшін сигналдың ауытқуларын талдайды. Импортталған электрондық компоненттер мен микроконтроллерлер сигналды өңдеудің тұрақтылығын жақсартады.
Механикалық индикаторлық жетек жүйесі
Ақаулық расталғаннан кейін жетек механизмі қызыл флуоресцентті индикатор картасын іске қосады, ол қалпына келтірілгенге дейін көрініп тұрады. Механикалық құрылым сыртқы сенімділік пен ұзақ мерзімді жұмыс істеуге арналған.
Ақау күйінің дисплейі
Құрылғы күндізгі жарық кезінде және түнгі жарық жағдайында анық көрінуді қамтамасыз ету үшін ашық қызыл флуоресцентті жабынды пайдаланады. Дисплей механизмі ультракүлгін сәулеленудің ұзақ әсерінен кейін де өшуге қарсы тұрады.
Автоматты кешіктірілген қалпына келтіру
Ақаулық жағдай жойылғаннан кейін, JDG-F төртеуі бір қысу серіппесі тоқтатылған ақау индикаторы алдын ала орнатылған кідірістен кейін автоматты түрде қалпына келтіріледі. Бұл функция қашықтағы орындарда қолмен араласу қажеттілігін азайтады.
Ұзақ мерзімді сыртқы жұмысты қолдау үшін Comewill Four-in-one Compression Spring JDG-F аспалы ақаулық индикаторы арнайы материалдар мен құрылымдық дизайнды пайдаланады.
Авиациялық деңгейдегі тұрғын үй
Сыртқы қабық бір сатылы қалыптау технологиясымен жоғары берік авиациялық материалдарды қолдану арқылы шығарылады. Наноматериалды бетті өңдеу қоршаған ортаның ластануына және қартаюына төзімділікті жақсартады.
Никельмен қапталған магниттік компоненттер
Магниттік өткізгіштікті жақсарту және электромагниттік сезімталдықты жақсарту үшін негізгі магниттік элементтер никельмен қапталған.
Ауа райына төзімділік
Қоршау құрылымы мыналарға қарсы тұруға арналған:
Ультракүлгін сәулелену
Жаңбыр мен шаң
Ластанудың жиналуы
Бұл құрылым сыртқы қуат тарату орталарында құрылғының тұрақты жұмысын сақтауға мүмкіндік береді.
Тарату желісін бақылау жабдығы үшін көптеген жылдар бойы сенімді жұмыс істеу өте маңызды.
JDG-F төртеуі бір қысу серіппесі тоқтатылған ақаулық индикаторы мыналарды қамтиды:
Қызмет ету мерзімі 8 жылдан асатын жоғары өнімді батарея жүйесі
Төмен қуатты электронды схеманың дизайны
Тұрақты жұмыс үшін микроконтроллер негізінде басқару
Бұл мүмкіндіктер құрылғының жиі техникалық қызмет көрсетусіз бірнеше тексеру циклдері бойынша жұмысын жалғастыруын қамтамасыз етеді.
JDG-F төртеуі бір компрессиялық серіппелі тоқтатылған ақаулық индикаторы тікелей желіде орнатуға арналған, яғни құрылғыны тарату желісін өшірмей орнатуға болады.
Компрессиялық серіппенің аспалы құрылымы

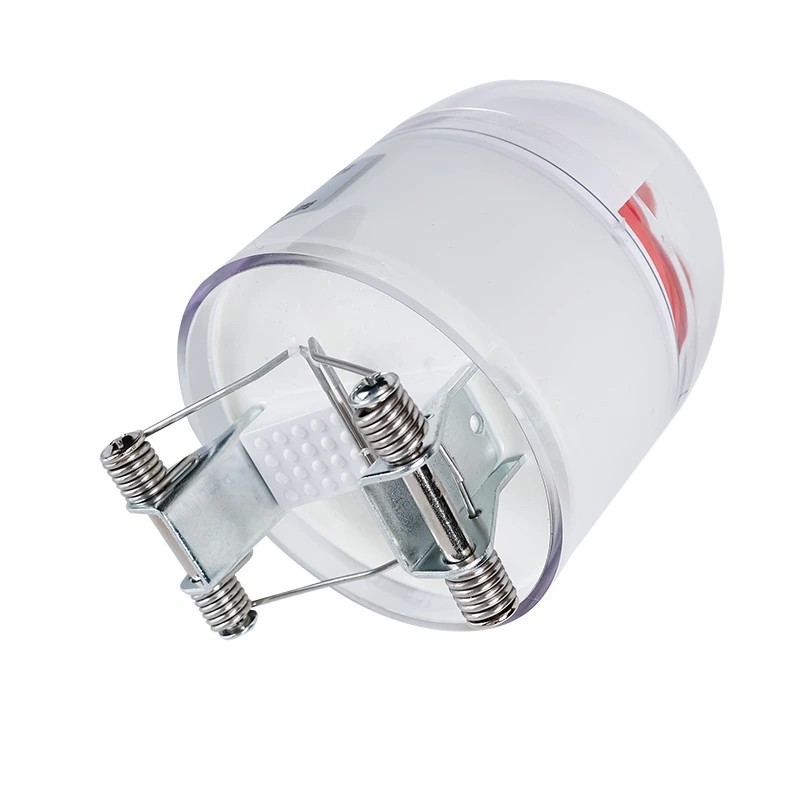

Көрсеткіш карта сымды қысу серіппелі құрылымын пайдаланады, бұл оның үстіңгі өткізгіштерге мықтап қысылуына мүмкіндік береді.
Негізгі орнату сипаттамалары мыналарды қамтиды:
Өткізгіштерді кесусіз орнату
Орнату кезінде электр қуатын өшіру қажет емес
Жалаңаш және оқшауланған өткізгіштердегі механикалық тұрақтылық
Бұл дизайн утилиталарға ақаулық көрсеткіштерін ең аз жұмыс үзілістерімен тарату желілері бойынша орналастыруға көмектеседі.
Comewill төртеуі бір қысу серіппесі тоқтатылған ақаулық индикаторы JDG-F бірнеше қуатты тарату сценарийлерінде пайдаланылады:
Әуе тарату желілері
Қысқа тұйықталу ақауларын анықтау және көрсету үшін тірек өткізгіштерге орнатылады.
Кабельді тарату жүйелері
Оқшауланған кабельдерде немесе жер асты кабельдік өткелдерінде қолданылады.
Тарату желісінің мониторингі
Техникалық қызмет көрсету топтарына ақаулық бөлімдерін жылдам анықтауға және мақсатты тексерулерді ұйымдастыруға көмектеседі.
Коммуналдық қызмет көрсету операциялары
Ақаулықтарды тезірек жоюды қолдайды және толық желілік патрульдік тексерулерге кететін уақытты азайтады.
Қытай өндірушісі және зауыты ретінде Comewill тарату желісін бақылау құрылғыларын өндіру мен жеткізуді қамтамасыз етеді.
Мүмкіндіктерге мыналар жатады:
OEM және теңшелген өнім конфигурациялары
Инженерлік жобалар үшін тұрақты өндірістік қуат
Өндіріс және құрастыру кезінде сапаны бақылау
Comewill төртеуі бір қысылған серіппелі тоқтатылған ақаулық көрсеткіші JDG-F Қытайда жасалған ақауларды анықтау құрылғыларының Қытай жеткізушісін іздейтін жаһандық коммуналдық қызметтерге, инженерлік мердігерлерге және электр жабдықтарын таратушыларға қол жетімді.
Қысқа тұйықталуды анықтау принципі:
Қысқа тұйықталу ақауларының сипаттамаларына сүйене отырып, әрекет критерийі қорғаныс құрылғысының электр қуатының бұзылуымен бірге жүретін токтың кенеттен өзгеруі болып табылады. Ақаулық индикаторлар диаграммасының интерпретация логикасы келесідей: егер А фазасының 2, 5 және 8 индикаторлары және 2 жолының С фазасының 3, 6 және 9 индикаторлары қызыл түске айналса, 11 және 12 индикаторлары ақ болып қалатын болса, онда сол шығыс сызық нүктесінде қысқа тұйықталу ақаулығы орын алғанын анықтауға болады.
| Қолданылатын кернеу деңгейі | 6~35кВ | |
| Қолданылатын сым тогы | ≤600A | |
| Қолданылатын сым диаметрі | 16мм²≤d≤240мм² | |
| Әрекетке жауап беру уақыты | 0,06с≤t≤3с | |
| Әрекетті қалпына келтіру уақыты | 6/12/24/36 сағат қосымша | |
| Әрекет саны | ≥5000 рет | |
| Статикалық қуат тұтыну | ≤10μw | |
| жұмыс ортасы | температура | -35℃~+75℃ |
| ылғалдылық | ≤95%RH(конденсациясыз) | |
| биіктік | ≤1000 метр | |
