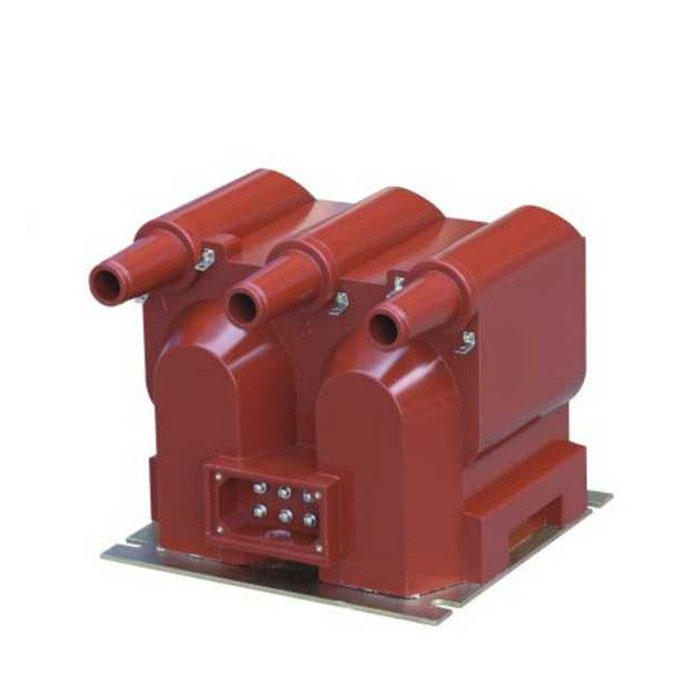

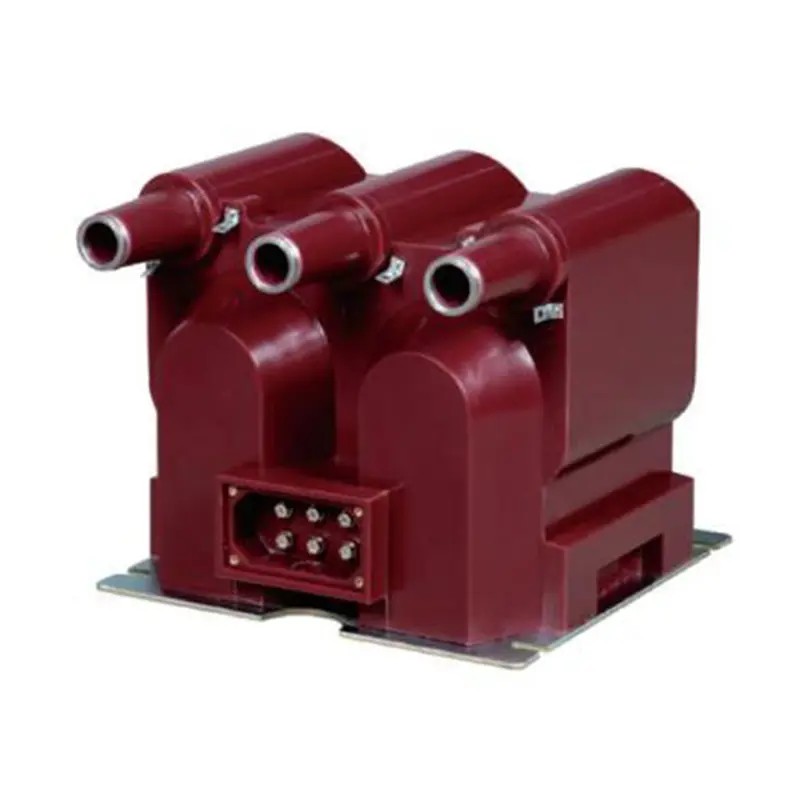

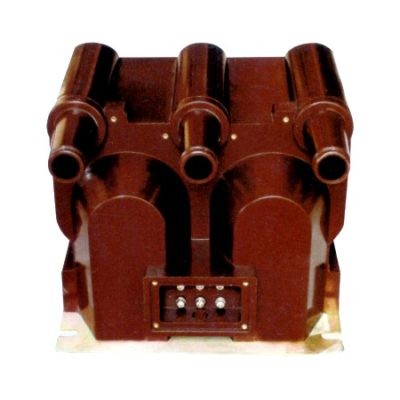

Қытайдағы кәсіби өндіруші ретінде Comewill сізге жоғары сапалы JSZV12-10R кернеу трансформаторын ұсынғысы келеді. Өзінің құрылымдық бейімделуінен басқа, трансформатор жұмыс қауіпсіздігі мен үздіксіздігімен ерекшеленеді. Ерекше ерекшелігі оның жылдам ауыстырылатын сақтандырғыш конструкциясы болып табылады — A, B және C фазаларының бастапқы орамдары қысқа тұйықталудан қорғайтын сақтандырғыштармен біріктірілген, оларды жүйе жұмысын тоқтатпай екінші терминал арқылы ауыстыруға болады.
JSZV12-10R әртүрлі сайт жағдайларына бейімделуге арналған. Ол стандартты үш фазалы «V» типті сым конфигурациясын қолдайды және орнату және жүйені жобалау үшін икемділік ұсынатын екі тәуелсіз бір фазалы блокқа ыңғайлы түрде бөлшектелуі мүмкін.
JSZV12-10R кернеу трансформаторы өлшеу дәлдігі мен пайдалану сенімділігін үйлестіре отырып, 10 кВ ішкі қуат жүйелерінің қатаң талаптарын қанағаттандыру үшін арнайы жасалған.

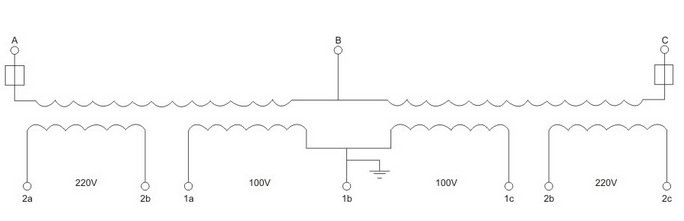

1. Қосарлы-екінші шығыс функционалдығы:
100 В шығысы: кернеуді жоғары дәлдікпен өлшеуге және энергияны өлшеуге арналған.
220 В шығысы: Басқару механизмдері үшін сенімді қосалқы қуат көзі ретінде қызмет етеді, қосымша қуат компоненттеріне қажеттілікті азайтады.
2.Жоғарғы оқшаулау және беріктік:
Жоғары сапалы эпоксидті шайырмен толығымен тығыздалған, керемет ылғалға төзімділік, оқшаулау беріктігі және қартаюдан қорғау - күрделі немесе жоғары ылғалдылықтағы ішкі орталар үшін өте қолайлы.
Төмен шығындар мен тұрақты өнімділікті қамтамасыз ету үшін жоғары сапалы суықтай илектелген кремний болат табақ өзектерімен жасалған.
3. Қауіпсіздікті кешенді қорғау:
Барлық бастапқы орамдарда орнатылған сақтандырғыштар қысқа тұйықталудан сенімді қорғанысты қамтамасыз етеді.
Сақтандырғышты ауыстыру қарапайым және жүйені өшіруді қажет етпейді, бұл максималды жұмыс уақытын қамтамасыз етеді.

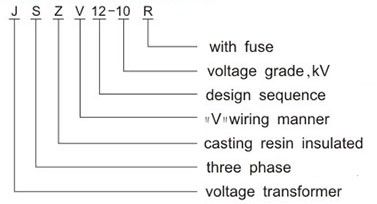

| Код | Мағынасы | Сипаттама |
| J | Кернеу трансформаторы | Бірден тану үшін жабдық санатын анықтайды. |
| S | Үш фазалы | Көп тізбекті өлшеу және қорғау қажеттіліктерін қанағаттандыру үшін үш фазалы қуат жүйелеріне арналған. |
| Z | Эпоксидті шайыр құйылған оқшаулау | Ылғалға төзімділігі мен беріктігін арттыру үшін толығымен құйылған оқшаулау процесін көрсетеді. |
| V | V-типті сымдар | Орнату икемділігін қамтамасыз ететін сым конфигурациясын білдіреді. |
| 12-10 | Дизайн және кернеу рейтингі | 12 - дизайн сериясы; 10 жүйе талаптарына дәл сәйкес келетін номиналды кернеуді (10кВ) білдіреді. |
| R | Сақтандырғышпен | Жұмыс қауіпсіздігін арттыру үшін біріктірілген қысқа тұйықталудан қорғауды білдіреді. |
Ұзақ мерзімді тұрақтылық пен сенімділікті қамтамасыз ету үшін JSZV12-10R кернеу трансформаторы келесі қоршаған орта параметрлерінде жұмыс істеуге арналған. Терең өндірістік тәжірибесі бар кәсіби зауыт ретінде Comewill стандартты емес жағдайларға бейімделген бейімделулерді де қамтамасыз ете алады.
Температура диапазоны: -5°C және +40°C
Биіктік: ≤ 1000м (биіктік қондырғылар үшін арнайы шешімдер қолжетімді)
Салыстырмалы ылғалдылық: ≤ 80%
Қоршаған орта: коррозиялық газдар, булар немесе өткізгіш шаң (мысалы, көміртек немесе металл ұнтағы) жоқ.
Діріл және соққы: Орнату орны күшті тербелістерден немесе механикалық соққылардан таза болуы керек.
1-форма: өлшеуге арналған кернеу трансформаторының техникалық деректері
| Түр | Номиналды кернеу коэффициенті(V) | Дәлдік класы және номиналды шығыс (VA) | Maxoutput(VA) | номиналды оқшаулау деңгейі (кВ) | |
|
|
|||||
| 0.2 сынып | 0,5 сынып | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Түр | Номиналды кернеу коэффициенті(V) | Дәлдік класы және номиналды шығыс (VA) | Maxoutput(VA) | номиналды оқшаулау деңгейі (кВ) | |
|
|
|||||
| 0.2 сынып | 0,5 сынып | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
2-форма: кернеу трансформаторының техникалық өрісі, ажыратқыштың жұмыс күші
| Түр | Номиналды кернеу қатынасы(V) | Дәлдік класы және номиналды шығыс (VA) | Қысқа уақыт максималды шығыс қуаты (VA) | номиналды оқшаулау деңгейі (кВ) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0,1 | 7.2/32/60 |
Ескертпелер: Ажыратқыштың жұмыс істейтін қуат көзі үшін төзімділік кернеуі 15% аспауы керек.
