Қытайдағы кәсіби өндіруші Comewill компаниясынан CTX түріндегі сапалы нөлдік тізбекті ток трансформаторын сатып алыңыз.
Comewill берік CTX типті шаршы нөлдік тізбекті ток трансформаторының негізгі функциясы токтың нөлдік ретті құрамдас бөлігін - өнеркәсіпте «нөлдік желі тогы» деп те аталатын үш фазалы токтардың қосындысын түсіру болып табылады, өйткені токтың бұл бөлігі үш фазалы жүйенің нөлдік өткізгішінде өтеді. Жердегі ақауларды анықтау талаптары бар сатып алу сценарийлері үшін оның мақсатты дизайны қорғанысты дәлірек етеді және электр жүйесінің тұрақтылығын қамтамасыз ету үшін сатып алудың негізгі таңдауы болып табылады.
Практикалық қолдануда CTX типті шаршы нөлдік тізбекті ток трансформаторы релелік қорғаныс құрылғыларымен немесе сигналдық жүйелермен бірге жұмыс істейді. Қуат жүйесінде нөлдік ретті жерге тұйықтау тогы пайда болған кезде (мысалы, электр тогының соғуы немесе тізбектегі ағып кету ақауы) трансформатордың екінші жағы тиісті нөлдік тізбекті токты дереу шығарып, екінші желідегі тиісті жабдықтың әрекетін іске қосады, мысалы, қоректендіруді өшіру, дабыл сигналдарын беру және т.б., қорғаныс және бақылау функцияларына жылдам қол жеткізу үшін. Бұл сенімді байланыс өнімділігі қауіпсіздікті қорғау жабдығын таңдау кезінде сатып алушы үшін оны бірінші кезекте қарастырады.
Орнатқан кезде нөлдік тізбекті ток құрамдас бөлігіне пропорционал сигналды шығару үшін оны үш фазалы жүйенің бейтарап өткізгішіне жай ғана қойыңыз. Ақаулық ток аз болса да, ол жерге қосу ақауларын дәл анықтай алады, ақаулар салдарынан жабдықтың зақымдалуын тиімді болдырмайды және персоналдың электр тогының соғу қаупін айтарлықтай азайтады. Сондықтан бұл электр қуатын тарату жүйелерінде, қозғалтқышты басқару орталықтарында және жерге тұйықталуға бейім басқа электр құрылғыларында жоғары жиілікті сатып алынатын қауіпсіздікті қорғау жабдығы.
Егер сізде сапалы CTX типті шаршы нөлдік тізбекті ток трансформаторын жаппай сатып алу немесе теңшеу қажет болса немесе техникалық кеңес қажет болса, Welcome (Wenzhou) Electric Co., Ltd. өнеркәсіп, сауда және инфрақұрылым сияқты әртүрлі салалардағы жобалардың сатып алу қажеттіліктерін толығымен қанағаттандыру және электр қауіпсіздігін қамтамасыз ету үшін бір реттік кәсіби қызметтерді ұсына алады.
CTX үш фазалы электр жүйелеріне арналған қарапайым, сенімді құралдар - міне, олар нақты әлемдегі орнатуларда жақсы жұмыс істейді:
Теңгерімсіз ток пен жерге тұйықталуларды ұстайды: Қытайда жасалған бұл CTX типті шаршы нөлдік тізбекті ток трансформаторлары үш фазалы жүйелердегі теңгерімсіз токты өлшейді (бұл үш фазалық токтардың жалпы сомасы). Егер ақаулық ток бір немесе бірнеше фазалық өткізгіштерден жерге ағып кетсе - жерге тұйықталу дегеніміз не - CTX оны дереу анықтайды.
Кішігірім токтарға өте сезімтал: жерге тұйықталу токының тіпті кішкентай биттері де олардан өте алмайды. Бұл жабдықты сынудан сақтау және жұмысшыларды электр тогының соғуынан қорғау үшін өте маңызды.
Кедергілер болса да дәл болып қалады: олар электр шуы көп болса да немесе жүйеде кедергілер болса да, олар токтың нөлдік ретті құрамдас бөлігінің дәл көрсеткіштерін береді. Шулы болған кезде дақ деректер болмайды.
Орнату оңай, бос уақытты қажет етпейді: оларды үш фазалы жүйенің нөлдік өткізгішінің айналасына ораңыз. Тізбекті үзудің немесе жүктемені өшірудің қажеті жоқ - орнату жылдам және жұмысқа кедергі жасамайды.
Әртүрлі жиіліктермен жұмыс істейді: CTX типті төртбұрышты нөлдік тізбекті ток трансформаторы 50Гц-тен 400Гц-ке дейін жұмыс істейді, ең көп таралған электр қондырғыларын қамтиды. Бұл стандартты өнеркәсіптік жүйе немесе мамандандырылған нәрсе болсын, олар дәл сәйкес келеді.
Жүйеңізді ауырлатпайды: олардың жүктемесі төмен, сондықтан олар тізбекке қосымша күш түсірмейді. Олар сіз пайдаланып жатқан басқа өлшеу құралдарының дәлдігін төмендетпейді.
Тұтастай алғанда, CTX - сенімді, дәл жұмыс күші. Олар электр жүйелерін жерге тұйықталудан қорғаудың, адамдар мен жабдықтардың қауіпсіздігін қамтамасыз етудің кілті болып табылады, сондықтан олар өнеркәсіптік және коммерциялық электрлік қорғауға арналған.
| Электрлік параметрлер | Механикалық параметрлер | ||
| Жиілік | 50~400Гц | Shell | ABS（жалынға төзімділік дәрежесі 94-V0） |
| Бағаланған кіріс | 10мА~5А | Боббин | PBT |
| Өлшеу диапазоны | 10%In~130%In | темір өзегі | Ни болат/нанокристалды |
| Номиналды шығыс | 0~1в (А немесе) 0~0,25мА | Ішкі құрылым | Экологиялық таза эпоксидті шайыр құю |
| Қатынас айырмашылығы | ≤±0,1% | Құрылыс жоспары | Бұрандалы бекіту |
| Фазалық айырмашылық | ≤±10 | Жұмыс температурасы | -25℃~ +75℃ |
| Диэлектрлік күш | 2,5КВ/1мА/1мин | Қоршаған ортаның ылғалдылығы | ≤85% |
| Оқшаулауға төзімділік | DC500V/1000МΩ/мин | Сымдарды қосу әдісі | Терминал түрі/экрандалған бұралған сым 1,5м |

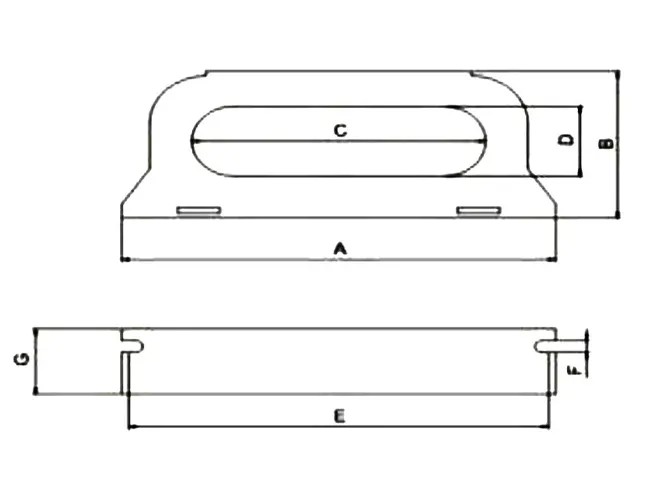

Механикалық өлшем (тек анықтама үшін)
| Модель сипаттамалары | Өлшемдері | |||||||
| Анықтамалық ток | A | B | C | D | E | F | G | |
| CTX-1025 | ≤100A | 155 | 63 | 105 | 30 | 148 | 5 | 28 |
| CTX-1432 | ≤225A | 205 | 75 | 145 | 35 | 198 | 5 | 28 |
| CTX-1832 | ≤400A | 245 | 75 | 184 | 35 | 238 | 5 | 28 |
| CTX-2245 | ≤630A | 295 | 95 | 229 | 50 | 288 | 5 | 28 |
| CTX-2645 | ≤1250A | 388 | 110 | 318 | 60 | 381 | 6 | 29 |
