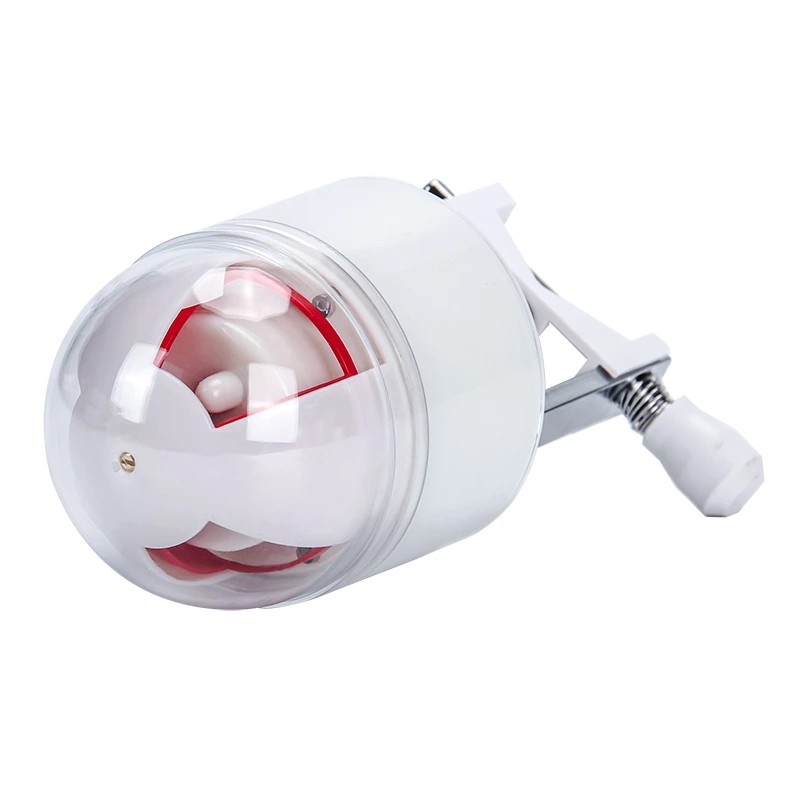

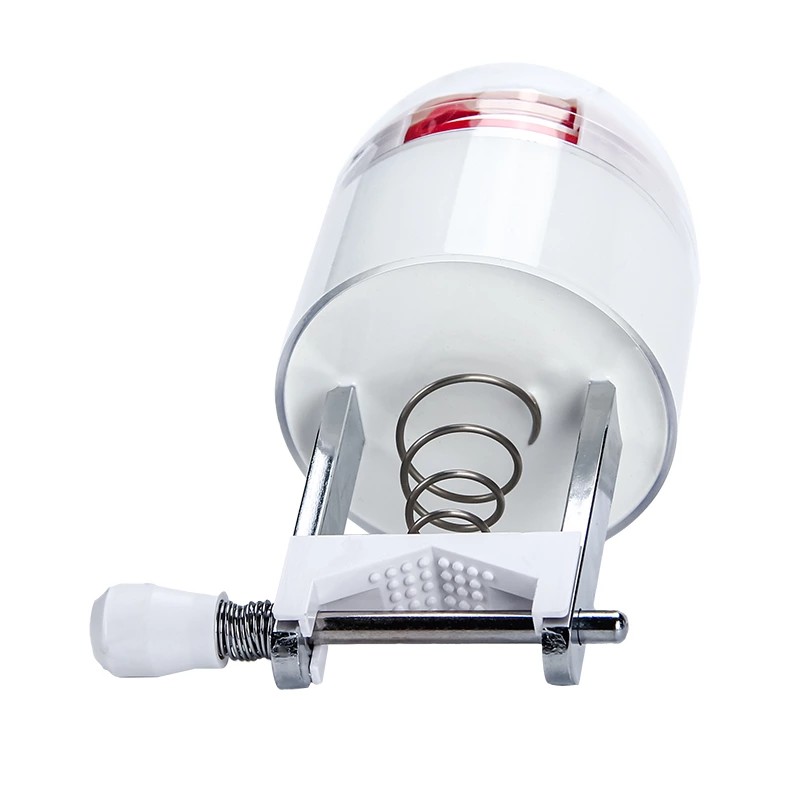

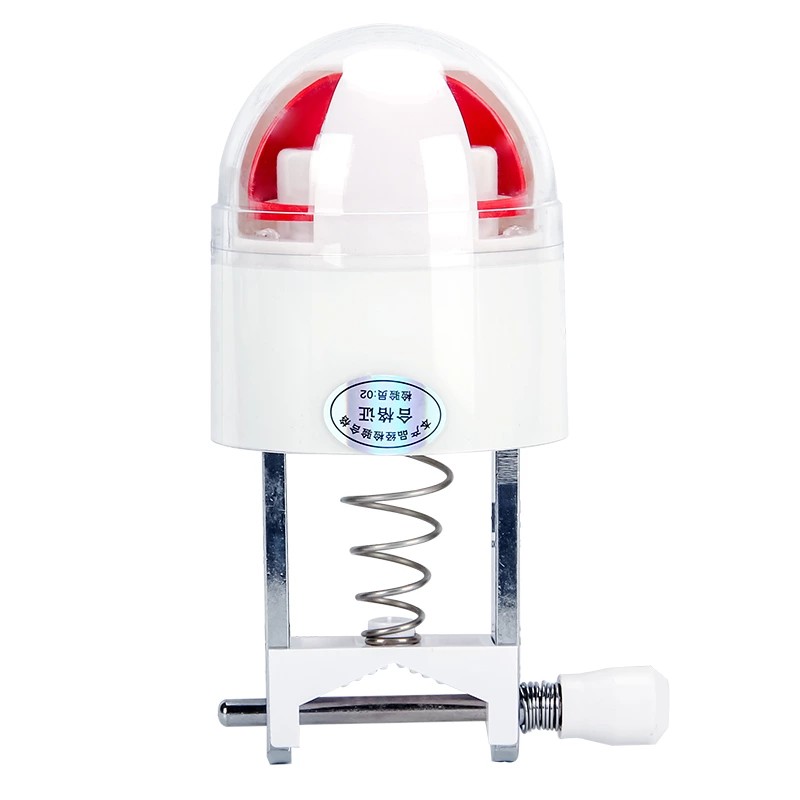

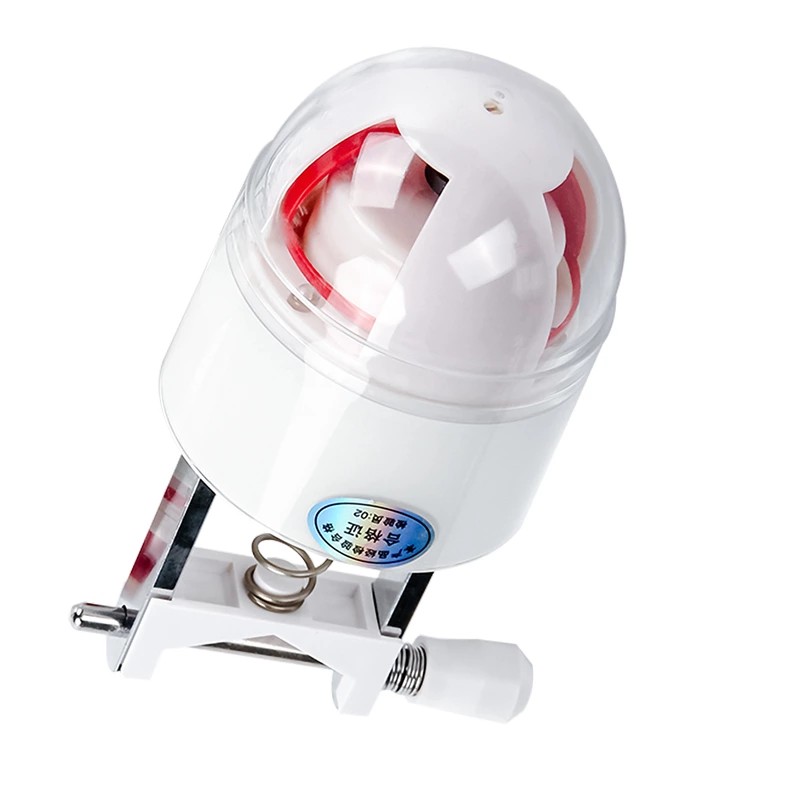

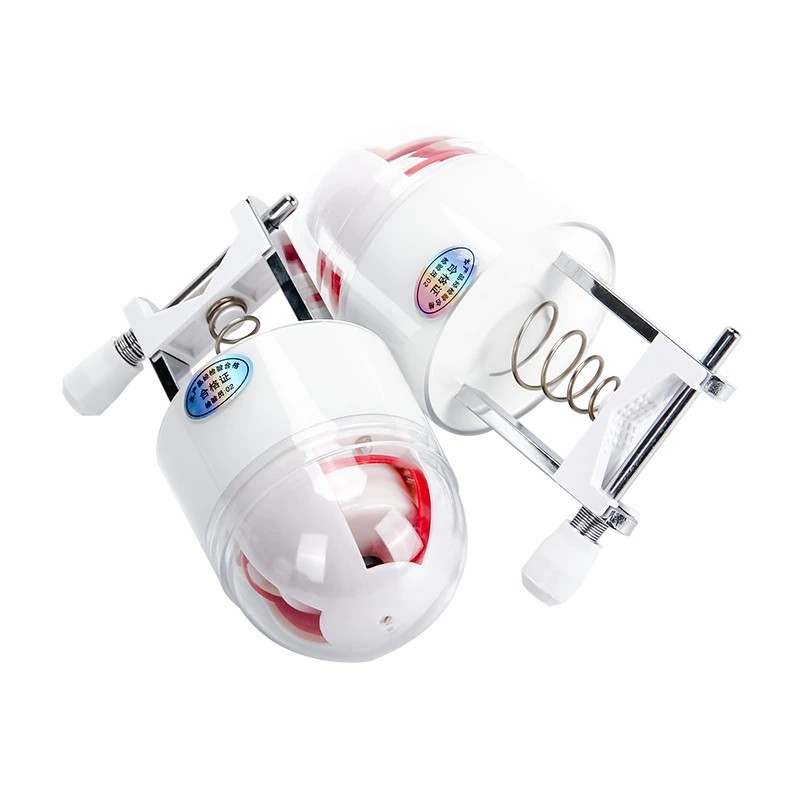

Тартылатын үстіңгі ақаулық индикаторы JDX жерге қосу локаторы

Қытайдағы кәсіби өндіруші ретінде, Comewill компаниясының жоғары сапалы тартылатын үстіңгі ақаулық индикаторы JDX жерге тұйықтау локаторы анықтау принципі ретінде контактісіз электромагниттік индукцияны пайдаланады, қызыл тұйықталу белгісі арқылы қысқа тұйықталу ақауының анық көрнекі көрсеткішін қамтамасыз етеді. Құрылғының қабығы қартаюға қарсы материалдармен өңделеді, ал дисплейде флуоресцентті материалдарды пайдаланып, тіпті түнде де анық көрінуді қамтамасыз етеді. Тұрақты инвентаризацияны немесе теңшелген параметрлерді қажет ететін тұтынушылар үшін бұл жоғары сапалы өнім тікелей зауыттан бәсекеге қабілетті төмен бағамен жеткізіліп, техникалық қызмет көрсету топтарына ақауларды анықтау уақытын қысқартуға көмектеседі.

Тартылатын үстіңгі ақаулық индикаторы JDX жерлендіру локаторы - Comewill компаниясы әуе электр тарату желілері үшін әзірлеген ақауларды анықтау құрылғысы. Бұл құрылғы электромагниттік индукция арқылы желі тоғының өзгеруін бақылайды. Қысқа тұйықталу ақаулығы орын алған кезде ол қызыл ақау индикаторын көрсету үшін механикалық айналдыру механизмін іске қосады. Оның құрылымы нано-беттік өңдеу технологиясымен біріктірілген бір бөліктен тұратын қалыптау процесін пайдаланады, бұл оған ластануға қарсы және қартаюға қарсы қасиеттерді береді, бұл оны сыртқы әуе желілерінде ұзақ мерзімді жұмыс істеуге жарамды етеді.

Негізгі жұмыс принципі

1. Ақаулықты анықтау логикасы

Тартылатын үстеме ақаулық индикаторы JDX жерге қосу локаторы қысқа тұйықталу кезінде токтың кенет өзгеруіне негізделген ақауларды анықтайды. Қысқа тұйықталу ақаулығы орын алған кезде ақаулық ток орнату нүктесі арқылы өтеді. Құрылғының ішіндегі токты анықтау элементі токтың кенеттен өзгеруін сезінеді және бір уақытта кейінгі қорғаныс әрекеттері желінің қуатын жоғалтады. Осы екі шарт бірігіп әрекеттің негізін құрайды.

Әуе желісінде орнатылған JDX ақауының индикаторы электромагниттік индукция арқылы желі тоғын анықтау арқылы жұмыс істейді. Қалыпты жұмыс жағдайында құрылғы төмен қуатты күту режимінде болады; қысқа тұйықталу тогы өткенде индукцияланған сигнал алдын ала белгіленген шекті мәннен асып, жетек механизмін іске қосады.

2. Ақаулықты анықтау әдісі

Нақты тексерулерде бірнеше JDX индикаторлары сызық бойымен аралықта орнатылады. Ақаулық орын алған кезде қуат көзі жағынан ақаулық нүктеге дейінгі барлық көрсеткіштер қызыл түске айналады, ал ақаулық нүктесінің артындағы индикаторлар ақ болып қалады. Инспекторларға тек маршрут бойынша индикатор күйін байқау қажет; соңғы қызыл индикатор мен бірінші ақ индикатор арасындағы бөлік ақаулық орны болып табылады. Бұл әдіс дәстүрлі толық желілік тексерулердің жұмыс жүктемесін жергілікті учаскелерді тексеруге дейін азайтады, ақауларды анықтау тиімділігін айтарлықтай арттырады.

3. Механизмді қалпына келтіру

Ақаулық жойылып, қуат қалпына келтірілгеннен кейін жабдық алдын ала белгіленген уақыттан кейін автоматты түрде қалпына келтіріледі. JDX Жерге қосу локаторы 6, 12, 24 және 36 сағатты таңдауға болатын қалпына келтіру уақытын ұсынады, бұл әртүрлі желілердің жұмыс қажеттіліктеріне бейімделу үшін, персоналдың полюске көтерілуін қолмен қалпына келтіру қажеттілігін болдырмайды.

Өнімнің құрылымы мен материал сипаттамалары

1. Қабық материалы

Тартылатын үстіңгі ақаулық индикаторы JDX жерлендіру локаторы беріктігі жоғары аэроғарыштық материалдар мен нанотехнологияларды пайдалана отырып, бір бөлікте жасалған. Қабық келесі сипаттамаларға ие:

Жоғары мөлдірлік: ішкі айналдыру күйін бақылауды жеңілдетеді

Дақтарға төзімділік: Кір бетке оңай жабыспайды

Қартаюға төзімділік: ашық күннің ұзақ әсерінен сынғыш болмайды

Техникалық қызмет көрсетусіз: жобаланған қызмет мерзімі ішінде қосымша техникалық қызмет көрсетуді қажет етпейді

2. Негізгі компонент құрамы

3. Көрсету әдісі

Тартылатын үстіңгі ақаулық индикаторы JDX жерге қосу локаторы механикалық флип-жоғарғы дисплейді пайдаланады. Ол қалыпты жұмыс кезінде ақ болады және ақауды көрсету үшін жоғары аударылғанда қызылға айналады. Қызыл жағы флуоресцентті материалмен қапталған, бұл оны табиғи күндізгі жарықта жақсы көрінеді және түнде немесе аз жарық жағдайында әлі де анықтауға мүмкіндік береді. Өндіруші ретінде, Comewill дисплей материалдарын таңдауда ауа-райына төзімділікке басымдық береді, айналмалы компоненттердің ұзақ уақыт ультракүлгін сәулесінің әсерінен босап кетпеуін немесе деформацияланбауын қамтамасыз етеді.

Орнату сценарийлері және анықтау әдістері: қауіпсіз және жан-жақты

Бұл көрсеткіштер қайда баруға болатынына қатысты өте икемді. Біз оларды әуе желілеріне (инженерлік бағаналардағылар), әуе кабельдеріне, жер асты кабельдеріне (қала астында көмілгендер) және тіпті тарату құрылғыларының шкафтарының ішіндегі шиналарға орнатамыз. Негізінде, кез келген жерде қысқа тұйықталу ақаулары тарату жүйесінде пайда болуы мүмкін.
Олар әртүрлі нүктелерде қолданылғандықтан, олардың сезу әдістері қауіпсіз болуы үшін жасалған - ток өткізетін бөліктермен тікелей байланыс жоқ. Кернеуді анықтау үшін олар желі айналасындағы кеңістіктік электр өрісінің потенциалдық градиентін сезінеді. Токты анықтау үшін олар электромагниттік индукцияны пайдаланады, мысалы, трансформатор қалай жұмыс істейді. Бұл байланыссыз дизайн ойынды өзгертеді: ол құрылғыны (және бізді) жоғары кернеуден сақтайды және орнатуды жеңілдетеді. Оларды орнату үшін желіні кесудің немесе электр қуатын өшірудің қажеті жоқ - жай ғана қысып, өтіңіз.

ОПЕРАЦИЯЛЫҚ ПРИНЦИП

Қысқа тұйықталуды анықтау принципі:

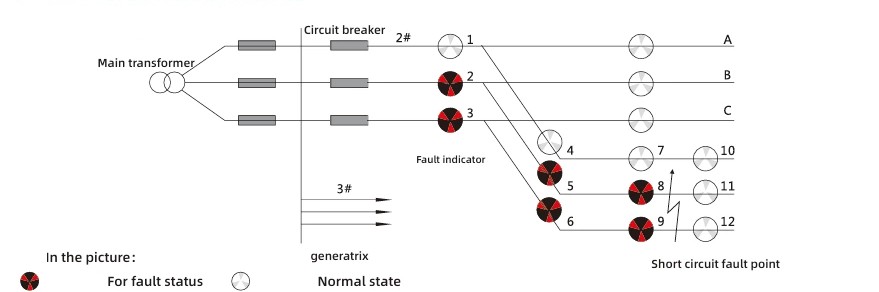

Қысқа тұйықталу құбылыстарының сипаттамаларына сүйене отырып, әрекет критерийі ретінде қорғаныс құрылғысының электр қуатының үзілуімен жүретін қысқа тұйықталу кезінде токтың кенеттен өзгеруі қолданылады. Ақаулық индикатор диаграммасын түсіндіру әдісі келесідей: 2-жолдың А фазасының 2, 5 және 8 индикатор шамдары В фазасында индикатор шамдары жанбаған кезде, С фазасының 3, 6 және 9 индикатор шамдары қызыл болып жанған кезде, 11 және 12 индикатор шамдары ақ болып қалатын болса, сол шығыс желі нүктесінде қысқа тұйықталу ақаулығының орын алғанын анықтауға болады.
