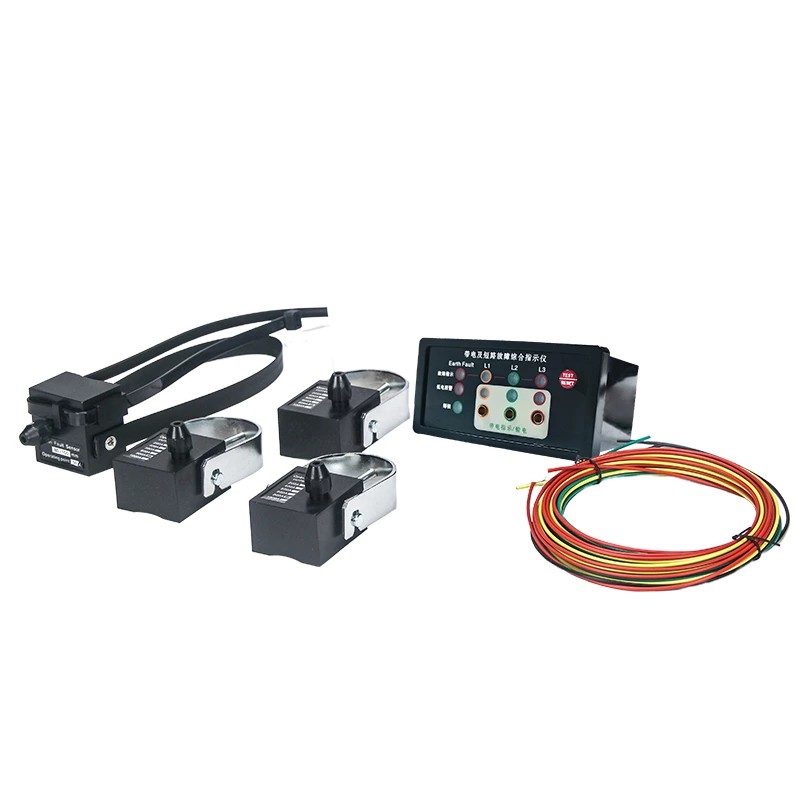

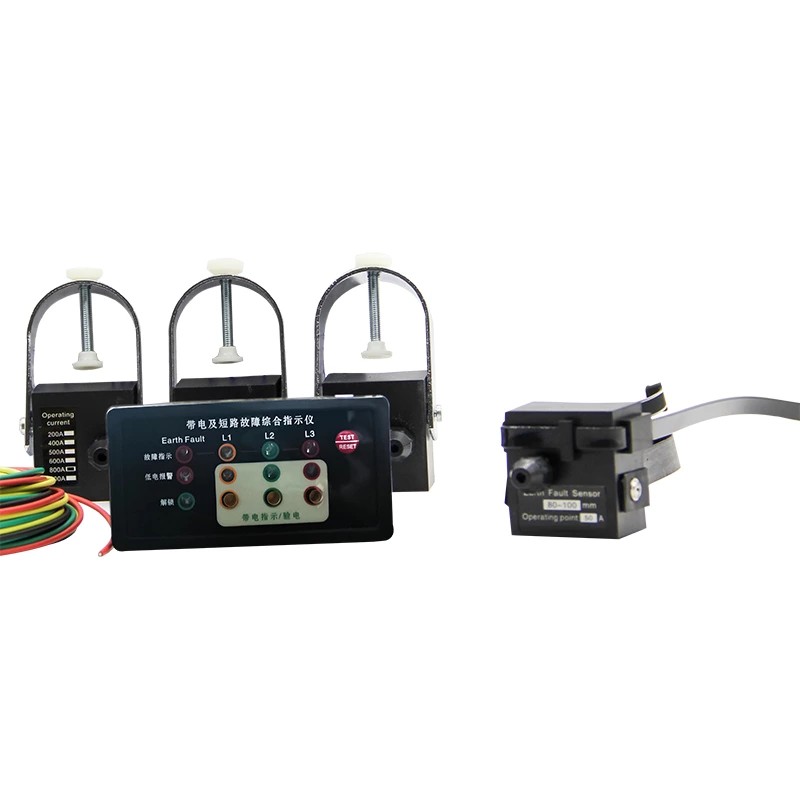

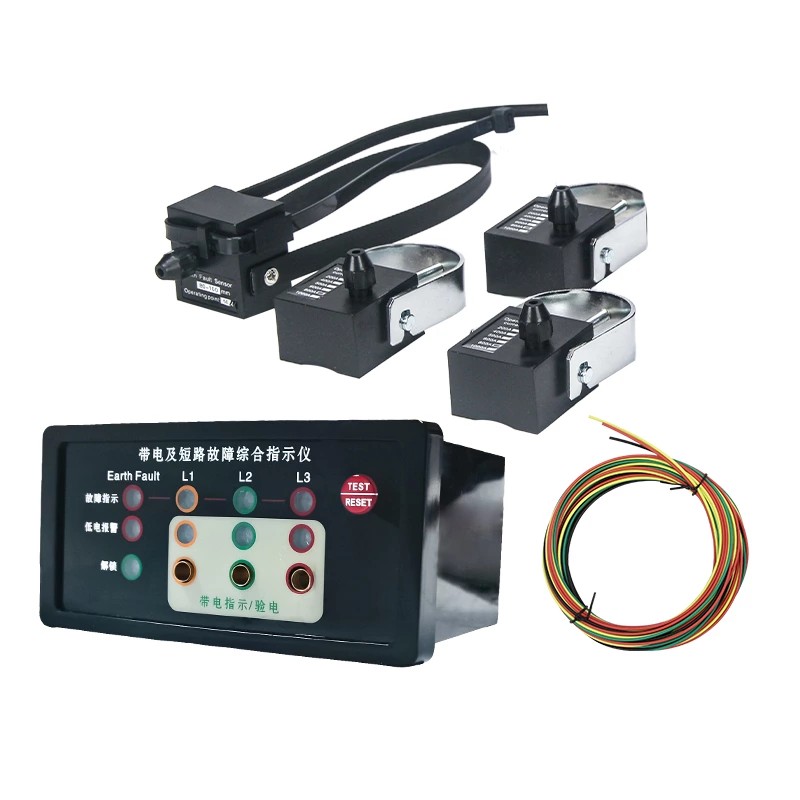

Тікелей күйі бар EKL-4DXN желі ақауының индикаторы - бұл Comewill компаниясы 20 кВ төмен жоғары вольтты тарату құрылғылары мен тарату желілері үшін арнайы әзірлеген онлайн бақылау құрылғысы. Бұл құрылғы ақауды анықтау, ток индикаторы және фазаны тексеру функцияларын біріктіреді. Модульдік дизайн мен талшықты-оптикалық байланыс технологиясын қолдана отырып, ол күрделі электромагниттік орталарда тұрақты жұмыс істей алады, күнделікті тексерулер мен қуат жүйелеріндегі ақауларды диагностикалауға сенімді қолдау көрсетеді.
Қысқа тұйықталу ақауының дабылы
Желіде қысқа тұйықталу орын алған кезде, EKL-4DXN желісіндегі ақаулық индикаторына орнатылған қысқа тұйықталу сенсоры тікелей күйі бар токты дереу түсіріп, дабыл сигналын талшықты-оптикалық кабель арқылы негізгі компьютерге жібереді. Талшықты-оптикалық байланыс сигналды таратуға тарату құрылғысының ішіндегі электромагниттік шудың әсерін болдырмай, кедергіге қарсы күшті мүмкіндіктерге ие. Сигнал алғаннан кейін негізгі компьютер тиісті қысқа тұйықталу ақауының индикатор шамын қосады, бұл жергілікті қызметкерлерге ақаулы тізбекті жылдам табуға көмектеседі.
Жерге тұйықталу дабылы
Жерге қосу сенсоры желінің нөлдік тізбекті тогын үздіксіз бақылайды. Жерге тұйықталу тогы алдын ала орнатылған дабыл шегіне жеткенде немесе одан асқан кезде сенсор негізгі құрылғыға оптикалық талшық арқылы сигнал жібереді, ал негізгі құрылғы жерге тұйықталу дабылын дереу іске қосады. Бұл функция жерге тұйықталуларды ерте анықтауға көмектеседі, жабдықтың оқшаулауының одан әрі нашарлауын болдырмайды және электр тогының соғу қаупін азайтады.

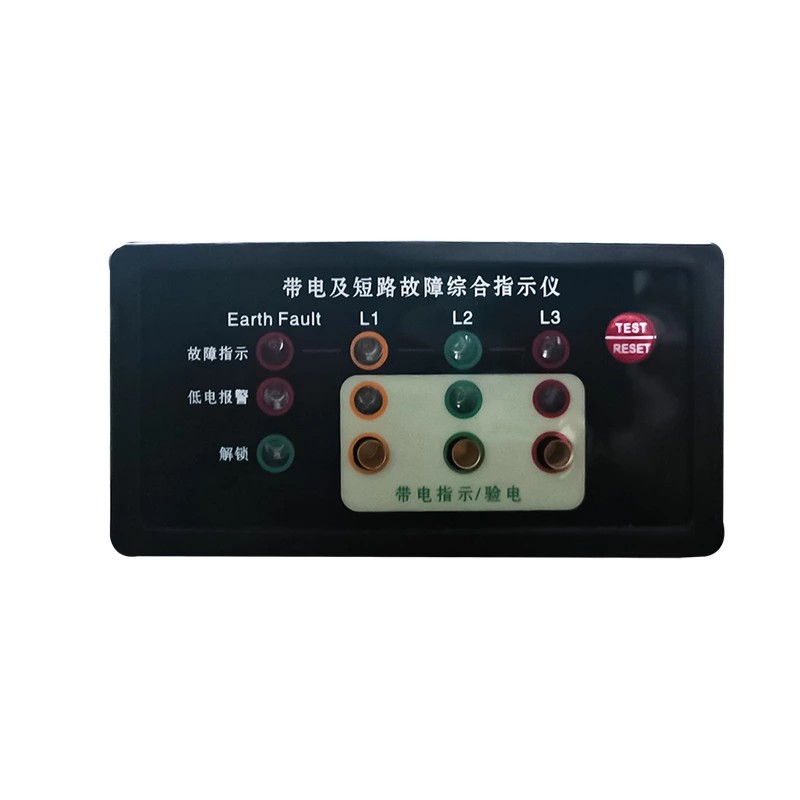

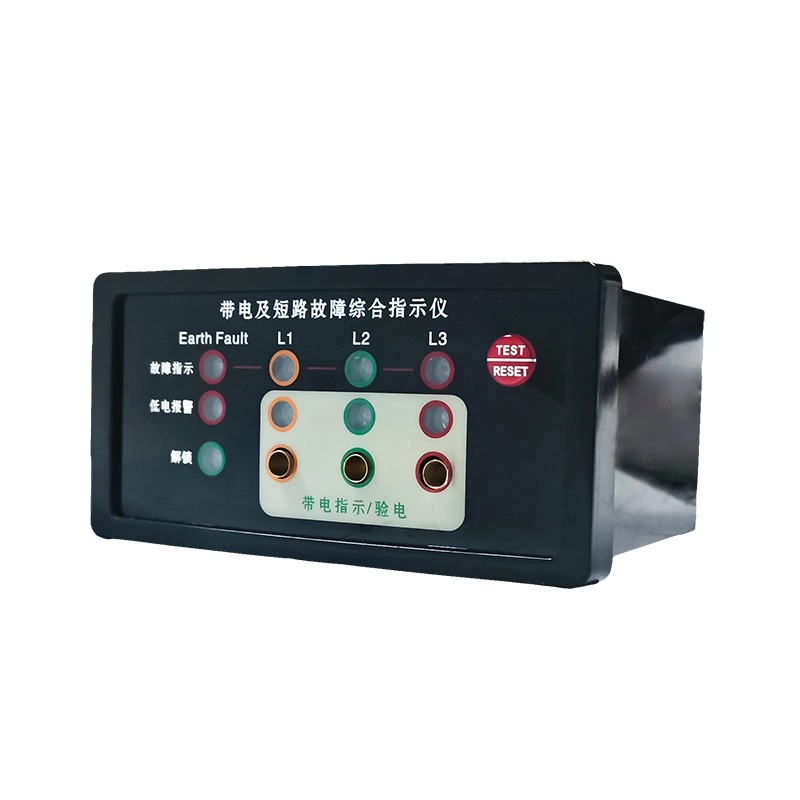

Жоғары вольтты ток күйінің индикаторы: Тікелей күйі бар сапа EKL-4DXN желі ақаулығының көрсеткіші жоғары вольтты желілердің ток күйін үздіксіз бақылайды. Негізгі блок панелі сәйкесінше L1, L2 және L3 фазаларына сәйкес келетін жоғары жарықтылық индикаторларымен жабдықталған. Индикаторлардың жыпылықтау жиілігі кернеу деңгейін шамамен көрсетеді. Жарық диодтар негізгі блоктың кірістірілген батареясын тұтынбай, тікелей жоғары вольтты электр өрісінен қуат алады. Бұл дизайн тірі күй индикациясының үздіксіздігін қамтамасыз етеді және батареяның жалпы қызмет ету мерзімін ұзартады.
Жоғары вольтты фазаны тексеру: негізгі блок панелінде арнайы фазалық тексеру интерфейсі бар. Техникалық қызмет көрсету персоналы бұл интерфейсті жоғары вольтты кернеудегі кіріс сигналының және ақаулық көрсеткішінің дәлдігін тексеру және растау үшін пайдалана алады. Бұл функцияны желіге қосылу немесе техникалық қызмет көрсету жұмыстарын орындау алдында фазаны тексеру үшін пайдалану фазалық қателерден туындаған жабдық ақауларын болдырмауға көмектеседі.
Әртүрлі сайттардағы әртүрлі жұмыс ырғақтарына бейімделу үшін EKL-4DXN үш қалпына келтіру режимін ұсынады:
Автоматты қалпына келтіру: ақау жойылғаннан кейін құрылғы алдын ала орнатылған уақытта автоматты түрде қалпына келтіре алады. Қосымша қалпына келтіру аралықтары 8 секунд, 12 сағат, 24 сағат және 48 сағатты қамтиды (зауыттық әдепкі 12 сағат). Бұл режим қараусыз немесе қашықтағы тораптар үшін жарамды, бұл техникалық қызмет көрсету персоналының орнындағы қалпына келтіру жиілігін азайтады.
Қолмен қалпына келтіру: Ақау шешілгеннен кейін, құрылғы индикациясының ағымдағы желі күйіне сәйкес келетініне көз жеткізу үшін, жергілікті қызметкерлер тікелей күйі бар EKL-4DXN желі ақауының индикаторындағы «Қалпына келтіру/тексеру» түймесін тікелей басып, дабыл күйін дереу өшіре алады.
Қашықтан қалпына келтіру: құрылғы басқару орталығына дабыл сигналдарын жіберуді қолдайды және басқару орталығынан қашықтан қалпына келтіру пәрмендерін де қабылдай алады. Көптеген қашықтағы құрылғылары бар үлкен тарату желілері үшін бұл функция диспетчерлерге құрылғы күйін қашықтан басқаруға көмектеседі, орынға қажетсіз кіруді азайтады.
Автоматты сынақ функциясы: Жабдықтың қалыпты жұмыс күйінде екеніне көз жеткізу үшін пайдаланушы құрылғының негізгі панеліндегі «Қалпына келтіру/Тест» түймесін баса алады. Осы уақытта L1, L2, L3 және L4 индикатор шамдары тоғыз рет жыпылықтайды, содан кейін автоматты түрде қалпына келтіріледі. Түймені қайта басу арқылы сынақты қолмен де тоқтатуға болады. Бұл қарапайым өзін-өзі тексеру процесі персоналға жұмыс алдында индикатор функцияларының қалыпты екенін жылдам растауға көмектеседі, бұл қосымша сынақ құралдарын алып жүру қажеттілігін болдырмайды.
Төмен кернеу дабылы:
Тікелей күйі бар EKL-4DXN желі ақаулығы индикаторы кірістірілген литий батареясынан қуат алады. Батарея кернеуі қалыпты жұмыс диапазонынан төмен болғанда, құрылғы төмен кернеу дабылын қосып, пайдаланушыдан батареяны уақытында ауыстыруды сұрайды. Бұл функция батареяның таусылуына байланысты құрылғының ақаулық туралы ақпаратты дәл көрсетпеуіне жол бермеуге көмектеседі, осылайша жабдықтың үздіксіз сенімділігін сақтайды.
Кәсіби өндіруші ретінде Comewill пайдаланушыларға нақты жұмыс жағдайларына сәйкес бірнеше дабыл параметрлерін реттеуге мүмкіндік береді. Қысқа тұйықталу тоғының шегі, жердегі ток шегі немесе автоматты қалпына келтіру уақыты болсын, барлығын сол жерде орнатуға болады, бұл жабдықтың әртүрлі желі жағдайларына және жұмыс талаптарына бейімделуіне мүмкіндік береді.
| Қысқа тұйықталу дабылы | 50~1000А(зауыттық реттелетін)Қате ±5%, зауыттық шығыс: 600А |
| Қысқа тұйықталудың шамадан тыс токқа жауап беру уақыты | 0,03-5S (зауыттық реттелетін), зауыт: 0,25 |
| Жерге қосу дабылы | 10-100A(зауыттық реттелетін)Қате ±10%, зауыттық шығыс: 20А |
| Жердегі шамадан тыс токтың жауап беру уақыты | 0,03S~55 (зауыттық реттелетін), зауыт: 0,25 |
| Жоғары температура дабылы | 20~80℃(зауыттық реттелетін)Қате ±1℃, зауыттан бұрынғы:80℃ |
| Температураның жоғарылауына арналған құрғақ контакт сыйымдылығы | 230V/AC-0,1A,30V/DC-1A |
| Қысқа тұйықталу қашықтан жерге қосу релесі | 230V/AC-0,1A,30V/DC-1A |
| Жоғары температура дабылы | Реле 3 циклды шығарады (әрқайсысы 2 секунд) 750 мС параметріне орнату, 1250 мС қалпына келтіру) |
| Автоматты қалпына келтіру уақыты | 75 ~ 45 сағ (зауыттық реттеледі), зауыт уақыты: 8 сағ |
| Күту режиміндегі ток | ≤5μA |
| Кернеу деңгейі | 20 кВ төмен |
| Токқа төтеп беру қабілеті | 31,5КА/4С |
| Статикалық қуат тұтыну | ≤10μw |
| Әрекет саны | ≥4000 рет |
| Батарея сыйымдылығы | 3.6 Литий батареясы 2Ач |
| Еске салғышты қорғау деңгейі | Хост IP40, сенсор Ip65 |
| жұмыс ортасы | -25℃~+75℃ |
| ≤95%RH(конденсациясыз) | |
| ≤1000 метр |
