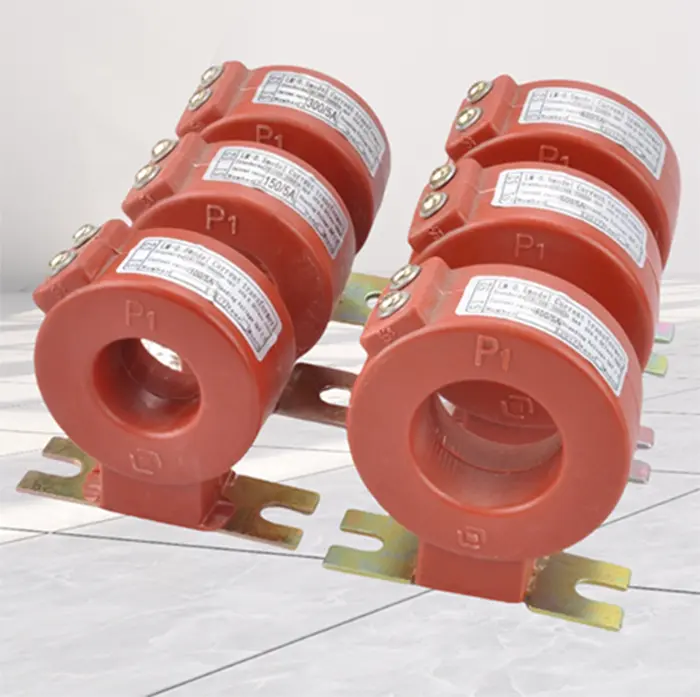

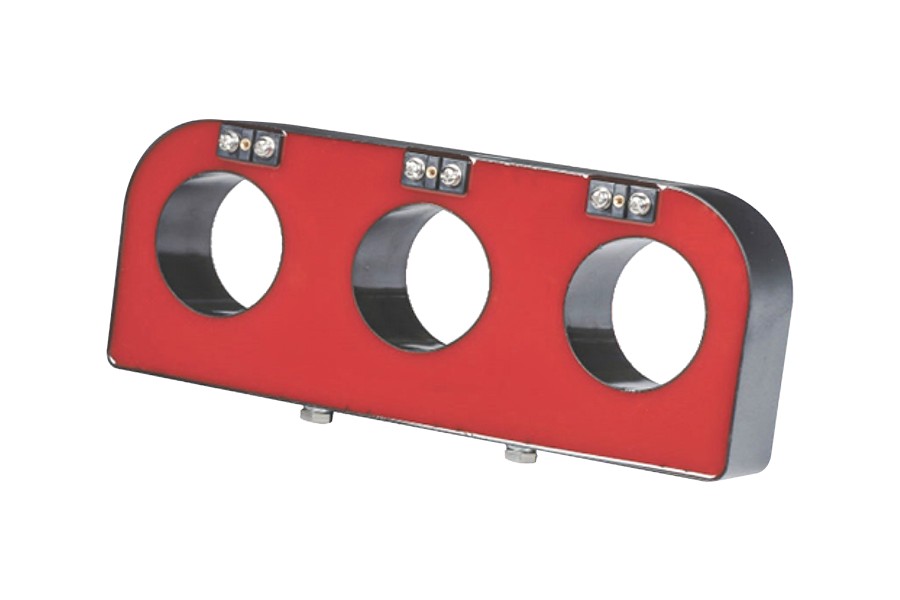

TheҮрлемелі шкафтың ток трансформаторыC-GIS сияқты газ оқшауланған тарату құрылғылары жүйелеріне арналған токты өлшеу және қорғау құрылғысы. Ол бастапқы токты өлшейді және ықшам тарату құрылғыларының шкафтарында өлшеу және релелік қорғаныс үшін дәл сигналдарды қамтамасыз етеді.Келеді, кәсіби жеткізуші қоймада бар сапалы үрленетін шкафты ток трансформаторын ұсынады.
Үрлемелі шкафтың ток трансформаторы газ оқшауланған тарату құрылғыларының шкафтарының ішіне орнатылады, онда оқшаулау ортасы күкірт гексафториді (SF₆) немесе құрғақ ауа болуы мүмкін. Ол жоғары бастапқы токты стандартталған қайталама токқа түрлендіреді, әдетте 5А немесе 1А, оны есептегіштер, релелер және қорғаныс құрылғылары қауіпсіз пайдалана алады.
Трансформатор C-GIS тарату құрылғыларының құрылымдарына арналғандықтан, ол әдетте кабель кірісі немесе шығыс өткізгішінің айналасына орнатылады. Ықшам өлшем оны оқшаулаудың тұрақты өнімділігін сақтай отырып, тығыздалған тарату құрылғыларының бөлімдеріне орналастыруға мүмкіндік береді.
Келеді - бұл өндіруші кәсіби зауытҮрлемелі шкафтың ток трансформаторыжабдық құрылымдық сенімділікке және орнату үйлесімділігіне назар аударады.
1. Эпоксидті шайыр құю құрылымы
Темір өзек және қайталама орамдар эпоксидті шайырмен қапталған, тығыздалған және жалынға төзімді денені құрайды.
2. Ықшам орнату дизайны
Шағын өлшемдері мен жеңіл салмағы үрлемелі шкафтардың ішіндегі кабельдік тізбектерге немесе шиналарға тікелей орнатуға мүмкіндік береді.
3. Тығыздалған бастапқы өткізгіш
Бастапқы өткізгіш әдетте оқшаулаудың тұтастығын сақтау үшін тот баспайтын болаттан жасалған немесе оқшауланған корпус ішінде қоршалған.
4. Табиғи салқындату дизайны
Біріктірілген оқшаулау және жылуды бөлу трансформатордың қосымша салқындату жабдықтарынсыз жұмыс істеуіне мүмкіндік береді.
Номиналды бастапқы ток
Жалпы диапазондар тарату желісінің талаптарына байланысты 20А мен 600А аралығын қамтиды.
Номиналды қайталама ток
Өлшеу және қорғау жабдықтары үшін стандартты шығыстар 5А немесе 1А болып табылады.
Дәлдік класы
Әдеттегі комбинациялар 0,5 / 10P қамтиды, олар өлшеу және релелік қорғаныс функцияларын қолдайды.
Номиналды жиілік
Көптеген құрылғылар 50 Гц немесе 60 Гц жиілікте жұмыс істейді.
Оқшаулау деңгейі
Әдеттегі оқшаулау деңгейлері 12/42/75 кВ, орташа вольтты тарату құрылғылары үшін жарамды.
Қоршаған ортаға бейімделу
Үрлемелі шкафтың ток трансформаторы қиын жағдайларға тап болуы мүмкін жабық тарату құрылғылары орталарында жұмыс істеуге арналған.
Температура диапазоны
Әдеттегі жұмыс температурасы −5°C пен +45°C аралығында болады.
Ластануға төзімділік
Тығыздалған оқшаулау шаң, ылғалдылық және ластану әсерін азайтады.
Жоғары биіктіктегі операция
Көптеген конструкциялар теңіз деңгейінен 3000 метрге дейінгі аумақтарда орнатуды қолдайды.
Газ оқшауланған үйлесімділік
Кейбір жаңа конструкциялар қоршаған ортаға әсерді азайту үшін оқшаулау ортасы ретінде SF₆ орнына құрғақ ауаны пайдаланады.
Үрлемелі шкафтың ток трансформаторының жабдығының сенімді Қытай жеткізушісі электр қуатын таратудың көптеген секторларында қолданылатын өнімдерді ұсынады.
Жалпы қолданбаларға мыналар жатады:
Қалалық теміржол транзитінің энергетикалық жүйелері
Өнеркәсіптік тарату желілері
Металлургия және мұнай-химия зауыттары
Орта вольтты қосалқы станциялар
Биіктік электр желісінің инфрақұрылымы
