Қытайдан 0,72-40,5 кВ ішкі ток трансформаторын сатып алыңыз

Келеді, Қытайдағы электр өлшеу және қорғау құрылғыларының сенімді өндірушісі және жеткізушісі қамтамасыз етеді0,72-40,5 кВ ішкі ток трансформаторы (КТ)өнеркәсіптік, коммерциялық және коммуналдық қолданбаларға арналған.

Жұмыс принципі

0,72-40,5 кВ үй ішіндегі ток трансформаторыдәл өлшеу мен қорғауды қамтамасыз ету үшін жоғары бастапқы токтарды төменгі, өлшенетін қайталама токтарға түрлендіретін электромагниттік индукция негізінде жұмыс істейді.

Негізгі функционалдық қадамдар:

1. Электромагниттік индукция: бастапқы өткізгіш арқылы айнымалы ток темір өзегінде магнит өрісін тудырады, екінші реттік орамда пропорционалды ток индукциялайды (мысалы, 1000:1 қатынасы).

2. Сигналдарды оқшаулау: қайталама ток (әдетте 5А немесе 1А) персонал мен жабдықтың қауіпсіздігін қамтамасыз ететін жоғары вольтты бастапқы тізбектен оқшауланады.

3. Дәлдік бақылау: кремний болат парақтары немесе нанокристалды қорытпалар сияқты магниттік өткізгіштігі жоғары материалдар, IEC 60044-1 стандарттарына сәйкес 0,2 деңгейге (қате ±0,2%) дейінгі дәлдікке қол жеткізе отырып, гистерезис жоғалуын барынша азайтады.

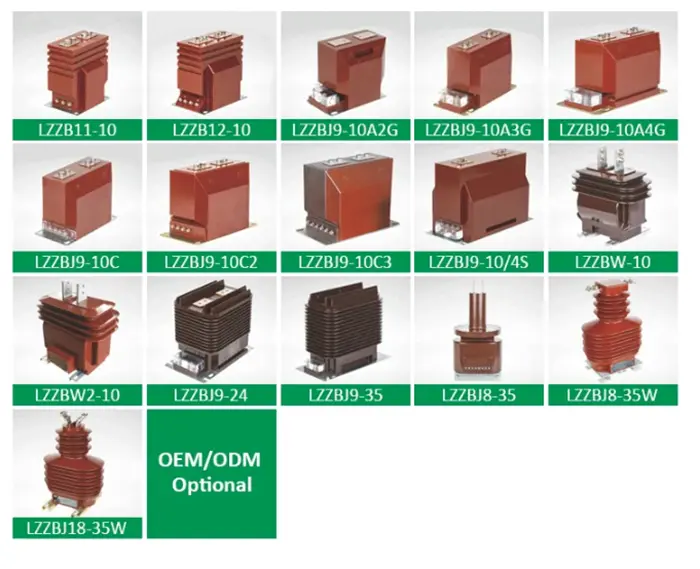

0.72-40.5kV Indoor Current Transformer Types

Негізгі түрлері

1. Электромагниттік КТ

Ерекшеліктері: Орамы бар темір өзек, үнемді, жоғары тұрақты.

Қолданылуы: 10кВ-тан төмен тарату жүйелері, мысалы, өнеркәсіптік немесе коммерциялық электр энергиясын есепке алу.

Параметрлер Мысал: Номиналды ток коэффициенті 200/5А, жүктеме кедергісі 2,5 Ом (GB/T 20840.2-2014).

2. Электрондық КТ

Мүмкіндіктер: Холл элементтерін немесе талшықты-оптикалық сенсорларды, кең жиілік диапазонын (0,1Гц–1МГц), күшті EMI қарсылығын пайдаланады.

Қолданылуы: Жаңа энергияны өндіру, жоғары жылдамдықты рельсті тарту жүйелері.

3. Роговский катушкасы

Ерекшеліктері: ядросыз дизайн, жоғары сызықтық, өтпелі токты өлшеуге жарамды.

Параметрлер Мысал: Шығыс сигналы 0,333В/кА, сызықтық қате <±0,1% (IEEE C57.13-2016).

Қолдану сценарийлері

Электр энергиясын есептеу

DL/T 725-2013 стандартына сәйкес әдетте 0,5S (±0,5%) дәлдікті талап ететін жоғары дәлдіктегі өндірістік немесе коммерциялық есептегіштер.

Релелік қорғаныс

Артық ток немесе дифференциалды қорғаныс; КТ нақты қателік шектеулеріне сәйкес келуі керек (мысалы, 5P20, 20 × номиналды ток кезінде қате ≤5%).

Өнеркәсіптік мониторинг

Жоғары жиілікті немесе жоғары жылдамдықты қолданбалар (мысалы, болат зауыттары, индукциялық пештер) жиілігі > 10 кГц болатын электрондық КТ қажет етеді.

Таңдау және техникалық қызмет көрсету бойынша нұсқаулар

Таңдау параметрлері

Номиналды ток: оңтайлы қорғаныс үшін 1,2–1,5× жүктеме тогын таңдаңыз.

Дәлдік деңгейі: CT өлшеу үшін 0,2 пайдаланыңыз; Қорғаныс КТ үшін 5P/10P.

Орнату және техникалық қызмет көрсету

Екіншілікте ашық тізбекті болдырмаңыз: қауіпті кВ кернеуін тудыруы мүмкін.

Оқшаулауды тексеру: оқшаулау кедергісін жүйелі түрде тексеріңіз0,72-40,5 кВ үй ішіндегі ток трансформаторы≥1МΩ болып табылады.

Сценарий сәйкестігі: Қолданба қажеттіліктеріне, дәлдігіне, құнына және сенімділігіне негізделген КТ түрін (электромагниттік, электронды, Роговски) таңдаңыз.

View as

12/24КВ 630А бөлінетін T қосқышы

Қытайдың сенімді өндірушісі, жеткізушісі және зауыты Comewill компаниясының 12/24КВ 630А бөлінетін T коннекторы икемділікті, қауіпсіздікті және ұзақ мерзімді тұрақтылықты қажет ететін жоғары вольтты кабель тарату жүйелеріне арналған. Заманауи желіні кеңейтуге арналған, ол оқшаулаудың тұтастығын немесе жұмыс сенімділігін бұзбай, негізгі электр желілерін бірнеше бағытқа қауіпсіз тармақтауға мүмкіндік береді.

Қосымша көру >> Сұрау жіберу >>

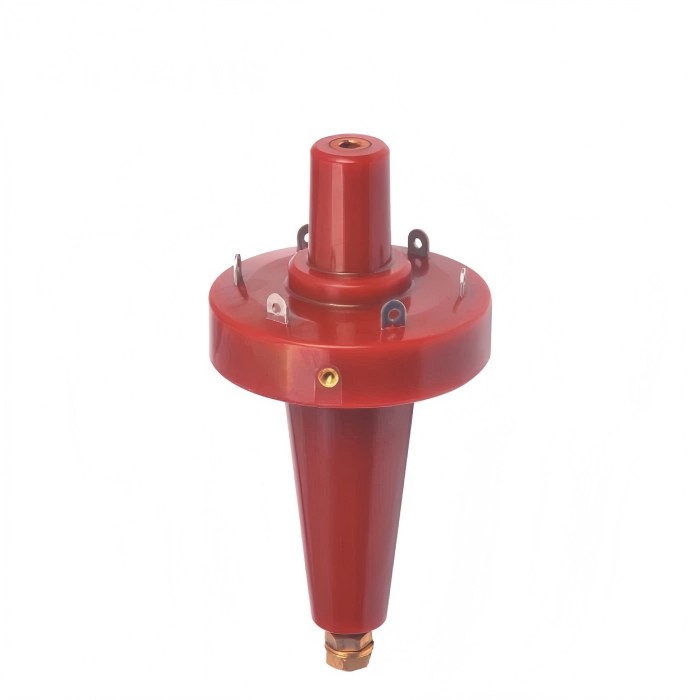

24КВ 400А құрылғы втулкасы

Қытайдағы кәсіпқой өндіруші және жеткізуші Comewill компаниясының 24кВ 400А аппаратының втулкасы орташа кернеулі электр жүйелері үшін жоғары өнімді интерфейс құрамдас бөлігі ретінде жасалған. Ол тарату құрылғыларында, трансформаторларда, конденсаторларда және басқа маймен оқшауланған немесе қатты оқшауланған құрылғыларда қолданылатын 200А кабель қосқыштары үшін қауіпсіз және тұрақты қосылу нүктесін қамтамасыз етеді.

Қосымша көру >> Сұрау жіберу >>

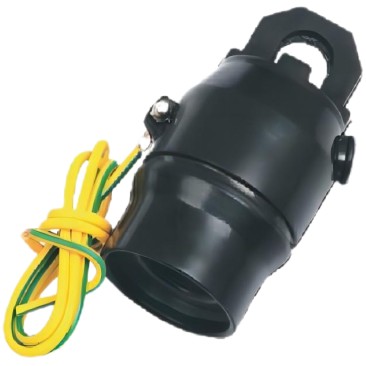

24КВ 250А оқшауланған қорғаныс қақпағы

Қытайдың жетекші өндірушісі Comewill компаниясынан сапалы 24КВ 250А оқшауланған қорғаныс қақпағын сатып алыңыз. Ол жүкті үзу втулка интерфейстерін оқшаулау және тығыздау үшін арнайы жасалған. Оны жүкті үзу өнімімен жұптаңыз, су төгетін сымды жерге қосыңыз, сонда ол қуаттандырылған төлкелер үшін толығымен қорғалған, суға батырылатын оқшаулағыш қақпақты құрайды. Тіпті дымқыл, қатал ортада сіздің жабдықыңыз қауіпсіз болады.

Қосымша көру >> Сұрау жіберу >>

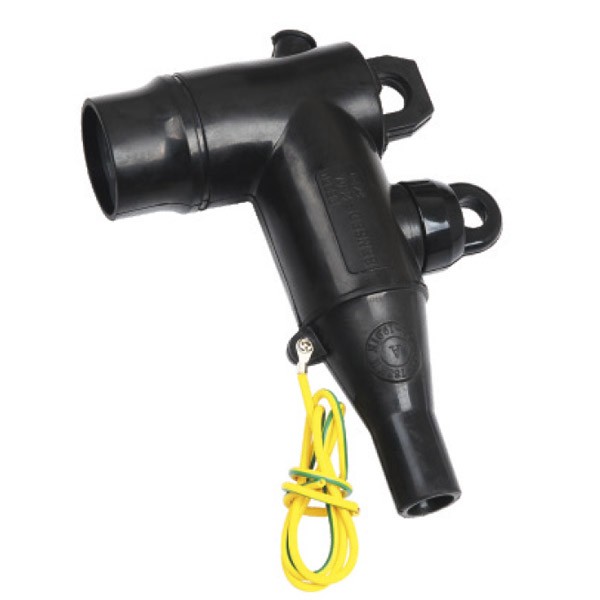

24КВ 250А жүктемені тоқтататын шынтақ қосқышы

Қытайдағы кәсіпқой өндіруші Comewill компаниясының 24кВ 250А Loadbreak Loadbreak қосқышы заманауи қуат тарату жүйелерінде қауіпсіз және тиімді орта вольтты кабельді ауыстыруға және қосуға арналған. Ол трансформаторлар, тарату құрылғылары және басқа электр жабдықтары үшін толығымен қорғалған, суға батырылатын ажыратылатын интерфейсті қамтамасыз етеді, тіпті қатал қоршаған орта жағдайында да тұрақты жұмысты қамтамасыз етеді.

Қосымша көру >> Сұрау жіберу >>

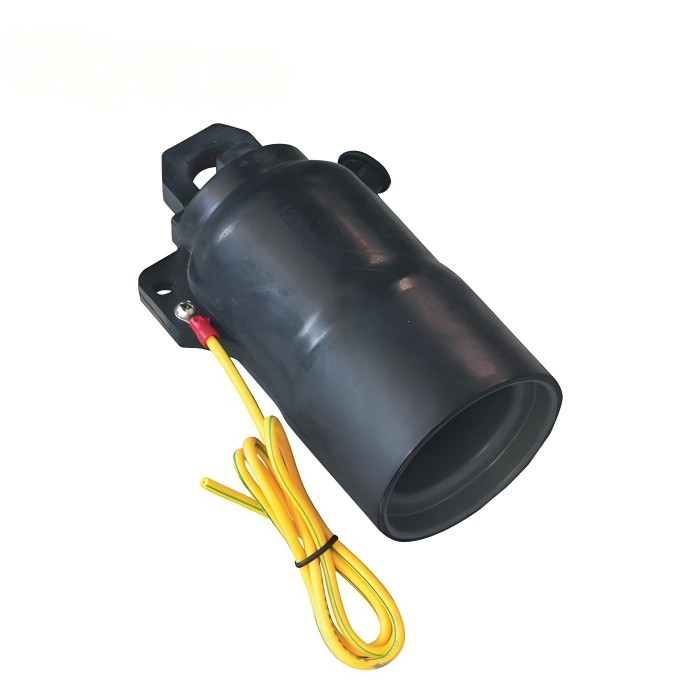

15/24КВ 600А оқшауланған қорғаныс қақпағы

Қытайдың жетекші өндірушісі және жеткізушісі Comewill шығарған бұл 15/24КВ 600А оқшауланған қорғаныс қалпақшасы қуатсыздандырылған 600А ажыратқыш интерфейстері үшін қауіпсіз, тұрақты және толық оқшауланған жұмысты қамтамасыз ету үшін жасалған. Ол уақытша және ұзақ мерзімді электр қондырғыларында сенімді өнімділікті қамтамасыз ететін трансформатор төлкелері, тарату құрылғыларының шкафтары және қосалқы станция кабелін қорғау үшін кеңінен қолданылады.

Қосымша көру >> Сұрау жіберу >>

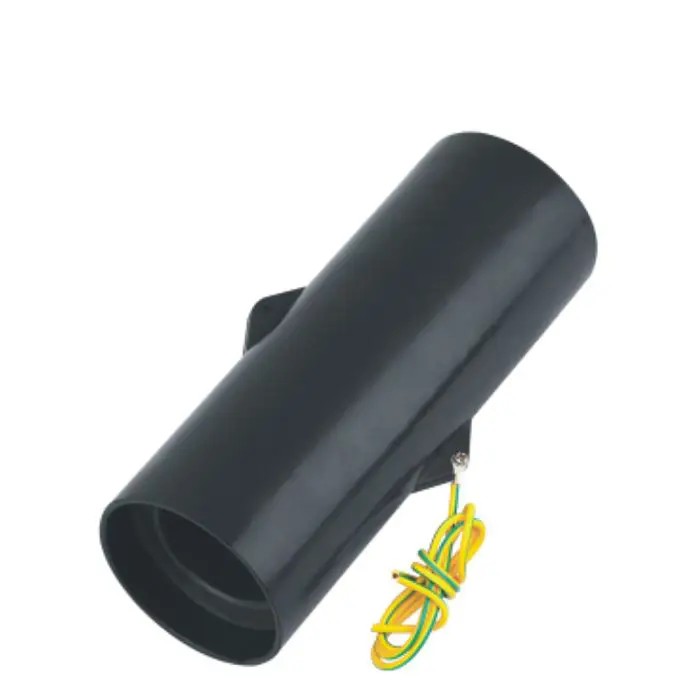

15/24КВ 600А ұзартылған төлке түтігі
