Неліктен ток трансформаторы қазіргі заманғы электр жүйелеріндегі маңызды компонент болып табылады

Куртрансформаторларды жалға алу(КТ) бақылау жабдығының қауіпсіздігін қамтамасыз ете отырып, жоғары токтарды дәл өлшеуді қамтамасыз ету арқылы электр жүйелерінде шешуші рөл атқарады. Бұл мақалада біз ток трансформаторларының негіздерін, түрлерін, қолданылуын және техникалық қызмет көрсетуін, сонымен қатар практикалық түсініктерді қарастырамыз.Келеді, осы саладағы сенімді өндіруші.

Мазмұны

• Ток трансформаторларына кіріспе
• Ток трансформаторларының жұмыс принципі
• Ток трансформаторларының түрлері
• Ток трансформаторларының қолданылуы
• Ток трансформаторларын қолданудың артықшылықтары
• Орнату және техникалық қызмет көрсету бойынша кеңестер
• Келеді CTs негізгі сипаттамалары
• Жиі қойылатын сұрақтар
• Қорытынды

Ток трансформаторларына кіріспе

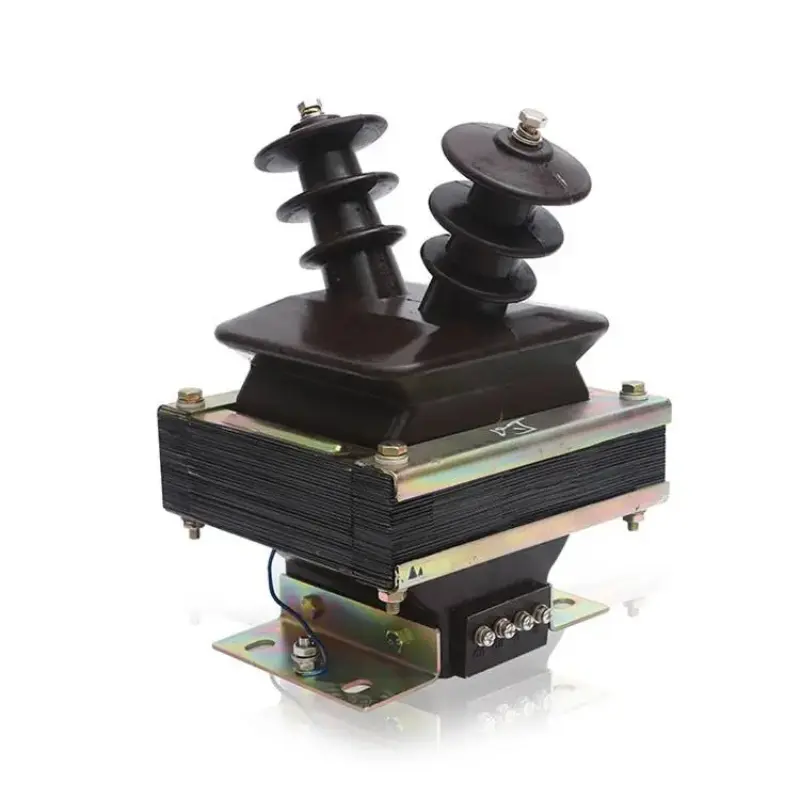

Ток трансформаторы - бұл жоғары бастапқы токтарды есептегіштерге, релелерге және қорғаныс құрылғыларына жарамды төменгі, басқарылатын қайталама токқа түрлендіру үшін қолданылатын аспаптық трансформатордың бір түрі. Comewill CT диапазоны әртүрлі өнеркәсіптік және коммерциялық қолданбаларда дәлдікті, сенімділікті және ұзақ мерзімді өнімділікті қамтамасыз етеді.

Ток трансформаторларының жұмыс принципі

Ток трансформаторының жұмыс принципі электромагниттік индукцияға негізделген. Бастапқы ток бастапқы орам арқылы ағып, ядрода магнит өрісін тудырады. Бұл қайталама орамдағы пропорционалды токты тудырады, содан кейін ол аспаптармен өлшенеді. Бұл жоғары токтарды қауіпсіз және дәл бақылауға мүмкіндік береді.

Ток трансформаторларының түрлері

Ток трансформаторларын конструкциясы мен қолданылуына қарай бірнеше түрге бөлуге болады:

• Жараның КТ:Бастапқы орам ядро ​​арқылы бірнеше айналыммен оралған.
• Жолақ типті КТ:Негізгі өткізгіштің өзі ядро ​​арқылы өтеді.
• Бөлінген ядролық КТ:Бар өткізгіштердің айналасында оларды ажыратпай орнату үшін ашуға болады.
• Тороидальды КТ:Қуатты тұтынуды бақылау үшін әдетте қолданылатын дөңгелек КТ.

Ток трансформаторларының қолданылуы

Ток трансформаторлары әртүрлі салаларда қолданылады, соның ішінде:

• Электр энергиясын тарату және беру
• Энергияны есептеу және есептеу
• Қосалқы станциялардағы қорғаныс релесі
• Өнеркәсіптік машиналар мониторингі
• Күн мен желді қоса алғанда, жаңартылатын энергия жүйелері

Ток трансформаторларын қолданудың артықшылықтары

• Өлшеу құрылғыларын жоғары кернеулерден оқшаулау арқылы қауіпсіздікті қамтамасыз етіңіз
• Электр жүйелерін дәл бақылауға және басқаруға мүмкіндік беріңіз
• Есептегіштер мен релелердің көлемі мен құнын азайтыңыз
• Әр түрлі КТ түрлерімен орнатуда икемділікті қамтамасыз етіңіз
• Ұзақ мерзімді және аз техникалық қызмет көрсету шешімдері

Орнату және техникалық қызмет көрсету бойынша кеңестер

1. Орнатпас бұрын әрқашан бастапқы тізбектің қуатсыздандырылғанына көз жеткізіңіз.
2. Өндірушінің нұсқауларын, соның ішінде Comewill нұсқауларын мұқият орындаңыз.
3. Өлшеу қателерін болдырмау үшін дұрыс полярлықты сақтаңыз.
4. Оқшаулаудың тозуын немесе зақымдалуын жүйелі түрде тексеріңіз.
5. Бастапқыға қуат берілген кезде, қайталама орамдардың ешқашан ашық тұйықталмауын қамтамасыз етіңіз.

Келеді CTs негізгі сипаттамалары

Жиі қойылатын сұрақтар (ЖҚС)

1. Ток трансформаторының негізгі мақсаты қандай?

Негізгі мақсат - өлшеу және қорғау мақсаттары үшін жоғары токты төменгі, басқарылатын деңгейге дейін төмендету.

2. Тұрақты ток жүйелерінде КТ қолданылуы мүмкін бе?

Жоқ, ток трансформаторлары тек айнымалы ток жүйелеріне арналған. Тұрақты ток үшін маневрлік резисторлар немесе Холл әсерінің сенсорлары қолданылады.

3. Өтінім үшін дұрыс КТ қалай таңдауға болады?

Негізгі ток рейтингін, дәлдік класын, оқшаулау деңгейін және қолдану түрін қарастырыңыз. Comewill таңдау бойынша жан-жақты нұсқаулар береді.

4. Біріншілік қуаттандырылған кезде КТ екіншілік ашық болса не болады?

Бұл қауіпті жоғары кернеулерді тудырып, КТ зақымдауы мүмкін. Ажыратпас бұрын әрқашан қосымшаны қысқартыңыз.

5. КТ қаншалықты жиі тексеріліп немесе сақталуы керек?

Жыл сайын тұрақты тексерулер ұсынылады, жоғары жүктеме немесе қатал орталарда жиірек тексерулер.

Қорытынды

Ток трансформаторлары қауіпсіз және дәл электрлік өлшеу үшін таптырмас компоненттер болып табылады. Comewill тәжірибесімен сіз жүйелеріңізде сенімділікті, дәлдікті және ұзақ мерзімді өнімділікті қамтамасыз ете аласыз. Өнеркәсіптік қолданбалар немесе энергия мониторингі үшін дұрыс КТ таңдау өте маңызды. Қосымша ақпарат алу немесе талаптарыңызды талқылау үшін,бізбен хабарласыңыбүгін кәсіби қолдау және жоғары сапалы КТ шешімдерін алу.
