Вакуумдық ажыратқыш (VCB), қазіргі заманғы орта вольтты электр қуатын таратудағы маңызды құрылғы. Біз вакуумда доғаның сөнуінің іргелі физикасын зерттейміз, негізгі құрамдас бөліктерді — вакуумдық сөндіргіштен жұмыс механизміне дейін бөлеміз және SF₆ технологиясымен егжей-тегжейлі, практикалық салыстыруды ұсынамыз. Мақалада сонымен қатар салалық инженерия принциптеріне негізделген негізгі қолдану аймақтары, таңдау критерийлері және техникалық қызмет көрсетудің озық тәжірибелері көрсетілген. Кәсіби маман ретіндеҚытайлық өндіруші және жеткізуші, КеледіДүние жүзіндегі өнеркәсіптік, коммерциялық және коммуналдық жобалар үшін сенімділікті, ұзақ мерзімділікті және қоршаған ортаға жауапкершілікті біріктіретін жоғары сапалы, теңшелетін VCB шешімдерін ұсынады.

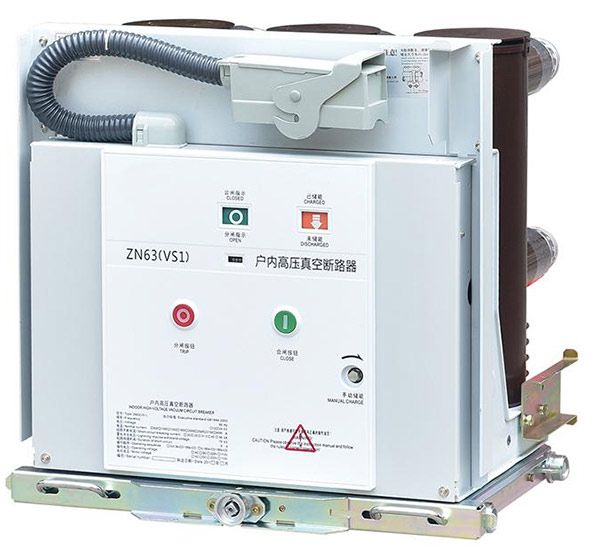

TheВакуумдық ажыратқыш (VCB)қосалқы станцияларда, өнеркәсіптік кәсіпорындарда және коммерциялық нысандарда негізгі қорғаныс құралы ретінде қызмет ететін сенімді орта вольтты электр қуатын таратудың ірге тасы болды. Мұнайға, ауаға немесе SF₆ газына негізделген ескі технологиялардан айырмашылығы, VCB ақаулық кезінде контактілер бөлінген кезде пайда болатын доғаны сөндіру үшін жоғары вакуумды ортаны пайдаланады. Бұл әдіс 3 кВ-тан 36 кВ-қа дейінгі қолданбалар үшін таңдаулы таңдау болып табылатын коммутация жылдамдығы, жұмыс сенімділігі және экологиялық қауіпсіздік бойынша ерекше артықшылықтарды ұсынады.
Заманауи электр инфрақұрылымы тек күйзеліс жағдайында жұмыс істейтін ғана емес, сонымен қатар ондаған жылдар бойы қызмет көрсететін ең аз араласуды қажет ететін жабдықты талап етеді. VCB бұл қиындықты басқа ажыратқыш түрлерімен салыстырғанда техникалық қызмет көрсету аралықтарын едәуір қысқартатын, өмір бойы жабылатын үзгіштері мен берік механикалық конструкциялары арқылы шешеді.Келеді, Қытайдың тәжірибелі өндірушісі ретінде тропикалық ылғалдылықтан өнеркәсіптік шаңға толы орталарға дейін кең ауқымды жұмыс жағдайларында дәйекті өнімділікті қамтамасыз ету үшін жасалған VCB шығаруға маманданған.
Бұл мақала VCB технологиясының түпнұсқа техникалық перспективасын ұсынады, оның жұмысын реттейтін инженерлік принциптерге, оның ұзақ қызмет ету мерзімін қамтамасыз ететін маңызды құрамдас бөліктерге және жаңа немесе қайта жаңарту жобалары үшін осы құрылғыларды таңдау және көрсету кезінде инженерлер ескеруі керек практикалық факторларға назар аударады.
Әрбір VCB негізінде негізгі физикалық принцип жатыр: электр доғасының жоғары вакуумда өзін ұстай алмауы. Ажыратқыштың контактілері ақаулық жағдайында бөлінгенде, ток иондалған металл буы арқылы өтетін жолды сақтауға тырысады. Дегенмен, сөндіргіш 10⁻⁴ Па төмен қысымға дейін эвакуацияланғандықтан, молекулалардың орташа еркін жолы өте ұзақ және иондау үшін қол жетімді бөлшектер аз.
Пайда болған доға толығымен дерлік жанасу беттерінен металл буының плазмасы түрінде болады. Айнымалы ток циклінде ток табиғи түрде нөлден өтетіндіктен, бұл бу бірден салқындатқыш контактілер мен қоршаған доғалық қалқандарға конденсацияланады. Бұл жылдам конденсация деп аталадыдиэлектрлік қалпына келтіру— доғаның қайта соғуына жол бермейді, ақауды жарты цикл ішінде тиімді түрде жояды. Бүкіл процесс таза, үнсіз және ең аз контакт эрозиясын тудырады, бұл VCB жоғары электр төзімділігіне ықпал етеді, көбінесе 5000 толық жүктеме операциясынан асады.
Маңыздысы, вакуумды ажыратқыштың дизайны керамикалық конвертке зақым келтіруі мүмкін ыстық нүктелерді болдырмай, доғаның шоғырланған және диффузиялық күйінде қалуын қамтамасыз етеді. Осьтік немесе радиалды магнит өрісінің контактілері сияқты арнайы контакт геометрияларын пайдалану доғаның қозғалысын одан әрі басқарады және біркелкі тозуды қамтамасыз етеді, осылайша үзгіштің қызмет ету мерзімін ұзартады. Бұл доғаның сөну принципі VCB-ларды басқа технологиялар тезірек нашарлайтын қозғалтқышты іске қосу немесе конденсаторлар қатарын ауыстыру сияқты жиі ауыстырып-қосу міндеттеріне өте қолайлы етеді.
Орташа вольтты қолданбалар үшін вакуум және SF₆ технологиясы арасындағы таңдау жалпы инженерлік шешім болып табылады. Екеуі де жетілген технологиялар, бірақ олардың сипаттамалары жоба басымдықтарымен басқаша сәйкес келеді. Төмендегі кестеде сыртқы жеткізушінің деректеріне сүйенбестен операциялық және қоршаған орта факторларына негізделген түпнұсқа, егжей-тегжейлі салыстыру берілген.
| Параметр | Вакуумдық ажыратқыш (VCB) | SF6 автоматты ажыратқыш |
|---|---|---|
| Үзіліс ортасы | Вакуум (диэлектрлік күші ~10⁷ В/м) | Қысымдағы SF₆ газы (әдетте 5–7 бар) |
| Әдеттегі кернеу класы | 3 кВ – 36 кВ (бастапқы орташа кернеу) | 3 кВ – 800 кВ+ (МВ-дан ЭЖҚ-ға дейін) |
| Қоршаған ортаға әсері | Нөлдік шығарындылар; парниктік газдардың әсері жоқ | Жоғары GWP (23500x CO₂); қатаң өңдеуді және қайта өңдеуді талап етеді |
| Эрозия және өмірмен байланысыңыз | Төмен эрозия; 30 толық ақауларға немесе 5 000+ коммутация операцияларына дейін электрлік қызмет ету мерзімі | Орташа эрозия; газдың ыдырау өнімдері басқаруды қажет етеді |
| Техникалық қызмет көрсету режимі | Минималды; үзгіштер өмір бойы мөрленеді; тек механизмді майлау | Газдың тығыздығын мерзімді тексеру; ылғал мен жанама өнімді бақылау |
| Жұмыс механизмі | Серіппелі немесе магнитті жетек – энергияның төмен қажеттілігі | Серіппелі, гидравликалық немесе пневматикалық – көбінесе жоғары энергия |
| Типтік күшті жақтары | Жиі ауысу, төмен техникалық қызмет көрсету, қоршаған ортаға зиянсыз | Жоғары вольтты, ықшам қондырғылар, жоғары ақаулық ток мүмкіндігі үшін тамаша |
Бұл салыстыру VCB әсіресе экологиялық жауапкершілік, жиі жұмыс істеу және өмірлік циклдің төмен шығындары маңызды болып табылатын қолданбаларда күшті екенін көрсетеді. Орта вольтты желілер үшін тұрақты, жоғары өнімді шешім іздейтін коммуналдық қызметтер мен өнеркәсіптік пайдаланушылар үшін VCB сенімді технология таңдауын ұсынады.Келедіішкі және сыртқы пайдалану үшін 12 кВ-тан 40,5 кВ-қа дейінгі өнімдердің ауқымын ұсына отырып, осы тән артықшылықтарды пайдаланатын VCB шығарады.
VCB - әрқайсысы сенімді жұмысты қамтамасыз етуде маңызды рөл атқаратын дәлдікпен жасалған компоненттердің жинағы. Ең маңызды екі бөлік - вакуумдық үзгіш және жұмыс механизмі.
Вакуумдық сөндіргіш – бекітілген және қозғалатын контактілері бар герметикалық жабылған керамикалық цилиндр. Керамикалық материал (көбінесе алюминий тотығы) тамаша диэлектрлік оқшаулауды және механикалық беріктікті қамтамасыз етеді. Ішінде металл сильфон жылжымалы контактіні сыртқы операциялық штангаға қосады, осьтік қозғалысты қамтамасыз ете отырып, вакуумдық тығыздағышты сақтайды. Күрделі экрандау жүйесі металл буын конденсациялау және оның керамикалық ішкі бетке түсуіне жол бермеу үшін контактілерді қоршап, құрылғының қызмет ету мерзімі ішінде оқшаулаудың тұтастығын сақтайды. Байланыс материалы, әдетте, мыс-хром қорытпасы, дәнекерлеуге төзімділігі және индуктивті жүктемені ауыстыру үшін маңызды болып табылатын төмен кесу тогын сақтау қабілеті үшін таңдалады.
Жұмыс механизмі контактілерді дәл, жылдам ашу және жабу үшін қозғаушы күшті қамтамасыз етеді. Серіппелі механизмдер АЖҚ-да олардың сенімділігі мен өшіру кезінде сыртқы қуат көздерінен тәуелсіз болуына байланысты ең көп таралған. Энергия жабылатын серіппеде сақталады (қолмен немесе моторлы зарядтау жүйесі арқылы) және өшіру сигналы қабылданған кезде босатылады. Бұл жинақталған энергия дизайны ажыратқыштың басқару кернеуіне қарамастан тұрақты жылдамдықпен және күшпен ашылуын қамтамасыз етеді. Басқа опцияларға тұрақты магниттерді және ысырмаға арналған катушканы пайдаланатын магнитті жетектер кіреді, олар аз қозғалатын бөлшектері бар қарапайым механикалық дизайнды ұсынады. Comewill VCB құрылғылары CT сериясы сияқты ең аз реттеумен мыңдаған операцияларға арналған сенімді механизмдермен жабдықталған.
VCB орнату ортасы және нақты жұмыс талаптары бойынша санаттарға бөлінеді. Екі негізгі түрі:
Қолданудың негізгі бағыттары мыналарды қамтиды:
Кең портфолиомен,Келедіішкі және сыртқы қолданбалар үшін VCB жеткізеді, тұтынушылардың нақты талаптары мен жоба стандарттарына сай теңшеуді ұсынады.
Белгілі бір жоба үшін дұрыс VCB таңдау жүйе параметрлерін де, жұмыс жағдайларын да мұқият бағалауды талап етеді. Сатып алу туралы дұрыс шешім қабылдау үшін келесі критерийлер негіз болады:
Осы критерийлерді мұқият бағалау арқылы инженерлер мен сатып алу топтары тікелей техникалық талаптарға жауап беріп қана қоймай, сонымен қатар ұзақ мерзімді сенімділік пен үнемділікті қамтамасыз ететін VCB белгілей алады.Келедінегізгі халықаралық стандарттарға сәйкес келетін өнімдерді ұсына отырып, тұтынушыларға осы таңдауды таңдауға көмектесу үшін егжей-тегжейлі техникалық қолдау көрсетеді.
Бастапқы артықшылығы оның вакуумдағы ток нөлден кейін доғаны дереу сөндіру қабілетінде, диэлектриктердің тез қалпына келуін қамтамасыз етеді. Бұл өте қысқа доға уақытына, контакт эрозиясын азайтуға және минималды техникалық қызмет көрсетуге әкеледі, бұл оны орташа вольтты жүйелер үшін өте сенімді етеді.
VCB негізінен шамамен 3 кВ-тан 36 кВ-қа дейінгі диапазонды қамтитын орташа вольтты қолданбаларға арналған. Бұл оларды тарату желілері мен өнеркәсіптік қуат жүйелері үшін стандартты таңдау жасайды.
VCB-лардың айтарлықтай экологиялық артықшылығы бар, өйткені олар парниктік газдың әсері жоқ үзіліс ортасы ретінде вакуумды пайдаланады. Керісінше, SF₆ газы өте жоғары жаһандық жылыну әлеуетіне (GWP) ие және мұқият өңдеуді және пайдалану мерзімінің аяқталуын қайта өңдеу процедураларын талап етеді.
Ең маңызды екі құрамдас – вакуумдық үзгіш (тұйықталған контактілер) және жұмыс механизмі. Үзгіштің контактілі материалы мен экраны электрлік қызмет ету мерзімін анықтайды, ал механизмнің дизайны мен материал сапасы механикалық төзімділікті белгілейді.
Иә, VCB қозғалтқышты іске қосу, конденсаторлар қатарын ауыстыру және доғалық пешті басқару сияқты жиі ауысу міндеттеріне өте қолайлы. Олардың берік дизайны және төмен жанасу эрозиясы көптеген қауіпсіз операцияларды орындауға мүмкіндік береді.
VCB өте аз техникалық қызмет көрсетуді қажет етеді. Негізгі міндеттерге дұрыс майлау үшін жұмыс механизмін мерзімді тексеру, механикалық көрсеткіштерді тексеру және кез келген бұзылу белгілерінің бар-жоғын ажыратқышты визуалды тексеру кіреді. Кедергілердің өзі өмір бойы мөрленеді және қалыпты қызмет көрсету жағдайында газды толтыруды немесе контактілерді ауыстыруды қажет етпейді.
