Сенімді көтерме LZZJ-10Q ток трансформаторын іздеп жүрсіз бе? Comewill фабрикасы GB1208 стандарттарына сәйкес келетін өнімділігі жоғары өлшеу шешімдерін ұсынады. Біздің шайырмен оқшауланған трансформаторлар FS<10 қауіпсіздік факторлары бар кең бастапқы ток диапазонын (5-1000А) қолдайды, бұл талап етілетін тарату құрылғыларының орталарында ұзақ мерзімді тұрақтылықты қамтамасыз етеді. Қатаң жаһандық инженерлік стандарттарға сәйкес келетін кәсіби деңгейдегі электр компоненттері үшін Comewill компаниясымен серіктес болыңыз.

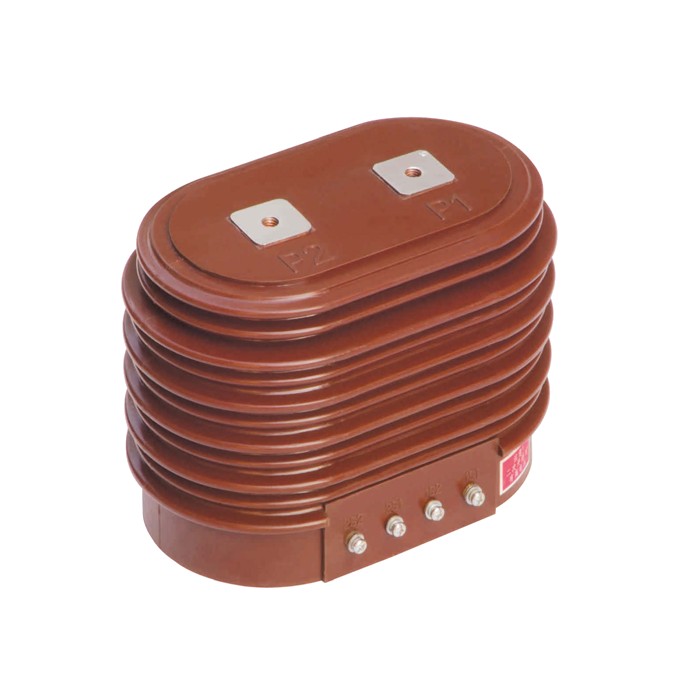

LZZJ-10Q ток трансформаторы жабық түрдегі күшейтілген ток трансформаторы болып табылады. Ол жоғары өткізгіштігі бар сақиналы өзегі бар бастапқы және қайталама орамдарды біріктіретін толығымен жабық эпоксидті шайыр құрылымын пайдаланады.
Оқшаулаудың номиналды деңгейі: 12/42/75 кВ (Асқын кернеулерден қауіпсіздікті қамтамасыз ету)
Дәлдік кластары: 0,2S, 0,2, 0,5, 10P15 (Төлем және қорғау үшін жан-жақты)
Номиналды ток коэффициенті: 5А - 1000А / 5А (немесе 1А)
Стандартты сәйкестік: GB1208 және халықаралық IEC эквиваленттері.
Оқшаулау тұтастығы: Вакуумды құйылған эпоксидті корпус ылғалға, шаңға және химиялық ластаушыларға қарсы герметикалық тығыздағышты қамтамасыз етеді, дәстүрлі ашық ядролы үлгілермен салыстырғанда қызмет ету мерзімін едәуір ұзартады.
Қос жиілікті үйлесімділік: 50 Гц және 60 Гц жүйелері үшін оңтайландырылған, бұл оны халықаралық инфрақұрылымдық жобалар үшін жан-жақты активке айналдырады.
Қысқа тұйықталудың жоғары беріктігі: динамикалық тұрақтылық көрсеткіштері 90 кА дейін жетеді (1000/5А үлгілері үшін), LZZJ-10Q ақаулық жағдайында құрылымдық тұтастықты сақтайды.
Төмен фазалық орын ауыстыру: энергияны есептеу үшін жоғары дәлдікті өлшеуді қамтамасыз ету үшін 0,8 артта қалған қуат коэффициентімен жасалған.
Comewill LZZJ-10Q бірнеше маңызды ортада бақылаудың «жүрегі» болып табылады:
Өнеркәсіптік тарату құрылғылары: 10кВ-12кВ жабық вакуумдық ажыратқыштар үшін интегралды.
Энергияны басқару: ғимараттың қуатты тұтынуын жоғары дәлдікпен (0,2S класы) өлшеу.
Релелік қорғаныс: артық ток және қысқа тұйықталудан қорғау релелері үшін сенімді сигнал шығысы.
| LZZJ-10Q ток трансформаторы | |
| Номиналды оқшаулау деңгейі | 12/42/75кВ |
| Жүктеме қуат коэффициенті | 0,8 (кешігу) |
| Номиналды бастапқы ток | 5-1000А |
| Номиналды қайталама ток | 5А/1А |
| Өнім стандарты | GB1208 |
| Қауіпсіздік факторы | FS<10 |
| Өнім үлгісі | Номиналды ток коэффициенті (A) | Деңгей комбинациясы | Дәлдік класы және номиналды шығыс (VA) COSФ=0,8 | 1 секундтық термиялық тұрақты ток | Динамикалық тұрақтылық тогы | |||
| 0,2С | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0,2S/10P150,2/10P150,5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
1-сұрақ: 0,2S және 0,5 дәлдік кластарының айырмашылығы неде?
A1:0.2S – кең жүктемені есептеу үшін қолданылатын «арнайы» жоғары дәлдік класы (номиналды токтың 1%-ында да дәл), ал 0,5 жалпы өнеркәсіптік өлшеу үшін стандарт болып табылады.
2-сұрақ: Эпоксидті шайыр құюды дәстүрлі оқшаулауға қарағанда не жақсы етеді?
A2: Эпоксидті құю орамдары мен өзегін толығымен нығыздап, жоғары ылғалға төзімділікті, ластануға қарсы қасиеттерді және механикалық төзімділікті ұсынады.
