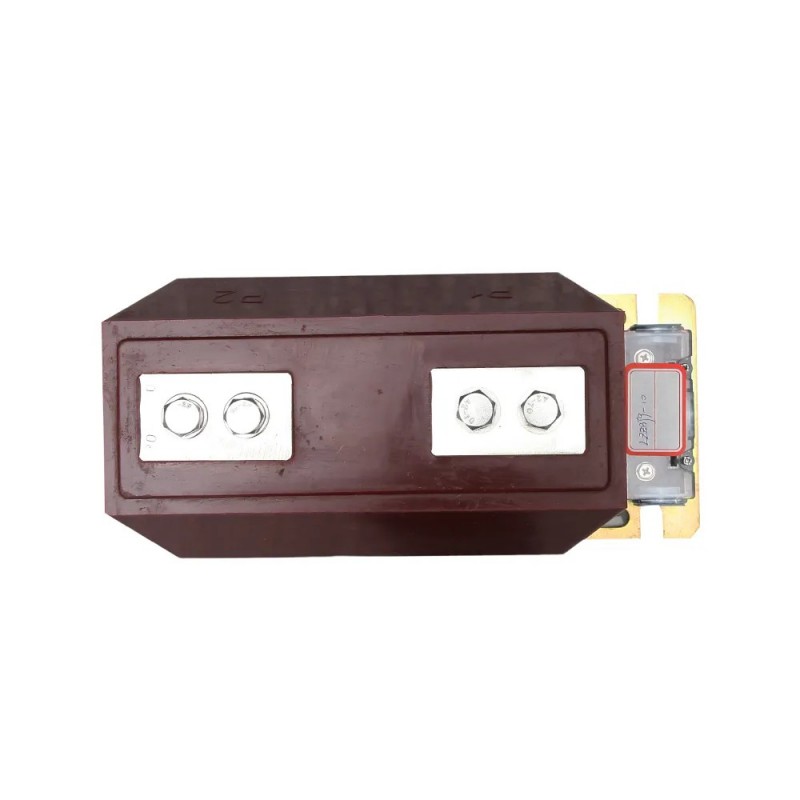

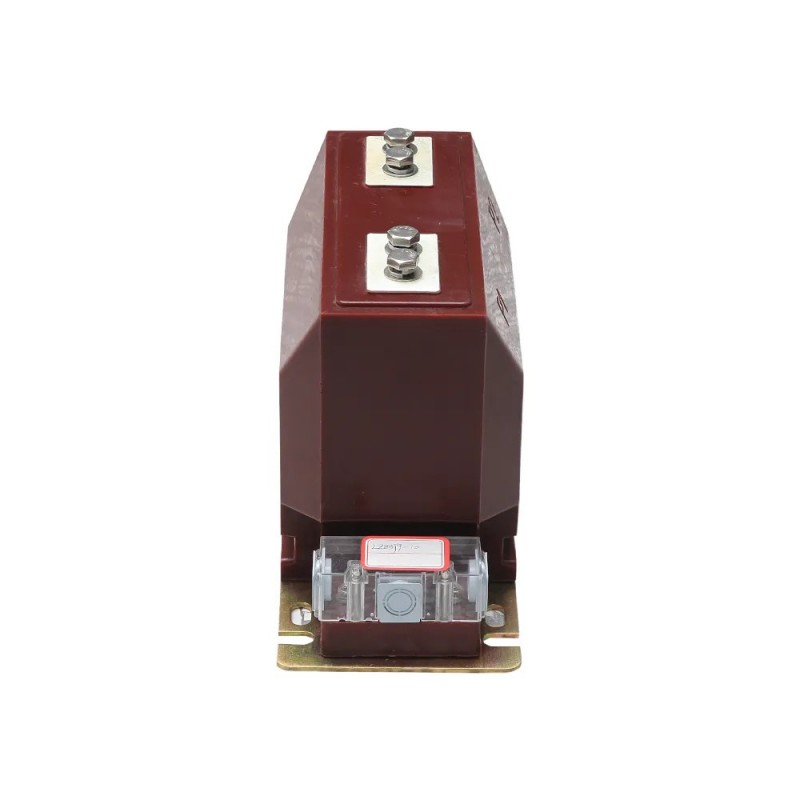

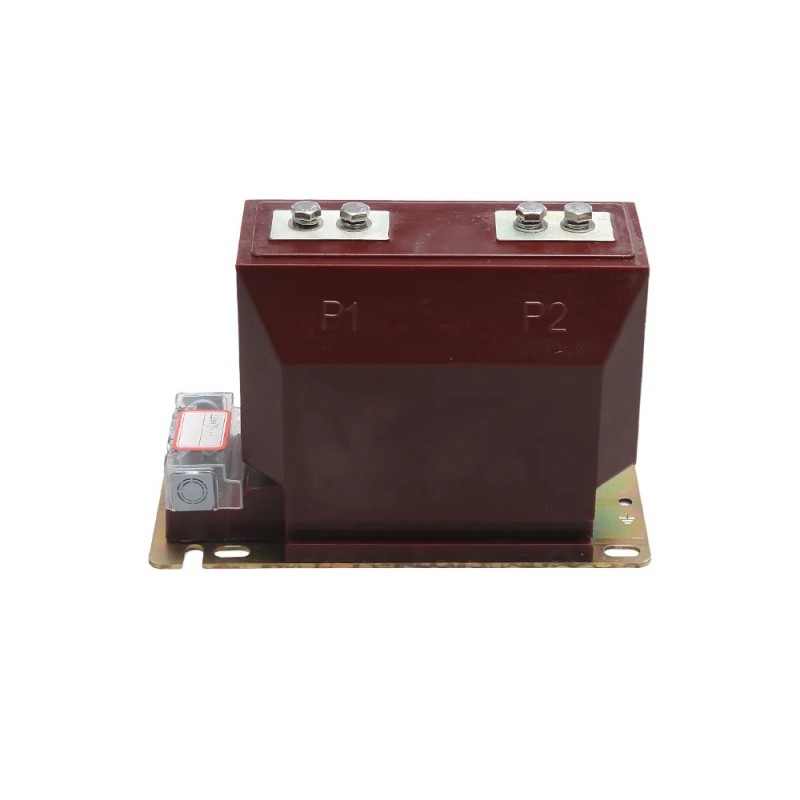

LZZBJ 9-10A ток трансформаторы

Comewill - LZZBJ 9-10A ток трансформаторының көрнекті өндірушісі, өндірушісі және экспорттаушысы, ол оқшауланған оқшаулағыш тірек құрылымын қабылдайды. Ол 50 Гц номиналды жиілігі және 10 кВ номиналды кернеуі бар айнымалы ток тізбектерінде ток және электр энергиясын өлшеуге, сондай-ақ релелік қорғаныс қолданбаларына арнайы әзірленген.

Сұрау жіберу

Өнім Сипаттамасы

Қытайдағы кәсіби өндіруші ретінде Comewill сізге жоғары сапалы LZZBJ 9-10A ток трансформаторының өнімділігін IEC стандарттарына және GB1208-2006 ток трансформаторының стандартына сәйкес ұсынғысы келеді.
Номиналды оқшаулау деңгейі: 12/42/75кВ
Жүктеме қуат коэффициенті: cosΦ=0,8 (артта қалу)
Номиналды жиілік: 50Гц
Номиналды қайталама ток: 5А, 1А
Жартылай разряд деңгейі: GB5583-85 стандартының талаптарына жауап береді, ішінара разряд 20pC аспайды.

Негізгі мүмкіндіктер

Бұл LZZBJ 9-10A ток трансформаторы тірек тәрізді құрылымды қабылдайды. Ол ластануға тамаша төзімділік пен ылғалға төзімділікті ұсынатын толық жабық эпоксидті шайыр құюымен ерекшеленеді, сонымен қатар тропикалық аймақтарға жарамды.
Трансформатор арнайы техникалық қызмет көрсетуді қажет етпейді, тек үстіңгі шаңды үнемі тазалау керек.
Толық жабық эпоксидті шайыр құю арқылы ток трансформаторы ықшам өлшемді және сенімді сапаны мақтан етеді. Ол кез келген орнату орнына бейімделеді және кез келген бағытта орнатылады.

Техникалық сипаттама

Түр	LZZBJ9-10C1							LZZBJ9-10C2
	Дәлдік класы	Номиналды қайталама шығыс				1 секунд жылу тогы	Динамикалық ток	Дәлдік класы	Номиналды қайталама шығыс				1 секунд жылу тогы	Динамикалық ток
		0,2/0,2С	0,5/0,5 с	10P10	10P15				0,2/0,2С	0,5/0,5 с	10P10	10P15
5	0,2S/10P,0,2/10P,0,2S/0,5,0,2/0,5,0,5S/10P,0,5/10P	10	10	15	10	2	5	0,2S/10P,0,2/10P,0,2S/0,5,0,2/0,5,0,5S/10P,0,5/10P	10	20	20	20	0.5	1.25
10						4	10						1	2.5
15						6	15						1.5	3.75
20						8	20						2	5
30						12	30						3	7.5
40						16	40						4	10
50						20	50						5	12.5
75						32	60						7.5	18.75
100						45	112.5						21	52.5
150													31.5	80
200
300					15								45	112.5
400
500												15	63	130
600						63	130
800												20
1000										30
1200						80	160						80	160
1500									30	40		30	100	160
2000										60	30
2500
3000
3150

Түр	LZZBJ9-10C1				LZZBJ9-10C2
	Дәлдік класы	Номиналды қайталама шығыс	1 секунд жылу тогы	Динамикалық ток	Дәлдік класы	Номиналды қайталама шығыс	1 секунд жылу тогы	Динамикалық ток
	Дәлдік класы	Номиналды қайталама шығыс	1 секунд жылу тогы	Динамикалық ток	Дәлдік класы	Номиналды қайталама шығыс	1 секунд жылу тогы	Динамикалық ток
10-15-20	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10 , 0.5S/0.5S/0.10S/1	10/10/15/15 , 10/10/15/15 , 10/10/15/15 , 10/10/15/15 , 10/10/15/15	2.7	4.5	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10 , 0.5S/0.5S/0.10S/1	10/10/15/20,10/1	0.5	1.25
15-20-30			4.2	6.6		0/15/20,10/10/1	1	2.5
20-30-40			6	9		5/15,10/10/15/	1.5	3.75
30-40-50			9	11.5		20,10/10/15/20	2	5
40-50-75			11.3	16.5			3	7.5
50-75-100			16.8	22			4	10
75-100-150			24	33			5	12.5
100-150-200			33.6	45			7.5	18.75
150-200-300			45	63			21	52.5
200-300-400			45	80			31.5	80
300-400-500			45	100			45	112.5
400-500-600	0,5/0,2/0,2/10Р10 ,0,5/0,5/0,5/10Р10 ,0,2С/0,2С/0,2С/10Р10,0,5/0,5С/0,5С/10Р10,0,5/0,2/0,2/10П	15/15/20/25 , 15/15/20/25 , 15/15/20/25 , 15/15/20/25 , 15/15/20/25	80	130	0,5/0,2/0,2/10Р10 ,0,5/0,5/0,5/10Р10 ,0,2С/0,2С/0,2С/10Р10,0,5/0,5С/0,5С/10Р10,0,5/0,2/0,2/10П	15/15/20/30,1	63	130
500-600-800						15/20/30,15/15/	63	130
800-1000-1200						20/30,15/15/20/	80	160
1200-1500-2000						30,15/15/15/30	100	160
1500-2000-2500							100	160
2000-2500-3000							100	160

Түр	LZZBJ9-10C1		LZZBJ9-10C1		1 секунд жылу тогы	Динамикалық ток
Номиналды бастапқы ток	Дәлдік класы және максималды номиналды шығыс		Дәлдік класы және максималды номиналды шығыс
Номиналды бастапқы ток	Дәлдік класы және максималды номиналды шығыс		Дәлдік класы және максималды номиналды шығыс
5,10,15,20	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/10	100Iln	205Iln
,30,40,50,75	,0,5/10P10/10P10	0,20/10/10	,0,5/10P10/10P10	,20/15/15

100	0,2/0,5/10P10,0,5/0,5/10P1	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/10	21	52.5
	0,0,5/10P10/10P10	0,20/10/10	,0,5/10P10/10P10	,20/15/15

150200	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	10/20/10,20/20/10	31.5	80
	,0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

300400	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	10/20/10,20/20/10	45	112.5
	,0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

500	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/10	0,2/0,5/10P10,0,5/0,5/10P1	20/15,20/20/15	63	130
	,0,5/10P10/10P10	,20/10/10	0,0,5/10P10/10P10	,20/15/25

600	0,2/0,5/10P10,0,5/0,5/10P1	10/20/15,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	20/10/20,20/20/20	63	160
	0,0,5/10P10/10P10	5,20/10/10	0,0,5/10P10/10P10	,20/15/20

800	0,2/0,5/10P10,0,5/0,5/10P10	20/15,20/20/15	0,2/0,5/10P10,0,5/0,5/10P1	20/10/20,20/20/20	63	160
	,0,5/10P10/10P10	,20/10/15	0,0,5/10P10/10P10	,20/15/20

1000, 1200	0,2/0,5/10P10,0,5/0,5/10P10	10/30/15,30/30/15	0,2/0,5/10P10,0,5/0,5/10P1	10/30/20,20/30/20	80	160
	,0,5/10P10/10P10	,30/10/15	0,0,5/10P10/10P10	,30/15/20

1500, 1600	0,2/0,5/10P10,0,5/0,5/10P10	20/30/15,30/30/15	0,2/0,5/5P15,0,5/0,5/10P1	30/40/20,40/40/20	100	160
	,0,5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	,40/15/15

2000	0,2/0,5/10P10,0,5/0,5/10P10	20/30/15,30/30/15	0,2/0,5/5P15,0,5/0,5/10P1	30/60/30,60/60/60	100	160
	,0,5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	,60/20/20

2500	0,2/0,5/10P10,0,5/0,5/10P10	20/30/20,30/30/20	0,2/0,5/5P15,0,5/0,5/10P1	30/60/30,60/60/3	100	160
2500	,0,5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	0,60/20/20	100	160
3000 ,3150			0,2/0,5/5P15,0,5/0,5/10P1	30/60/20,60/60/2	100	160
3000 ,3150			5,0.5/5P10/5P15	0,60/15/15	100	160

Түр	Номиналды бастапқы ток	Дәлдік класы	Номиналды шығыс			1 секунд жылу тогы	Динамикалық ток
			0.2	0.5	10P
LZZBJ9-10C5	5-300	0,2/0,5,0,2/10P20,0,5/10P20	20	40	40	0.5	1.25
	400					1	2.5
	500					1.5	3.75
	600	0,2/0,5,0,2/10P25,0,5/10P25	20	40	40	2	5
	800					3	7.5
	1000					4	10
	1200	0,2/0,5,0,2/10P30,0,5/10P30	40	40	40	5	12.5
	1250
	1500					7.5	18.75
	1600
	2000					21	52.5
	2500					31.5	80
	3000					31.5	80
	3150
