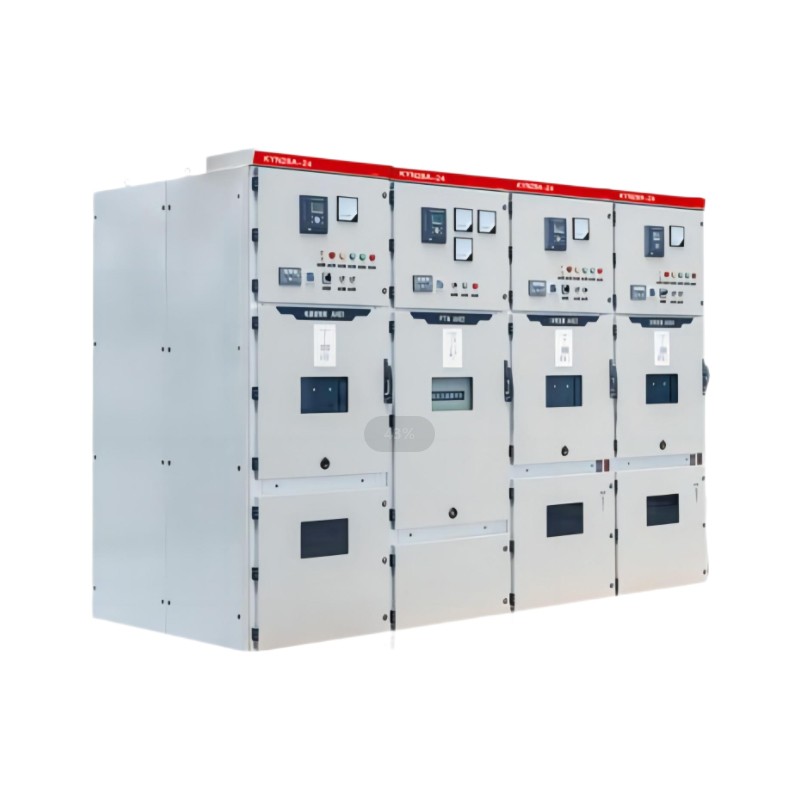

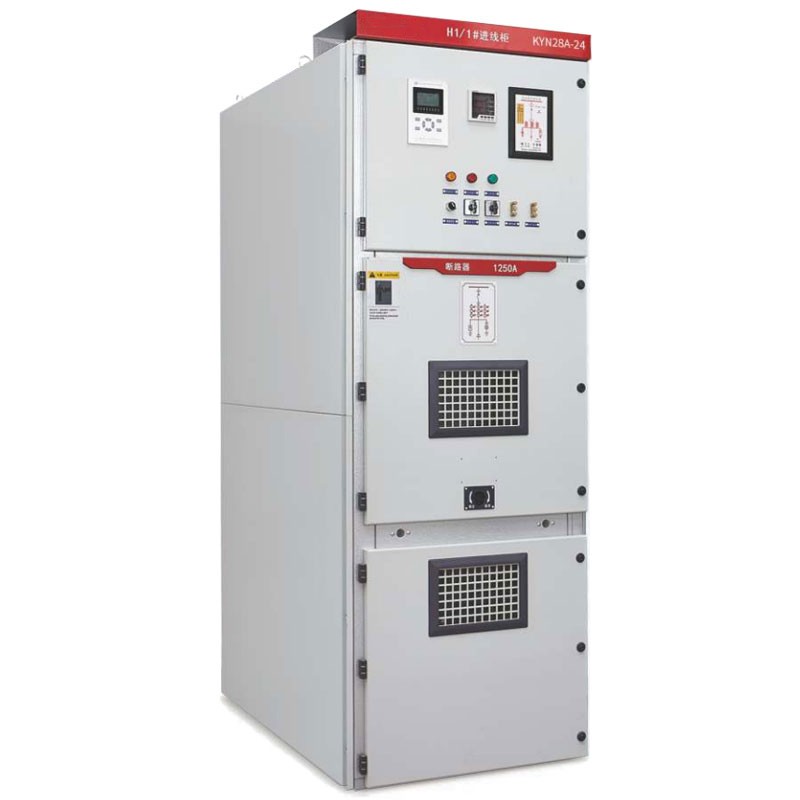

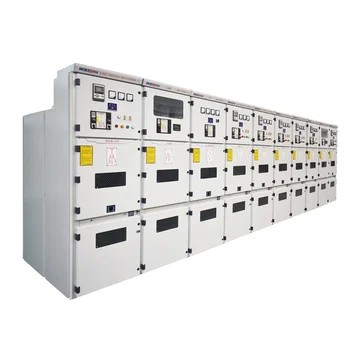

Жоғары сапалы KYN28-24KV коммутаторын Қытай өндірушісі Comewill ұсынады. Ол алынбалы автоматты ажыратқыштың дизайнымен, жетілдірілген «Анти-5» механикалық блоктан қорғауымен және VS1-24 және жаһандық эквиваленттер сияқты жетекші вакуумдық ажыратқыштармен үйлесімділікпен ерекшеленеді. Икемді орнатумен, күшті доғалық қорғаныспен және смарт торды бақылау жүйелерін қолдауымен ол қосалқы станцияларда, өнеркәсіптік зауыттарда және энергетикалық инфрақұрылымда кеңінен қолданылады.
Бұл біртұтас тарату блогы негізгі қолданбаларда ауыр жүктерді көтереді: электр станциялары (шағын/орта генераторлардан шырынды тасымалдау), өнеркәсіптік/тау-кен өндіру алаңдары (жердегі электр қуатын таратумен жұмыс істеу) және электр өнеркәсібінің қосалқы қосалқы станциялары (торды басқару, қорғау және бақылау). Ол DL/T404, IEC298, GB3906 стандарттарына сәйкес келетін барлық сәйкестік жолақтарын белгілеу үшін жасалған, сондықтан сіз сертификатталмаған берілістерге жабыспайсыз.
Нағыз жеңіс осында ма? Қауіпсіздік қауіптерін жоятын оның тас тәрізді берік блоктау жүйесі. Ол жүктелген кезде автоматты сөндіргіш арбаны тартып алуды тоқтатады, сөндіргішті кездейсоқ қосу/өшіру қосқыштарын болдырмайды, жерге қосқыш қосулы болса, сөндіргішті жабуды блоктайды, сізді қателікпен ток өткізгіш бөліктерден аулақ ұстайды және жерге қосқыштың кездейсоқ істен шығуын тоқтатады. Қауіпсіздік бойынша төте жолдар жоқ — кез келген сайт үшін өте маңызды.
Электр станциясы, өнеркәсіптік алаң немесе қосалқы станция үшін сатып алсаңыз да, Welcome (Wenzhou) Electric Co., Ltd компаниясының KYN28-24KV тарату құрылғысы жаппай сатып алуға дайын. Біз оны дәл орнатуыңызға сәйкестендіру үшін өзгерте аламыз, сондықтан сіз барлығына сәйкес келетін бір өлшемді шешімді мәжбүрлемейсіз.
KYN28-24KV тарату құрылғысы: пайдалану шарттары мен мүмкіндіктері
Қарапайым болайық — сатып алу қоңыраулары үшін тікелей KYN28-24 тарату құрылғысын пайдалану және таңдау туралы білуіңіз керек.
Қалыпты пайдалану шарттары
Бұл құрал нақты сайттағы дірілдерді басқаруға арналған, сондықтан төменде келтірілген:
Температура диапазоны: -15 ℃ мен + 40 ℃ аралығында жұмыс істейді - көптеген жабық орындарда проблема жоқ.
Ылғалдылық шектері: Тәуліктік орташа ылғалдылық ≤95% (бу қысымы ≤2,2кПа); ай сайынғы орташа ≤90% (бу қысымы ≤1,8кПа) — ылғалды болса да шыдайды.
Жер сілкінісіне төзімділік: ≤8 градустық жер сілкіністерін қабылдайды, көлденең сілкіністері 0,3 г және тік 0,15 г – ол есептелетін жерде тұрақты.
Ластануға төзімділік: 3-дәрежелі лас жерлерге жарамды — өнеркәсіптік шаңға немесе кірге төзімді.
Орнату туралы мәліметтер: тек үй ішінде, анкерлік болттармен немесе дәнекерлеумен бекітілген — дұрыс орнату оңай.
Осы коммутациялық құрылғыны сатып алған кезде мына жеңістер маңызды:
«Анти-5» механикалық ысырма: өте сенімді — қауіпсіздік тәуекелдерін азайтады және техникалық қызмет көрсетуді жеңілдетеді (күрделі жөндеулер жоқ, жай жөндеу).
Алынатын екі стиль: ортаңғы домалау және еденді айналдыру опциялары - сайтыңыздың техникалық қажеттіліктерін немесе жұмыс істеу әдеттерін қамтиды.
Икемді VCB жұптауы: өзіміздің Zn85-40.5/VS1-40.5 VCB құрылғыларымен және басқа брендтердің VD4, VB2, 3AH сияқты ғаламдық таңдауларымен жұмыс істейді — құлыптаусыз, сенетін бөліктерді пайдаланыңыз.
Ішкі өндірістік қондырғылар немесе қосалқы қосалқы станциялар үшін сатып алсаңыз да, Welcome (Wenzhou) Electric Co., Ltd компаниясының KYN28-24 тарату құрылғысы беріктік, қауіпсіздік және икемділік береді. Біз оны жаппай тапсырыстар үшін дайындадық және сіздің сайтыңыздың нақты қажеттіліктеріне сәйкес келетін нәрселерді өзгерте аламыз.
| Элемент | Бірлік | Деректер | |
| Номиналды кернеу | К.В | 13,8, 15, 17,5, 20, 22, 24 | |
| Номиналды оқшаулау деңгейі | 1мин.П.Ф. кернеуге төтеп беру (жерге фазалар/саңылаулар) | К.В | 50/60 |
| Найзағай импульсіне төзімді кернеу (жерге фазалар/саңылаулар) | К.В | 125/145 | |
| Номиналды жиілік | Hz | 50/60 | |
| Номиналды ток | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Номиналды қысқа уақытқа төзімді ток (4с) | Қ.А | 16, 20, 25, 31,5, 40, 50 | |
| Номиналды шыңға төзімді ток※ | Қ.А | 40, 50, 63, 80, 100, 125 | |
| Қорғаныс класы |
|
Қоршау: lP4X ,IP2X (VCB есігі ашылды) | |

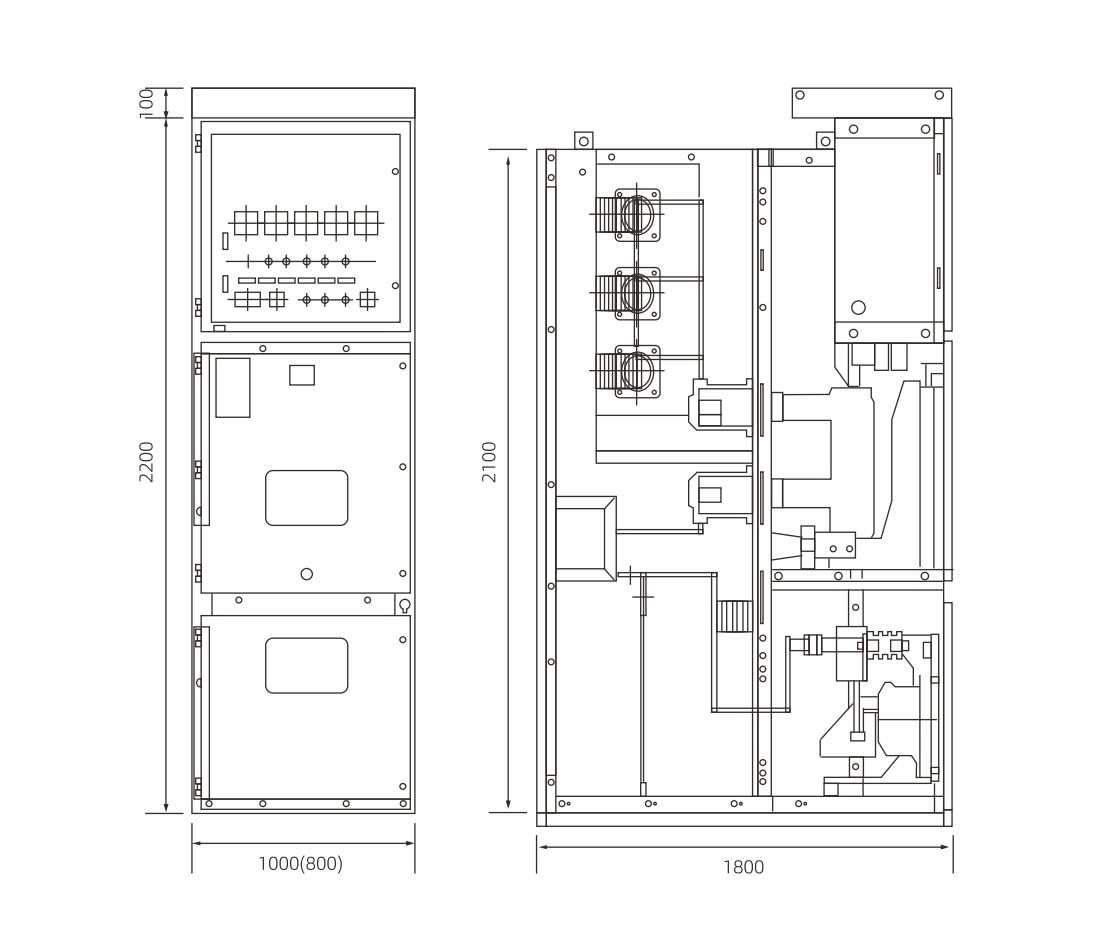

| Контур өлшемі (ені × тереңдік × биіктік) | мм | 1000(800)×1800×2400 | |
| Салмағы | кг | 840-1500 | |
| ШАРТ | спецификация |
| Қоршаған орта температурасы | +15°C және +40°C (24 сағат ішінде орташа ≤35°C) |
| Биіктік | ≤1000м |
| Салыстырмалы ылғалдылық | Ай сайынғы орташа ≤90%, бу қысымы ≤1,8кПа |
| Шаң, түтін, газдар | Коррозиялық, жанғыш немесе өткізгіш ластануы жоқ |
| Діріл/жер қозғалысы | Елеусіз |
| Электромагниттік кедергі | Екінші тізбектерде индукцияланған ≤1,6кВ |
| ITEM | БІРЛІК | ДЕРЕКТЕР |
| Номиналды кернеу | кВ | 24 |
| Номиналды жиілік | Hz | 50/60 |
| Найзағай импульсіне төзімді кернеу (фаза, жер) | кВ | 60 |
| Найзағай импульсіне төтеп беретін кернеу (изолятор) | кВ | 79 |
| Қуат жиілігіне төзімді кернеу (фаза, жер) | кВ | 125 |
| Қуат жиілігіне төзімді кернеу (оқшаулағыш) | кВ | 145 |
| Көмекші тізбектің кернеуі | V | 2000 |
| Номиналды ажыратқыш тогы | A | 630/1250/1600/2000/2500/3150 |
| Қысқа тұйықталу тогы | кА | 20 / 31.5 |
| Қысқа тұйықталу тогы (Шың) | кА | 50/80 |
| Қысқа уақытқа төзімді ток | кА | 20 / 31.5 |
| Шыңға төзімді ток | кА | 50/80 |
| Көмекші тізбектің кернеуі | V | AC/DC 110 / 220 |
| Қорғау дәрежесі | — | IP4X (есік ашық IP2X) |
| Өлшемдері (W×D×H) | мм | 800×1810×2380 / 1000×1810×2380 |
| Салмағы | кг | 840 ~ 1140 |
| ITEM | БІРЛІК | ДЕРЕКТЕР |
| Номиналды кернеу | кВ | 24 |
| Найзағай импульсіне төтеп беру | кВ | 60 |
| Қуат жиілігіне төтеп беру | кВ | 125 |
| Номиналды жиілік | Hz | 50/60 |
| Номиналды ток | A | 630–3150 |
| Қысқа тұйықталу тогы | кА | 20 / 31.5 |
| Жабылатын ток (Шың) | кА | 50/80 |
| Қысқа уақытқа төзімді ток | кА | 20 / 31.5 |
| Шыңға төзімді ток | кА | 50/80 |
| Конденсатор банкінің үзілуі (бір/артқа) | A | 630/400 |
| Жұмыс уақытын үзу | Уақыт | 50 |
| Механикалық өмір | Уақыт | 20 000 |
| Жұмыс реті | — | O-0,3s-CO-180s-CO |
| ITEM | БІРЛІК | ДЕРЕКТЕР |
| Катушка кернеуі (жабу/шығу) | V | AC220, AC110, DC220, DC110 |
| Катушка тогы | A | 1,1А (220 В), 3,1 А (110 В) |
| Энергияны сақтау қозғалтқышының қуаты | W | 80/100 |
| Энергияны сақтау уақыты | s | ≤10 |
1. KYN28-24KV металл қапталған тарату құрылғыларын дәстүрлі стационарлық тарату құрылғыларына қарағанда не жақсырақ етеді?
Дәстүрлі бекітілген тарату құрылғылары бөлшектерді жөндеу немесе ауыстыру үшін бүкіл жүйені өшіруді білдіреді - жалпы қиындық. Біздің KYN28-24KV алынбалы қол арба дизайнын пайдаланады: құрамдас бөліктерді оқшаулауға, техникалық қызмет көрсетуге немесе бөлшектерді толық орнатуды өшірмей ауыстыруға болады. Бұған қоса, металл қапталған конструкция доғадан қорғауды қосады, операторлардың қауіпсіздігін сақтайды және ішкі блоктарды жылдам ауыстыруға мүмкіндік береді, бұл тоқтауларды көтере алмайтын кез келген сайт үшін өте үлкен.
2. Бұл металл қапталған коммутациялық құрылғыны смарт қосалқы станцияларда қолдануға бола ма?
Мүлдем. Біз смарт желімен үйлесімді KYN28-24KV құрастырдық. Оған қашықтан басқару терминалдарын, сандық релелерді және SCADA жүйелерін қосуға болады, осылайша сіз нақты уақыттағы бақылауды, жедел қорғаныс триггерлерін және желіні басқару параметрлерімен үздіксіз байланыс аласыз. Ол заманауи смарт қосалқы станцияларға сәйкес келеді, қосымша жөндеуден бас тартпайды.
3. KYN28-24 металл қапталған тарату құрылғысы қандай орталарға ең қолайлы?
Ол ішкі пайдалану үшін жасалған және жоғары деңгейдегі қауіпсіздік пен бақылау арқылы сенімді жоғары вольтты таратуды қажет ететін орындарда жарқырайды: қалалық қосалқы станциялар (қалалық желілерді қуаттандырады), электр генерациялау станциялары (қоректік қуат беру), тау-кен орындарын (қатты өнеркәсіптік қондырғылар) және үлкен коммерциялық ғимараттарда (сауда орталықтары, көп қабатты үйлер). Қатал, қауіпсіз және қадағалап отыру оңай құрал қажет кез келген жерде – дәл осы.
Welcome (Wenzhou) Electric Co., Ltd компаниясында біз сатып алушылар мен операторлардың нақты сұрақтарына жауап беру үшін KYN28-24KV коммутациялық құрылғысын жасадық - ешқандай түк жоқ, тек сіздің жобаларыңыз үшін жұмыс істейтін шешімдер.
