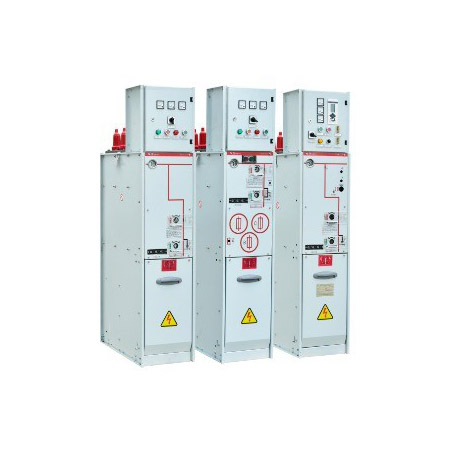

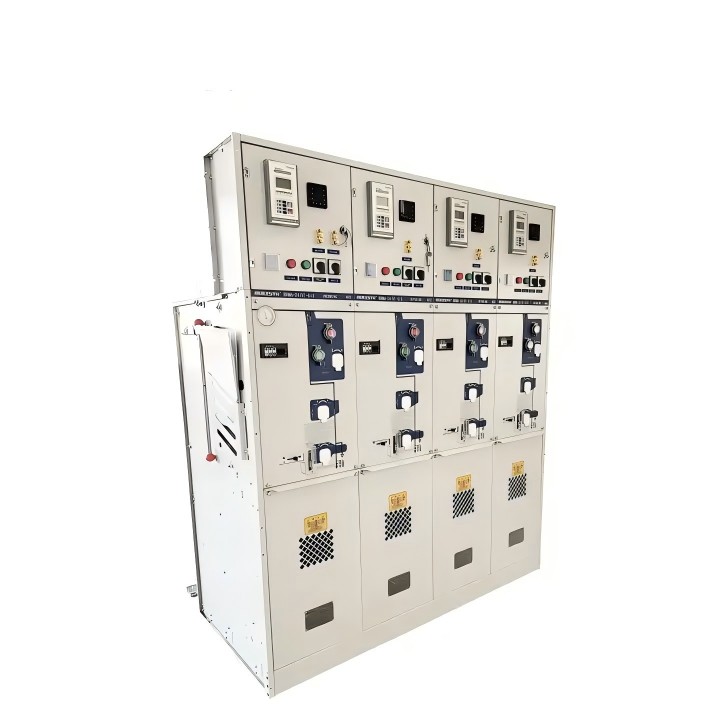

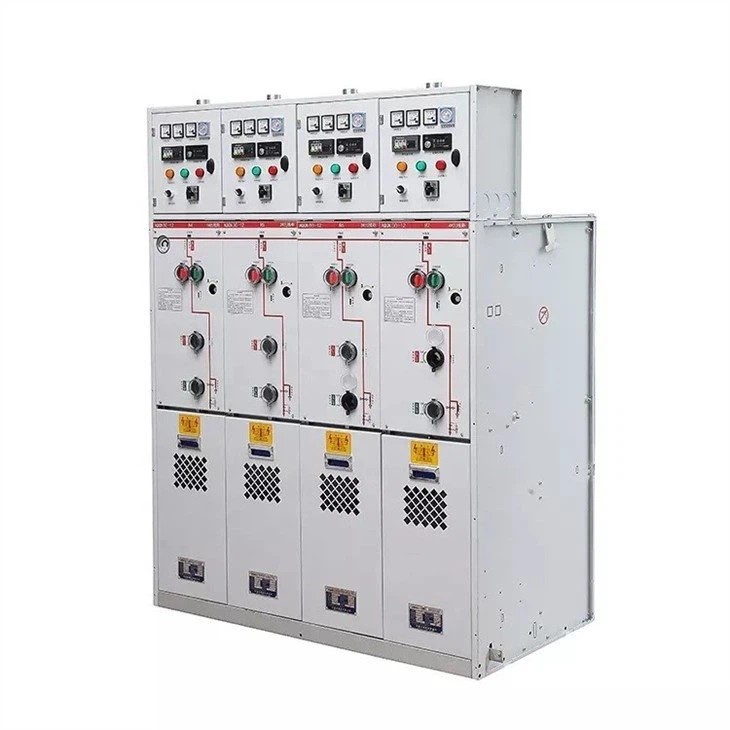

Сапалы 24кВ сақиналы негізгі блок SF6 газды оқшауланған тарату құрылғысын іздеп жүрсіз бе? Comewill фабрикасы әмбебап, модульдік RMU шешімін ұсынады. Номиналды кернеуі 24 кВ-қа дейін және ағып кету жылдамдығы 0,25‰-ден төмен, біздің тарату құрылғысы вакуумдық/SF6 автоматты ажыратқыштарды және 3 станциялық жүктеме ажыратқыштарын біріктіреді.
Робот-лазерлік дәнекерлеу технологиясы: Микроскопиялық жарықтарға бейім қолмен дәнекерлеуден айырмашылығы, біздің SF6 «қауіпсіздік жастықтары» (газ цистерналары) дәл робототехниканың көмегімен тығыздалған. Бұл стандартты талаптардан айтарлықтай асып түсетін жылына ≤0,25‰ ағып кету жылдамдығын қамтамасыз етеді.
Ұзақ электрлік қызмет ету мерзімі: Жүктеме қосқыштары: E3 деңгейіне жету, жиі ауыстыру операциялары үшін ең жоғары деңгей.
Ажыратқыштар: E2 деңгейіне жетіп, контактілерді жиі ауыстырмай-ақ қысқа тұйықталуды үзу өнімділігін қамтамасыз етеді.
Қоршаған ортаға төзімділік: IP67 рейтингімен негізгі жоғары вольтты құрамдас бөліктер шаңнан және суға уақытша батырудан толығымен қорғалған, бұл 24 кВ сақиналы негізгі блок SF6 газды оқшауланған тарату құрылғысын ылғалды жағалаудағы аймақтарға немесе шаңды өнеркәсіптік зауыттарға өте ыңғайлы етеді.
Жұмыс қауіпсіздігі: Газ қысымы қатаң түрде 1,4 бармен шектеледі және 3 станциялық жүктеме қосқышының дизайны типті сынақ есептерімен толық расталған «Жабық-Ашық Жер» айқын орналасуын қамтамасыз етеді.
*SF6 оқшаулау сақинасының негізгі бөлігі
*Ішкі орта кернеуді таратушы құрылғы
*Номиналды кернеу: 3,3кВ, 6кВ, 10кВ, 11кВ, 12,5кВ, 13,8кВ, 15кВ, 17кВ, 22кВ, 24кВ, 33кВ, 36кВ, 40,5кВ.
* Еден
*Жылдық ағып кету жылдамдығы жылына ≤0,25‰
*20℃ кезінде SF6 газ қысымы 0,4бар (салыстырмалы қысым)
*Стандарт: IEC, ANSI, GB
| Номиналды кернеу | кВ | 12 | 17,5 | 24 | 36 |
| Қуат жиілігі кернеуге төзімді | кВ | 281) | 38 | 50 | 70 |
| Импульске төзімді кернеу | кВ | 95 | 95 | 125 | 170 |
| Номиналды қалыпты ток | A | 630 | 630 | 630 | 630 |
| Бұзылу мүмкіндіктері: |
|
|
|
|
|
| - белсенді жүктеме | A | 630 | 630 | 630 | 630 |
| - тұйық цикл | A | 650 | 650 | 650 | 630 |
| – жүктемесіз кабельді зарядтау | A | 140 | 140 | 140 | 20 |
| – жерге тұйықталу | A | 205 | 160 | 160 | 60 |
| – жерге тұйықталу кабелін зарядтау | A | 117 | 91 | 91 | 35 |
| Сыйымдылықты жасау | кА | 62.5 | 52.5 | 52.5 | 50 |
| Қысқа уақыт ағымы 3 сек. | кА | 25 | 21 | 21 | 20 |
| Механикалық операциялар саны | 1000 жабу / ашу нұсқаулығы | ||||
| Жерге қосқыш | |||||
| Номиналды кернеу | кВ | 12 | 17,5 | 24 | 36 |
| Қуат жиілігі кернеуге төзімді | кВ | 281) | 38 | 50 | 70 |
| Импульске төзімді кернеу | кВ | 95 | 95 | 125 | 170 |
| Сыйымдылықты жасау | кА | 62.5 | 50 | 50 | 50 |
| Қысқа уақыт ағымы 3 сек. | кА | 25 | 21 | 21 | 20 |
| Механикалық операциялар саны | 1000 жабу / ашу нұсқаулығы | ||||
42 кВ қуат жиілігінің төзімді кернеуі бар
| Ажыратқыш | |||||
| Номиналды кернеу | кВ | 12 | 17,5 | 24 | 36 |
| Қуат жиілігі кернеуге төзімді | кВ | 282) | 38 | 50 | 70 |
| Импульске төзімді кернеу | кВ | 95 | 95 | 125 | 170 |
| Номиналды қалыпты ток | A | 200 | 200 | 200 | 630 |
| Бұзылу мүмкіндіктері: |
|
|
|
|
|
| – жүктемесіз трансформатор | A | 20 | 20 | 20 | 630 |
| Сыйымдылықты жасау | кА | 1) | 1) | 1) | 50 |
| Механикалық операциялар саны | 1000 жабу / ашу нұсқаулығы | ||||
| Жерге қосқыш | |||||
| Номиналды кернеу | кВ | 12 | 17,5 | 24 | 36 |
| Қуат жиілігі кернеуге төзімді | кВ | 282) | 38 | 50 | 70 |
| Импульске төзімді кернеу | кВ | 95 | 95 | 125 | 170 |
| Сыйымдылықты жасау | кА | 12.5 | 12.5 | 12.5 | 50 |
| Қысқа уақыт ағымы 1 сек. | кА | 5 | 5 | 5 | 20 |
| Механикалық операциялар саны | 1000 жабу / ашу нұсқаулығы | ||||
1) Жоғары вольтты сақтандырғыштар арқылы шектелген
2) 42кВ қуат жиілігінің төзімді кернеуі бар
| Ажыратқыш | |||||
| Номиналды кернеу | кВ | 12 | 17,5 | 24 | 36 |
| Қуат жиілігі кернеуге төзімді | кВ | 281) | 38 | 50 | 70 |
| Импульске төзімді кернеу | кВ | 95 | 95 | 125 | 170 |
| Номиналды қалыпты ток | A | 200/6302) | |||
| Бұзылу мүмкіндіктері: |
|
|
|
|
|
| – қысқа тұйықталу тогы | кА | 21 | 16 | 16 | 20 |
| Сыйымдылықты жасау | кА | 52.5 | 40 | 40 | 50 |
| Қысқа уақыт ағымы 3 сек. 3) | кА | 21 | 16 | 16 | 20 |
| Механикалық операциялар саны | 2000 жабу / ашу нұсқаулығы | ||||
| Операция реті | O – 3мин – СО – 3мин – СО | ||||
| Төменгі ағындағы жерге қосқыш | |||||
| Номиналды кернеу | кВ | 12 | 17,5 | 24 | 36 |
| Қуат жиілігі кернеуге төзімді | кВ | 281) | 38 | 50 | 70 |
| Импульске төзімді кернеу | кВ | 95 | 95 | 125 | 170 |
| Сыйымдылықты жасау | кА | 52.5 | 40 | 40 | 50 |
| Қысқа уақыт ағымы 3 сек. | кА | 21 | 16 | 16 | 20 |
| Механикалық операциялар саны | 1000 жабу / ашу нұсқаулығы | ||||
1) 42 кВ қуат жиілігінің төзімді кернеуі бар
2) Қолданылатын төлке түріне байланысты
3) Интерфейс A – 12,5кА/1с, B интерфейсі – 16кА/1с
1-сұрақ: RMU сериясы үшін максималды номиналды кернеу қандай?
A: Біздің флагмандық үлгіміз 24 кВ блок болғанымен, әртүрлі халықаралық желі талаптарын қанағаттандыру үшін диапазонымыз 3,3 кВ-тан 40,5 кВ-қа дейін қамтиды.
2-сұрақ: Мен вакуумдық және SF6 автоматты ажыратқыштарды таңдай аламын ба?
A: Иә. Біздің «V» шкафта біз екі нұсқаны да ұсынамыз. Шаңсорғыштар аз техникалық қызмет көрсету үшін жиі таңдалады, ал SF6 сөндіргіштері белгілі бір жүктеме мен қоршаған орта қажеттіліктеріне негізделген.
3-сұрақ: Газ қысымының қауіпсіз болуын қалай қамтамасыз етесіз?
A: Біз салыстырмалы қысымды 0,4 бар (20°C температурада) және 1,4 бар максималды шегін қолданамыз. Әрбір құрылғы қашықтан бақылау және дабыл беру үшін қосалқы контактілері бар манометрді қамтиды.
4-сұрақ: Жабдық қатал сыртқы орталарға жарамды ма?
A: Иә. RMU жабық дизайн болғанымен, негізгі SF6 резервуары IP67 рейтингіне ие. Тиісті сыртқы дүңгіршекте (ықшам қосалқы станция) орналастырылған кезде ол ылғалдылығы жоғары немесе ластануы жоғары жерлерде жақсы өседі.
