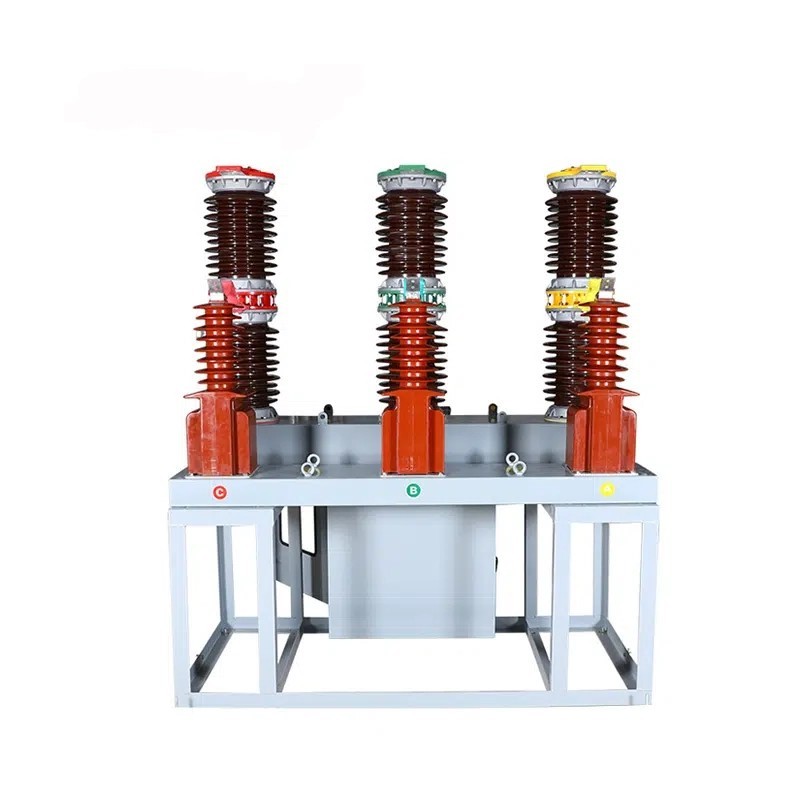

Жоғары сапалы ZW7 сыртқы жоғары вольтты айнымалы ток VCB Қытай өндірушісі Comewill ұсынады. Оның конструкциялық өнімділігі GB1984-89 «Айнымалы ток жоғары вольтты ажыратқыштар» ұлттық стандартына сәйкес келеді және Халықаралық электр техникалық комиссиясының (IEC) IEC-56 «Айнымалы ток жоғары вольтты ажыратқыштар» стандартының талаптарына сәйкес келеді.
Ажыратқыштардың бұл сериясы негізінен сыртқы 35 кВ электр беру және түрлендіру жүйелерінде басқару және қорғау үшін қолданылады. ZW7 сыртқы жоғары вольтты айнымалы ток VCB қалалық және ауылдық электр желілерінің, сондай-ақ өнеркәсіптік және тау-кен кәсіпорындарының қалыпты жұмысына және қысқа тұйықталудан қорғауға да қолданылады.
Бағаналы фарфор изоляторының жалпы құрылымын қабылдай отырып, үстіңгі изоляторда вакуумды ажыратқыш орналасады, ал төменгі бөлігі тірек фарфор изоляторы ретінде қызмет етеді. Өнім жиі жұмыс істеуге жарамды және сенімді тығыздау, қартаюға қарсы қасиеттері, жоғары қысымға төзімділігі, жанбайтындығы, жарылғыш еместігі, ұзақ қызмет ету мерзімі, оңай орнату және техникалық қызмет көрсету сияқты артықшылықтары бар.
1. Жұмыс температурасы -40 ℃ мен + 40 ℃ аралығындағы температураға төтеп бере алады және оның өте суық немесе ыстық болуына қарамастан өнімділігі тұрақты.
2. Ең биік биіктік 1000 метрге жетуі мүмкін, тіпті ауа қысымы төмен болса да, ол тізбекті жоғалтпай сенімді жұмыс істей алады.
3. ZW7 сыртқы жоғары вольтты айнымалы ток VCB желге жақсы қарсылыққа ие және желдің жылдамдығы сағатына 10 километрге дейін төтеп бере алады; Модельдің номиналды кернеуі 132/230 кВ болса, талаптарды қанағаттандыру үшін желдің жылдамдығы сағатына 3,2 шақырымды құрауы керек.
4. Жер сілкінісіне төзімділік өте керемет, ал 8 баллдық жер сілкінісінің қарқындылығын көтеруге болады. Оны геологиялық жағдайы нашар жерлерде қолданған дұрыс.
5. Бір киловольт үшін кемінде 31 миллиметрді құрайтын сүзу қашықтығының стандарты бар. Қоршаған орта дымқыл немесе ластанған болса да, ол жарқырау ақауларының алдын алады.
6. ZW7 сыртқы жоғары вольтты айнымалы ток VCB ауаның ластануына күшті қарсылыққа ие және IV класты ластанған орталар үшін арнайы әзірленген. Оны күрделі өнеркәсіптік аймақтарда немесе сыртқы ортада пайдалануға болады.
1. Температура -40 ℃ мен + 40 ℃ аралығында болады, және біз қатты суықтан немесе ыстықтан қорықпаймыз;
2. 1000 метрден аспайтын биіктік жеткілікті, ал аздап төмен қысымды орта оған мүлдем әсер етпейді;
3.Желдің максималды қуаты сағатына 10 километрді құрайды, ал 132/230кВ моделі оңтайлы өнімділікке қол жеткізу үшін сағатына 3,2 шақырым желдің минималды жылдамдығына сай болуы керек;
4. 8 баллдық жер сілкінісіне төтеп бере алады және жер сілкінісі болуы мүмкін аймақтарда тыныштықпен пайдалануға болады;
5. Электр қауіпсіздігін қамтамасыз ететін киловольт үшін кемінде 31 миллиметр сырғыма қашықтығы;
6. IV класты ластанған орталар үшін арнайы әзірленген ZW7 сыртқы жоғары вольтты айнымалы ток VCB күрделі өнеркәсіптік аймақтарда және сыртқы қатты ластануы бар жерлерде қолданылуы мүмкін.
| ЖОҚ | Элемент | Бірлік | Мән | ||
| 1 | Номиналды кернеу | К.В | 40.5 | ||
| 2 | Номиналды оқшаулау деңгейі | Қуат жиілігі кернеуге төзімді | Құрғақ сынақ | 95 | |
| Ылғалды сынақ | 80 | ||||
| Найзағай импульсіне төтеп беру кернеуі (ең жоғары) | 185 | ||||
| 3 | Номиналды ток | A | 1250,1600,2000 | ||
| 4 | Номиналды қысқа тұйықталу тогы | Қ.А | 20,25,31.5 | ||
| 5 | Номиналды жұмыс реті |
|
0-0,3с-комбинация-180с-комбинация | ||
| 6 | Номиналды қысқа тұйықталу тогын үзу уақыты | рет | 12 | ||
| 7 | Номиналды қысқа тұйықталу тогы (ең жоғары) | Қ.А | 50,63,80 | ||
| 8 | Номиналды шыңға төзімді ток | ||||
| 9 | Номиналды қысқа уақытқа төзімді ток | Қ.А | 20,25,31.5 | ||
| 10 | Номиналды қысқа тұйықталу үздіксіз ток | S | 4 | ||
| 11 | Орташа ашу жылдамдығы | Ханым | 1,5±0,2 | ||
| 12 | Орташа жабылу жылдамдығы | 0,7±0,2 | |||
| 13 | Байланыстың жабылу уақыты | s | ≤2 | ||
| 14 | Үш фазалы аралас (минут) синхронды уақыт айырмашылығы | ≤2 | |||
| 15 | Жабу уақыты | ≤150 | |||
| 16 | Ашылу уақыты | ≤60 | |||
| 17 | Механикалық өмір | рет | 10000 | ||
| 18 | Номиналды жұмыс кернеуі және қосалқы тізбектің номиналды кернеуі | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Бір фазалық тізбектегі тұрақты ток кедергісі (трансформаторсыз) | μΩ | ≤100 | ||
| 20 | Динамикалық және статикалық контактілер тозу қалыңдығына мүмкіндік береді | мм | 3 | ||
| 21 | салмақ | кг | 800 | ||
