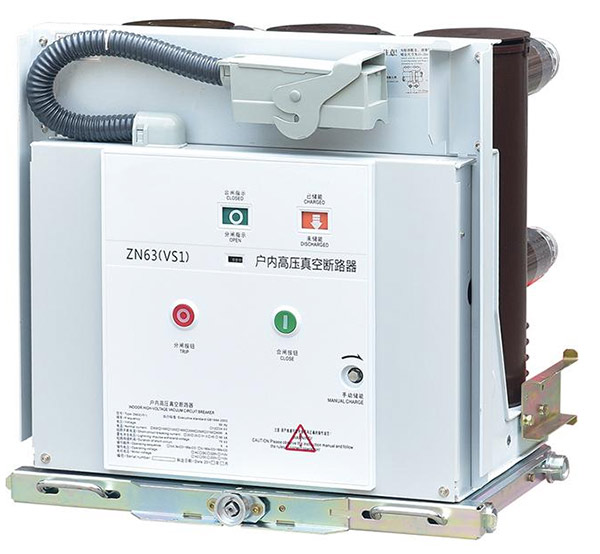

Вакуумдық ажыратқыштехнология орташа вольтты қуатты тарату үшін маңызды коммутациялық шешім болды, өйткені ол вакуумдық доғаның үзілуін ықшам механикалық құрылыммен және басқарылатын электрлік операциямен біріктіреді. Контактілер тығыздалған вакуумдық үзгіштің ішінде бөлінгенде, доға ауа, мұнай немесе газ тізбегінің үзілуінен түбегейлі өзгеше процесс арқылы үзіледі. Бұл архитектура ақауларды жылдам жоюды, үзу камерасына күнделікті қызмет көрсетуді қысқартуды, ықшам тарату құрылғыларының құрылысын және анықталған жұмыс жағдайларында қайталанатын коммутацияны қолдай алады. Дегенмен, ажыратқыштың өнімділігін тек оның үзу ортасы арқылы бағалау мүмкін емес. Номиналды кернеу, номиналды ток, қысқа тұйықталу мүмкіндігі, оқшаулау деңгейі, контакт жүйесі, жұмыс механизмі, қорғаныс релесі, басқару кернеуі, орнату ортасы, механикалық төзімділік және қолданылатын сынақ талаптары түпкілікті жүйеге ықпал етеді. Бұл қарым-қатынастарды түсіну инженерлер, тарату құрылғыларын өндірушілер, коммуналдық қызметтер, өнеркәсіптік нысандар, жаңартылатын энергия жобалары және басқа да орташа кернеуді пайдаланушылар үшін өте маңызды.
Мазмұны
Бөлімге тікелей өту үшін кез келген тақырыпты басыңыз.
- 1. Неліктен орта вольтты коммутация мамандандырылған қорғанысты қажет етеді?
- 2. Вакуумдық доғаның үзілуі қалай жұмыс істейді?
- 3. Бөлгіштің негізгі компоненттері қандай?
- 4. Номиналды кернеу мен ток таңдауға қалай әсер етеді?
- 5. Қысқа тұйықталу мүмкіндігі мен үзіліс жылдамдығы неге маңызды?
- 6. Жұмыс механизмі өнімділікке қалай әсер етеді?
- 7. Ішкі және сыртқы дизайнның айырмашылығы неде?
- 8. Шаңсорғыштар басқа үзіліс технологияларымен қалай салыстырылады?
- 9. Ажыратқыш қорғаныс релелерімен және сенсорлармен қалай жұмыс істейді?
- 10. Бұл коммутация технологиясын қандай қолданбалар пайдаланады?
- 11. Таңдау және орнату кезінде қандай жалпы қателіктерден аулақ болу керек?
- 12. Тестілеу мен стандарттарды қалай бағалау керек?
- 13. Кәсіби техникалық сипаттама нені қамтуы керек?
- 14. Жиі қойылатын сұрақтар
Неліктен орта вольтты коммутация мамандандырылған қорғанысты қажет етеді?
Орташа вольтты электр жүйелері мұқият үйлестірілген коммутациялық және қорғаныс құралдарын қажет ететін кернеу деңгейлерінде жұмыс істейді. Коммутация құрылғысы қалыпты жүктеме тогын өткізіп қана қоймай, желіде ақаулық орын алған кезде дұрыс жауап беруі керек.
Электр тарату желілері тұрақты түрде трансформаторларды, қозғалтқыштарды, генераторларды, өнеркәсіптік фидерлерді, инженерлік желілерді, жаңартылатын энергия көздерін және басқа жүктемелерді қосады. Қалыпты жағдайда ток өткізгіштер мен коммутациялық жабдық арқылы үздіксіз өтеді. Қысқа тұйықталу кезінде ток күрт артып, айтарлықтай термиялық және электродинамикалық кернеу тудыруы мүмкін.
Ажыратқыш сол токты үзудің басқарылатын әдісін қамтамасыз етеді. Оның жұмысын қорғаныс релелерімен, ток трансформаторларымен, кернеу трансформаторларымен, басқару схемаларымен және электр желісінің жалпы қорғау философиясымен үйлестіру қажет.
Үзіліс ортасы әсіресе маңызды. Тарихи түрде автоматты ажыратқыштар контактілер бөлінген кезде пайда болатын доғаны басқарудың бірнеше әдістерін қолданған. Ауа, мұнай және әртүрлі газдардың барлығы жабдықтың әртүрлі буындарында қолданылған. Вакуумдық технология басқа тәсілді ұсынады, онда бастапқы доғаны үзу процесі мөрленген вакуумдық үзгіштің ішінде жүреді.
Ажыратқыш белгіленген электр тізбегін оның номиналды жұмыс жағдайында қосуға немесе ажыратуға болады.
Қорғаныс жүйесі ақаулықты анықтаған кезде, ажыратқыш белгіленген үзу мүмкіндігінің шегінде токты аша алады және тоқтата алады.
Сәйкес коммутациялық құрылғының архитектурасына біріктірілген кезде, ажыратқыш анықталған оқшаулау және техникалық қызмет көрсету процедураларына қатыса алады.
Ажыратқыштың жұмысы болжалды тарату құрылымын сақтай отырып, ақауларды оқшаулау үшін сезгіш және қорғаныс құрылғыларымен жұмыс істейді.
Сондықтан ажыратқыштың функциясы жүйе деңгейінде қарастырылуы керек. Жоғары үзіліс дәрежесі қате қорғаныс параметрінің орнын толтыра алмайды. Жақсы жобаланған ажыратқыш кабельдің жеткіліксіз аяқталуын өтей алмайды. Күрделі контроллер дұрыс қызмет көрсетілмеген механикалық механизмді түзете алмайды.
Жақсы коммутациялық қондырғылар бұл элементтерді байланыстырады. Ажыратқыш, шиналар, фидер, қорғаныс релесі, аспаптық трансформаторлар, басқару қуаты, блоктаулар және қоршау бір электр жүйесінің айналасында көрсетілуі керек.
Неліктен ақаулық үзіліс қарапайым коммутациядан ерекшеленеді
Қалыпты жүктеме жағдайында тізбекті ашу және қысқа тұйықталуды жою эквивалентті операциялар болып табылмайды. Ақаулық кезінде ток әлдеқайда үлкен болуы мүмкін, ал ақаулықпен байланысты электр энергиясы айтарлықтай.
Сондықтан сөндіргіш ол жобаланған кернеуде және жүйе жағдайында токты үзуге қабілетті болуы керек. Үзіліс процесі жалғанған жабдықты қорғау және белгіленген қорғаныс координациясын сақтау үшін жеткілікті жылдам болуы керек.
Бұл үзіліс технологиясын косметикалық өнімнің ерекшелігінен гөрі негізгі инженерлік шешімге айналдырады.
Вакуумдық доғаның үзілуі қалай жұмыс істейді?
Вакуумдық үзілістің айқындаушы сипаттамасы доға сөндіргіш камера ретінде тығыздалған вакуумдық сөндіргішті пайдалану болып табылады. Үзгіште басқарылатын вакуумдық ортаның ішінде бекітілген тұрақты және қозғалатын электр контактілері бар.
Контактілер жабылған кезде ток жанасу беттері арқылы өтеді. Жұмыс механизмі ажыратқышты ашуға бұйрық бергенде, қозғалатын контакт бекітілген контактіден бөлінеді. Байланыс беттері бөлінген кезде олардың арасында электр доғасы пайда болуы мүмкін.
Ауадағы доғадан айырмашылығы, вакуумдық үзгіш әдеттегі иондалған жолды ұстап тұру үшін айтарлықтай газ ортасын қамтамасыз етпейді. Сондықтан үзіліс процесі негізінен бөлу оқиғасы кезінде контактілі материалдан пайда болатын металл буымен реттеледі.
Байланысты бөлу
Ашылу қозғалысын дәл бақылау керек. Байланыс жылдамдығы, контактінің қозғалысы, контакт қысымы және қозғалатын контакт пен жұмыс механизмі арасындағы механикалық қатынастың барлығы өнімділікке әсер етеді.
Ағымдағы үзілістен кейін қажетті диэлектрлік қашықтықты орнату үшін контактілерге жеткілікті қозғалыс қажет. Сондықтан механикалық механизм қайталанатын операциялар бойынша дәйекті қозғалысты қамтамасыз етуі керек.
Металл буының әрекеті
Доға кезінде контактілердің материалы металл буын құра алады. Бұл бу доғаны қолдайтын уақытша өткізгіш ортаны қамтамасыз етеді. Айнымалы ток тізбегінде ток өзінің табиғи тогы нөлге жақындағанда, доға сөніп, металл буы тез конденсацияланады.
Содан кейін үзгіш электрлік қалпына келтіру кернеуіне төтеп беру үшін бөлінген контактілер арасындағы жеткілікті диэлектрлік күшті қалпына келтіруі керек.
Байланыс материалы
Байланыс материалы вакуумдық сөндіргіш дизайнының маңызды бөлігі болып табылады. Ол ток өткізуді, доғаның үзілуін, эрозияға төзімділігін және диэлектрлік қалпына келтіруді қолдауы керек.
Үзілістердің әртүрлі конструкцияларында токтың таралуын және үзіліс кезінде магниттік әсерлерді басқару үшін арнайы контактілі қорытпалар мен геометриялар қолданылады.
Қорғау
Үзіліс кезінде пайда болатын металл буы айналадағы беттерге шөгуі мүмкін. Үзілістің ішіндегі қорғаныс құрылымдары бұл материалдың қайда өтетінін бақылауға көмектеседі және қажетті электр өрісінің таралуын сақтауға көмектеседі.
| Үзіліс кезеңі | Не болады | Дизайнға қойылатын талаптар |
|---|---|---|
| Жабық контактілер | Ток байланыс жүйесі арқылы өтеді | Төмен жанасу кедергісі және сенімді контакт қысымы |
| Контакт ашу | Контактілер бөліне бастайды және доға пайда болуы мүмкін | Басқарылатын ашу жылдамдығы және контакт геометриясы |
| Доға кезеңі | Металл буы электр өткізгіштігін қолдайды | Басқарылатын доғаның әрекеті және контактілі эрозия |
| Ағымдағы нөл | Айнымалы ток табиғи нөлдік нүктеге жетеді | Диэлектриктердің тез қалпына келуі |
| Үзілістен кейінгі | Бөлінген контактілер қалпына келтіру кернеуіне төтеп береді | Контактілер арасындағы тұрақты оқшаулау |
Неліктен мөрленген үзгіш маңызды
Вакуумдық сөндіргіш мөрленген құрамдас болып табылады. Оның ішкі ортасы өндіріс кезінде қалыптасады және оның қызмет ету мерзімі бойы сақталады.
Бұл негізгі үзіліс ортасы ретінде сұйықтықтың немесе газдың үлкен көлеміне тәуелді жүйелерден ерекшеленеді. Вакуумды ажыратқышты салыстырмалы түрде ықшам жинақтауға және тарату құрылғыларына бірнеше жолмен біріктіруге болады.
Дегенмен, мөрленген үзгіш бүкіл сөндіргіштің техникалық қызмет көрсетусіз екенін білдірмейді. Жұмыс механизмі, сыртқы оқшаулау, терминалдар, басқару тізбектері, мойынтіректер, байланыстар және тарату құрылғыларының интерфейстері әлі де тиісті тексеруді және техникалық қызмет көрсетуді қажет етеді.
Сондықтан вакуумдық үзіліс ажыратқыш архитектурасының бір бөлігі ретінде түсінілуі керек. Оның тиімділігі контактілі конструкцияға, үзгіш құрылысына, механикалық қозғалысқа, оқшаулауды қалпына келтіруге және қорғаныс жүйесімен үйлестіруге байланысты.
Бөлгіштің негізгі компоненттері қандай?
Заманауи орта вольтты ажыратқыш бірнеше функционалдық жинақтарды қамтиды. Олардың әрқайсысы ағымдағы жолға, үзіліс процесіне, механикалық жұмысқа, оқшаулау жүйесіне, басқару интерфейсіне немесе орнату құрылымына ықпал етеді.
Вакуумды сөндіргіш
Вакуумдық сөндіргіште бекітілген контакт, қозғалатын контакт, контакт штангасы, ішкі экрандау элементтері және герметикалық қоршау бар. Бұл вакуумдық ортадағы токты тоқтатуға жауапты бөлік.
Оның өлшемдік дәлдігі мен ішкі құрылысы өте маңызды, өйткені контакт саңылауы, туралану, контакт қысымы және диэлектрлік геометрия жоспарланған дизайн шегінде қалуы керек.
Жұмыс механизмі
Жұмыс механизмі сақталған немесе берілген механикалық энергияны контактілі қозғалысқа түрлендіреді. Серіппелі механизмдер орта вольтты қолданбаларда кеңінен қолданылады, ал электромагниттік операциялық жүйелер белгілі бір конструкцияларда бар.
Механизм үзілістерді тұрақты уақыт пен қозғалыспен ашу және жабу керек. Ол сондай-ақ жабық күйде қажетті байланыс күшін сақтауы керек.
Оқшаулағыш тіректер
Оқшаулау жерге тұйықталған қоршаудан және айналадағы құрылымдардан физикалық бөлек қуатталған компоненттерді қолдайды. Олар сондай-ақ қажетті саңылаулар мен механикалық тұрақтылықты сақтауға көмектеседі.
Терминалдар және ағымдағы жол
Бастапқы терминалдар ажыратқышты жоғары және төменгі ағынды электр желісіне қосады. Олардың дизайны ажыратқыштың шиналармен, кабельдік қосылыстармен немесе басқа тарату құрылғыларының құрамдас бөліктерімен қалай байланысатынын анықтайды.
Позиция және индикация жүйесі
Көптеген тарату құрылғыларының қондырғыларында механикалық көрсеткіштер ажыратқыштың ашық, жабық немесе басқа анықталған күйде екенін көрсетеді. Бұл тартылатын жабдық үшін әсіресе маңызды болуы мүмкін.
Басқару және көмекші тізбектер
Көмекші контактілер, өшіру катушкалары, жабу катушкалары, қозғалтқыш жетектері, позициялық ажыратқыштар және басқа тізбектер ажыратқыштың қорғаныс және басқару жабдығымен байланысуына мүмкіндік береді.
| Құрамдас | Негізгі функция | Негізгі инженерлік есеп |
|---|---|---|
| Вакуумды сөндіргіш | Доғаның үзілуі | Контакт дизайны, вакуумдық тұтастық, диэлектриктерді қалпына келтіру |
| Жұмыс механизмі | Контакт ашу және жабу | Жылдамдық, саяхат, күш, жүйелілік, төзімділік |
| Оқшаулағыш тіректер | Электрлік бөлу және құрылымдық қамтамасыз ету | Диэлектрлік өнімділік және механикалық беріктік |
| Бастапқы терминалдар | Ажыратқышты қуат тізбегіне қосыңыз | Ток қуаты, қосылу геометриясы, температураның көтерілуі |
| Көмекші байланыстар | Күй және бақылау кері байланысы | Контактілердің сенімділігі және схеманың үйлесімділігі |
| Іске қосу және жабу тізбектері | Электрлік іске қосу | Басқару кернеуі, уақыт, қорғанысты үйлестіру |
Механикалық синхрондау
Үш фазалы ажыратқыштар үйлесімді жұмыс істеу үшін контактілерді қажет етеді. Механизм қозғалысты жеке полюстерге береді, осылайша фазалар қажетті уақыт қатынасында ашылады және жабылады.
Уақыттың шамадан тыс өзгеруі коммутация өнімділігіне әсер етуі мүмкін, сондықтан механизмді реттеу және тексеру сапаны бақылау мен техникалық қызмет көрсетудің маңызды бөліктері болып табылады.
Неліктен құрамдас интеграция маңызды
Жоғары сапалы үзіліс механизмнің нашар туралануын өтей алмайды. Күшті оқшаулау қате жобаланған терминал қосылымын өтей алмайды. Дәл реле жеткіліксіз басқару сымдарының орнын толтыра алмайды.
Сондықтан сөндіргіштің сенімді өнімділігі осы компоненттердің барлығының өзара әрекеттесуіне байланысты.
Номиналды кернеу мен ток таңдауға қалай әсер етеді?
Номиналды кернеу мен ток ажыратқыштың негізгі электрлік жұмыс конвертін белгілейді. Олар инженерлер зерттейтін алғашқы спецификациялардың бірі, бірақ олар толық техникалық бағалаудың бір бөлігі ғана.
Номиналды кернеу
Номиналды кернеу ажыратқыш жұмыс істейтін электр жүйесіне сәйкес болуы керек. Оқшаулау жүйесі сондай-ақ тиісті қуат жиілігі мен өтпелі кернеу кернеулеріне арналған болуы керек.
Орташа вольтты ажыратқыштар әртүрлі кернеу кластары үшін шығарылуы мүмкін. Өнімдер тобына дизайн мен нарыққа байланысты шамамен 10 кВ, 12 кВ, 24 кВ, 36 кВ немесе басқа анықталған рейтингтердегі жабдық кіруі мүмкін.
Нақты таңдау келесі қол жетімді рейтингті таңдаудың орнына жүйенің номиналды кернеуі мен қолданылатын стандартына сәйкес болуы керек.
Номиналды ток
Номиналды ток сөндіргіштің белгілі жағдайларда өткізе алатын үздіксіз токты білдіреді. Сондықтан жылу өнімділігі спецификацияның негізгі мәні болып табылады.
Контактілер, терминалдар, өткізгіштер, икемді қосылымдар, шиналық интерфейстер және қоршау желдеткіші - барлығы жылудың пайда болуына және таралуына ықпал етеді.
Жиілік
Қуат жиілігі үзіліс жүйесінің және онымен байланысты қорғаныс және өлшеу жабдығының электрлік әрекетіне әсер етеді. Өнімдер 50 Гц, 60 Гц немесе басқа анықталған жұмыс жиілігі үшін көрсетілуі мүмкін.
Оқшаулау деңгейі
Оқшаулауды үйлестіру номиналды жұмыс кернеуінен көбірек қамтиды. Жабдық қолданыстағы дизайн талаптарымен анықталған қуат жиілігіне төзімді кернеу мен импульстік жағдайларға төтеп беруі қажет болуы мүмкін.
| Параметр | Ол нені анықтайды | Неліктен маңызды |
|---|---|---|
| Номиналды кернеу | Электр жүйесінің кернеу класы | Оқшаулау және коммутация талаптарын анықтайды |
| Номиналды ток | Үздіксіз ток мүмкіндігі | Жылулық және өткізгіштерге қойылатын талаптарды анықтайды |
| Номиналды жиілік | Қуат жүйесінің жұмыс жиілігі | Электр желісімен үйлесімділікті қамтамасыз етеді |
| Оқшаулау деңгейі | Диэлектриктерге төзімділік талаптары | Оқшаулауды үйлестіруді қолдайды |
| Қысқа тұйықталу рейтингі | Ақаулы токтың үзілуі және төтеп беру қабілеті | Желі ақаулары кезінде жабдықты қорғайды |
Температураның көтерілуіне қатысты ойлар
Үздіксіз ток электр контактілері мен өткізгіштерде жылу шығарады. Сондықтан температураны көтеру мүмкіндігін қоршау құрылымымен бірге бағалау қажет.
Ықшам металл қораптың ішіне орнатылған ажыратқыш үлкенірек желдеткіш қондырғыда орнатылған бір ажыратқыштан әртүрлі жылу жағдайларын сезінуі мүмкін. Қоршаған орта температурасы мен орнату биіктігі де жылу өнімділігіне әсер етуі мүмкін.
Жүйе кернеуі тек бастапқы нүкте болып табылады
Екі сөндіргіштің кернеу рейтингі бірдей болуы мүмкін, бірақ ток рейтингі, қысқа тұйықталу мүмкіндігі, жұмыс механизмі, оқшаулау конфигурациясы, терминалдың орналасуы және механикалық төзімділік бойынша ерекшеленеді.
Сондықтан кәсіби спецификация таңдауды бір санға дейін қысқартудан аулақ болуы керек.
Қысқа тұйықталу мүмкіндігі мен үзіліс жылдамдығы неге маңызды?
Қысқа тұйықталу өнімділігі орташа вольтты ажыратқышты таңдаудағы ең маңызды сипаттамалардың бірі болып табылады. Ақаулық қысқа мерзім ішінде өте үлкен токтар мен жоғары электромеханикалық күштерді тудыруы мүмкін.
Қысқа тұйықталу тогы
Қолжетімді ақаулық ток генераторларды, трансформаторларды, өткізгіштерді және жүйе кедергісін қоса алғанда, электр желісімен анықталады. Коммутатор инженері әдетте қысқа тұйықталуды зерттеу арқылы анықтайды.
Ажыратқыштың есептелген ақаулық жағдайларына сәйкес үзу мүмкіндігі болуы керек.
Үзіліс тогы
Ажыратқыш жүйенің номиналды кернеуінде көрсетілген қысқа тұйықталу тогын үзуге қабілетті болуы керек. Үзіліс процесі ток сөнгеннен кейін диэлектрлік қалпына келтіруді сақтауы керек.
Қысқа уақытқа төзімділік
Қорғаныс жүйесі оқиғаны жойып жатқанда, коммутациялық құрылғылар жинақтары ақаулық токтарға да ұшырауы мүмкін. Механикалық және жылу құрылымы қолданыстағы ұзақтықта анықталған токқа төтеп беруі керек.
Шыңға төтеп беру
Ақаулық токтың ең жоғары мәні өткізгіштер мен құрылымдық компоненттерге электродинамикалық күштер тудырады. Механикалық дизайн осы кернеулерді есепке алуы керек.
Үзіліс уақыты
Ақаулықтарды жоюдың жалпы реттілігі бірнеше кезеңдерді қамтиды: ақауларды анықтау, релелік шешім, өшіру сигналын беру, жұмыс механизмінің қозғалысы, контактіні бөлу, доғаның үзілуі және желіні қалпына келтіру.
Ажыратқыш дербес әрекет етпейді. Толық тазарту уақыты релеге, басқару схемасына, өшіру катушкасына, механикалық механизмге, контакт қозғалысына және электр жүйесіне байланысты.
Қорғаныс релесі ақаулықты анықтауы және белгіленген жұмыс уақытында өшіру пәрменін беруі керек.
Реле мен ажыратқыш арасындағы электрлік жол өшіру пәрменін дұрыс беруі керек.
Механикалық жүйе электрлік команданы қайталанатын контактілі қозғалысқа аударуы керек.
Үздіргіш токты тазартып, қажетті диэлектрлік күшті қалпына келтіруі керек.
Неліктен ортаны үзу маңызды
Үзіліс ортасы контактіні бөлу кезінде доғаның әрекетін анықтайды. Вакуум технологиясы бақыланатын тығыздалған ортаны қамтамасыз етеді және үзілістерге қол жеткізу үшін контакт геометриясын және материал әрекетін пайдаланады.
Бұл кейбір ескі үзу технологияларымен салыстырғанда ықшам үзу өлшемдері мен салыстырмалы түрде қарапайым үзу камерасына мүмкіндік береді.
Дегенмен, ажыратқыштың соңғы рейтингі әлі де толық дизайнға байланысты. Вакуумдық технология әрбір вакуумдық сөндіргіш кез келген ерікті ақаулық токты үзуі мүмкін дегенді білдірмейді.
Сондықтан дұрыс техникалық тәсіл – есептелген жүйе ақаулық деңгейінен бастау, содан кейін ажыратқыштың номиналды үзілістерін және қолданыстағы стандартқа сәйкес төтеп беру мүмкіндіктерін тексеру.
Жұмыс механизмі өнімділікке қалай әсер етеді?
Жұмыс механизмі ажыратқыш контактілерінің қаншалықты жылдам және дәйекті қозғалатынын анықтайды. Үзіліс механикалық оқиғалардың нақты тізбегі кезінде орын алатындықтан, механизм дизайны өнімділік үшін орталық болып табылады.
Серіппелі жұмыс механизмдері
Серіппелі механизмдер жабу немесе ашу операциясы алдында механикалық энергияны сақтайды. Электрлік басқару пәрмендері сөндіргіш контактілерін жылжыту үшін сақталған энергияны босатады.
Бұл архитектура орта вольтты тарату құрылғыларында кеңінен қолданылады, себебі механизм бүкіл механикалық инсульт кезінде үздіксіз электрмен жабдықтауды қажет етпей, басқарылатын контакт қозғалысын қамтамасыз ете алады.
Электромагниттік механизмдер
Кейбір ажыратқыш конструкциялары контакт қозғалысын жасау үшін электромагниттік операциялық жүйелерді пайдаланады. Бұл механизмдер әртүрлі жұмыс сипаттамаларын қамтамасыз ете алады және ажыратқыштың арнайы архитектурасы мен басқару талаптарына сәйкес таңдалуы мүмкін.
Жабу операциясы
Жабу кезінде механизм контактілерді сәйкес жылдамдықпен және соңғы жанасу күшімен біріктіруі керек. Тұрақты жабылу тәртібі механикалық әсерді азайтуға көмектеседі және токтың дұрыс өткізілуін қамтамасыз етеді.
Ашу операциясы
Ашылу штрихы жоспарланған үзу процесін қолдау үшін жеткілікті жылдам және дәйекті болуы керек. Контактілерді бөлу қашықтығы мен жылдамдығы маңызды, себебі тоқтың үзілуінен кейін үзгіш дұрыс диэлектрлік жағдайды орнатуы керек.
Энергияны сақтау
Механизмдер әдетте энергия сақтау индикаторын немесе мотормен басқарылатын зарядтау жүйесін қамтиды. Басқару жүйесі механизмнің келесі жұмыс үшін жеткілікті энергиясы бар-жоғын анықтай алады.
Механикалық төзімділік
Қайталанатын операциялар серіппелерде, біліктерде, мойынтіректерде, байланыстарда, ысырмаларда және қосалқы ажыратқыштарда тозуды тудырады. Механикалық төзімділікті сынау механизмнің рұқсат етілмейтін нашарлаусыз көрсетілген операциялар санын аяқтай алатындығын анықтауға көмектеседі.
| Механизм аймағы | Қажетті мінез-құлық | Мүмкін болатын сәтсіздік туралы алаңдаушылық |
|---|---|---|
| Энергияны сақтау | Жұмысқа сенімді дайындық | Толық емес зарядтау немесе мотор ақаулары |
| Драйверді ашу | Контактіні тұрақты түрде жылдам ажырату | Баяу қозғалыс, тозу, механикалық кедергі |
| Жабылатын диск | Бақыланатын байланыс қатынасы | Шамадан тыс әсер ету немесе толық емес жабу |
| Бекіту | Қауіпсіз байланыс орны | Бекіткіштің дұрыс реттелмеуі немесе тозуы |
| Көмекші қосқыштар | Позиция туралы нақты кері байланыс | Қате көрсеткіш немесе контактінің нашарлауы |
Механикалық уақыт маңызды
Үш фазалы ажыратқыш үшін үш полюстің жұмысы белгіленген уақыт арақатынасында қалуы керек. Полюстен полюске шамадан тыс ауытқу коммутация тәртібіне әсер етуі мүмкін және оны өндіру және техникалық қызмет көрсету кезінде бақылау керек.
Механизмге техникалық қызмет көрсету
Тығыздалған үзу құрылғысы белгіленген қызмет мерзімі ішінде шектеулі қызмет көрсетуді қажет етуі мүмкін, бірақ механизм сыртқы және механикалық болып табылады. Байланыстарды, белгіленген жағдайларда майлауды, бекіткіштерді, серіппелерді, мойынтіректерді және қосалқы контактілерді тексеру маңызды болып қала береді.
Техникалық қызмет көрсету жоспары өндірушінің техникалық нұсқауларына және қондырғының нақты ауыстырып қосу міндетіне сәйкес болуы керек.
Ішкі және сыртқы дизайнның айырмашылығы неде?
Ішкі және сыртқы сөндіргіштер әртүрлі механикалық және қоршаған орта талаптары болған кезде бірдей негізгі үзіліс принципін пайдалана алады.
Ішкі ажыратқыштар
Ішкі ажыратқыштар әдетте коммутациялық шкафтарда немесе электр бөлмелерінде орнатылады. Олардың қоршаған ортасы ықшам оқшаулауға және қоршауға мүмкіндік беретін басқарылатын болуы мүмкін.
Ішкі конструкциялар жиі тартылатын қондырғылар немесе металмен қапталған тарату құрылғыларының ішінде бекітілген қондырғылар ретінде көрінеді. Нақты орналасу панель архитектурасына байланысты.
Сыртқы ажыратқыштар
Сыртқы жабдық жаңбырға, ылғалдылыққа, температураның өзгеруіне, күн сәулесіне, ластануға, шаңға, желге және қоршаған ортаның басқа да әсерлеріне төзімді болуы керек.
Сондықтан сыртқы өнімдерге тиісті қоршау тығыздауын, сыртқы оқшаулауды, материалды таңдауды, бетті қорғауды және ауа райына төзімді механизмдерді қажет етеді.
Композиттік оқшаулау
Сыртқы сөндіргіштер өнімнің архитектурасына байланысты силикон резеңке немесе эпоксид негізіндегі компоненттер сияқты композитті оқшаулағыш материалдарды пайдалана алады. Бұл материалдар дұрыс жобаланған кезде өзгеретін қоршаған орта жағдайларында оқшаулау өнімділігін қолдай алады.
Полюске орнатылған қондырғылар
Кейбір сыртқы тарату сөндіргіштері тіректерді орнатуға арналған. Бұл конфигурация үстеме тарату желілеріне біріктіруді жеңілдетеді және коммутациялық құрылғыға салыстырмалы түрде аз орын алуына мүмкіндік береді.
Қосалқы станция қондырғылары
Қосалқы станцияның ажыратқыштары құрылымдарда немесе сыртқы тарату құрылғыларының жинақтарында орнатылуы мүмкін. Олардың шиналарға, ток трансформаторларына, кернеу трансформаторларына, ток разрядтағыштарына және жерге қосу жүйелеріне қосылуын үйлестіру қажет.
| Орнату түрі | Типтік орта | Негізгі дизайн фокусы |
|---|---|---|
| Ішкі тарату құрылғылары | Электр бөлмелері және жабық шкафтар | Ықшамдық, бөлімді біріктіру, қызмет көрсету мүмкіндігі |
| Сыртқы тарату | Ашық желілер | Ауа-райына төзімділік және оқшаулау өнімділігі |
| Полюске орнатылған | Үстеме тарату жүйелері | Салмағы, монтаж құрылымы, қашықтан жұмыс істеу |
| Сыртқы қосалқы станция | Коммуналдық және өндірістік қосалқы станциялар | Қоршаған ортаға төзімділік, шиналарды біріктіру, оқшаулауды үйлестіру |
Қоршаған орта факторлары
Температура, биіктік, ластану, ылғалдылық, тұз әсері және ультракүлгін сәулелер жабдықты таңдауға әсер етуі мүмкін.
Мысалы, жоғары биіктік ауа оқшаулауының диэлектрлік өнімділігіне әсер етуі мүмкін, ал қатты ластану сыртқы оқшаулау беттеріне әсер етуі мүмкін. Жағалау орталары, әсіресе металл құрылымдары мен қосылыстарының айналасында коррозия әсерін арттыруы мүмкін.
Ішкі бөлме техникалық қызмет көрсетусіз дегенді білдірмейді
Ішкі жабдық ауа райының тікелей әсерінен қорғалған, бірақ шаң, конденсация, температураның айналуы және механикалық тозу әлі де механизмге және электр қосылымдарына әсер етуі мүмкін.
Сондықтан, ішкі жабдық идеалды жағдайларда жұмыс істейді деп есептемей, қоршаған ортаны қорғауды шынайы бағалау керек.
Шаңсорғыштар басқа үзіліс технологияларымен қалай салыстырылады?
Үзіліс технологиялары арасындағы айырмашылықтарды түсіну инженерлерге негізделген техникалық шешім қабылдауға көмектеседі. Әрбір технологияның электрлік, механикалық, экологиялық және техникалық қызмет көрсету сипаттамалары бар.
Ауаның үзілуі
Ауа тізбегінің үзілуі доғалық орта ретінде ауаны пайдаланады. Тарихи түрде ауа жүйелері көптеген кернеу кластарында қолданылған. Олардың конструкциясы доғалық шұңқырларды, магнитті үрлеуді немесе доғаны басқарудың басқа әдістерін қамтуы мүмкін.
Орташа кернеуде ықшам вакуумды үзу үзіліс процесін жабық камераның ішіне орналастыру арқылы басқа физикалық архитектураны ұсына алады.
Майдың үзілуі
Майлы ажыратқыштар оқшаулағыш майды оқшаулағыш орта ретінде де, доғаны сөндіру процесінің бөлігі ретінде де пайдаланады. Ескі қондырғыларда әлі де осындай жабдық болуы мүмкін, бірақ қазіргі заманғы орта вольтты қондырғылар жиі баламалы технологияларды пайдаланады.
Мұнай жүйелері майдың күйіне, сақталуына, ағып кетуіне, ластануына және соған байланысты техникалық қызмет көрсету мәселелеріне назар аударуды қажет етеді.
SF6 үзілуі
SF6 газы электрлік оқшаулау және доға сөндіргіш сипаттамаларына байланысты газды оқшауланған және газды ажырататын жабдықта тарихи түрде қолданылған. Дегенмен, экологиялық ойлар қолайлы қолданбаларда балама технологияларды әзірлеуді және қабылдауды ынталандырды.
Вакуумды үзу
Вакуумды үзу герметикалық вакуумдық камераны пайдаланады. Оның ықшам үзу элементі және үзгіш ішінде оқшаулағыш майдың болмауы технологияның маңызды сипаттамалары болып табылады.
| Технология | Доға ортасы | Типтік қарастыру |
|---|---|---|
| Ауа | Ауа | Доғаны басқару құрылымы және физикалық оқшаулау талаптары |
| Мұнай | Оқшаулағыш май | Майдың жай-күйі, сақтау, техникалық қызмет көрсету |
| SF6 газы | SF6 | Газды тығыздау, өңдеу, қоршаған ортаны қорғау |
| Вакуум | Металл-бу доғасының әрекеті бар вакуум | Үзілістердің конструкциясы, байланыс материалы, механизмнің өнімділігі |
Неліктен вакуумдық технология орташа кернеуде кеңінен қолданылады
Вакуумдық үзіліс ықшам ажыратқышты, доғаның жылдам сөнуін және тығыздалған үзу ортасын қамтамасыз ете алады. Бұл сипаттамалар ішкі орта вольтты тарату құрылғыларына және көптеген сыртқы тарату қолданбаларына жақсы сәйкес келеді.
Технология сонымен қатар заманауи ажыратқыш механизмдермен және цифрлық қорғаныс жүйелерімен үйлесімді.
Технологияны таңдау қолданбаға тән болуы керек
Бір үзіліс ортасын әмбебап жоғары деп жариялау техникалық тұрғыдан дұрыс емес. Электр желісінің талаптарын, қол жетімді орнату кеңістігін, қоршаған орта жағдайларын, пайдалану міндетін, қорғаныс архитектурасын, қолданылатын стандарттарды және техникалық қызмет көрсету стратегиясын салыстыру дұрыс әдіс болып табылады.
Тиісті технология - бұл талаптардың толық жиынтығын қанағаттандыратын технология.
Ажыратқыш қорғаныс релелерімен және сенсорлармен қалай жұмыс істейді?
Ажыратқыш сирек жалғыз жұмыс істейді. Оның өшіру және жабу әрекеттері әдетте электрлік жағдайларды өлшейтін және ауыстыру әрекеті қажет болған кезде анықтайтын қорғаныс жүйесімен үйлестіріледі.
Ток трансформаторлары
Ток трансформаторлары қорғаныс релесі мен өлшегіштерге масштабталған ток ақпаратын береді. Олардың арақатынастары мен дәлдік сипаттамалары қорғаныс схемасына сәйкес келуі керек.
Ток трансформаторы мен сөндіргіш бірдей ақауларды жою тізбегінің бір бөлігін құрайды. КТ конфигурациясы немесе сым дұрыс емес болса, реле күтілетін сигналды қабылдамауы мүмкін.
Кернеу трансформаторлары
Кернеу трансформаторлары қорғау, өлшеу, синхрондау және басқару үшін кернеу туралы ақпаратты бере алады. Қорғау функциясына байланысты реле желінің электрлік күйін анықтау үшін токпен бірге кернеуді пайдалана алады.
Қорғаныс релелері
Қорғаныс релелері электр өлшемдерін үздіксіз бағалайды. Қолдану түріне қарай функцияларға асқын ток, жерге тұйықталу, төмен кернеу, асқын кернеу, бағытты қорғау, қозғалтқышты қорғау, трансформаторды қорғау немесе басқа арнайы функциялар кіруі мүмкін.
Қозғалыс тізбегі
Реле ажыратқыштың ашылуы керек екенін анықтағанда, басқару тізбегі арқылы өшіру пәрменін жібереді. Қозғалыс катушкасы механизмді іске қосады, содан кейін контактілерді бөледі.
Жабылатын бақылау
Жабу да бақыланады. Жүйе жергілікті және қашықтан жабуды басқару элементтерін, электрлік блоктауларды, синхрондау функцияларын және рұқсат сигналдарын қамтуы мүмкін.
| Жүйе элементі | Функция | Бұзғышқа қатынасы |
|---|---|---|
| Ток трансформаторы | Токты өлшейді | Қорғауды және өлшеуді енгізуді қамтамасыз етеді |
| Кернеу трансформаторы | Кернеуді өлшейді | Қорғау және басқару үшін кернеу туралы ақпарат береді |
| Қорғау релесі | Электрлік жағдайларды бағалайды | Сапар немесе рұқсат ету пәрмендерін шығарады |
| Қозғалыс орамы | Электрлік команданы механикалық әрекетке түрлендіреді | Ажыратқышты ашуды бастайды |
| Басқару жүйесі | Ауыстыруды және күйді бақылайды | Жергілікті, қашықтағы және блокталған жұмысты басқарады |
Құлыптау
Құлыптау маңызды қауіпсіздік элементі болып табылады. Жабдық сәйкес емес күйде болғанда, механикалық немесе электрлік блоктау таңдалған әрекеттерді болдырмайды.
Мысалы, алынбалы ажыратқыш жабылған кезде позициялар арасында қозғалуға рұқсат етілмеуі мүмкін. Жүйе архитектурасына байланысты бастапқы тізбек қуатталған кезде жерге қосқыштың жұмыс істеуіне жол бермеуге болады.
Қашықтан бақылау
Заманауи электр қондырғылары ажыратқыштың күйін, жұмыс күйін, механизм күйін және басқа параметрлерді бақылау үшін сандық байланысты көбірек пайдаланады.
Қашықтағы ақпарат операциялық хабардарлықты жақсартады, бірақ цифрлық бақылау дұрыс жергілікті қауіпсіздік процедураларын алмастырмайды. Техникалық қызмет көрсету топтары әлі де анықталған оқшаулауды, тексеруді, жерге қосуды және жұмыс тәжірибесін қажет етеді.
Бұл коммутация технологиясын қандай қолданбалар пайдаланады?
Вакуумды үзу технологиясы көптеген орташа вольтты қолданбаларда қолданылады, себебі оның ықшам пішіні мен мөрленген үзгіші тарату архитектурасының кең ауқымына сәйкес келеді.
Фидерді ауыстырып қосу, трансформатор қосылымдары, шиналар секциялары және коммуналдық желілердегі таратуды қорғау үшін қолданылады.
Қозғалтқыштарға, трансформаторларға, технологиялық жабдықтарға және ішкі тарату жүйелеріне қызмет көрсететін орташа вольтты фидерлер үшін қолданылады.
Күн және жел қондырғыларында жинау жүйелерін, трансформатор қосылымдарын, фидерді қорғауды және басқарылатын коммутацияны қолдайды.
Жабдық талап етілетін өндірістік ортада жұмыс істеуі керек орта вольтты тарату желілеріне қолданылуы мүмкін.
Орта вольтты электр көздерін алатын және трансформаторлар мен фидерлер арқылы қуатты тарататын үлкен ғимараттар мен кампустарда қолданылады.
Темір жол, транзит, әуежайлар және басқарылатын орта вольтты коммутацияны қажет ететін басқа инфрақұрылым үшін электр таратуды қолдай алады.
Утилитті тарату
Коммуналдық желілер фидерлерді басқару және тарату тізбектерін секциялау үшін орташа вольтты ажыратқыштарды пайдаланады. Ажыратқыш желі топологиясы мен қорғауды үйлестіру рұқсат еткенде желінің басқа бөліктеріне қуатталған күйде қалуға мүмкіндік бере отырып, ақаулы фидерді оқшаулай алады.
Сыртқы тірекке орнатылған конфигурациялар үстеме тарату жүйелерінде пайдалы болуы мүмкін, ал ішкі тарату құрылғыларының ажыратқыштары көбінесе қосалқы станциялар мен ықшам тарату жинақтарына біріктірілген.
Өнеркәсіптік тарату
Өнеркәсіптік зауыттарда бірнеше орташа вольтты қозғалтқыштар, трансформаторлар, технологиялық желілер және үлкен электр жүктемелері болуы мүмкін. Селективті қорғаныс әсіресе маңызды, себебі үлкенірек тарату бөлігін қажетсіз өшіру бірнеше төменгі ағынға әсер етуі мүмкін.
Сондықтан ажыратқыш зауыттың электрлік архитектурасын көрсететін қорғаныс схемасымен жұмыс істеуі керек.
Трансформаторды қорғау
Орташа вольтты ажыратқыштар желі дизайнына байланысты трансформаторлардың бірінші немесе екінші жағында қолданылуы мүмкін. Қорғаныс жүйесі артық ток, жерге тұйықталу, температура және басқа трансформаторға тән функцияларды қамтуы мүмкін.
Моторды ауыстыру
Үлкен қозғалтқыштар орташа кернеуді ауыстыруды және қорғауды қажет етуі мүмкін. Қозғалтқыш қолданбалары өздерінің қиындықтарын тудырады, себебі іске қосу токтары қалыпты жұмыс токынан айтарлықтай жоғары болуы мүмкін.
Сондықтан ажыратқыш пен қорғаныс релесі қозғалтқыштың іске қосу сипаттамаларына және қорғаныс талаптарына сәйкес таңдалуы керек.
Жаңартылатын энергия жүйелері
Күн және жел жобаларында көбінесе бірнеше коллекторлық фидерлер мен трансформатор интерфейстері бар. Орташа вольтты ажыратқыштар коллекторлық желінің учаскелерін қосу және оқшаулау және генерациялау жабдығымен қорғауды үйлестіру үшін пайдаланылуы мүмкін.
Маңызды инфрақұрылым
Ауруханалар, деректер орталықтары, әуежайлар, су тазарту қондырғылары және байланыс инфрақұрылымы жоғары үйлестірілген орташа кернеуді тарату жүйелерін қажет етуі мүмкін. Бұл орталардағы ажыратқышты таңдау резервтеумен, қорғаныс таңдаушылығымен, техникалық қызмет көрсету процедураларымен және жұмыс үздіксіздігімен тығыз байланысты.
Осы қолданбалардың барлығында ажыратқыш үлкен электр сәулетінің бөлігі болып табылады. Қолданба дұрыс кернеуді, токты, ақаулық рейтингін, қорғаныс схемасын, басқаруды ұйымдастыруды, қоршаған ортаны жобалауды және техникалық қызмет көрсету стратегиясын анықтайды.
Таңдау және орнату кезінде қандай жалпы қателіктерден аулақ болу керек?
Көптеген ажыратқыш ақауларын толық емес сипаттамаларға немесе орнату болжамдарына байланысты байқауға болады. Ең маңызды қателер инженерлер сөндіргішті толық қорғаныс және тарату жүйесінің бөлігінің орнына оқшауланған құрамдас ретінде қарастырған кезде орын алады.
- Тек кернеу бойынша таңдау:Номиналды ток, ақаулық мүмкіндігі, оқшаулау, жұмыс механизмі және қоршаған орта да сәйкес болуы керек.
- Қысқа тұйықталу есептеулерін елемеу:Ажыратқыштың рейтингі аяқталмай тұрып, қол жетімді ақаулық ток орнатылуы керек.
- Қорғауды үйлестіруді елемеу:Реле параметрлері және ажыратқыш өнімділігі қажетті таңдауды қолдауы керек.
- Кабельдік кеңістікті кем бағалау:Кабельдің ұштары мен иілу радиустары тарату құрылғыларының практикалық орналасуына әсер етуі мүмкін.
- Бақылау кернеуін ескермеу:Өшіру және жабу тізбектері тиісті қосымша қуатты қажет етеді.
- Құлыптарды елемеу:Жұмыс тізбегі коммутациялық құрылғының толық құрылымына сәйкес тексерілуі керек.
- Техникалық қызмет көрсетуді жоспарлауды өткізіп жіберу:Механизм, терминалдар, басқару схемалары және айналадағы тарату құрылғылары әлі де тексеруді қажет етеді.
- Толық емес құжаттаманы пайдалану:Сызбалар, электр схемалары, тақта деректері және сынақ жазбалары бірдей конфигурацияны сипаттауы керек.
«Ең жоғары рейтинг әрқашан жақсы» мәселесі
Жоғары рейтинг автоматты түрде дұрыс инженерлік таңдау емес. Ажыратқыш әлі де физикалық тарату құрылғысына, кабель құрылымына, қорғаныс жүйесіне, басқару кернеуіне және орнату ортасына сәйкес келуі керек.
Таңдау есептелген талаптарға және қолданылатын дизайн маржаларына негізделуі керек.
«Вакуум техникалық қызмет көрсетуді қажет етпейді» мәселесі
Вакуумдық сөндіргіш тығыздалған, бірақ сөндіргіште тозуы мүмкін механикалық және электрлік компоненттер бар. Серіппелер, мойынтіректер, байланыстар, қосалқы ажыратқыштар, өшіру тізбектері, терминалдар және басқару қосқыштары барлығы тиісті техникалық қызмет көрсету нүктелері болып қала береді.
«Барлық жерде бірдей ажыратқыш» мәселесі
Таза жабық өндірістік бөлме мен жағалаудағы сыртқы қосалқы станция мүлдем басқа ортаны білдіреді. Бірдей физикалық құрылыс автоматты түрде екеуіне де сәйкес келмеуі керек.
«Кейінірек орнату» мәселесі
Ажыратқышты монтаждау, кабельді тоқтату, басқару сымдарын, блоктауларды және қоршау өлшемдерін тарату құрылғыларын жобалау кезінде ескеру қажет. Өндірістен кейін бұл бөлшектерді қайта жабдықтау қиын болуы мүмкін.
«Бір рет құжат» мәселесі
Жоба кезінде енгізілген өзгерістер бір сызықты диаграммада, панельдік сызбаларда, сым схемаларында, қорғаныс параметрлерінде, материалдар тізімде және іске қосу құжаттарында дәйекті түрде көрсетілуі керек.
Тестілеу мен стандарттарды қалай бағалау керек?
Орташа вольтты ажыратқыштар қауіпсіздік тұрғысынан маңызды электр құрылғылары болып табылады, сондықтан олардың жұмысын растау үшін тестілеу орталық рөл атқарады.
IEC 62271 жоғары вольтты тарату құрылғылары мен басқару құралдарын қамтитын маңызды стандарттар тобы болып табылады. Әртүрлі бөлшектер әртүрлі жабдық түрлері мен сынақ талаптарын қарастырады.
Кәдімгі тестілеу
Әрбір өндірістік бөлімшенің қолданыстағы дизайн талаптарына сәйкестігін растау үшін өндірілген жабдықта жоспарлы сынақ жүргізіледі.
Нақты сынақ бағдарламасы ажыратқыш конструкциясына байланысты, бірақ электрлік, механикалық, бақылау және оқшаулауға қатысты тексерулерді қамтуы мүмкін.
Түр сынағы
Типтік сынақтар белгіленген сынақ жағдайларында белгілі бір конструкцияның өнімділігін растайды. Олар температураның жоғарылауын, диэлектрлік өнімділікті, қысқа тұйықталу үзілістерін, механикалық төзімділікті, доғаның ішкі тәртібін және басқа да сипаттамаларды қажет болған жағдайда шеше алады.
Диэлектрлік сынау
Диэлектрлік сынақтар оқшаулау жүйесінің белгіленген кернеу кернеуіне төтеп бере алатынын бағалайды. Бұл қолданыстағы талаптарға байланысты қуат жиілігіне төзімділік пен импульске қатысты сынақтарды қамтуы мүмкін.
Механикалық төзімділікті сынау
Механикалық төзімділік сынақтары жұмыс механизмінің рұқсат етілмейтін нашарлаусыз ауыстыру операцияларының қажетті санын аяқтай алатынын бағалайды.
Қысқа тұйықталу сынағы
Қысқа тұйықталу түрінің сынақтары ажыратқыштың анықталған ақаулық-ток жағдайларын үзу мүмкіндігін бағалай алады. Бұл толық үзіліс жүйесінің ең маңызды демонстрацияларының бірі.
Температураның жоғарылауын сынау
Температураның жоғарылауын сынау белгіленген ток жағдайында ток өткізетін компоненттердің жылулық әрекетін тексереді. Байланыс кедергісі, өткізгіш геометриясы, терминалдар және қоршау дизайны нәтижеге ықпал етеді.
| Сынақ санаты | Негізгі мақсат | Типтік дәлелдер |
|---|---|---|
| Кәдімгі сынақ | Әрбір өндірілген құрылғыны тексеріңіз | Кәдімгі тексеру және сынақ жазбалары |
| Түр сынағы | Белгіленген шарттарда дизайнды растаңыз | Типтік сынақ туралы есеп немесе сертификат |
| Диэлектрлік сынақ | Оқшаулау төзімділігін тексеріңіз | Электрлік сынақ жазбасы |
| Механикалық төзімділік | Ауыстыру механизмінің беріктігін тексеріңіз | Төзімділік сынағы құжаттамасы |
| Қысқа тұйықталу сынағы | Ақаулықты үзу мүмкіндігін тексеріңіз | Қолданылатын типтік сынақ құжаттамасы |
| Температураның көтерілуі | Үздіксіз токтың жылулық әрекетін бағалаңыз | Жылу өнімділігін тексеру жазбасы |
Сынақ ауқымы маңызды
Сынақ сертификаты контексте қаралуы керек. Тексерілген кернеу, ток, ажыратқыштың құрылысы, механизм, оқшаулау жүйесі және керек-жарақтар жеткізілетін конфигурацияға сәйкес келуі керек.
Бір өнім конфигурациясымен байланысты сертификат өнім тобының әрбір нұсқасын автоматты түрде қамтуы тиіс емес.
Зауыттық тексеру
Сапа бағдарламаларына сонымен қатар өлшемдік тексерулер, вакуумның тұтастығын тексеру, контактілердің кедергісін өлшеу, механикалық уақытты тексеру, басқару тізбегін тексеру және визуалды тексеру кіреді.
Сайтты пайдалануға беру
Орнатқаннан кейін сөндіргіш пен таратушы құрылғыны жоба процедураларына сәйкес іске қосу қажет. Бұл оқшаулауды сынауды, контактілердің кедергісін өлшеуді, механикалық жұмысты тексеруді, қорғаныс релесін сынауды, басқару тізбегін тексеруді, блокты тексеруді және функционалдық сынауды қамтуы мүмкін.
Кәсіби техникалық сипаттама нені қамтуы керек?
Кәсіби спецификация инженерлер мен сатып алушы топтарға жабдықты өндіруге немесе орнатуға жеткенге дейін дұрыс ажыратқышты таңдау үшін жеткілікті ақпарат беруі керек.
| Техникалық сипаттама аймағы | Анықталатын ақпарат | Неліктен маңызды |
|---|---|---|
| Номиналды кернеу | Жүйе кернеуі және жабдықтың рейтингі | Электрлік және оқшаулау талаптарын анықтайды |
| Номиналды ток | Үздіксіз ток мүмкіндігі | Жылулық және өткізгіштік талаптарды анықтайды |
| Жиілік | 50 Гц, 60 Гц немесе белгіленген жүйе жиілігі | Электр желісімен үйлесімділікті қамтамасыз етеді |
| Сыну қабілеті | Міндетті қысқа тұйықталу үзілісінің рейтингі | Ақаулық деңгейіне сәйкестігін анықтайды |
| Төзімділік | Қысқа уақыт пен шың талаптарға төтеп береді | Құрылымдық және термиялық ақаулардың өнімділігін қолдайды |
| Оқшаулау | Оқшаулау деңгейі және құрылысы | Диэлектриктердің жарамдылығын қамтамасыз етеді |
| Жұмыс механизмі | Серіппелі, электромагниттік немесе анықталған балама | Бақылау мен механикалық тәртіпті анықтайды |
| Басқару кернеуі | Өткізу, жабу, қозғалтқыш және қосалқы тізбек кернеуі | Басқару жүйесімен үйлесімділікті қамтамасыз етеді |
| Монтаждау тәртібі | Бекітілген, тартылатын, тірекке орнатылған немесе басқа құрылым | Физикалық үйлесімділікті қамтамасыз етеді |
| Қоршаған орта | Ішкі, сыртқы, температура, биіктік, ластану | Өнімді сайт жағдайларына сәйкестендіреді |
Бір жолды диаграммадан бастаңыз
Бір сызықты диаграмма ажыратқыштың электр желісінде қай жерде орналасқанын анықтайды. Ол кіріс және шығыс фидерлерді, трансформаторларды, қозғалтқыштарды, генераторларды, шиналарды, қорғаныс аймақтарын және басқа да негізгі элементтерді көрсетеді.
Ажыратқыштың сипаттамасы осы электрлік контекстен әзірленуі керек.
Ажыратқыштың орнын анықтаңыз
Техникалық сипаттамада сөндіргіштің бекітілген немесе алынбалы екендігі көрсетіліп, сәйкес позиция мен блоктау талаптары сипатталуы керек.
Негізгі байланыстарды анықтаңыз
Қосылу геометриясы тарату құрылғыларын біріктіру үшін ерекше маңызды. Шина аралықтары, кабельдің аяқталуы, терминалдың бағыты және фазалық орналасуы панельдің дизайнына сәйкес келуі керек.
Көмекші функцияларды анықтаңыз
Қосымша контактілер, өшіру катушкалары, жабылатын катушкалар, төмен кернеу релиздері, мотор операторлары, механикалық индикаторлар және қашықтан басқару интерфейстері қажет болған жағдайда нақты тізімделуі керек.
Қорғау талаптарын анықтаңыз
Қорғаныс спецификациясы қажетті реле функцияларын, КТ коэффициенттерін, қажет болған жағдайда кернеу кірістерін, өшіру логикасын, блоктауларды және байланыс интерфейстерін анықтауы керек.
Экологиялық талаптарды анықтаңыз
Жоба сөндіргіштің үй ішінде немесе сыртта жұмыс істейтінін анықтауы және қажет болған жағдайда тиісті температура, биіктік, ылғалдылық, ластану, сейсмикалық және коррозия туралы ақпаратты қамтамасыз етуі керек.
Тестілеу талаптарын анықтаңыз
Техникалық құжат қолданыстағы стандарттарды, әдеттегі сынақтарды, типтік сынақтарды күтулерді, инспекция талаптарын және іске қосу процедураларын анықтауы керек.
- Электр жүйесіне анықтама беріңіз:Кернеуді, жиілікті, желі конфигурациясын және жерге қосу тәртібін орнатыңыз.
- Жүйенің ақаулық жағдайларын есептеңіз:Ажыратқыш орнында қол жетімді қысқа тұйықталу тогын анықтаңыз.
- Үздіксіз жүктемені анықтаңыз:Номиналды ағымдағы және күтілетін жұмыс жағдайларын белгілеңіз.
- Үзіліс архитектурасын таңдаңыз:Вакуум технологиясын және сәйкес ажыратқыш конфигурациясын растаңыз.
- Жұмыс механизмін анықтаңыз:Қажетті серіппе немесе электромагниттік орналасуды және жұмыс ретін көрсетіңіз.
- Қорғауды анықтаңыз:Координациялық КТ, кернеу кірістері, релелер, өшіру тізбектері және блоктаулар.
- Физикалық орнатуды анықтаңыз:Бекітілген немесе тартылатын құрылысты, терминалдарды, өлшемдерді және кабель интерфейстерін растаңыз.
- Сайт шарттарын қарау:Температураны, ылғалдылықты, биіктікті, ластануды, коррозияны және қоршаған ортаға әсерін растаңыз.
- Тестке анықтама беріңіз:Қолданылатын жұмыс тәртібін, түрін, зауытын, алаңын және іске қосу сынақтарын растаңыз.
- Бақылау құжаттамасы:Барлық сызбалар, параметрлер, спецификациялар және сертификаттар бірдей соңғы конфигурацияны сипаттайтынына көз жеткізіңіз.
Мақұлдау алдында сатып алушылар не сұрауы керек?
- Жалпы орналасу сызбасы:Жалпы өлшемдерді, монтаждау, терминал позицияларын және қызмет көрсету саңылауларын растаңыз.
- Электр схемасы:Іске қосу, жабу, көмекші, блоктау және басқару тізбектерін растаңыз.
- Зат тақтасының деректері:Кернеуді, токты, жиілікті, үзу мүмкіндігін және сәйкес номиналды сипаттарды тексеріңіз.
- Қорғау интерфейсі:CT, VT, реле, сапар және байланыс интерфейстерін тексеріңіз.
- Сынақ құжаттамасы:Берілген дизайнға қолданылатын әдеттегі және типтік сынақ жазбаларының көлемін растаңыз.
- Орнату туралы ақпарат:Көтеру, тасымалдау, қосу, іске қосу және техникалық қызмет көрсету талаптарын растаңыз.
Егжей-тегжейлі техникалық сипаттама инженерлік, сатып алу, өндіру, іске қосу және техникалық қызмет көрсету топтары арасындағы екіұштылықты азайтады. Ол сондай-ақ интерфейс ақпаратының болмауынан туындаған соңғы кезеңдегі өзгерістерді болдырмауға көмектеседі.
Жиі қойылатын сұрақтар
Вакуумдық ажыратқыштың негізгі қызметі қандай?
Ол белгіленген қалыпты және ақаулық жағдайында орташа кернеулі электр тізбектерін қосады және ажыратады және токты үзеді. Үзіліс процесі мөрленген вакуумдық үзгіштің ішінде жүреді.
Неліктен вакуум электр доғасын үзу үшін қолданылады?
Вакуум доғаның әрекеті ауа, мұнай немесе газ үзілісінен өзгеше болатын басқарылатын диэлектрлік ортаны қамтамасыз етеді. Контактіні бөлуден және ток нөлден кейін вакуумдық сөндіргіш жобаланған жағдайларда диэлектрлік күшті тез қалпына келтіре алады.
Вакуумдық үзгіш дегеніміз не?
Вакуумдық сөндіргіш – бекітілген және қозғалатын электр контактілері мен ішкі экрандауыш компоненттері бар тығыздалған камера. Ол сөндіргіш ашылған кезде нақты ток үзілуін орындайды.
Ажыратқыш пен контактордың айырмашылығы неде?
Ажыратқыш өзінің номиналды мүмкіндігі шегінде ақаулық токтарды үзуге және қорғаныс функцияларын қамтамасыз етуге арналған. Контактор әдетте белгіленген жұмыс жағдайларында жүктемелерді жиі ауыстыруға арналған және әдетте автоматты ажыратқыш сияқты ақауларды жою рөлін орындауға арналмаған.
Вакуумды үзу технологиясы қандай кернеу деңгейіне қызмет ете алады?
Вакуумды үзу орта вольтты жабдықта кеңінен қолданылады. Арнайы өнімдер өндірушінің дизайнына және қолданыстағы стандартқа байланысты 10 кВ, 12 кВ, 24 кВ, 36 кВ, 40,5 кВ және басқа анықталған рейтингтер сияқты кернеу кластары үшін жобалануы мүмкін.
Қысқа тұйықталуды ажырату қабілеті неліктен маңызды?
Ақаулық өте жоғары ток тудыруы мүмкін. Ажыратқыш жүйе кернеуінде рұқсат етілмейтін ақаусыз белгіленген ақаулық токты үзуі керек. Қажетті рейтинг желілік қысқа тұйықталудың нақты есебіне негізделуі керек.
Жұмыс механизмінің рөлі қандай?
Жұмыс механизмі контактілерді ашу және жабу үшін қажетті механикалық қозғалысты қамтамасыз етеді. Ол контактінің жүруін, жылдамдығын, күшін және уақытын басқарады, сондықтан үзіліс пен жабылу өнімділігіне тікелей әсер етеді.
Серіппелі механизмдер жиі қолданылады ма?
Иә. Серіппелі механизмдер орта вольтты ажыратқыштарда кеңінен қолданылады. Олар механикалық энергияны сақтайды және бұйрық берілгенде ашу немесе жабу операциясын орындау үшін оны босатады.
Электромагниттік механизмдерді де қолдануға бола ма?
Иә. Кейбір ажыратқыш конструкциялары электромагниттік жұмыс механизмдерін пайдаланады. Таңдау ажыратқыштың архитектурасына, басқару талаптарына, жұмыс ретіне және жобаның сипаттамасына байланысты.
Шаңсорғыштарға техникалық қызмет көрсетілмейді ме?
Жоқ. Вакуумдық сөндіргіш тығыздалған, бұл үзу камерасының ішінде техникалық қызмет көрсетуді шектейді, бірақ толық ажыратқышта әлі де механикалық механизмдер, терминалдар, қосалқы контактілер, басқару тізбектері, оқшаулау құрылымдары және тиісті тексеру мен қызмет көрсетуді қажет ететін басқа компоненттер бар.
Жұмыс механизмі қандай техникалық қызмет көрсетуді қажет етеді?
Техникалық қызмет көрсету механикалық байланыстарды, серіппелерді, мойынтіректерді, ысырмаларды, бекіткіштерді, қосалқы ажыратқыштарды, басқару сымдарын және көрсетілген жағдайларда майлау нүктелерін тексеруді қамтуы мүмкін. Нақты процедура өндірушінің техникалық қызмет көрсету құжаттамасына және жабдықтың пайдалану міндетіне сәйкес болуы керек.
Ішкі және сыртқы шаңсорғыштардың айырмашылығы неде?
Ішкі өнімдер әдетте қорғалған тарату құрылғыларына немесе электр бөлмелеріне біріктіріледі, ал сыртқы өнімдер жаңбырға, температураның өзгеруіне, күн сәулесіне, ластануға және басқа қоршаған орта жағдайларына төтеп беруге арналған. Электрлік үзіліс принципі ұқсас болуы мүмкін, бірақ қоршау және оқшаулау талаптары ерекшеленеді.
Алынатын ажыратқыш дегеніміз не?
Тартылатын ажыратқыш жабдықтың дизайнына сәйкес қосылған, сынақ және оқшауланған позициялар сияқты коммутациялық құрылғыдағы анықталған механикалық позициялар арасында қозғала алады. Бұл құрылым анықталған блоктау функцияларын сақтай отырып, техникалық қызмет көрсету және сынақ процедураларына қолдау көрсете алады.
Ажыратқыш қорғаныс релесімен қалай жұмыс істейді?
Реле ток трансформаторларынан және қажет болған жағдайда кернеу трансформаторларынан электр өлшемдерін алады. Реле анықталған қалыптан тыс жағдайды анықтағанда, ажыратқышқа өшіру сигналын жібереді. Содан кейін қосқыш катушкалар контактілерді ашу механизмін іске қосады.
Неліктен ток трансформаторлары маңызды?
Ток трансформаторлары қорғаныс және өлшеу үшін масштабталған ток сигналдарын береді. Олардың арақатынасы, дәлдігі, жүктемесі және қосылымының орналасуы қорғаныс релесімен және жалпы электр жүйесімен үйлестірілуі керек.
Неліктен кернеу трансформаторлары кейде ажыратқышпен бірге қолданылады?
Кернеу трансформаторлары өлшеу, қорғау, синхрондау және басқару үшін масштабталған кернеу сигналдарын береді. Қолданбаға байланысты қорғаныс релесі ақаулық немесе қалыпты емес жұмыс күйінің бар-жоғын анықтау үшін ток ақпаратымен бірге кернеу туралы ақпаратты пайдалана алады.
Біріктірудің мақсаты қандай?
Құлыптау анықталған қауіпті жұмыс ретін болдырмауға көмектеседі. Тарату құрылғысының конструкциясына байланысты ол ажыратқыштың қозғалысын, жерге қосу-ажыратқыш жұмысын немесе қажетті шарттар орындалғанға дейін жабу әрекеттерін шектей алады.
Қандай стандарттар әдетте орташа вольтты ажыратқыштармен байланысты?
IEC 62271 жоғары вольтты тарату құрылғылары мен басқару құралдарын қамтитын маңызды стандарттар тобы болып табылады. Қолданылатын бөлік жабдықтың түрі мен дизайнына байланысты. Ұлттық және аймақтық талаптар да қолданылуы мүмкін.
Кәдімгі тестілеу мен типті тестілеудің айырмашылығы неде?
Кәдімгі сынақтар тиісті өндірістік талаптарға сәйкестігін тексеру үшін өндірілген қондырғыларда жүргізіледі. Типтік тестілеу белгіленген сынақ жағдайларында конструкцияның өнімділігін бағалайды және әдетте дизайнды растаудың бөлігі ретінде орындалады.
Ажыратқышты таңдау кезінде қандай техникалық ақпаратты қамтамасыз ету керек?
Маңызды ақпаратқа жүйе кернеуі, номиналды ток, жиілік, қысқа тұйықталу деңгейі, оқшаулау талаптары, орнату орны, бекітілген немесе алынбалы құрылыс, басқару кернеуі, қорғаныс функциялары, қосалқы контактілер, терминалдың орналасуы, қоршаған орта жағдайлары және қолданылатын стандарттар мен сынақтар кіреді.
Ажыратқышты белгілі бір коммутациялық құрылғы шкафы үшін теңшеуге бола ма?
Өнімдер тобына байланысты жобаның арнайы талаптары монтаж өлшемдерін, терминалдың орналасуын, басқару кернеуін, қосалқы тізбектерді, механизм конфигурациясын, қорғаныс интерфейстерін және басқа да анықталған техникалық параметрлерді қамтуы мүмкін. Теңшелген конфигурациялар бекітілген инженерлік құжаттар арқылы басқарылуы керек.
Қандай салаларда вакуумды үзу технологиясы жиі қолданылады?
Қолданбаларға коммуналдық желілерді тарату, қосалқы станциялар, өнеркәсіптік зауыттар, тау-кен өнеркәсібі, жаңартылатын энергия көздері, коммерциялық ғимараттар, көлік инфрақұрылымы, су тазарту және басқа да орташа вольтты электр қондырғылары жатады.
Неліктен ажыратқыш пен ажыратқышты бірге көрсету керек?
Ажыратқыш коммутациялық құрылғыға механикалық және электрлік түрде сәйкес келуі керек. Шина интерфейстері, кабель қосылымдары, басқару схемалары, бұғаттаулар, қорғаныс жүйелері, қызмет көрсету саңылаулары және қоршаған ортаға қойылатын талаптар барлығы панельдің толық конфигурациясына байланысты.
Ажыратқышты жақсырақ таңдау орта вольтты электр қуатын таратуды қалай күшейте алады?
Орташа вольтты коммутациялық жабдық электр желісі мен қалыптан тыс жағдайларды басқаруға жауапты қорғаныс жүйесі арасындағы негізгі интерфейстердің бірі болып табылады. Ажыратқыш үздіксіз жүктеме тогын алып жүруі, сенімді жұмыс істеуі, анықталған ақаулық токтарды үзуі, электрлік және механикалық кернеулерге төтеп беруі және қоршаған басқару архитектурасымен дәл байланысуы керек.
Вакуумды үзу осы талаптардың көпшілігі үшін практикалық негіз береді. Тығыздалған сөндіргіш доғаның сөнуі үшін бақыланатын орта жасайды және ықшам тарату құрылғыларының құрылысына қолдау көрсете алады. Дегенмен, вакуумның өзі толық өнімнің бір элементі ғана.
Контактілер жүйесі, экрандау қондырғысы, оқшаулау тіректері, жұмыс механизмі, терминалдар, басқару схемалары, қосалқы контактілер және қоршау барлығы бірге жұмыс істеуі керек. Механикалық консистенциясы ерекше маңызды, өйткені ашу және жабу қозғалысы үзгіш өз қызметін атқаратын шарттарды анықтайды.
Электрлік таңдау бірдей маңызды. Номиналды кернеу мен ток бастапқы нүктені қамтамасыз етеді, бірақ қысқа тұйықталу тогы, оқшаулау деңгейі, жиілік, температураның жоғарылауы және қоршаған орта жағдайлары нақты конфигурацияның нақты желіге сәйкес келетінін анықтайды.
Қорғаныс жүйесі басқа қабат қосады. Ток трансформаторлары, кернеу трансформаторлары, релелер, өшіру катушкалары, басқару қуаты, байланыс интерфейстері және блоктаулар электр жүйесі ақаулықты анықтайтын және оған жауап беретін тізбекті жасайды.
Қолданба да маңызды. Коммуналдық қосалқы станциялар, өнеркәсіптік нысандар, жаңартылатын энергия желілері, тау-кен алаңдары, коммерциялық ғимараттар, көлік инфрақұрылымы және маңызды нысандар бірдей электр немесе экологиялық талаптарға ие болуы міндетті емес.
Тестілеу және құжаттама соңғы техникалық негізді қамтамасыз етеді. Кәдімгі сынақтар, типтік сынақтар, диэлектрлік бағалаулар, механикалық төзімділік сынақтары, қысқа тұйықталу сынақтары, температураның жоғарылауын бағалау, орнатуды тексеру және іске қосу процедуралары жабдықтың соңғы конфигурациясына сәйкес келуі керек.
Дұрыс көрсетілгенВакуумдық ажыратқышсондықтан жай ғана ауыстыратын компонент емес. Ол электрлік үзілістерді, механикалық жұмыстарды, датчиктерді, басқаруды және жүйе қауіпсіздігін байланыстыратын біріктірілген орта вольтты қорғаныс архитектурасының бөлігі болып табылады.
Жобаңызға орташа вольтты ажыратқыш конфигурациясы қажет пе?
Келедікоммуналдық, өнеркәсіптік, жаңартылатын энергия көздері, коммерциялық және инфрақұрылымдық қолданбаларға арналған орташа кернеулі коммутация шешімдерін қолдайды, конфигурациялары электрлік көрсеткіштерді, жұмыс механизмдерін, қорғаныс интерфейстерін, монтаждау механизмдерін және жобаға қатысты техникалық талаптарды қамтиды. Өтінім туралы мәліметтер мен техникалық талқылаулар үшін,бізбен хабарласыңы.
