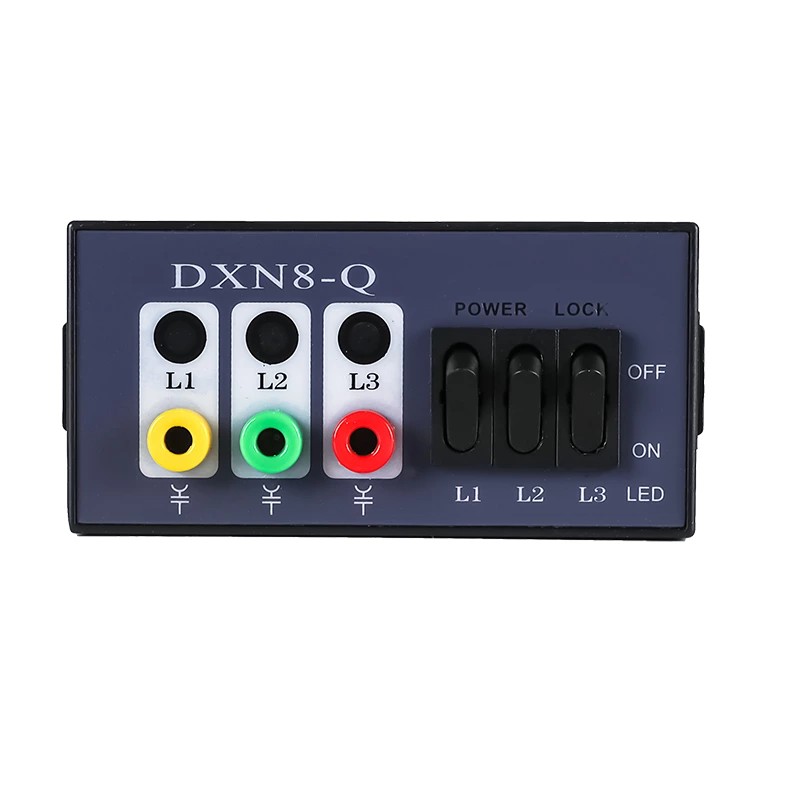

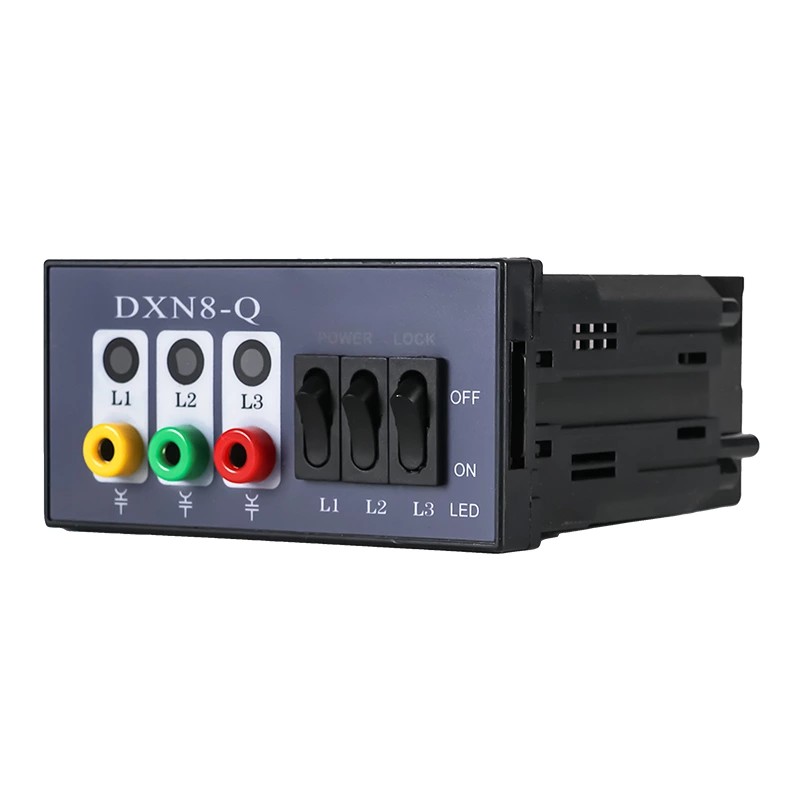

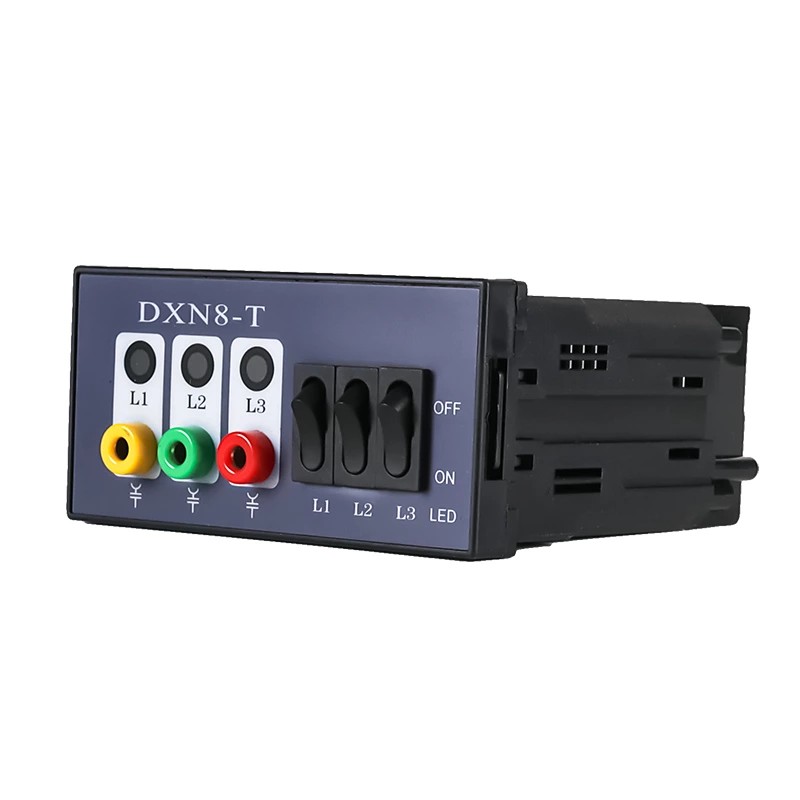

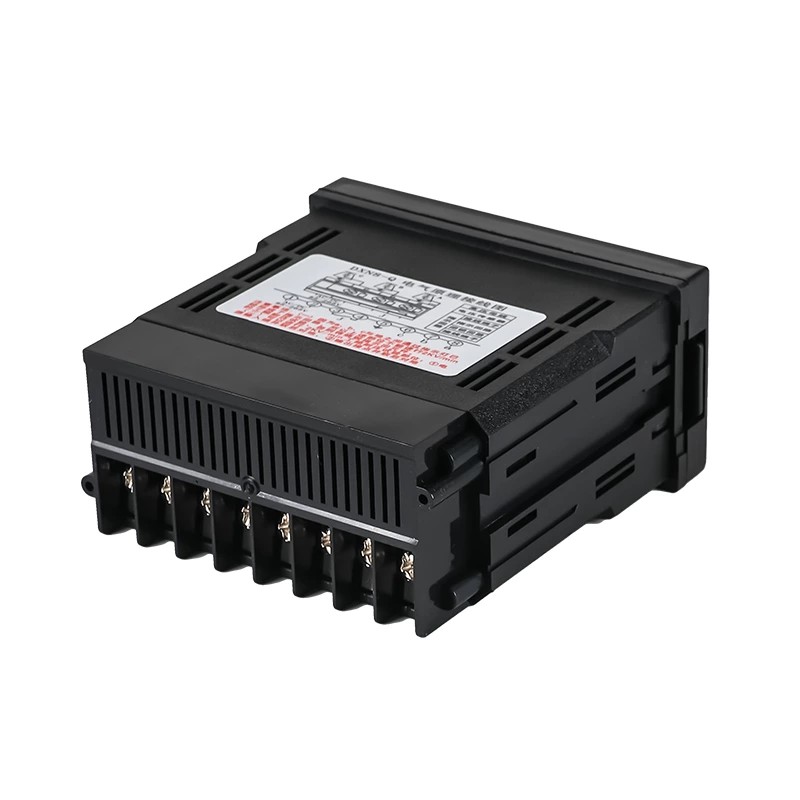

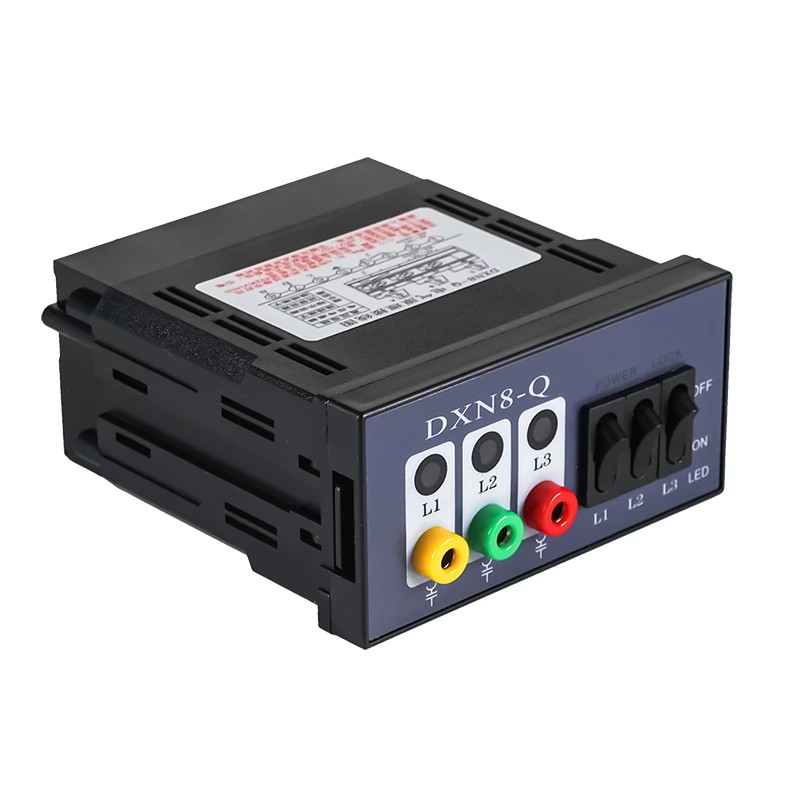

Ішкі жоғары вольтты жанды дисплей құрылғысы DXN8-T/Q блоктау түрі

Қытайдағы кәсіпқой өндіруші ретінде Comewill сізге жоғары вольтты ішкі жабдыққа тікелей орнатуға арналған DXN8-T/Q блоктау түрін сапалы ішкі жоғары вольтты жанды дисплей құрылғысын ұсынғысы келеді және оның жалғыз міндеті – құрылғы арқылы электр тогы бар-жоғын бірден білуге ​​мүмкіндік беру. Жұмыс орнындағы электриктер мен техникалық қызмет көрсету бригадасы үшін бұл нәрсе көп қиындықтарды үнемдейді - бұл жалықтыратын, уақытты қажет ететін анықтау қадамдарымен араласудың қажеті жоқ. Ол өте анық қауіпсіздік нұсқауларын береді, бұл құрылғының ток бар-жоғын қате бағалаудан электр тогының соғу қаупін азайтады.

Негізгі мүмкіндіктер:

Өте интуитивті ескерту әсері: Жабдық жоғары кернеуді тасымалдағанда, дисплей терезесіндегі жарық диодты шамдар шын мәнінде жарқырап жыпылықтайды — бұл «жоғары кернеу бар, жақындамаңыз!» деген үлкен, көздің жауын алатын еске салғыш сияқты. Кернеу болмаса, дисплей толығымен қараңғы болады, жарық мүлде болмайды. Ешқандай шатастыратын сигналдар жоқ, сондықтан сіз оның қауіпсіз екенін бірнеше секундта, тіпті бірнеше қадам жерде де айта аласыз. Біз жарықтығы жоғары жарықдиодты шамдарды арнайы пайдаланамыз, сондықтан оларды жарық, жақсы жарықтандырылған электр бөлмелерінде де байқау оңай.

Жұмыс орнында пайдалану үшін жеткілікті берік және сенімді: қабық өнеркәсіптік деңгейдегі отқа төзімді ABS пластиктен жасалған. Бұл затты бірнеше рет жылжытуға және орнатуға төтеп бере алады - ол оңай сызылып кетпейді және мұнда және сол жерде аздап соғуы мүмкін. Ең бастысы, бұл жоғары сапалы оқшаулағыш, сондықтан ол электр өрістерін бақылауда ұстайды және кездейсоқ соққылардың алдын алады. Тіпті шаңды, аздап ылғалды немесе үлкен температура ауытқулары бар электр бөлмелерінде ол жартас сияқты тұрақты жұмыс істейді, ешқандай ақаулар жоқ.

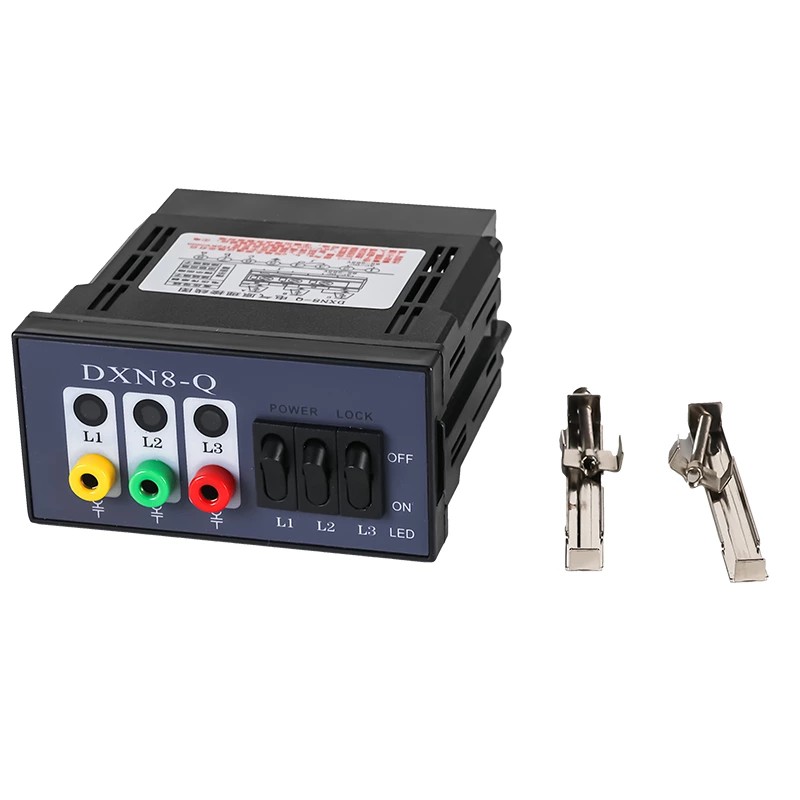

Орнату оңай: индикатор алдын ала бұрғыланған стандартты саңылаулармен бірге келеді, сондықтан сайтта өлшеу және бұрғылау қажет емес — көп уақытты үнемдейді. Сондай-ақ, біз монтаждау бөліктерінің толық жиынтығын пакетке саламыз: бұрандалар, тығыздағыштар, сізге қажет нәрсе. Сайттағы топтарға арнайы құралдар немесе күрделі жөндеу жұмыстарын орындау қажет емес. Олар оны бірнеше минуттың ішінде жөндеп, пайдалануға дайын етеді, бұл еңбек шығындарын да азайтады.

Әдеттегі орнату орындары

Бұл ішкі жоғары вольтты жанды дисплей құрылғысы DXN8-T/Q блоктау түрі негізінен бірдеңенің қуатталғанын анық көру керек болатын ішкі электр жүйелерінің негізгі орындарында орнатылады. Ол жоғары вольтты тарату қондырғыларындағы негізгі жабдықтың көпшілігіне сәйкес келеді, атап айтқанда:
Кіріс шиналар (қуат таратудың бастапқы нүктесі, тұрақты электрмен жабдықтауды қамтамасыз ету үшін қуаттандыру күйін тәулік бойы бақылау қажет)
Ажыратқыштар (негізгі басқару құрамдастары — кез келген техникалық қызмет көрсету жұмыстарын жасамас бұрын оның қауіпсіз екеніне сенімді болуыңыз керек және бұл көрсеткіш бірден айтады)
Негізгі трансформаторлар (қуатты түрлендірудің негізгі жабдығы, оның жұмыс күйін бақылау үшін тұрақты қуаттандыру көрсеткіші қажет)
Коммутаторлық шкафтар (жиі жұмыс істейтін және техникалық қызмет көрсететін аумақтар - мұнда нақты қауіпсіздік нұсқауларының болуы қызметкерлерді қауіптен сақтау үшін өте маңызды)
Басқа үй ішіндегі жоғары вольтты электр жабдықтары (мысалы, жоғары вольтты қосқыштар, жоғары вольтты реакторлар және т.б.)

Жұмыс принципі

Ішкі жоғары вольтты жанды дисплей құрылғысы DXN8-T/Q блоктау түрі электр өрісін біріктіру принципі бойынша жұмыс істейді — қарапайым тілмен айтқанда, ол жұмыс істеу үшін жоғары вольтты электр өрісі мен кірістірілген сенсорды пайдаланады. Ол индуктивті контактісіз сынамаларды қабылдайды, сондықтан ол қуаттандыру күйін анықтап, оны қауіпсіз қашықтықтан көрсете алады. Бұрынғы контактілі детекторлардан айырмашылығы, бұл жоғары вольтты ток өткізетін бөліктерге ешқашан тимейді. Бұл құрылғының қызмет ету мерзімін ұзарту үшін ғана жақсы емес, сонымен қатар оны сайтта жұмыс істейтін адамдар үшін өте қауіпсіз етеді.

Жұмыс процесін кезең-кезеңмен, жақсы және түсінуге оңай бөлейік:
Құрылғының ішінде үш тәуелсіз сенсорлық блок бар. Әрбір блок сәйкесінше жоғары вольтты жүйенің A, B, C үш фазалы шинасына қосылған. Осылайша, біз барлық үш фазаның қуаттандыру күйін ешбірін жібермей анықтай аламыз — қорғаныста соқыр нүктелер жоқ.

Орнатқан кезде үш сенсорды ұлттық электр қауіпсіздігі стандарттарына сәйкес қатаң түрде орнату керек. Олар жоғары вольтты ток өткізетін бөліктерге мүлде тимейді және жеткілікті қауіпсіздік аралығын сақтайды. Бұл электр тогының ағуы немесе қысқа тұйықталу қаупін толығымен жояды, бұл орнату және пайдалану процесін толығымен қауіпсіз етеді.

Жоғары вольтты жабдық кернеулі болғанда, сенсорлар ток өткізетін бөліктер шығаратын электр өрісінің сигналын қабылдайды. Сенсордың ішінде бұл сигнал тұрақты электрлік сигналға айналады, содан кейін ол дисплейдің қуат модуліне жіберіледі.

Қуат модулі осы жарамды сигналды қабылдағаннан кейін дисплейдегі үш фазалы индикатор шамдары жыпылықтайды, бұл жоғары вольтты жабдықтың қуатталғанын анық көрсетеді. Егер электр өрісінің сигналы анықталмаса (яғни кернеу жоқ), индикатор шамдары өшіп қалады және анық қауіпсіз сигнал береді.

Ақаулық көрсеткіші функциясы

Қуаттандыру күйін көрсетудің негізгі функциясынан басқа, бұл DXN8-T/Q түріндегі ішкі жоғары вольтты тікелей дисплей құрылғысы ақауларды диагностикалауға көмектеседі — бұл жергілікті техникалық қызмет көрсету топтары үшін өте пайдалы:

Бір фазалы жерге қосу ақауларын анықтайды

Ақаулық фазасының индикаторына ӨШІРУ

Индикаторларға қалыпты фазалар әлі жыпылықтайды

Қосымша құралдарсыз ақаулықты жылдам анықтауға мүмкіндік береді

Тоқтау уақытын және жөндеу жұмыстарын қысқартады

Өнімнің артықшылықтары мен құны

1. Жақсартылған қауіпсіздік

Жедел визуалды ескерту

Тоқ күші бар жабдықты қате бағалауды болдырмайды

2. Төмен техникалық қызмет көрсету құны

Қарапайым құрылым, төмен ақаулық

8-10 жыл қызмет ету мерзімі

Техникалық қызмет көрсетусіз жұмыс

3. Күшті үйлесімділік

Көптеген жабық HV жүйелері үшін қолайлы

Әртүрлі жабдық брендтерімен үйлесімді

Сатып алуды жеңілдетеді

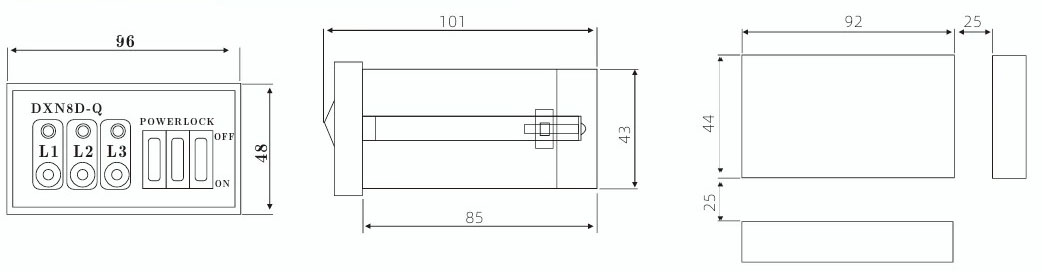

Пішіні мен ашылу өлшемі

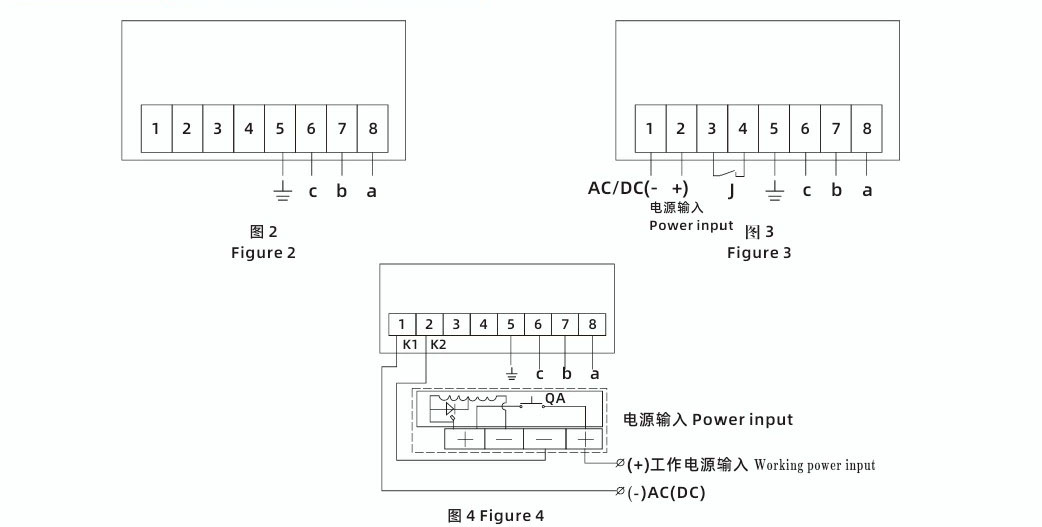

Артқы көріністі қосу схемасы
