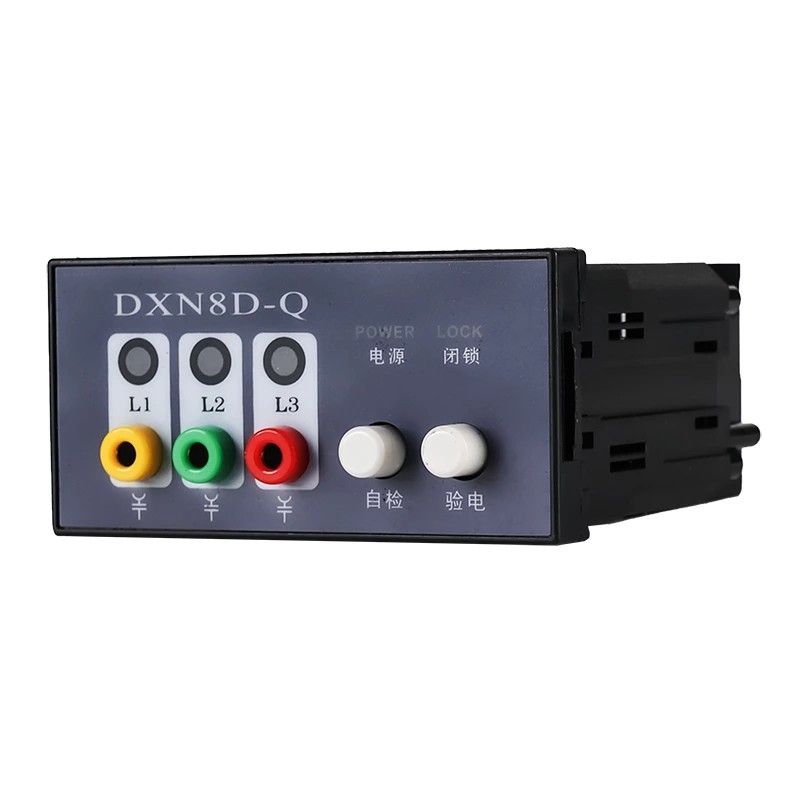

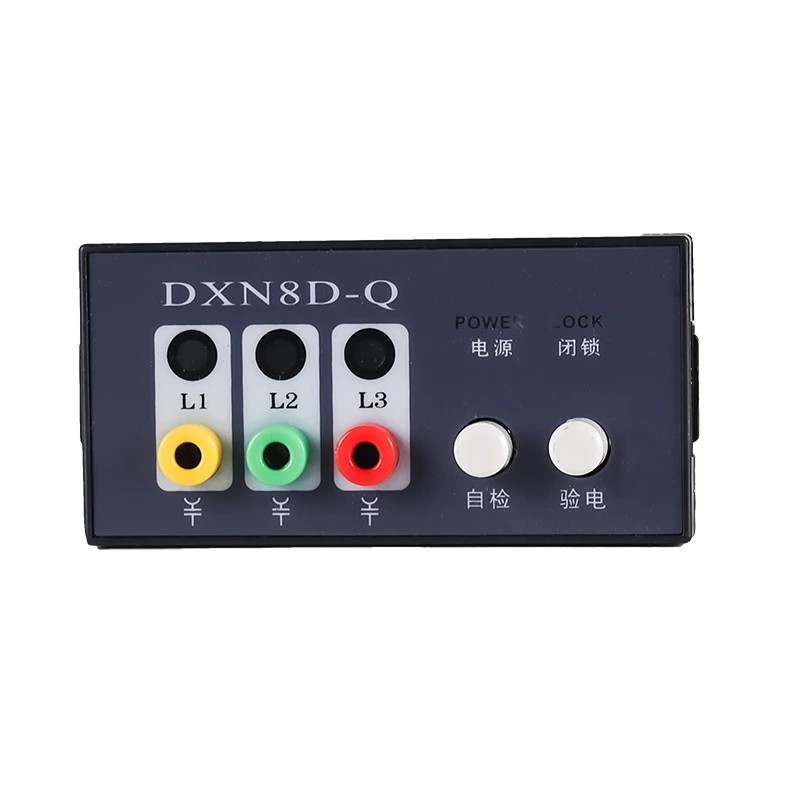

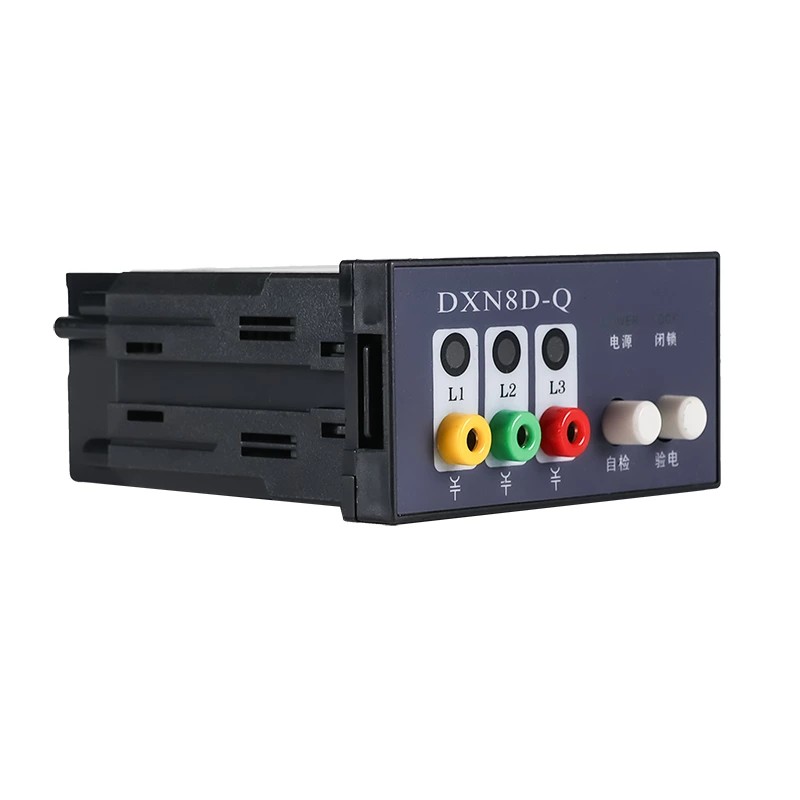

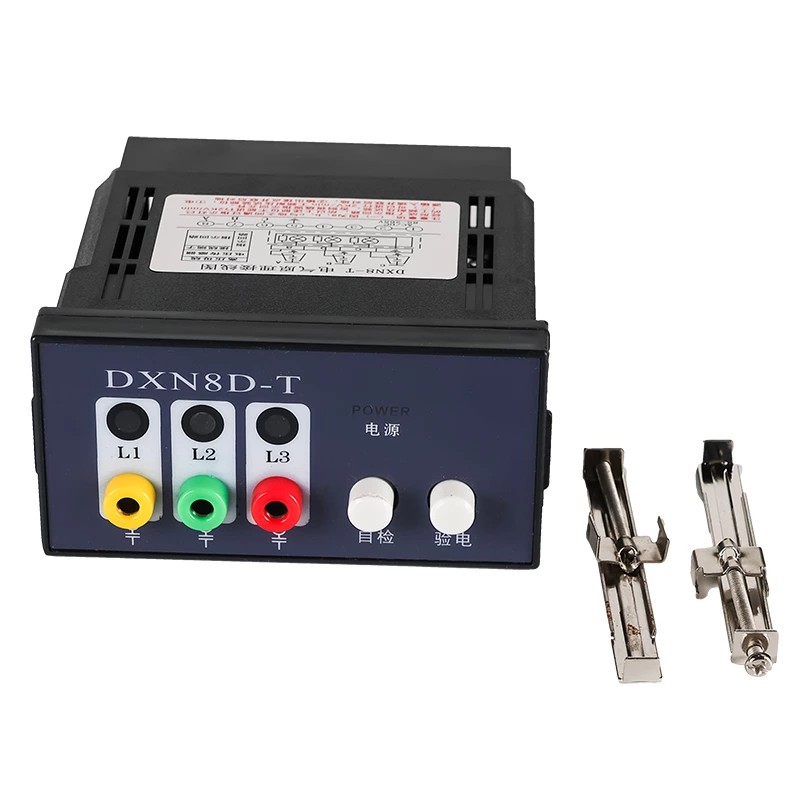

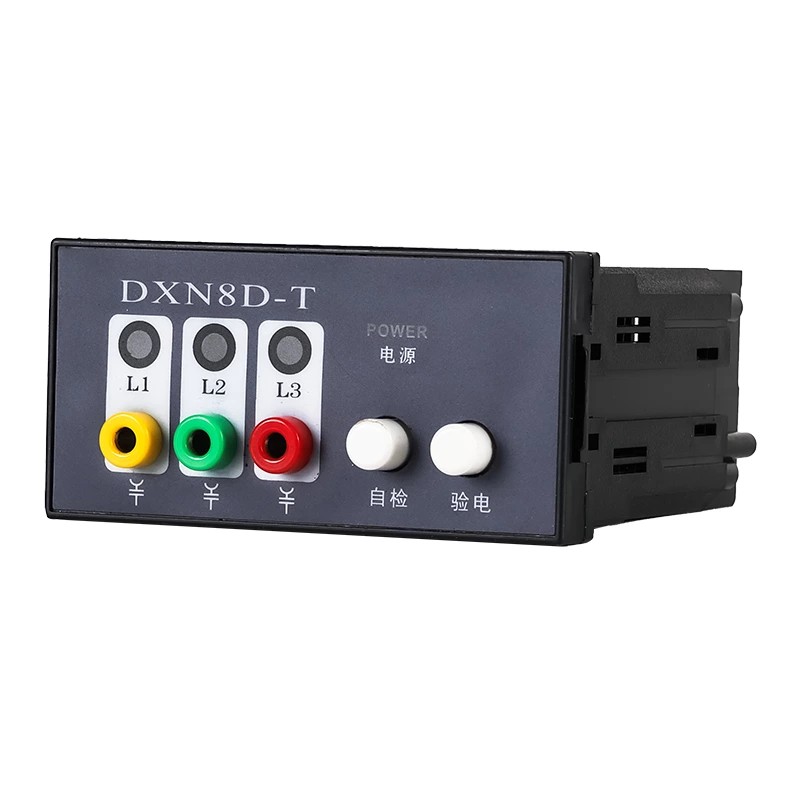

Ішкі жоғары вольтты жанды дисплей құрылғысы DXN8-Q/T түрі

Дәлелденген далалық қолданбалар мен инженерлік валидациямен қамтамасыз етілген Comewill зауытының DXN8-Q/T типті жабық жоғары вольтты тірі дисплей құрылғысы жоғары вольтты орталар үшін практикалық қауіпсіздік жаңартуын ұсынады. Құрылғы автоматты құлыптау арқылы қауіпті операцияларды болдырмай, қуаттандыру күйін визуалды түрде лезде растауға мүмкіндік береді.

Ішкі жоғары вольтты тірі дисплей құрылғысы DXN8-Q/T түрі дегеніміз не?

Ішкі жоғары вольтты жанды дисплей құрылғысы DXN8-Q/T түрі - қуаттандыру көрсеткіші мен механикалық құлыптан қорғауды біріктіретін екі функциялы қауіпсіздік құрылғысы. Жабық 6–40 кВ тарату құрылғылары жүйелеріне арналған, ол кернеудің болуын анықтау және дереу көрнекі ескертулер беру үшін жанаспайтын электр өрісін зондтау технологиясын пайдаланады, сонымен бірге қуатталған жабдыққа рұқсатсыз немесе қауіпті қол жеткізуді болдырмайды.

Негізгі мүмкіндіктер:

1. Қос қауіпсіздікті қорғау механизмі

Жарқын жарық диодты жыпылықтау жоғары вольтты күйді анық көрсетеді

Автоматты құлыптау қуат көзі болған кезде тарату құрылғыларының есіктерінің ашылуын болдырмайды

Кернеу жойылған кезде лезде босату

Дұрыс жұмыс істемеу және электр тогының соғу қаупін жояды

2. Байланыссыз анықтау технологиясы

Электр өрісін біріктіру принципі қауіпсіз зондтауды қамтамасыз етеді

Ток өткізетін бөліктермен тікелей байланыс жоқ

Қауіпсіздікті жақсартады және құрылғының қызмет ету мерзімін ұзартады

3. Төзімді өнеркәсіптік дизайн

Отқа төзімді ABS корпусы

Шаңға, ылғалдылыққа және температураның ауытқуына төзімді

Техникалық қызмет көрсетусіз ұзақ қызмет ету мерзімі 8-10 жыл

4. Жылдам және стандартталған орнату

Алдын ала бұрғыланған монтаждау тесіктері

Толық керек-жарақтар жинағы кіреді

Арнайы құралдар немесе күрделі орнату қажет емес

Орнату бірнеше минут ішінде аяқталды

5. Ақаулықты көрсету мүмкіндігі

Бір фазалы жерге қосу ақауларын анықтайды

Ақаулық фазасының индикаторы автоматты түрде өшеді

Ақаулықтарды жоюды жылдамдатады және тоқтау уақытын азайтады

Жұмыс принципі

Электр өрісін анықтау → сигналды түрлендіру → жарық диодты ескерту → блоктау → ақаулық көрсеткіші

Comewill Indoor жоғары вольтты жанды дисплей құрылғысы (DXN8-Q/T моделі) нақты уақытта 6–40 кВ жабдықтың ток күйін қауіпсіз және үздіксіз бақылау үшін электр өрісін біріктіру және контактісіз зондау технологияларын пайдаланады. Құрылғыда сәйкесінше A, B және C фазалық шиналарға сәйкес келетін үш тәуелсіз ішкі сенсорлар бар; бұл сенсорлар жоғары вольтты электр өрісін анықтау арқылы сигналдарды жасайды және оларды дисплей модуліне жібереді.

Жабдық ток кезінде жарық диодты индикаторлар жыпылықтайды және механикалық блоктау механизмі бір уақытта және автоматты түрде тарату құрылғысының шкафының есігін құлыптайды. Кернеу жойылған кезде индикаторлар өшеді және блоктау механизмі автоматты түрде өшеді, осылайша тірі күй индикаторы мен құлыптауға негізделген қате жұмыстан қорғаудың интуитивті комбинациясына қол жеткізіледі. Бір фазалы жерге тұйықталу жағдайында ақаулы фазаның индикаторы сөнеді, ал қалған екі фазаның индикаторлары жыпылықтауын жалғастырады, бұл ақаулықты орнында жылдам анықтауды жеңілдетеді.

Қолданбалар

DXN8/QT түрі ішкі жоғары вольтты тарату жүйелерінде кеңінен қолданылады, соның ішінде:

Орта вольтты тарату құрылғылары (6–40кВ)

Кіріс шина жүйелері

Ажыратқыштар және басқару шкафтары

Трансформатор қондырғылары

Жоғары вольтты қосқыштар мен реакторлар

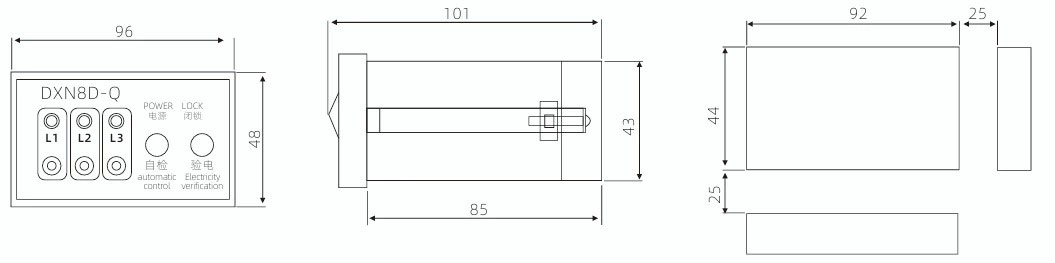

Пішіні мен ашылу өлшемі

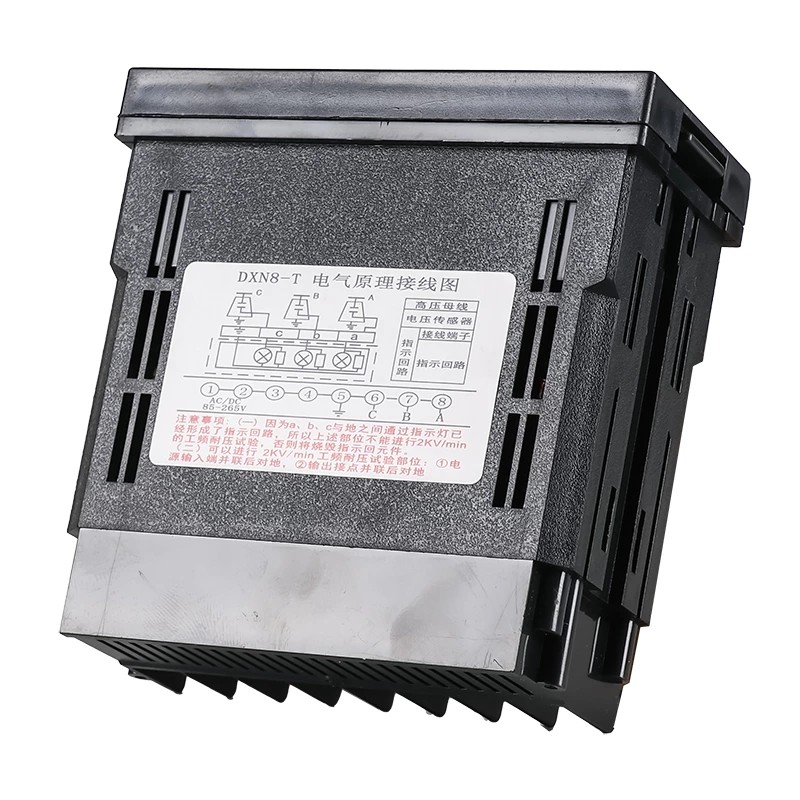

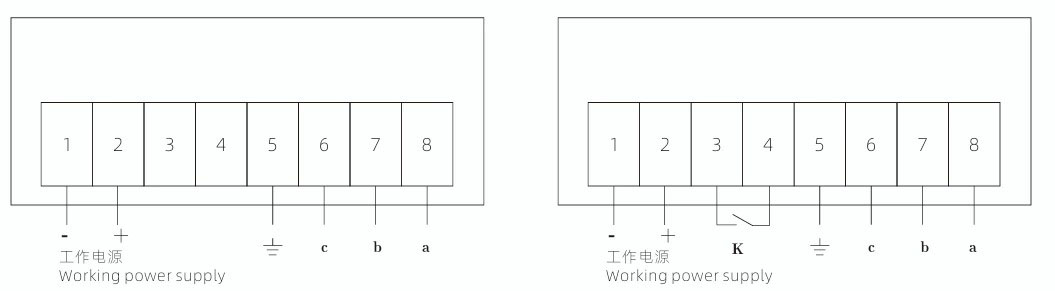

Артқы көріністі қосу схемасы
