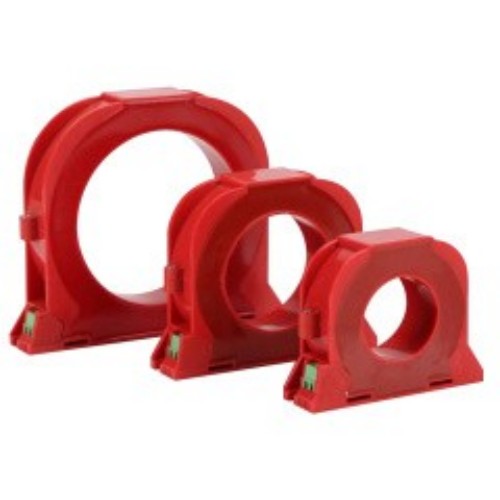

Қытайдағы кәсіби өндіруші ретінде Comewill сізге теңшелген CTK түріндегі нөлдік тізбекті ток трансформаторын ұсынғысы келеді. Оның негізгі функциясы токтың нөлдік ретті құрамдас бөлігін – үш фазалы токтардың қосындысын, өнеркәсіпте «нөлдік желі тогы» деп те атайды, себебі токтың бұл бөлігі үш фазалы жүйенің нөлдік өткізгішінде өтеді. Қуат қауіпсіздігін қорғау талаптары бар сатып алу жобалары үшін бұл өнімнің дәл анықтау өнімділігі жерлендіру ақауларын сенімді бақылауды қажет ететін әртүрлі сценарийлер үшін өте қолайлы.
Практикалық қолдануда CTK типті нөлдік тізбекті ток трансформаторлары релелік қорғаныс құрылғыларымен немесе сигналдық жүйелермен бірге қолданылады. Энергия жүйесінде нөлдік ретті жерге тұйықтау тогы пайда болған кезде (мысалы, электр тогының соғуы немесе тізбектегі ағып кету ақауы) трансформатордың екінші жағы екінші желіге қосылған жабдықтың әрекетін іске қосатын сәйкес нөлдік тізбекті токты шығарады, мысалы, қуат көзін өшіру, дабыл сигналдарын беру және т. Сатып алушы үшін қосалқы жабдықпен үздіксіз жұмыс істеу өнімнің практикалық қолдану құндылығын айтарлықтай арттырады.
Орнату кезінде бұл трансформатор әдетте үш фазалы жүйенің нөлдік өткізгішіне орнатылады және ол нөлдік тізбекті ток құрамдас бөлігіне пропорционалды сигнал шығара алады. Айта кету керек, ақаулық ток аз болса да, ол жерге қосу ақауларын дәл анықтай алады, бұл электр қауіпсіздігін қорғаудағы негізгі мәселені шешеді. Оның көмегімен ақаулар салдарынан жабдықтың зақымдануын болдырмауға болады және персоналдың электр тогының соғу қаупін азайтуға болады. Сондықтан, бұл электр қуатын тарату жүйелерінде, қозғалтқышты басқару орталықтарында және жерге тұйықталуға бейім басқа электр құрылғыларында танымал сатып алу таңдауы.
CTK типті нөлдік тізбекті ток трансформаторларын жаппай сатып алу, теңшеу немесе техникалық кеңес алу қажет болса, Welcome (Wenzhou) Electric Co., Ltd. өнеркәсіп, сауда және инфрақұрылым сияқты әртүрлі салалардағы жобалардың әртүрлі қажеттіліктерін қанағаттандыру үшін кәсіби бір терезе қызметтерін ұсына алады.
| Электрлік параметрлер | Механикалық параметрлер | ||
| Жиілік | 50~400Гц | Shell | ABS（жалынға төзімділік дәрежесі 94-V0） |
| Бағаланған кіріс | 10мА~5А | Боббин | PBT |
| Өлшеу диапазоны | 10%In~130%In | темір өзегі | Ни болат/нанокристалды |
| Номиналды шығыс | 0~1в (А немесе) 0~0,25мА | Ішкі құрылым | Экологиялық таза эпоксидті шайыр құю |
| Қатынас айырмашылығы | ≤±0,1% | Құрылыс жоспары | Бұрандалы бекіту |
| Фазалық айырмашылық | ≤±10 | Жұмыс температурасы | -25℃~ +75℃ |
| Диэлектрлік күш | 2,5КВ/1мА/1мин | Қоршаған ортаның ылғалдылығы | ≤85% |
| Оқшаулауға төзімділік | DC500V/1000МΩ/мин | Сымдарды қосу әдісі | Терминал түрі/экрандалған бұралған сым 1,5м |

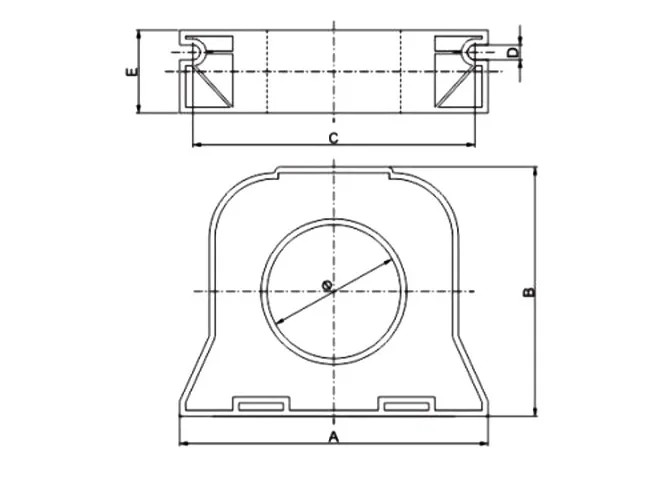

Механикалық өлшем (тек анықтама үшін)
| Модель сипаттамалары | Өлшемдері | ||||||
| Анықтамалық ток | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1、 Негізгі артықшылықтар
Теңгерімсіз токтарды дәл анықтай алады: CTK типті нөлдік тізбекті ток трансформаторлары үш фазалы электр жүйелері үшін арнайы әзірленген және үш фазалы токтардың қосындысынан түзілген теңгерімсіз токтарды өлшей алады. Егер бір немесе бірнеше фазалық өткізгіштерден жерге ағып жатқан ақаулық ток болса, яғни жерге қосу ақауы болса, оны дер кезінде анықтауға болады.
Өте жоғары сезімталдық: бұл трансформатор арқылы тіпті шағын жерге тұйықталу токтары да анықталуы мүмкін. Осылайша ол жабдықтың дұрыс жұмыс істемеуіне байланысты істен шығуын болдырмайды, персоналдың электр тогының соғу қаупін азайтады және электр жүйесінің қауіпсіз жұмыс істеуін қамтамасыз етеді.
Дәл өлшеу: учаскеде қатты шу немесе басқа кедергілер болған жағдайда да, ол кейінгі қорғаныс әрекеттері үшін сенімді деректерді қолдауды қамтамасыз ете алатын CTK типті нөлдік тізбекті ток трансформаторлары үшін дәл өлшеу нәтижелерін береді.
Тізбекті ұстамай орнату: Схеманы ажыратпай немесе жүктемені тоқтатпай орнату өте ыңғайлы. Жүйенің қалыпты жұмысына әсер етпестен, оны үш фазалы жүйенің бейтарап өткізгішіне қойыңыз.
Бейімделудің кең жиілігі: жұмыс жиілігі 50Гц-тен 400Гц-ке дейін қамтуы мүмкін және ол жақсы үйлесімділікпен кез келген жалпы электр энергиясын пайдалану сценарийіне бейімделе алады.
Тізбектің жұмысына әсер етпейтіні: Жүктеменің өзі өте төмен, бұл тізбектің жұмысына айтарлықтай әсер етпейді, сондай-ақ бүкіл электр жүйесінің тұрақты жұмысын қамтамасыз ете отырып, жүйедегі басқа өлшеу жабдығының дәлдігіне кедергі келтірмейді.
Электрлік өртті бақылау сценарийі
Өрт пен ағып кетуден қорғау жүйесі
Электромагниттік релелік қорғаныс құрылғысы
Микрокомпьютерді қорғау құралдары және т.б
