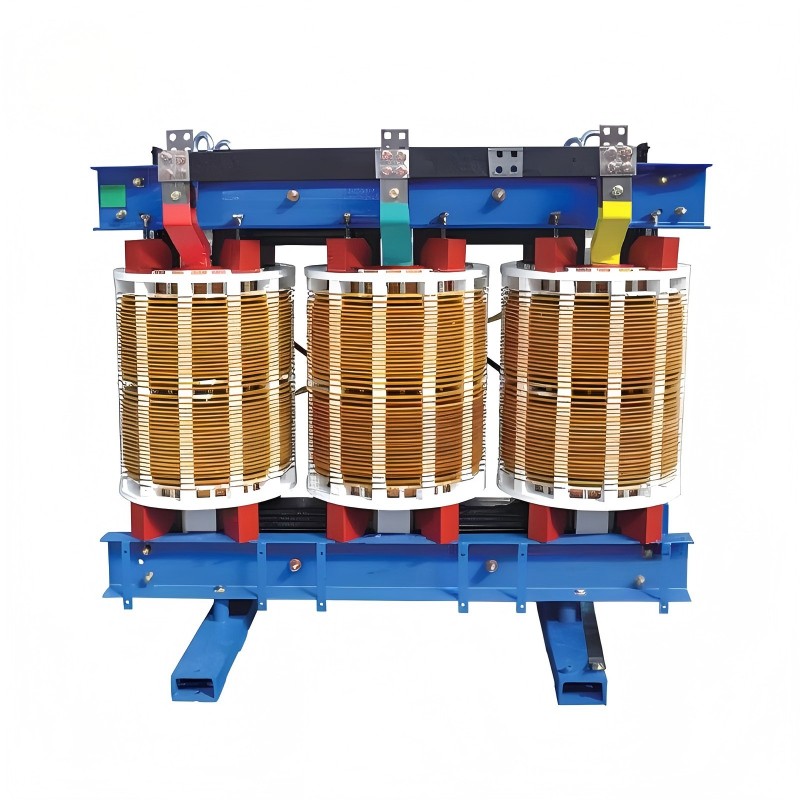

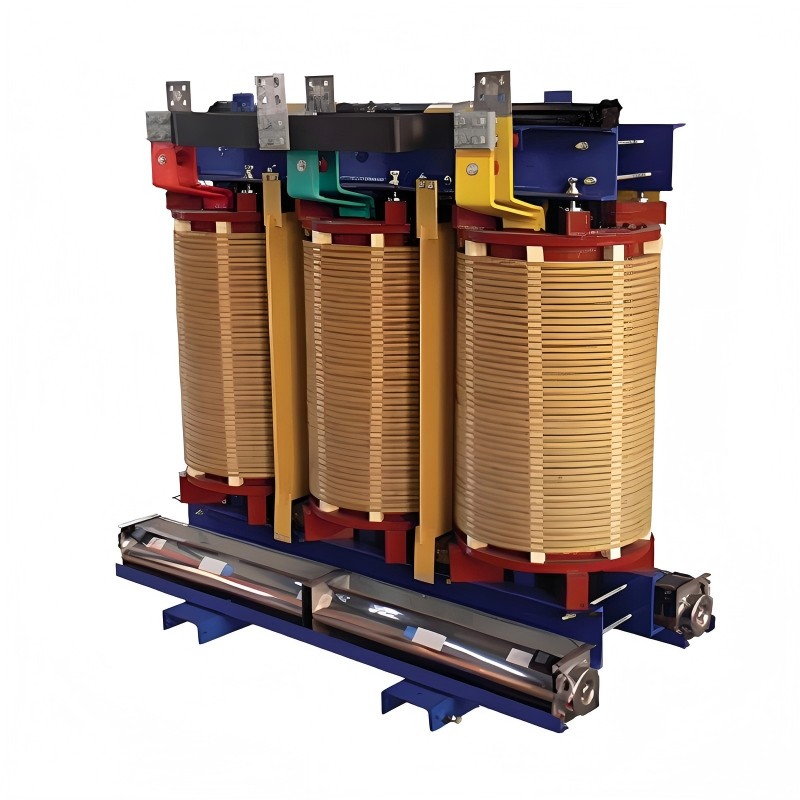

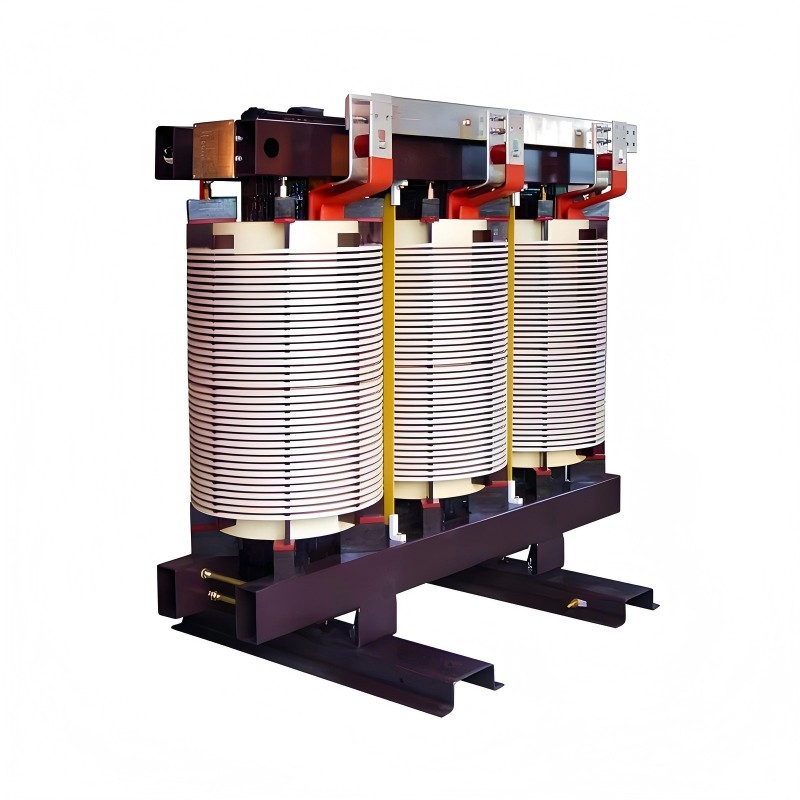

Comewill зауытының SGB сериялы үш фазалы инкапсуляцияланбаған құрғақ түрдегі трансформаторы өнеркәсіптік және коммерциялық қолданбалар үшін құрғақ түрдегі трансформаторларды сатып алғысы келетін пайдаланушыларға арналған шешім болып табылады. Ең озық оқшаулаумен, магниттік тізбекті оңтайландырумен және модульдік құрылыспен жасалған бұл трансформатор жоғары қауіпсіздікті, тиімділікті және қоршаған ортаға бейімделуді ұсынады.
SGB сериялы үш фазалы инкапсуляцияланбаған құрғақ түрдегі трансформатор - бұл дәстүрлі шайыр құюдың орнына кеңейтілген вакуумдық қысымды сіңдіру (VPI) технологиясын қолданатын капсуласыз құрғақ түрдегі трансформатор. Ол арнайы әзірленген:
Орташа кернеуден төмен вольтты қуатты түрлендіру (10–35кВ / 0,4кВ)
Ішкі және жартылай сыртқы қондырғылар
Жоғары өрт қауіпсіздігі мен ылғалға төзімділікті қажет ететін қолданбалар
SGB сериялы үш фазалы инкапсуляцияланбаған құрғақ түрдегі трансформатор сенімді және тиімді жұмысты қамтамасыз ету үшін бірнеше озық технологияларды біріктіреді:
1. Жетілдірілген магниттік ядро дизайны
Жоғары өткізгіштігі бар ламинатталған кремний болат
Қадамдық айналым құрылымы негізгі жоғалтуды азайтады
Үшінші гармоникалық бұрмалануды тиімді басады
2. Жоғары өнімді оқшаулау жүйесі
Қос оқшаулау жүйесі (H-класс + NOMEX®)
Тамаша термиялық төзімділік және диэлектрлік беріктік
Химиялық коррозияға және ылғалдылыққа төзімді

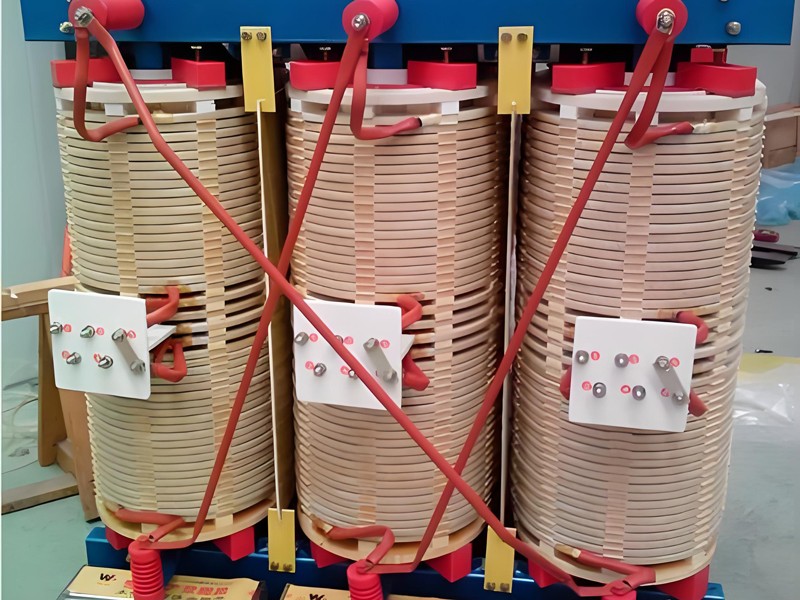

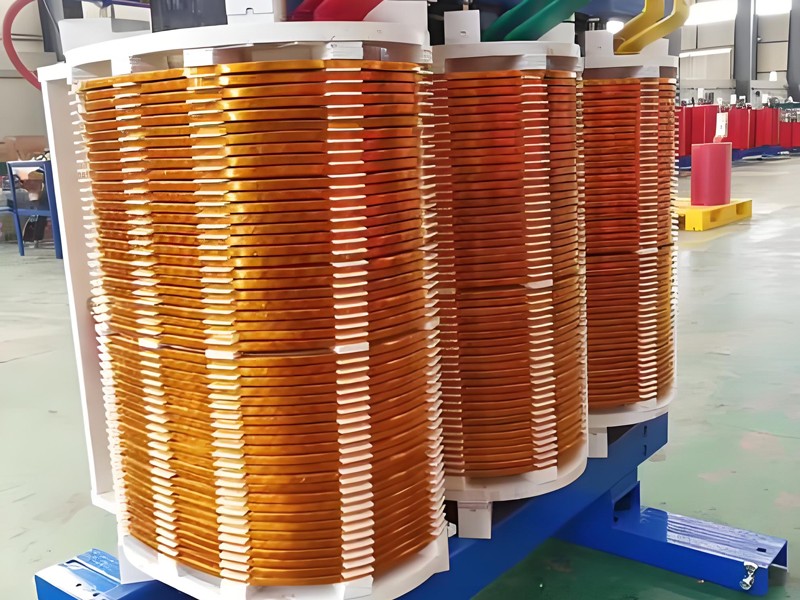

3. Оңтайландырылған орама құрылымы
Жоғары вольтты: қабатты торт құрылымы
Төмен кернеу: токты біркелкі бөлу үшін фольга орамасы
Қысқа тұйықталуға төзімділік пен механикалық беріктігі жоғарылады
4. Тиімді жылуды басқару
Ашық желдету дизайны салқындату тиімділігін арттырады
Аз шығынды материалдар жылу түзілуін азайтады
Ылғалдылығы >95% ортада да тұрақты жұмыс
5. VPI өндіріс процесі
Екіншілік вакуумдық қысымды сіңдіру
Ылғалға төзімді және ластануға төзімді қабілет
Өте төмен жартылай разряд, ұзартылған қызмет мерзімі
6. Қауіпсіздік және қоршаған ортаны қорғау
Жанбайтын және жарылысқа төзімді дизайн
Толығымен қайта өңделетін материалдар
Халықаралық экологиялық стандарттарға сәйкес келеді
| Номиналды қуаттылық (кВА) | Номиналды кернеу | Векторлық топ | Жүксіз жоғалту (Вт) | Жүктеменің жоғалуы (Вт) | Жүксіз ток (%) | Кедергі кернеуі (%) | ||||||||||
| HV (кВ) | Түрту ауқымы (%) | LV (кВ) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 немесе ±2 X 2,5 | 0.4 | Dyn11 немесе Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Теңіз платформалары және теңіз орталары
Химия және мұнай-химия зауыттары
Көпқабатты коммерциялық ғимараттар мен деректер орталықтары
Әуежайлар, ауруханалар және теміржол транзиттік жүйелері
Өнеркәсіптік өндіріс орындары
Ылғалды немесе жоғары температура аймақтары (тропикалық климат)
Модульдік және ашық құрылым SGB сериялы үш фазалы инкапсуляцияланбаған құрғақ түрдегі трансформаторға техникалық қызмет көрсетуді қарапайым және үнемді етеді:
Тұрақты тексеру
Шаңның жиналуын тексеріңіз және желдету арналарын тазалаңыз
Қосылымдардың бос немесе қызып кетуін тексеріңіз
Қоршаған ортаның мониторингі
Тиісті желдетуді қамтамасыз етіңіз және шамадан тыс ластануды болдырмаңыз
Мүмкіндігінше ылғалдылықты ұсынылған шектерде ұстаңыз
Электрлік сынақ
Мерзімді түрде оқшаулау кедергісін өлшеңіз
Жүктеме жағдайларын және температураның көтерілуін бақылаңыз
Профилактикалық қызмет көрсету
Орамдарды және өзек беттерін тазалаңыз
Коррозия немесе оқшаулаудың нашарлау белгілерін тексеріңіз
