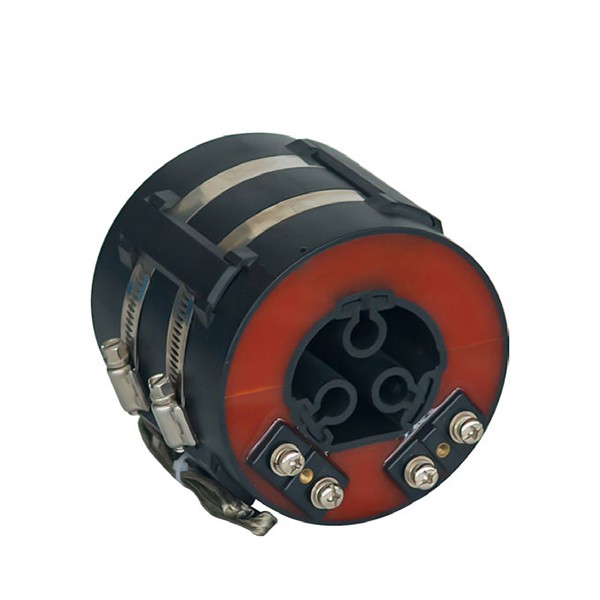

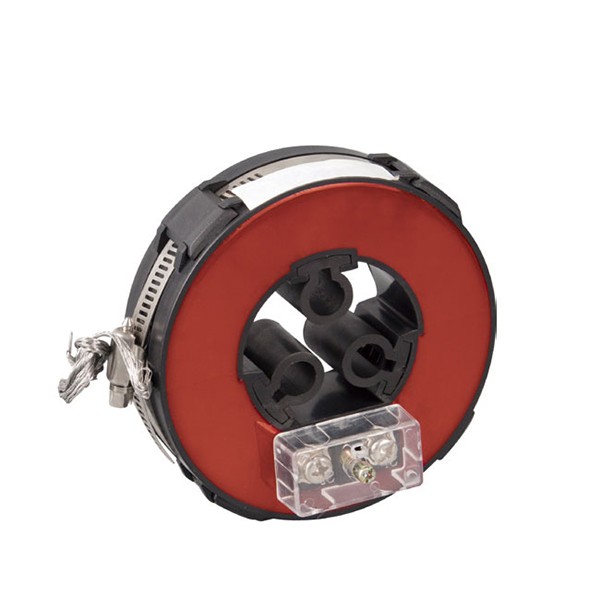

Comewill, Қытайдың жетекші өндірушісі және жеткізушісі ретінде сізге LMZK-10 ток трансформаторын ұсынады, ол ықшам өлшемді, оңай орнатуға арналған алынбалы өзекті және импорттық кремний болат арқылы жоғары дәлдікпен өлшеуді қоса алғанда, негізгі артықшылықтарды ұсынады. Ол 10кВ ықшам тарату құрылғылары үшін арнайы әзірленген.
Бұл LMZK-10 ток трансформаторы шағын өлшемді, жеңіл салмақты, ауыспалы және оңай орнату сияқты негізгі артықшылықтарға ие және ықшам толық оқшауланған сақиналы желілік тарату құрылғыларын сатып алу қажеттіліктері үшін кеңінен жарамды. Ол әсіресе RTU және FTU сияқты қашықтағы терминалдық жабдықпен біріктіру үшін, бүкіл жүйе үшін кешенді шешім мен деректерді қолдауды қамтамасыз ететін сынама алу бірлігін құру үшін қолайлы. Сатып алу мен орнатудан кейін бастапқы сымды өзгертудің қажеті жоқ. Оны тікелей қосылған кіріс және шығыс кабельдерге орнатуға болады, бұл операцияны қарапайым және жылдам етеді, инженерлік орнатудың құнын айтарлықтай төмендетеді. Қазіргі уақытта ол SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS және т.б. сияқты ықшам оқшауланған сақиналы желілік тарату құрылғыларында кеңінен қолданылады, сонымен қатар біріктірілген қосалқы станцияларды, кабель тарату қораптарын және басқа жабдықтарды сатып алу және қолдау қажеттіліктері үшін жарамды.
Негізгі материалдар мен процестерге келетін болсақ, ЛМЗК-10 ток трансформаторы магниттік материалдар ретінде алынбалы темір өзектер және төмен магниттік тізбектердің жоғалту сипаттамалары бар жоғары сапалы импорттық жоғары өткізгіш кремний болат парақтарын пайдаланады. Шайыр жалынға төзімді пластикалық қабықтың ішіне вакуумда құйылған, тамаша ылғалға төзімді, тұрақты өнімділікпен және кейінірек техникалық қызмет көрсетуді қажет етпейді, бұл ұзақ мерзімді пайдалану үшін сатып алудың үнемділік талаптарына сәйкес келеді. Орнату кезінде екі жартылай шеңберлі сақинаны фазадан бөлінген кабельге бекітіңіз және әдемі және үйлесімді көрініс жасай отырып, кабельмен біркелкі араласу үшін оларды қысқыштармен бекітіңіз. Өнім сипаттамалары 35мм²-ден 400мм²-ге дейінгі аралықтағы 10КВ кабельдерді сатып алу сценарийі үшін жарамды. Қысқыш берік және сенімді жоғары сапалы баспайтын болаттан жасалған материалдан жасалған. Жабдықтың қауіпсіз жұмысын қамтамасыз ететін пайдалану кезінде құйынды ток пайда болмайды.
Жүктеме жағындағы қуат коэффициенті COS φ=0,8 сәйкес болуы керек (гистерезис сипаттамаларын көрсететін).
Номиналды қайталама ток әртүрлі қуат жүйелерінің қажеттіліктерін қанағаттандыру үшін 5А немесе 1А сипаттамаларынан таңдалуы мүмкін.
Қоршаған орта температурасының диапазоны: төменгі шегі -5 ℃, жоғарғы шегі - 40 ℃, ал тәуліктік орташа температура 30 ℃ аспауы керек.
Номиналды жұмыс жиілігі екі жалпы стандартты қолдайды: 50Гц немесе 60Гц.
Жабдықты орнату биіктігі 1000 метр немесе одан төмен деңгейде бақылануы керек.
Ластану деңгейі II деңгей стандартына сәйкес келеді және кәдімгі өндірістік орталар үшін жарамды.
Өнімді өндіру және тексеру GB20840.1 және GB20840.2 ұлттық стандарттарын қатаң сақтайды.

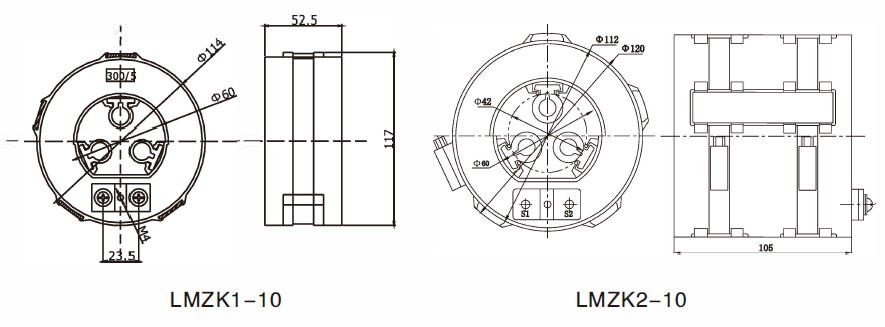

LMZK1
| Түр | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Мақсат | Токты өлшеу трансформаторы | Қорғаушы ток трансформаторы | Екі орамды ток трансформаторы | |||||||
| Қатынас | Дәлдік класы және номиналды жүктеме (VA) | Дәлдік класы және номиналды жүктеме (VA) | Дәлдік класы және номиналды жүктеме (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
LMZK2
| Түр | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Мақсат |
|
Токты өлшеу | Қорғаныс тогы | Қос орамдық ток | |||||||||
|
|
трансформатор |
|
трансформатор |
|
трансформатор | ||||||||
| Қатынас |
|
Дәлдік класы және | Дәлдік класы және | Дәлдік класы және номиналды жүктеме | |||||||||
|
|
номиналды жүктеме (VA) | номиналды жүктеме (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
