JDZ10-3/6/10A кернеу трансформаторы

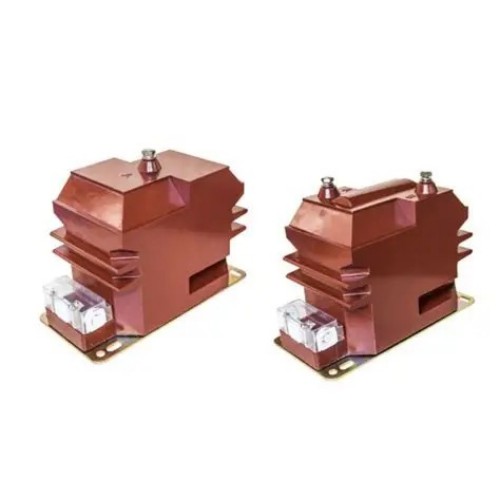

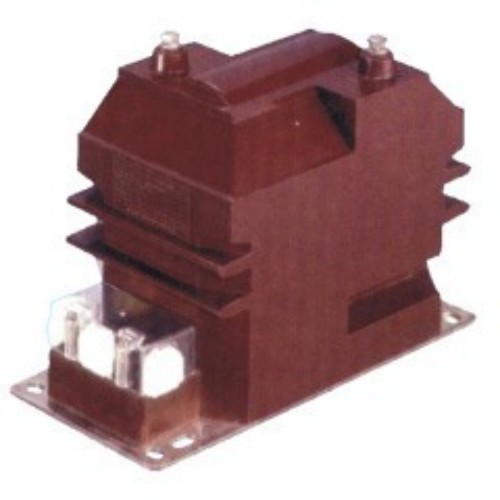

Жоғары сапалы JDZ10-3/6/10A кернеу трансформаторын Қытай өндірушісі Comewill ұсынады. Ол маңызды қолданбаларға арналған, олар кернеуді өлшеу, энергияны өлшеу, нақты уақыттағы бақылау және орташа вольтты қуат жүйелерінде релелік қорғаныс үшін сенімді өнімділікті қамтамасыз етеді.

JDZ10 сериясы 50 Гц және 60 Гц жиіліктері үшін үйлесімділікпен 3кВ, 6кВ және 10кВ кернеу деңгейлерін орналастыруға арналған, бұл оларды әртүрлі орташа вольтты жұмыс жағдайларына бейім етеді. IEC 186 және GB1207-2006 стандарттарына қатаң сәйкес жасалған бұл трансформаторлар жүйені өлшеу және қорғау үшін тұрақты және сенімді негізді қамтамасыз етеді. Қытайдағы сенімді зауыт ретінде, Comewill әрбір құрылғының қатаң сапа стандарттарына сай болуын қамтамасыз етеді.

Түрді белгілеу

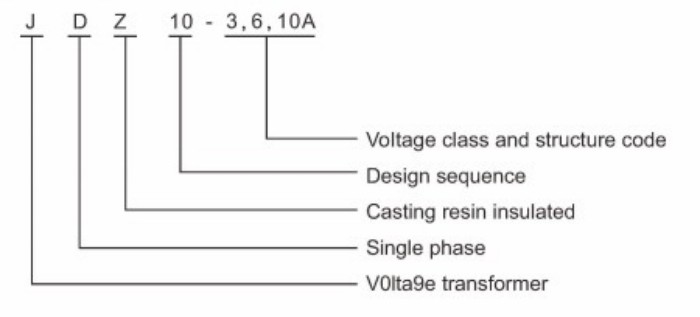

Comewill RZL-10 және JDZ10-3/6/10 кернеу трансформаторларының үлгі белгісі құрылғының негізгі атрибуттарын нақты анықтайды:
J: Кернеу трансформаторы – жабдық санатын көрсетеді.
D: Бірфазалы – бір фазалы қуат жүйесін қолдану үшін қолайлы.
Z: эпоксидті шайыр құйылған оқшаулау – оқшаулау өнімділігі мен беріктігін арттырады.
3, 6, 10: Кернеу деңгейлері – 3кВ, 6кВ және 10кВ жүйелермен үйлесімділікті анықтайды.

Электр сызбалары

Трансформаторлар бір фазалы және үш фазалы сым конфигурацияларын қолдайды, бұл әртүрлі орнату талаптарына икемділік береді.

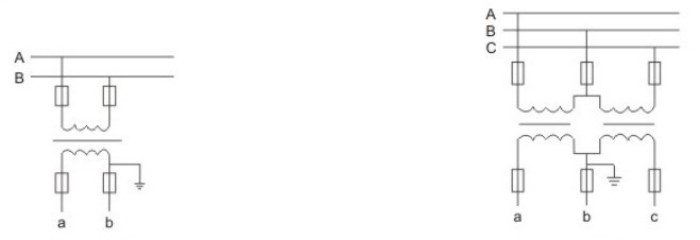

Бір фазалы желіні қосу схемасы
Үш фазалы желіні қосу схемасы

Бір фазалы желіні қосу схемасы Үш фазалы желіні қосу схемасы

Қызмет көрсету шарттары

Оңтайлы өнімділік пен ұзартылған қызмет мерзімін қамтамасыз ету үшін Comewill JDZ10-3/6/10A кернеу трансформаторы үшін келесі жұмыс жағдайлары ұсынылады:
Биіктігі: Теңіз деңгейінен 3000 метрге дейін орнатуға жарамды, биік таулы аймақтарда арнайы модификацияларсыз тұрақты жұмыс істейді.
Қоршаған орта температурасы: оқшаулаудың бұзылуын және дәлдіктің ауытқуын болдырмау үшін -5°C пен +40°C жұмыс температурасының диапазоны.
Салыстырмалы ылғалдылық: ішкі құрамдастардың ылғал әсерінен қартаюын болдырмау үшін 20°C температурада ең көбі 65%.
Ластану деңгейі: ішкі немесе сыртқы ластануды өңдеуге қабілетті II класты ластаушы орталарға арналған.
Орнату ортасы: Корпус пен ішкі орамдарды қорғау үшін коррозиялық газдар болмауы керек.
Егер сізде орнату ортасы ерекше болса (мысалы, жоғары ылғалдылық және коррозиялық газдар), бейімделу жоспарын реттеу үшін алдын ала хабарласа аласыз!

Техникалық параметрлер

JDZ10-3/6/10A кернеу трансформаторы ұлттық талаптарға толық сәйкестікті қамтамасыз ететін GB20840.3-2013 және GB20840.1-2010 стандарттарына сәйкес жасалған. Негізгі спецификацияларға мыналар жатады:
Жүктеме қуат коэффициенті: cos Φ = 0,8 (кешігу), кәдімгі қайталама тізбек сипаттамаларына сәйкестендірілген.
Жылжымалы қашықтық: ластану деңгейінің II деңгейіне арналған, оқшаулаудың жарқыл қаупін азайтады.
Өнімділік: стандартты жұмыс жағдайында тұрақты өлшеу және қорғаныс реакциясы.

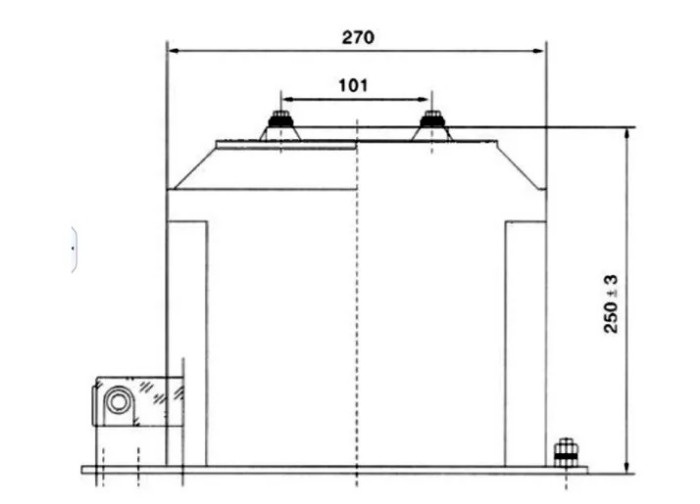

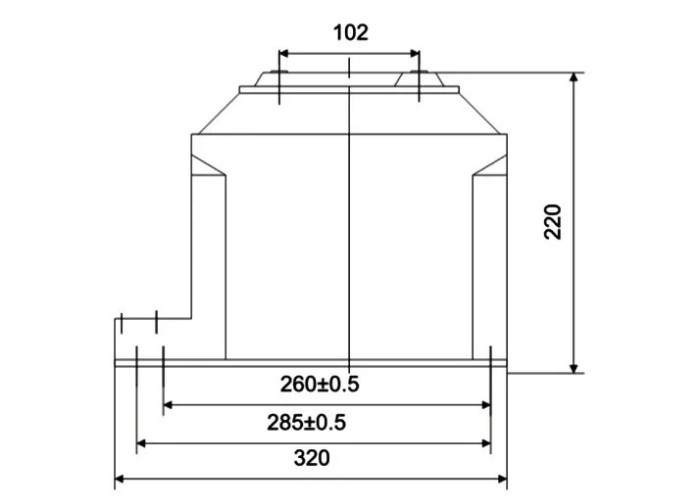

Орнату контуры және өлшемдері

Жиі қойылатын сұрақтар

1. Осы JDZ10-3/6/10A кернеу трансформаторының негізгі ерекшеліктері қандай?
Эпоксидті шайырдан құйылған оқшаулау, толығымен тығыздалған, бір фазалы дизайн, ықшам өлшем және жоғары төзімділік.

2. Қандай кернеу деңгейлері мен жиіліктеріне қолдау көрсетіледі?
3кВ, 6кВ және 10кВ, 50Гц немесе 60Гц жүйелермен үйлесімді.

3. Ол қандай стандарттарға сәйкес келеді?
IEC 186 және GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Қажетті жұмыс жағдайлары қандай?
Биіктігі ≤3000м, температура -5°C-тан +40°C-қа дейін, ылғалдылық ≤65% 20°C кезінде, ластану деңгейі II класс, коррозиялық газдар жоқ.

5. Оны арнайы орталар үшін теңшеуге болады ма?
Иә, Comewill жоғары ылғалдылық немесе коррозиялық жағдайлар үшін теңшеуді ұсынады.

6. Үлгі әріптер нені білдіреді?
J = Кернеу трансформаторы, D = Бірфазалы, Z = Эпоксидті шайыр құйылған оқшаулау, 3/6/10 = Кернеу деңгейі.

7. Қандай дәлдік кластары бар?
0,2, 0,5, 1 және 6P, номиналды шығыстары 15ВА-дан 90ВА-ға дейін.
