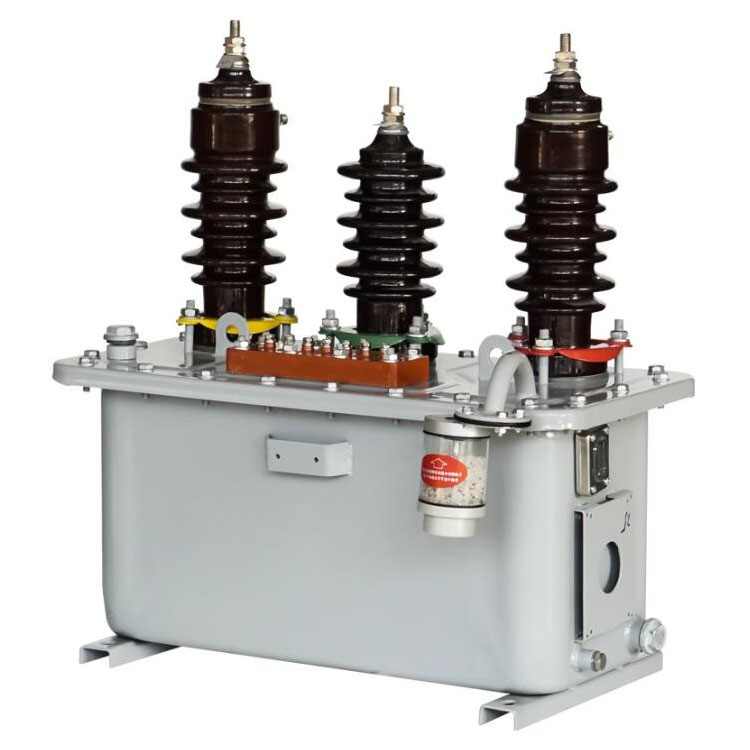

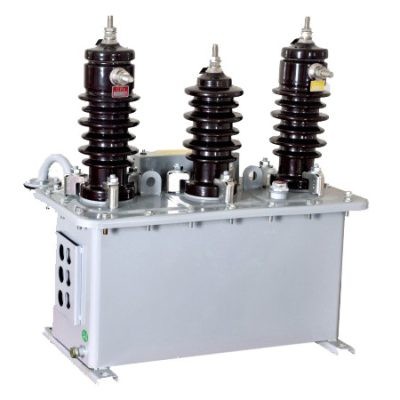

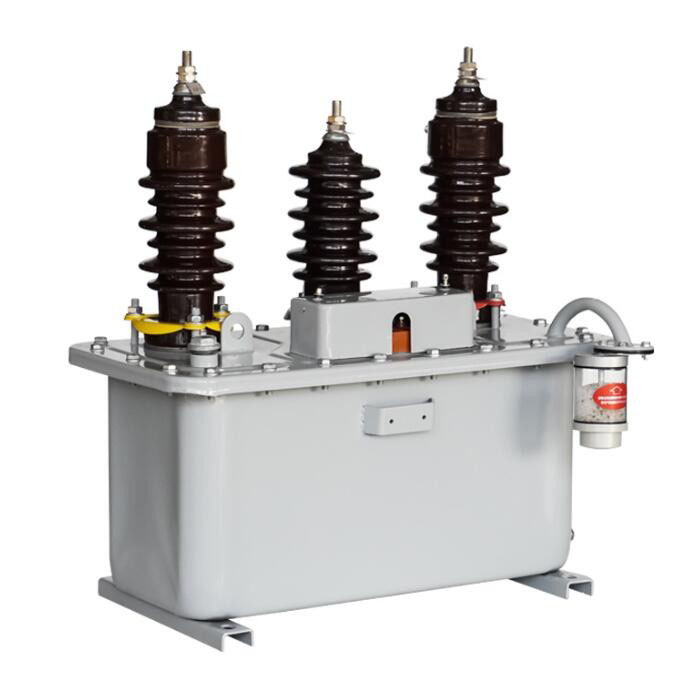

JLS-6/10 сыртқы майға батырылған аралас трансформатор

Comewill зауытының берік JLS-6/10 сыртқы майға батырылған аралас трансформаторы ылғалға төзімді ғана емес, сонымен қатар жақсы өнімділікке ие: үлкен сыйымдылық, шағын өлшем, жеңіл салмақ, ыңғайлы тасымалдау және орнату. Сымдар токты, кернеуді дәл өлшейтін және электр энергиясын есептей алатын, сонымен қатар күрделі сыртқы жұмыс жағдайларына төтеп бере алатын үш фазалы V/V түрін пайдаланады.

50-60Гц айнымалы ток тізбектері үшін жарамды, максималды номиналды кернеуі 10кВ, JLS-6/10 сыртқы майлы аралас трансформатор ауылдық және өндірістік қосалқы станциялардың сыртқы өлшеу қажеттіліктерін қанағаттандыра алады. Ол сондай-ақ сатып алу қажеттіліктеріне сәйкес қуат және реактивті энергия есептегіштерімен жабдықталуы мүмкін, бұл дәстүрлі майлы трансформаторларға қарағанда әлдеқайда ыңғайлы. Ескі жабдықты ауыстыру дұрыс таңдау екені сөзсіз.

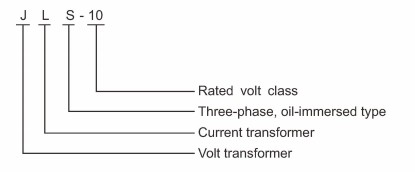

Түр белгілеу

Құрылыс

JLS-6/10 сыртқы майға батырылған аралас трансформатордың өлшем қорабы екі бір фазалы кернеу трансформаторын (PT) және екі ток трансформаторын (CT) қамтитын модульдік дизайнды қабылдайды. PT және CT екеуі де ықшам және берік жалпы орналасуы бар отын багының тақталарына болттармен бекітілген электромагниттік құрылымдар.
Жанармай багы жақсы тығыздау өнімділігі бар төртбұрышты дизайнды қабылдайды. Қораптың қақпағы мен қорап корпусы тығыздауды қамтамасыз ету үшін болттармен біріктірілген. Жабдықты оңай көтеру және тасымалдау үшін қорап қақпағында екі көтергіш сақина бар. Жанармай багының бүйірі май деңгейін өлшегіш, жерге тұйықтау болт және май төгу клапаны сияқты негізгі құрамдас бөліктермен жабдықталған, олар күнделікті жұмысты бақылауды, жерге тұйықтауды қорғауды және май ағызуға техникалық қызмет көрсетуді жеңілдетеді.
Бұл құрылымдық дизайн әртүрлі қатал жағдайларда жабдықтың тұрақты және сенімді жұмысын қамтамасыз ететін сыртқы ортаны толығымен қарастырады.

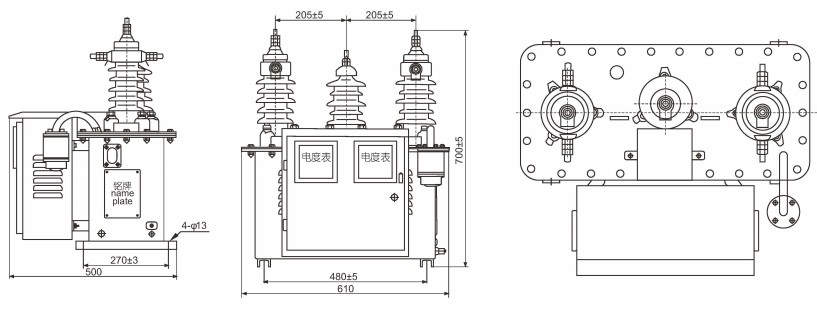

Орнату контуры және өлшемдері

Жалпы өлшемдері: JLS-6кВ, 10кВ (0,2 класс, 0,2С класы)， 6КВ және 10КВ кернеу жүйелерінде қолдануға жарамды.

Қауіпсіздік шаралары: Жұмыс алдында тексеру

JLS-6 және JLS-10 сыртқы майлы аралас трансформаторларды іске қосу алдында ылғалдан қорғайтын құрылғының ортасындағы буферлік резеңкедегі желдету саңылауларының бітелуін жою қажет. Желдету тесігі кедергісіз болуы керек, әйтпесе ол жабдықтың қалыпты жұмысына әсер етеді.
Бұл қадам жабдықты іске қосу алдында қажетті тексеру элементі болып табылады және оны орнында қабылдау кезінде оны растауға назар аудару ұсынылады.

Тапсырыс беру кезінде мыналарды көрсетіңіз:

Welcome (Wenzhou) Electric Co., Ltd. компаниясынан JLS-6/10 сыртқы майға батырылған аралас трансформаторларды сатып алу және оларды пайдалануды жеңілдету және жүйеңізбен үйлесімді ету үшін бірнеше негізгі тармақтарды ескеру қажет:
Параметрлерді сәйкестендіру дәл болуы керек
Трансформация коэффициенті: Сізге қажет CT (ток трансформаторы) және PT (кернеу трансформаторы) кернеу мен токты түрлендірудің нақты коэффициенттері қандай? Бұл екі нөмірді олардың электр желісіне сәйкес келетініне көз жеткізу үшін беріңіз.
Дәлдік: дәлдіктің қандай деңгейін қалайсыз (мысалы, 0,2 немесе 0,2S)? Өлшеу талаптарыңызға сай келетін қайталама шығыс параметрлері де бар.
Қоршаған орта: Жабдықтың оқшаулау деңгейіне қандай талаптар қойылады? Ол жерде «төзімді» болуы үшін біз жұмыс орнында температура, биіктік және коррозиялық газдардың болуы сияқты жұмыс ортасын білуіміз керек.
Сапа мен сертификат сенімді болуы керек
Бренд пен біліктілікті қараңыз: Welcome (Wenzhou) Electric Co., Ltd сияқты күшті және беделді брендті таңдаңыз. Өнімнің Мемлекеттік желі және Оңтүстік электр желісі сияқты беделді мекемелердің желіге кіру сынағынан өткенін тексеріңіз.
Негізгі компоненттерге назар аударыңыз: Трансформаторлардың темір өзегі, орамасы және май багы сияқты негізгі компоненттердің материалдары мен процестерін түсіну. Жоғары сапалы өнімдер әдетте қатты материалдар мен талғампаз шеберлікті пайдаланады.
Орнату және техникалық қызмет көрсету ыңғайлы болуы керек
Орнату ыңғайлылығы: Жабдықтың өлшемі мен салмағын, сондай-ақ сайттағы орнату шарттарын (мысалы, электр бағандарының жүк көтергіштігі мен орнату кеңістігі) ескеріңіз. JLS сериясының бөлінген дизайны әдетте орнында орнату және техникалық қызмет көрсету үшін ыңғайлы.
Техникалық қызмет көрсету ыңғайлы ма: сақтандырғыштар мен жерге қосу болттары сияқты құрамдас бөліктерге техникалық қызмет көрсету ыңғайлы ма екенін сұраңыз. Жақсы жобаланған өнімді жарты күшпен сақтауға болады.
Сатудан кейінгі қызметке кепілдік беру қажет
Кепілдік мерзімі анық болуы керек: өнімнің кепілдік мерзімі мен көлемін түсіну. Өзіне сенімді өндіруші ұзағырақ кепілдік мерзімін береді.
Техникалық қолдауды қамтамасыз ету керек: уақтылы техникалық қолдау және жергілікті қызметтерді көрсете алатын жеткізушілерді таңдаңыз. Сыртқы жабдықта мәселе туындаған кезде, жауап беру жылдамдығы өте маңызды.
