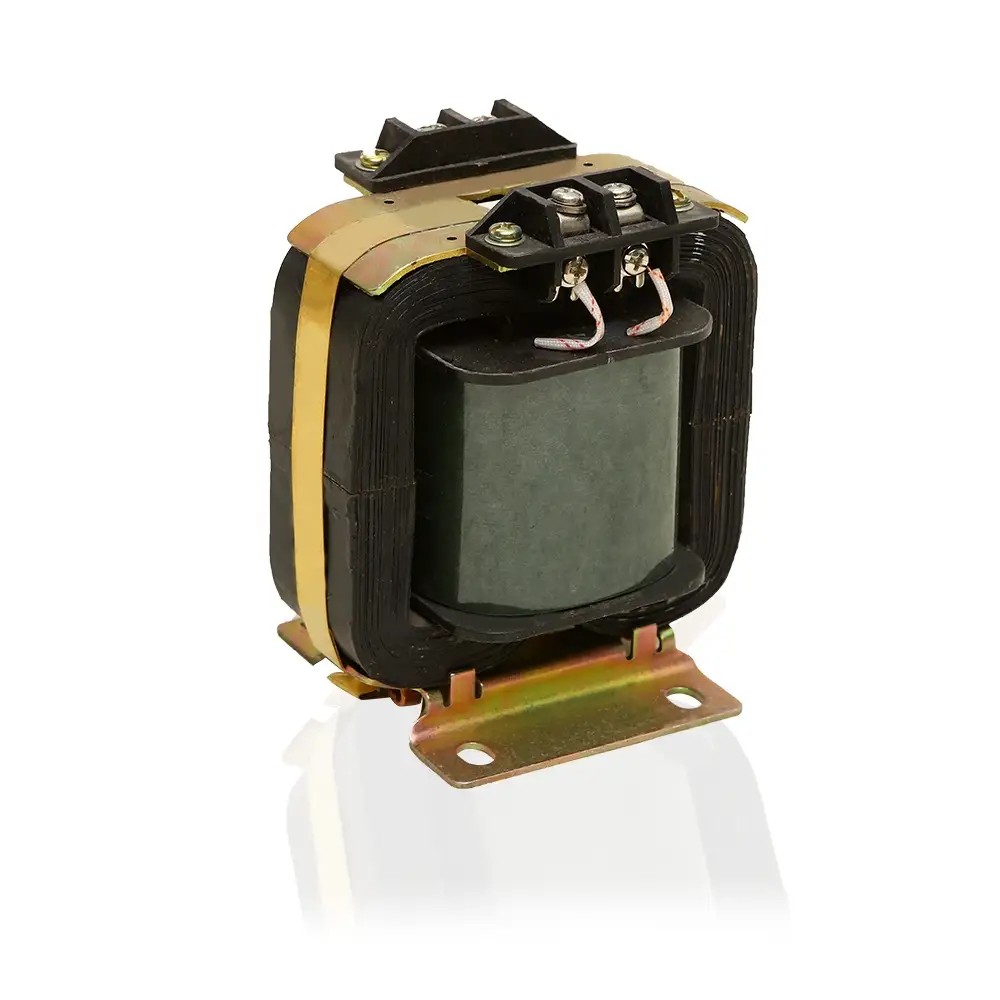

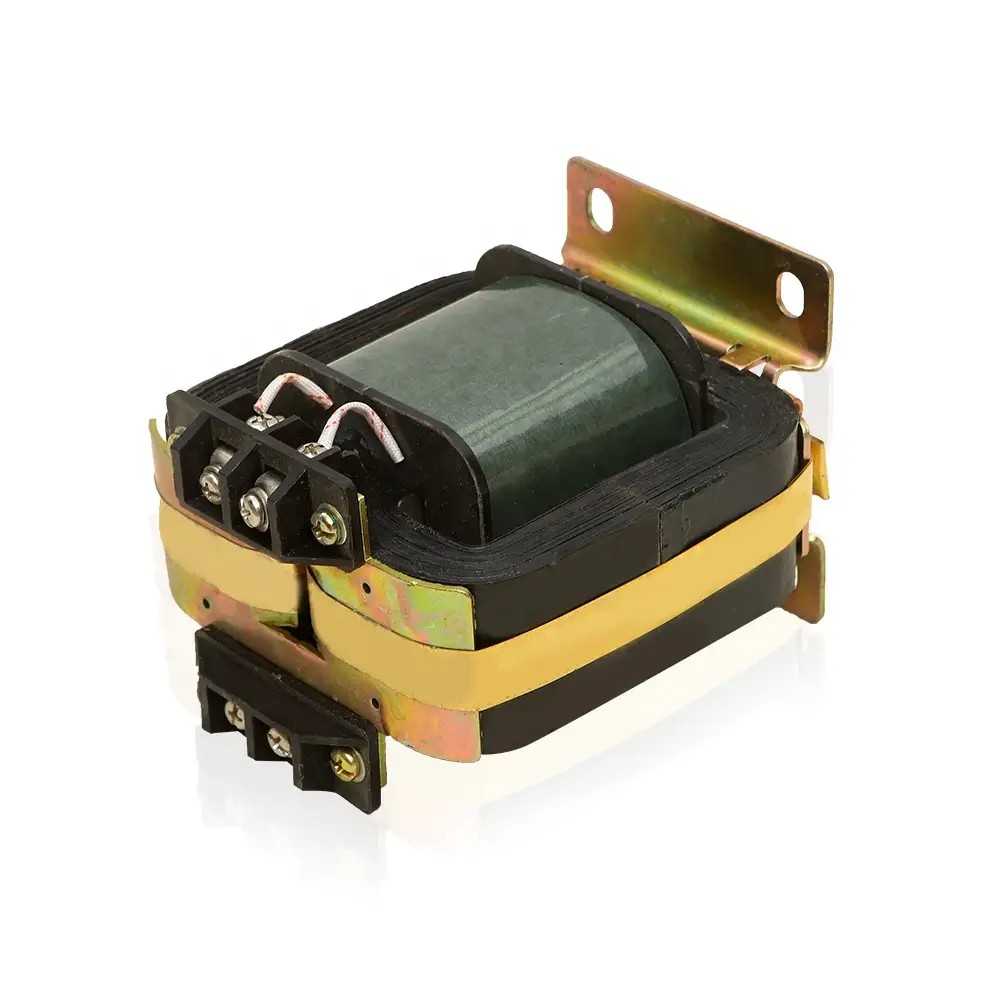

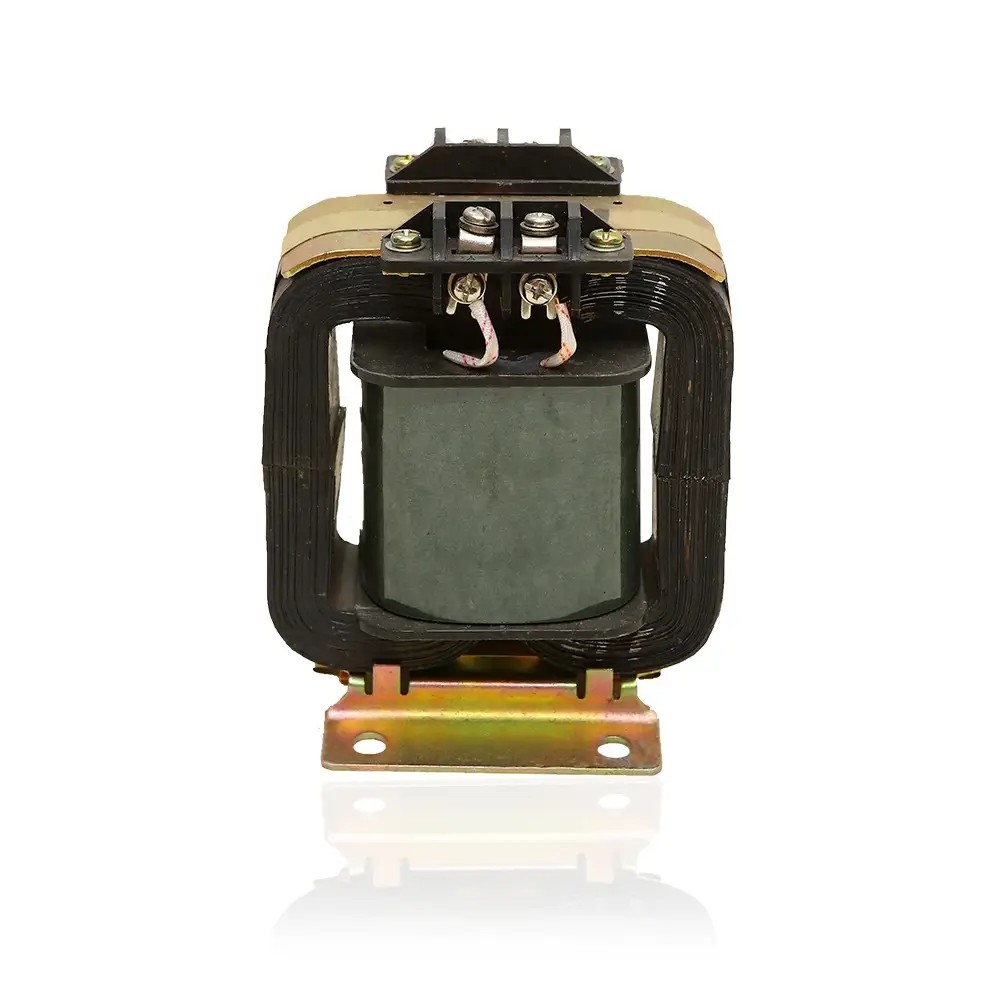

Қытайдың кәсіби өндірушісі ретінде Comewill кернеуді дәл өлшеу, энергияны өлшеу және релелік қорғаныс үшін жасалған JJDG4-0,5 кернеу трансформаторын ұсынады. Берік термореактивті фенолды жақтаумен және жоғары сапалы кремний болаттан жасалған өзектермен жасалған ол GB1207 және IEC60044-2 стандарттарына сәйкес келеді.
Берік конструкция: жоғары сапалы суықтай илектелген кремний болат өзектерімен жұптастырылған қатты термореактивті фенолды пластикалық жақтау. Бұл берік құрылым біздің сатып алу қажеттіліктеріміз үшін үш міндетті функцияны ұсынады: кернеуді дәл өлшеу, энергияны сенімді есептеу және тұрақты релелік қорғаныс — барлығы қуат жүйесінің инфрақұрылымының үздіксіз жұмыс істеуі үшін өте маңызды. Ол ішкі GB1207 стандарттары мен халықаралық IEC60044-2:2003 нормалары үшін барлық қораптарды тексереді, бұл біздің компанияның сатып алу жобаларына қоятын қатаң сапа және сәйкестік жолағына сәйкес келеді.
Сатып алудағы негізгі басымдықтарымыз — дәлдік, қауіпсіздік және ұзақ қызмет мерзімі — ескере отырып жасалған JDG4-0,5 кернеу трансформаторы өлшеу құралдарын немесе қорғаныс релелік жүйелерін жабдықтау кезінде біздің қажеттіліктерімізге тамаша сәйкес келеді. Оның ықшам, бірақ берік дизайны шамадан тыс жүктемелерге төтеп береді және тіпті қатал ішкі жағдайларда да тұрақты жұмыс істейді, бұл біз енгізетін қуат жүйелерінің тиімділігі мен қауіпсіздігін тікелей арттырады. Жаппай сатып алулар немесе мақсатты жабдықты жаңарту үшін бұл трансформатор сенімді, үнемді таңдау болып табылады, ол біздің компанияның сатып алу сапасына қойылатын талаптары мен функционалды қажеттіліктеріне сәйкес келеді.
| ТҮР | Қатынас(кв) | Сынып | Салыстырмалы номиналды шығыс (VA) | Екінші шекті шығыс (VA) | Номиналды оқшаулау деңгейі (кв) | Салмағы (Кг) |
| JDG4-0,5 | 360/100 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | 5 |
| 380/100 | 0,2(0,5) | 10(15) | 150 | |||
| 400/100 | 0,2(0,5) | 10(15) | 150 | |||
| 500/100 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-0,72 | 630/100 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | |
| 690/100 | 0,2(0,5) | 10(15) | 150 | |||
| 800/100 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0,2(0,5) | 10(15) | 150 | 1,2/3 | |
| JDG4-0,72 | 690/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | |
| 800/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-1 | 950/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | 1,2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | ||
| Ескертпе: Егер пайдаланушы сұраған параметрлер жоғарыдағы кестеде көрсетілген ауқымнан асып кетсе, олар біздің компаниямен кеңесу арқылы анықталуы мүмкін. | ||||||

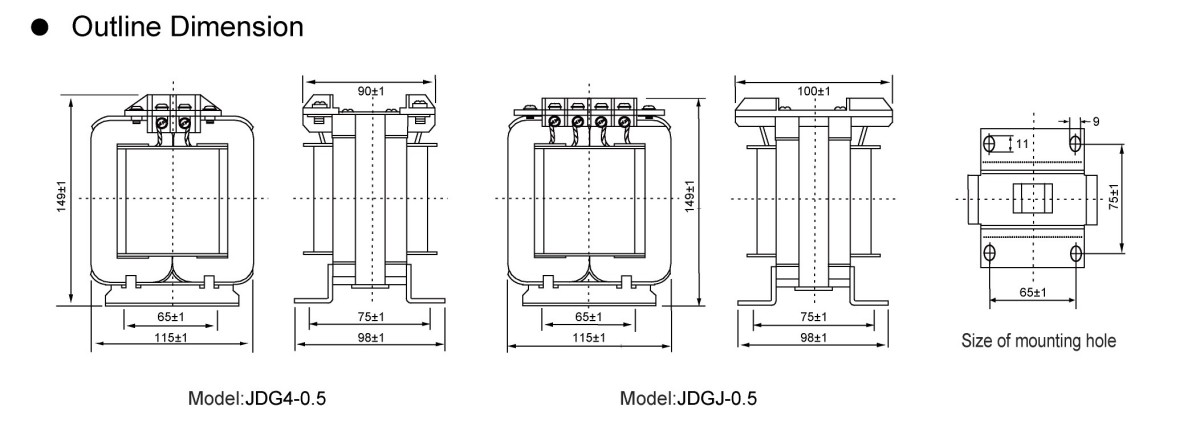

JDG4-0.5 Ішкі төменгі кернеу трансформаторының орнату өлшемдері

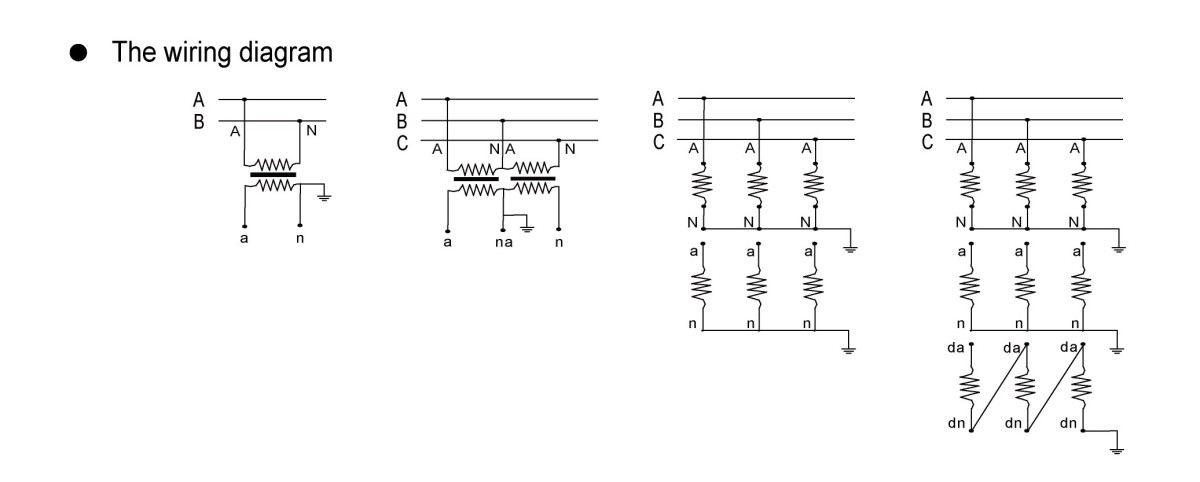

Біздің зауыттан кернеу трансформаторларын (ПТ) таңдау және сатып алу кезінде үш мамандандырылған қосылу схемасы өздерінің инженерлік практикалық мүмкіндіктерімен ерекшеленеді - әрқайсысы әртүрлі жүйелік талаптар мен функционалдық басымдықтарға бейімделіп, жобаны сатып алу стандарттарымен сәйкестендіруді қамтамасыз етеді:
1. Жұлдызша (Y-Y) жерге қосылған қосылым
Жерге қосылмаған бейтарап нүктелері бар немесе доғаны басатын катушкалар арқылы жерге қосылған қуат жүйелеріне ғана тән, бұл қосылым бастапқы орамның бейтарап терминалын тікелей жерге қосуды талап етеді. Оның сатып алудағы негізгі құндылығы дәл фазадан жерге кернеуді өлшеуге мүмкіндік береді, бұл жүйенің архитектураларында оқшаулау жағдайын бақылаудың келісілмеген талабы.
2. V-V толық емес үшбұрыш қосылымы
Екі бір фазалы PT көмегімен құрастырылған бұл схема толық емес үшбұрыш құрылымын қалыптастыру үшін электр желісінің UAB және UBC желісіндегі кернеулерімен байланысады. 20 кВ және одан төмен жерлендірілмеген/доғаны басу катушкаларымен жерге тұйықталған желілерде сатып алудың негізгі нұсқасы, ол фазааралық кернеуді анықтауда жақсы. Сатып алудың маңызды мәселесі: оның фазадан жерге кернеуін өлшеу мүмкіндігі жоқ, бұл кернеуді толық бақылауды қажет ететін сценарийлер үшін жарамсыз етеді.
3. Delta Multi-Winding Connection ашыңыз
Үш бір фазалы үш орамды PT арқылы құрылған бұл конфигурация YN, yn, d11 немесе YN, y, d11 сымдарын қабылдайды — екінші жұлдыз орамының бейтараптығы В фазасы арқылы жерге тұйықталған. Сатып алудың жан-жақты таңдауы ретінде ол барлық кернеу деңгейлерін, әсіресе 3~15кВ жүйелерді орналастырады. Қосалқы орам қос функционалдылықты (фазааралық және фазадан жерге кернеуді өлшеу) қамтамасыз етеді, ал қосалқы қайталама ораманың ашық үшбұрышты конструкциясы оқшаулау мониторларына, жерге қосылмаған желілік релелерге немесе тікелей жерге қосу жүйесін қорғау құрылғыларына қосылуды қолдайды — оның әртүрлі сатып алу сценарийлерінде қолданылуын кеңейтеді.
