Қытайдың кәсіби өндірушісі және жеткізушісі ретінде Comewill қосалқы станциялар мен электр тарату желілері үшін сенімді қорғаныс компоненттерін әзірлейді. Біздің сапалы жоғары вольтты сақтандырғыш XRNT PT ток шектеуші сақтандырғышымыз жаһандық энергетикалық жобалар үшін көтерме жеткізуді, теңшелген опцияларды және қоймада жеткізуді қамтамасыз ететін заманауи зауытта жасалған. Ұзақ материалдармен және қатаң сапаны бақылаумен жасалған, жоғары вольтты сақтандырғыш XRNT PT ток шектеуші сақтандырғышы төмен бағаның, жоғары сапаның және Қытайда жасалған өндірістің өзіндік құнының артықшылықтарын сақтай отырып, тұрақты ақаулардан қорғауды ұсынады.

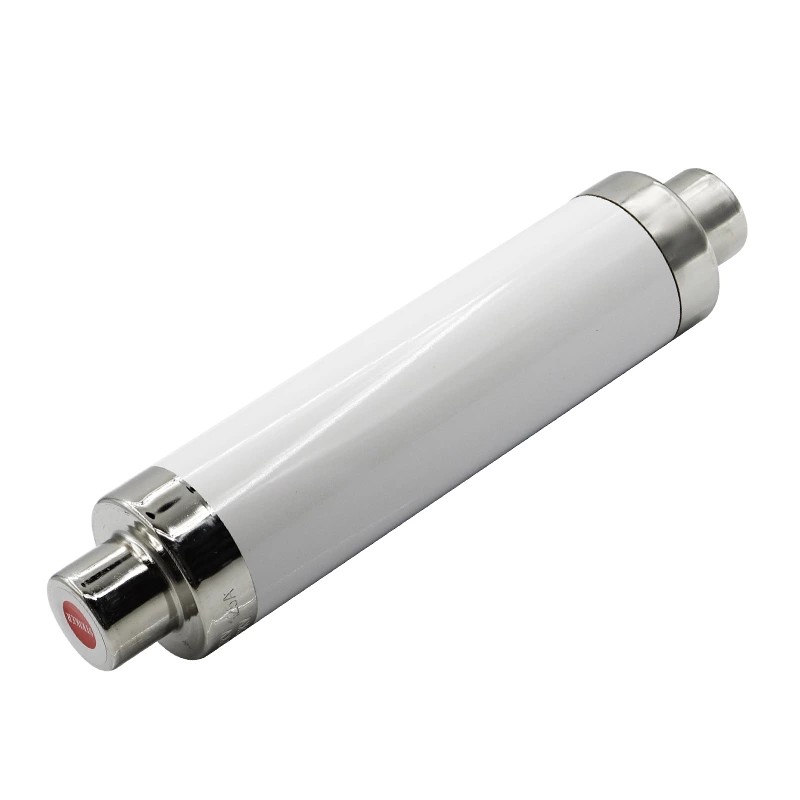

Жоғары вольтты сақтандырғыш XRNT PT ток шектеуші сақтандырғышы кернеу трансформаторларына (PT) және жоғары вольтты электр тізбектеріне арналған қорғаныс құрылғысы болып табылады. Оның негізгі функциясы ақаулық токты шектеу және трансформаторларға немесе басқа негізгі компоненттерге зақым келтірмес бұрын қалыпты емес электр жағдайларын жылдам тоқтату болып табылады.
Сонымен, ол нақты қолданбаларда қандай мәселені шешеді? Қосалқы станцияларда немесе өнеркәсіптік тарату жүйелерінде кенеттен қысқа тұйықталу токтары жабдыққа елеулі зақым келтіруі мүмкін. Жоғары вольтты сақтандырғыш XRNT PT ток шектеуші сақтандырғышын орнату арқылы операторлар ақаулық токтарды тиімді оқшаулап, сезімтал өлшеу және релелік жабдықты қорғай алады, бұл бүкіл электр желісінің қауіпсіз жұмысын жалғастырады.

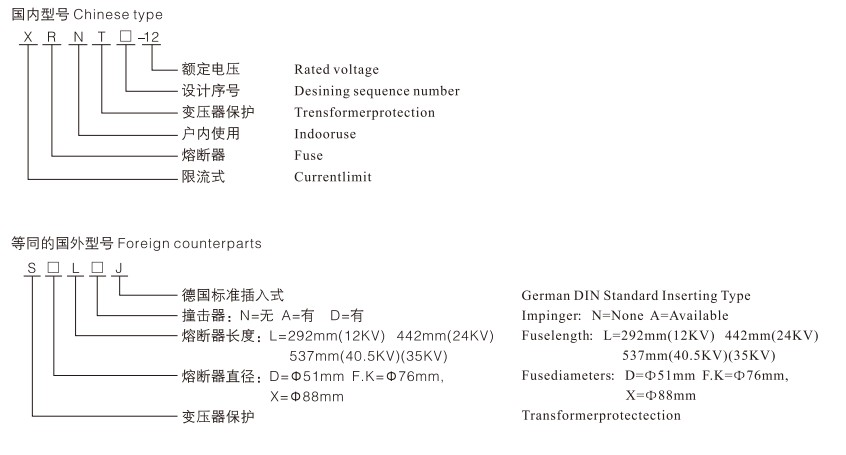

Төменде модельдің бөлінуі берілген:
Comewill Қытай зауыты шығарған жоғары вольтты сақтандырғыш XRNT PT ток шектеуші сақтандырғышы озық халықаралық технологияны жеке өндірістік тәжірибемізбен біріктіру арқылы жасалған. Бұл тіпті қиын электрлік жағдайларда да сенімді жұмыс істейтін өнімге әкеледі.
Оның ең күшті артықшылықтарының бірі - жоғары үзу қабілеті. Ең үлкен үзу тогы 63 кА жеткенде, сақтандырғыш жабдықтың істен шығуына әкелмес бұрын ауыр ақаулық токтарды жылдам тоқтата алады. Тәжірибе жүзінде бұл трансформаторлар мен тарату құрылғыларының төтенше электрлік бұзылулар кезінде де қорғалғанын білдіреді.
Тағы бір маңызды ерекшелігі - жылдам жауап беру өнімділігі. Қалыпты ток пайда болғанда сақтандырғыш элементі өте жылдам әрекет етеді. Мысалы, 100А номиналды сақтандырғыш элементі 1000А күтілетін токқа әсер еткенде, доғаға дейінгі уақыт 0,1 секунд ішінде қалады, бұл тізбекті жылдам үзуге және жүйенің ықтимал зақымдалуын азайтуға мүмкіндік береді.
Тұрақты өнімділік және дәл қорғау
Трансформаторларды қорғау жүйелері үшін дәлдік өте маңызды. Жоғары вольтты сақтандырғыш XRNT PT ток шектеуші сақтандырғышы болжанатын және тұрақты қорғаныс әрекетін қамтамасыз ете отырып, ампер-секундтық сипаттама дәлдігін ±10% шегінде сақтайды.

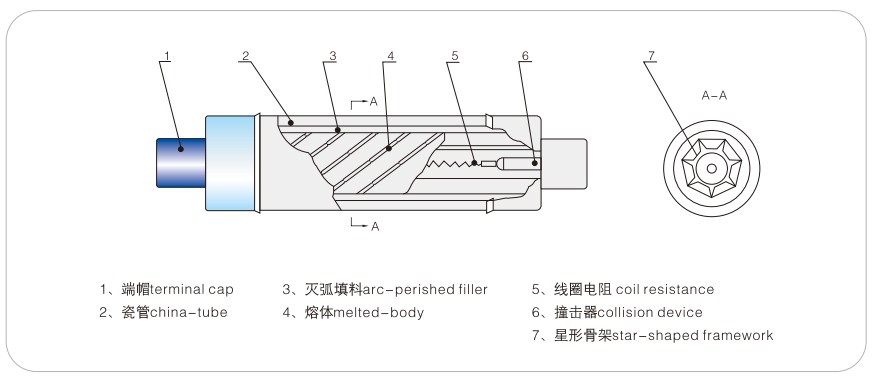

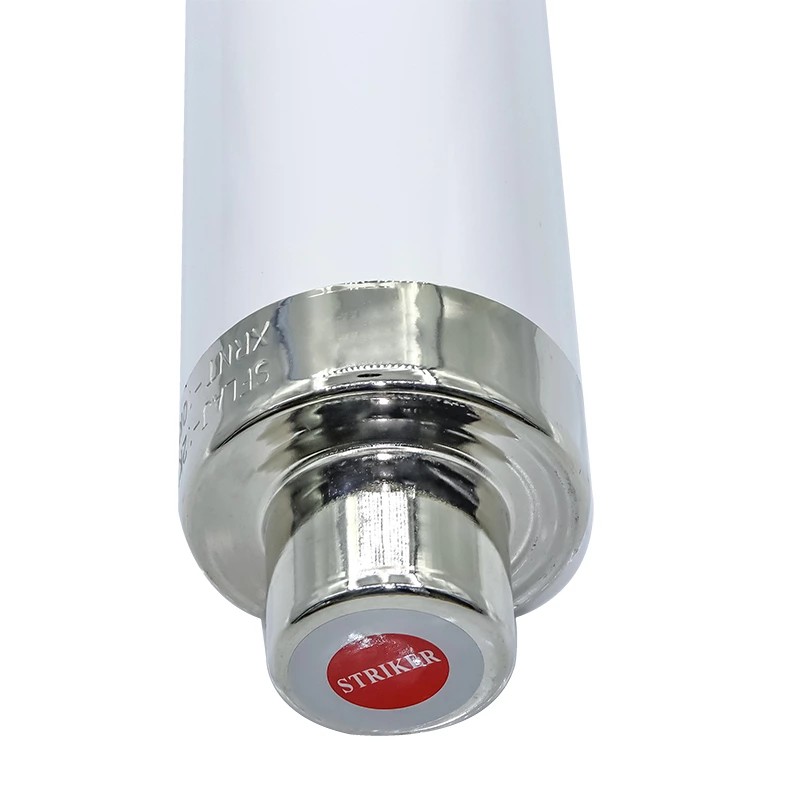

Сақтандырғыш сонымен қатар үлкен жанасу бетімен және қысымның төмен қарқындылығымен жасалған серіппелі соққы құрылғысымен жабдықталған. Бұл дизайн жұмыс сенімділігін арттырады және коммутатор механизмі іске қосылған кезде механикалық зақымдануды болдырмайды. Нәтиже сақтандырғыш пен онымен байланысты таратқыш құрылғы арасындағы үйлесімді үйлестіру болып табылады.
Бұған қоса, сақтандырғыш токты шектеудің тамаша мүмкіндігін қамтамасыз етеді, ең жоғары ақаулық токтарды тиімді төмендетеді және қосылған электр жабдықтарындағы жылу және механикалық кернеуді азайтады.
Қосалқы станциялар мен өнеркәсіптік электр жүйелері үшін салынған
Жоғары вольтты сақтандырғыш XRNT PT ток шектейтін сақтандырғыш қай жерде жиі қолданылады? Ол қосалқы станцияларда, трансформаторларды қорғау схемаларында, қуат тарату панельдерінде және өнеркәсіптік электр жүйелерінде кеңінен орнатылады.
Бұл орталарда тұрақты қорғаныс тікелей жабдықтың қызмет ету мерзімін ұзартады, өшіруді азайтады және қауіпсіз жұмыс жасайды. Коммуналдық қызметтер мен өнеркәсіптік нысандар үшін бұл техникалық қызмет көрсетуге кететін шығындарды азайту және электрмен жабдықтаудың сенімділігін білдіреді.
Сапа стандарттары және сенімді өндіріс
Қытайдағы Comewill өндірушісі шығарған әрбір жоғары вольтты сақтандырғыш XRNT PT ток шектейтін сақтандырғыш GB/T15166.2 және IEC60282-1 халықаралық стандарттарына сәйкес келеді. Біздің зауыт өндіріс барысында қатаң сапаны бақылау процедураларын қолданады, бұл әрбір сақтандырғыштың өнімділік пен қауіпсіздік талаптарына сәйкес келуін қамтамасыз етеді.
Арнайы талаптары бар жобалар үшін Comewill жеткізушісі сонымен қатар тұтынушы сызбаларына немесе қолданба қажеттіліктеріне негізделген стандартты емес спецификацияларды шығаратын теңшелген қызмет көрсетеді.

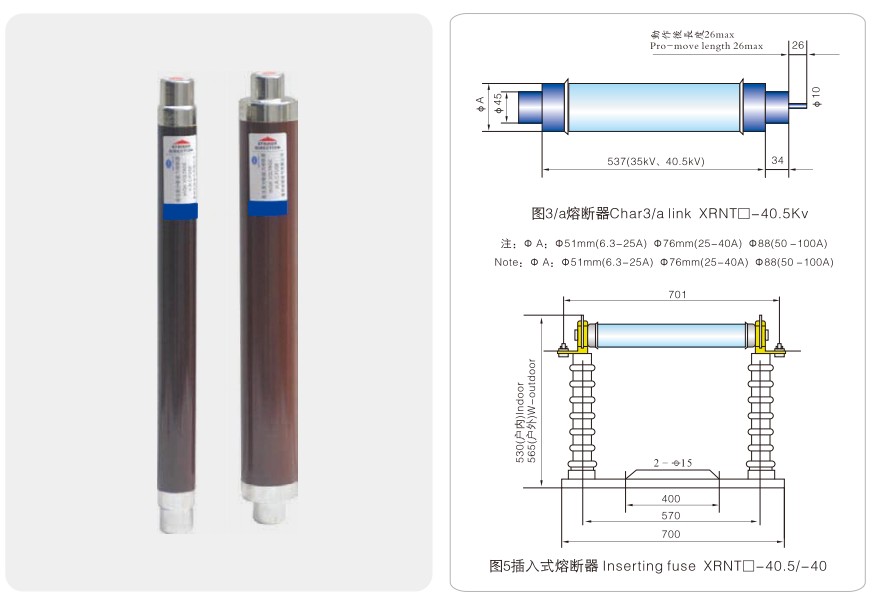

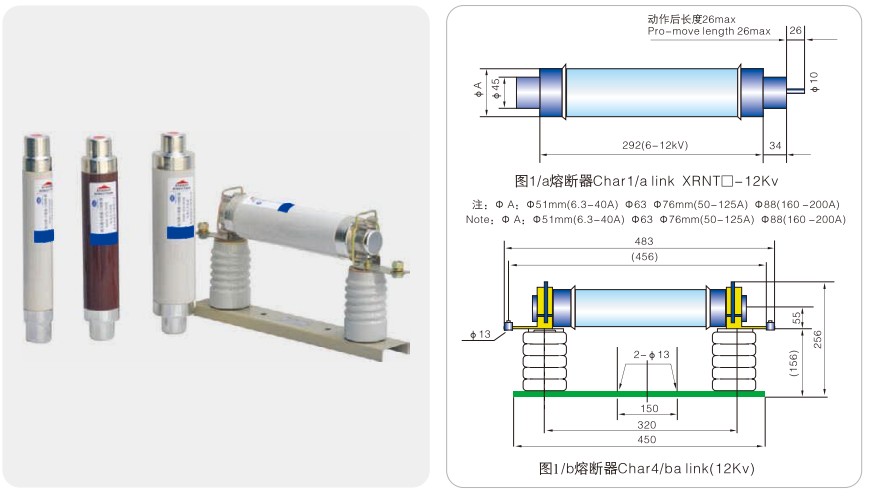

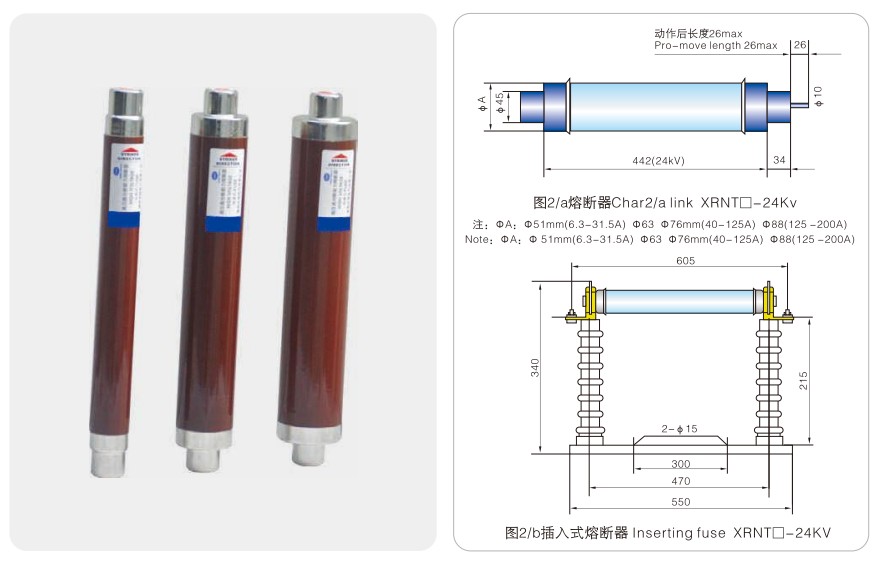

Трансформаторды қорғауға арналған жоғары вольтты токты шектейтін сақтандырғыш
| Үлгі | Номиналды кернеу Ун(кВ) | Балқудың номиналды тогы In(A) | Балқыту құбырының өлшемі①xC(мм) | Ескертпелер | ||
| XRNT | SDL ·J | 7.2 | 6.3, 10, 16, 20, 25, 31,5, 40, 50 | φ51×292 | Т-қалпақ | |
| XRNT | SFL ·J | 7.2 | 63、71、75、80、100、125 | φ76×292 | Т-қалпақ | |
| XRNT | SXL ·J | 7.2 | 160, 200, 250, 315 | φ88×292 | Т-қалпақ | |
| XRNT | SFM ·J | 7.2 | 100、200、125、160 | ①76×442 | Т-қалпақ | |
| XRNT | SDL ·J | 12 | 6.3, 10, 12,5, 16, 20, 25, 31,5, 40 | φ51×292 | Т-қалпақ | |
| XRNT | SFL ·J | 12 | 50、63、71、75、80、100、125 | ①76×292 | Т-қалпақ | |
| XRNT | SXL ·J | 12 | 160, 200, 250, 315 | φ88×292 | Т-қалпақ | |
| XRNT | SDM ·J | 12 | 6.3, 10, 16, 20, 25, 31,5, 40 | φ51×442 | Т-қалпақ | |
| XRNT | SFM ·J | 12 | 50、63、80、100、125 | φ76×442 | Т-қалпақ | |
| XRNT | SXM ·J | 12 | 160, 200 | ①88×442 | Т-қалпақ | |
| XRNT | SDM ·J | 24 | 6.3-31.5 | φ51×442 | Т-қалпақ | |
| XRNT | SFM ·J | 24 | 40-125 | ①76×442 | Т-қалпақ | |
| XRNT | SDQ ·J | 40.5 | 2,3,15,6,3,10,16 | φ51×537 | Т-қалпақ | |
| XRNT | SFQ ·J | 40.5 | 20、31,5、40 | φ76×537 | Т-қалпақ | |
| XRNT | SXQ ·J | 40.5 | 50, 63 | ①88×537 | Т-қалпақ | |

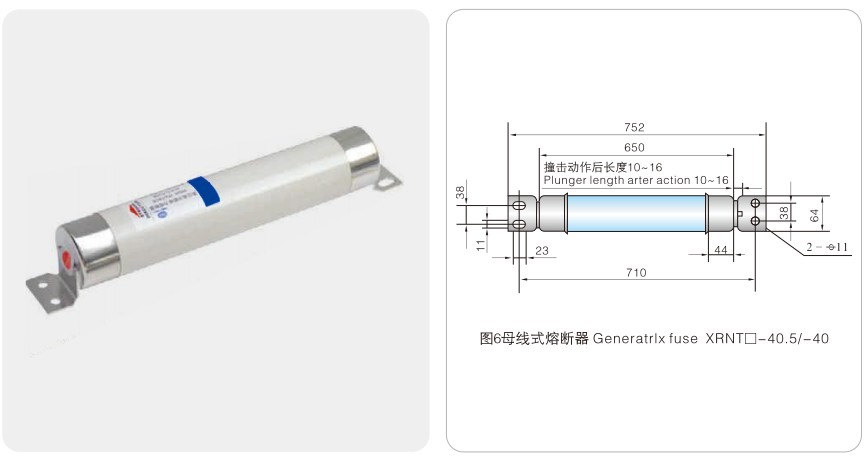

| XRNT | SKY ·J | 40.5 | 50, 63 | ①76×650 | Жалпақ қалпақ | |
10кВ максималды қысқа тұйықталу тогы(үзу қабілеті)50кА(h1);40,5кВ максималды қысқа тұйықталу тогы 31,5кА(л2)
Ең аз үзілу тогы: 4бит (100А төмен) өшірілетін номиналды ток 100А(13) және 7бит (125А-дан жоғары) сақтандырғыштың номиналды тогын қамтиды 125А(13)
