GCS төмен вольтты алынбалы тарату құрылғысы

Comewill жоғары сапалы GCS төмен вольтты тартқыш құрылғысы жоғары жасау және бұзу мүмкіндіктеріне, жақсы динамикалық және термиялық тұрақтылыққа, жетілдірілген және ақылға қонымды құрылымға, икемді электр схемасына, жоғары қорғаныс деңгейіне, қауіпсіздік пен сенімділікке, техникалық қызмет көрсетудің қарапайымдылығына және тамаша техникалық өнімділік көрсеткіштеріне ие.

Ерекшелік

1. GCS төмен вольтты тартқыш құрылғысының корпусының жақтауы қос бүктеу технологиясын қолданады және алюминий-мырышпен қапталған болат пластиналардан жасалған. Модульдік 25 мм қадамдық саңылаулармен (K-профиль) жобаланған раманың қарапайым құрылымы мен ерекше беріктігі бар. Дәл көлденең және бойлық болт қосылымдарымен жинақталған, бүкіл рама қызмет ету мерзімі бойына техникалық қызмет көрсетуді қажет етпейді.
2.The cabinet shell undergoes electroplating and powder coating for enhanced protection. Көлденең шиналық бөліктің үстіңгі қақпағы алынуы мүмкін, бұл шинаны орнында орнатуды жеңілдетеді және пайдалану күрделілігін азайтады.
3. Шкаф ішіндегі функционалды аймақтар, негізінен, функционалдық бөліктер мен кабель бөлімдерін қамтитын нақты бөлінген. Әрбір құрылғы оқшауланған функциялармен дербес жұмыс істейді, әртүрлі құрамдас бөліктер арасында өзара араласуды қамтамасыз етеді.
4.Көлденең шиналар корпустың төменгі жағында көлденең орнатылып, қысқа тұйықталу токтарынан туындаған электр кернеуіне төтеп беру қабілетін айтарлықтай жақсартады.
5. Тартпа тәрізді құрылымға ие шкаф әрқайсысының номиналды ток күші 400А немесе одан төмен болатын 36 тізбекті сыйдыра алады. Тартпа тізбектері шкафтың қорғаныс рейтингін бұзбай үш позициялық түрлендіруді қолдайды.
6.Әр функционалды құрылғыда икемді конфигурация опцияларын ұсына отырып, ең көбі 11 толық өлшемді жәшік немесе 22 жарты өлшемді (1/2) жәшік болуы мүмкін.
7. Тартпалар бес жұмыс орнымен жабдықталған: Ашық, Жабық, Сынақ, Шығарылған және Оқшауланған. Сәйкес аудио, визуалды және мәтіндік көрсеткіштер интуитивті жұмыс үшін айқын күй сигналдарын береді.

Өнімге шолу

Welcome (Wenzhou) Electric Co., Ltd. компаниясы дербес әзірлеген және жеткізген GCS төмен вольтты ажыратқыш құрылғысы төмен вольтты электр қуатын тарату жүйелеріне бейімделген жоғары сапалы жабдықтың толық жиынтығы болып табылады - инженерлік сатып алу, жобаны сәйкестендіру және жаппай жабдықты сатып алу үшін тамаша таңдау. Ғылыми модульдік құрылымды сенімді электрлік өнімділікпен біріктіре отырып, бұл коммутациялық құрылғы электр станциялары, өнеркәсіптік шеберханалар, көпқабатты үйлер және ірі коммерциялық кешендер сияқты негізгі сценарийлерде кеңінен сатып алынады және қолданылады, электр қуатын таратуды басқару және энергияны дәл бөлу үшін негізгі құрылғы ретінде қызмет етеді.
Оның сатып алудағы негізгі артықшылығы жетілдірілген «тартылатын» дизайнында жатыр: әрбір функционалды блокты (соның ішінде автоматты ажыратқыштарды, контакторларды және т.б.) жүйенің жалпы жұмысын бұзбай оңай шығаруға немесе салуға болады. Бұл сатып алудан кейінгі техникалық қызмет көрсету және жөндеу процестерін айтарлықтай жеңілдетеді, жабдықтың тоқтап қалуын азайтады және сатып алу тараптарының жалпы пайдалану және техникалық қызмет көрсету шығындарын тиімді азайтады.
Өндіріс барысында Welcome (Wenzhou) Electric Co., Ltd. жоғары сапалы оқшаулағыш материалдар мен өндірістің дәл әдістерін қолдана отырып, сапаны бақылаудың қатаң стандарттарын ұстанады. Тарату қондырғысы көптеген кешенді қауіпсіздікті қорғау механизмдерімен (қысқа тұйықталудан қорғау, шамадан тыс жүктемеден қорғау және т.б.) жабдықталған, бұл оған күрделі электр желісі орталарына тұрақты бейімделуге және тарату жүйесінің қауіпсіз және үздіксіз жұмысын қамтамасыз етуге мүмкіндік береді, бұл сатып алу жобаларының жоғары сенімділік талаптарына толық жауап береді. Оған қоса, оның икемді модульдік дизайны сұраныс бойынша кеңейтуді қолдайды, ол әртүрлі қуаттар мен басқару режимдері үшін әртүрлі жобалардың тапсырыстық сатып алу қажеттіліктеріне дәл сәйкес келеді, сатып алудың бейімделгіштігі мен үнемділігін арттырады. Үнемді, тиімді және қауіпсіз төмен вольтты электр қуатын тарату жабдығы ретінде ол қазіргі заманғы төмен вольтты электр қуатын тарату саласында сенімді сатып алу нұсқасына айналды.
Бұл GCS төмен вольтты ажырату құрылғысы IEC60439-1, GB7251.1 «Төмен вольтты толық тарату құрылғылары және басқару жабдықтары» және GB/T 24274 «Төмен вольтты тартылатын толық тарату құрылғылары және басқару жабдығы» сияқты халықаралық және ұлттық тиісті стандарттарға толығымен сәйкес келеді, сатып алу жобаларының стандарттарға сәйкес келуін қамтамасыз етеді және сенімді сапа шешімдерін қамтамасыз етеді.
‌

Қалыпты пайдалану ортасының шарттары

Қоршаған ортаның температурасы: Қоршаған ортаның температурасы +40℃ аспауы керек немесе -5℃ төмен болмауы керек, ал 24 сағаттық орташа температура +35℃ аспауы керек. Жоғарыда көрсетілген температура диапазонынан тыс пайдалануды қамтитын сатып алу жобалары үшін GCS төмен вольтты тартқыш құрылғысы жұмыс қауіпсіздігі мен өнімділіктің тұрақтылығын қамтамасыз ету үшін төмендетілген қуатта жұмыс істеуі керек.
Салыстырмалы ылғалдылық: Қоршаған ортаның максималды температурасы +40℃ жеткенде салыстырмалы ылғалдылық 50% аспауы керек. Төмен температураларда жоғары ылғалдылыққа рұқсат етіледі (мысалы, +20℃ кезінде 90% салыстырмалы ылғалдылық). Сатып алу және одан кейінгі орнату кезінде жабдықтың істен шығуын болдырмау үшін температураның кенет өзгеруінен туындайтын ықтимал конденсация қаупін жеткілікті түрде ескеру қажет.
Биіктігі: Стандартты орнату алаңының биіктігі теңіз деңгейінен 2000 м-ден аспауы керек. 2000 м-ден асатын аумақтардағы сатып алу жобалары үшін жабдықты пайдалану үшін тиісінше тозған болуы керек және тиісті талаптар сатып алу туралы шартта анық көрсетілуі керек.
Орнату орнының шарттары: тарату құрылғысы өрт қаупі, жарылыс қаупі, қатты шаң, химиялық коррозия және қатты діріл немесе соққыдан бос орындарға орнатылуы керек. Сатып алу тараптары жабдықтың қызмет ету мерзімі мен сенімділігін қамтамасыз ету үшін жеткізу алдында жердегі ортаның жоғарыда көрсетілген талаптарға сәйкестігін растауы керек.
Арнайы орта бойынша келіссөздер: сатып алу жобасының нақты пайдалану ортасы жоғарыда аталған талаптарға сәйкес келмесе, сатып алушы тарап жобаның жұмыс қажеттіліктеріне сәйкестігін қамтамасыз ету үшін теңшелген шешімдерді (мысалы, арнайы материалды жаңарту немесе құрылымдық жақсартулар) тұжырымдау үшін Welcome (Wenzhou) Electric Co., Ltd. компаниясымен дереу байланысып, келіссөздер жүргізуі керек.

Негізгі техникалық параметрлер

Ескертпе: Артқы сымды шешу үшін шкафтың тереңдігі 1000 мм ұсынылады.

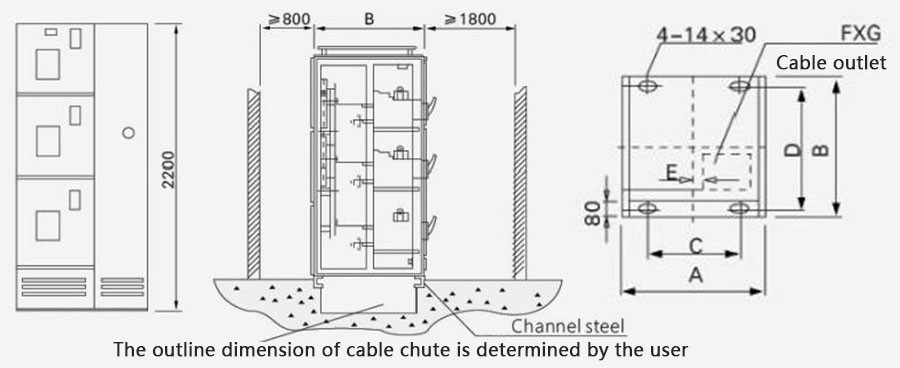

Орнату диаграммасы

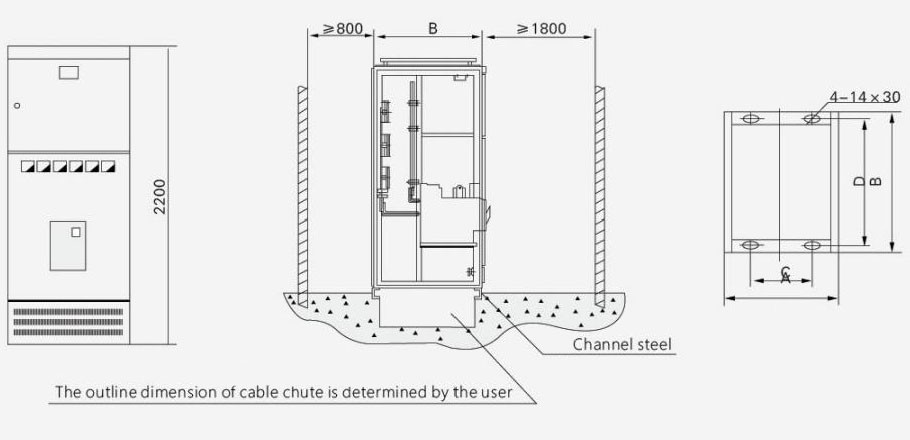

FIG 2 ДК шкафын орнату схемасы

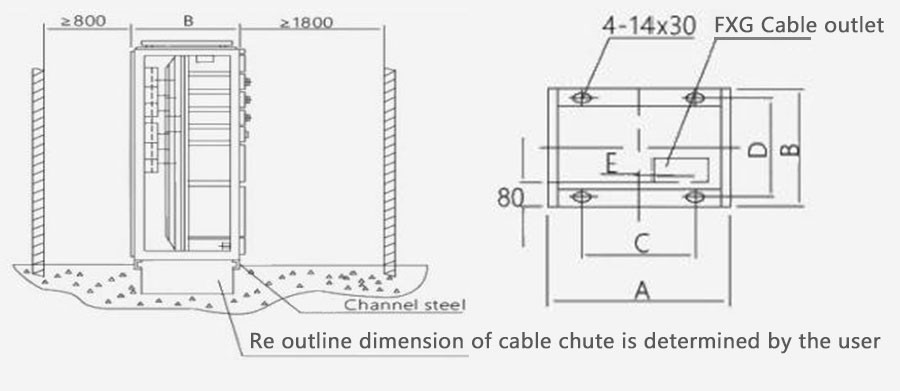

3 MCC шкафын орнату схемасы
