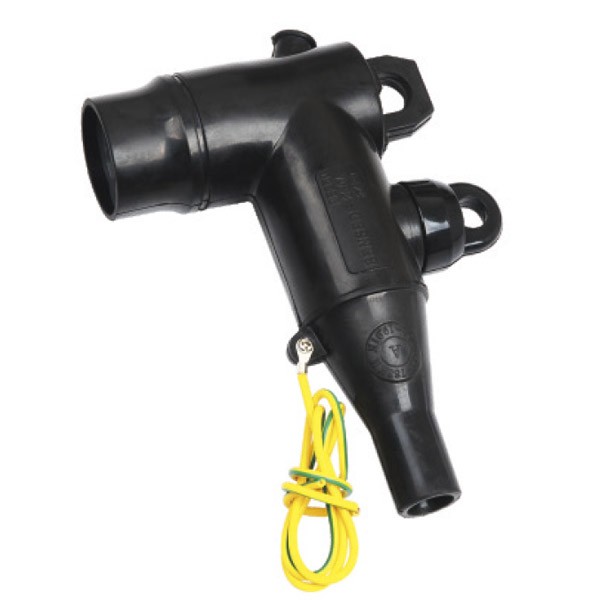

24КВ 250А жүктемені тоқтататын шынтақ қосқышы

Comewill зауытының сапалы ZT-24/250 24кВ 250А жүктемені тоқтататын шынтақ қосқышы сенімді сапасы жоғары вольтты қосылым көздеріне сәйкес келеді.
Оны дұрыс втулкамен немесе ашамен сәйкестендіріңіз және бұл қосқыш сізге толығымен қорғалған, толығымен суға батырылатын ажыратылатын қосылымды береді. Тіпті дымқыл, қатал ортада ол тұрақты жұмыс істейді. Кірістірілген сыйымдылық сынақ нүктелері де бар — оларды тізбек күйін тексеру немесе ақаулық көрсеткіштерін орнату үшін пайдалануға болады, бұл техникалық қызмет көрсету мен ақауларды жоюды жеңілдетеді.
Тағы бір үлкен плюс: ең аз фазалар аралығы қажет емес. Оны тігінен, көлденеңінен немесе олардың арасындағы кез келген бұрышта орнатуға болады. Бұл икемділік әртүрлі жоба параметрлерін орнату орнында орнату кезінде көп қиындықтан құтқарады.
Сатып алу қажеттіліктері үшін біз жеткізу тізбегіңіздің үздіксіз жұмыс істеуін қамтамасыз ету үшін жақсы бағаларды, икемді MOQ және уақтылы жеткізуді ұсынамыз. Жаппай тапсырыстар, тестілеуге арналған үлгілер немесе теңшеуге техникалық қолдау қажет пе? Біздің команда көмектесу үшін осында.
Егер сіз жоғары сапалы жүк үзетін шынтақ қосқыштарын іздесеңіз, жай ғана хабарласыңыз. Біз сіздің жоба операцияларыңыздың сақтық көшірмесін жасау үшін үнемді, сенімді өнімдерді қамтамасыз етуге уәде береміз.

Ерекше өзгешеліктері:

◆ 24KV 250A Loadbreak Loadbreak коннекторын оң жақ төлкемен немесе ашамен жұптаңыз және ол толығымен экрандалған, толығымен суға батырылатын ажыратылатын қосылымды береді.
◆ Кірістірілген сыйымдылықты сынақ нүктесі — оны тізбек күйін тексеру немесе ақаулық индикаторын орнату үшін пайдалануға болады.
◆ Ең аз фазалық саңылау қажет емес.
◆ Орнату опциялары: тік, көлденең немесе олардың арасындағы кез келген бұрыш.

Қолданба

◆ Полимерлі кабельдерді трансформаторларға, тарату құрылғыларына, қозғалтқыштарға және басқа жабдыққа алдын ала құйылған ажыратылатын қосқыш арқылы қосу үшін қолданылады.
◆ Ішкі және сыртқы қондырғылар үшін қолайлы.
◆ Жүйе кернеуі 24 кВ дейін жұмыс істейді.
◆ Үздіксіз ток 250 А (300 А шамадан тыс жүктемені 8 сағат бойы көтере алады).

Кабельдік мәліметтер

- Полимерлі кабельдер (XLPE, EPR сияқты)
- Мыс немесе алюминий өткізгіштер
- Жартылай өткізгіш немесе металл экрандар
- Өткізгіш өлшемі: 25-120 мм²

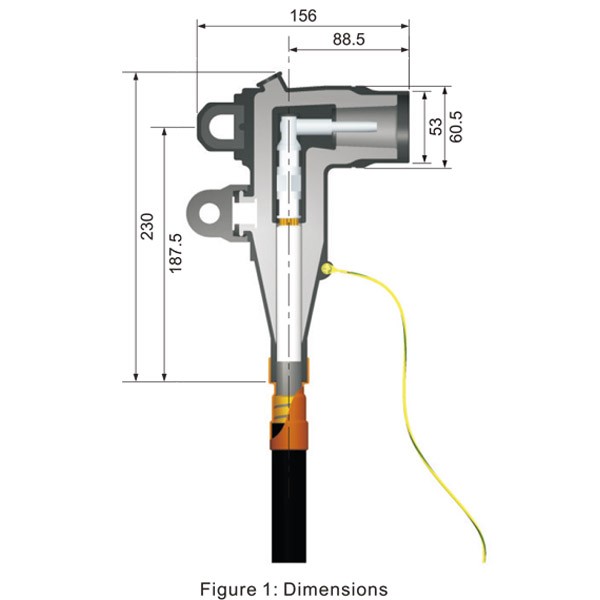

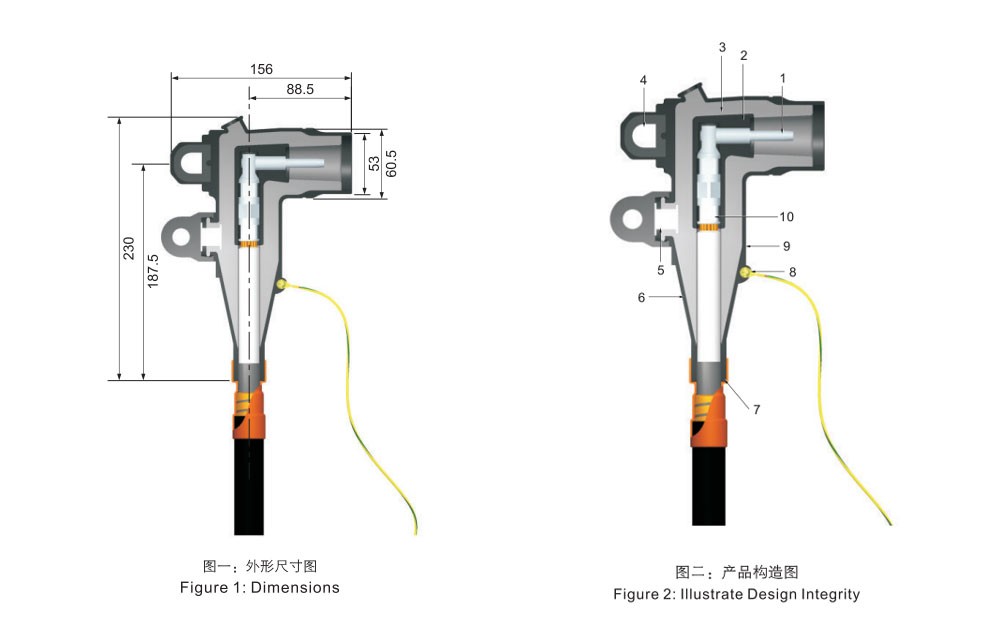

Өнім құрылымы:

1. Өткізгіш таяқша: қалайы жалатылған мыс түйреуішті өткізгіш контактісіне бұрау үшін біз берген алтыбұрышты кілтті пайдаланыңыз — орнату оңай.
2. Жартылай өткізгіш кірістіру: бұл негізінен электр кернеуін басқару үшін қолданылатын, қалыпталған EPDM өткізгіш резеңке экран.
3. Оқшаулау: құйылған EPDM оқшаулағыш резеңке біздің зауытта құрастырылған және араласады, сондықтан сапаға кепілдік беріледі.
4. Тартқыш көз: бұл кепілді орналастыруға көмектесетін бекіткіші бар тот баспайтын болаттан жасалған инкапсулалық көз.
5. Сыйымдылықты тексеру нүктесі: Бұл нүкте тізбек күйін тексеруге мүмкіндік береді. Сондай-ақ су өткізбейтін етіп құйылған EPDM өткізгіш резеңке қалпақ бар.
6. Стресстен құтылу: сыртқы экран мен кабель адаптері кабель кернеуін жеңілдетуге арналған.
7. Кабель адаптері: саңылау тығыз орналасатындай етіп (кедергіге сәйкес келетін) өлшемде болады, сондықтан ол су өткізбейтін тығыздағышты сақтай алады.
8. Жерге қосу көзі: ол жерге тұйықтау сымын қосуға арналған тікелей сыртқы экранға құйылған.
9. Жартылай өткізгіш қалқан: Қалыптастырылған EPDM өткізгіш резеңке кабель экранымен қосылады. Бұл экранның үздіксіз жұмысын қамтамасыз етеді және бүкіл жинақтың жер потенциалында болуын қамтамасыз етеді.
10. Өткізгіш кабель саңылауы: бұл мыс және алюминий өткізгіштермен үйлесімді инерциялық дәнекерленген биметалды қысу қосқышы.

Жиі қойылатын сұрақтар

1-сұрақ: 24кВ 250А жүктемені тоқтататын шынтақ қосқышының негізгі функциясы қандай?
A: Толық оқшаулауды және доғамен басқарылатын коммутациялық өнімділікті сақтай отырып, қуатталған орташа кернеу тізбектерін қауіпсіз қосуға және ажыратуға мүмкіндік береді.

2-сұрақ: Бұл қосқышты сыртта немесе жер асты жүйелерінде пайдалануға бола ма?
Ж: Иә, ол толығымен экрандалған және суға батырылады, бұл оны жерасты кабель жүйелеріне, сыртқы қосалқы станцияларға және қоршаған ортаның қатал жағдайларына қолайлы етеді.

3-сұрақ: Ол қандай кабельдермен үйлесімді?
A: Ол 25–120 мм² аралығындағы мыс немесе алюминий өткізгіштері бар XLPE және EPR сияқты полимерлі оқшауланған кабельдерді қолдайды.

4-сұрақ: Орнату арнайы құралдарды немесе қатаң позицияны қажет етеді ме?
A: Ешқандай арнайы құралдар қажет емес және ол фазалар аралығын шектеусіз тік, көлденең немесе бұрыштық позицияларда икемді орнатуды қолдайды.
