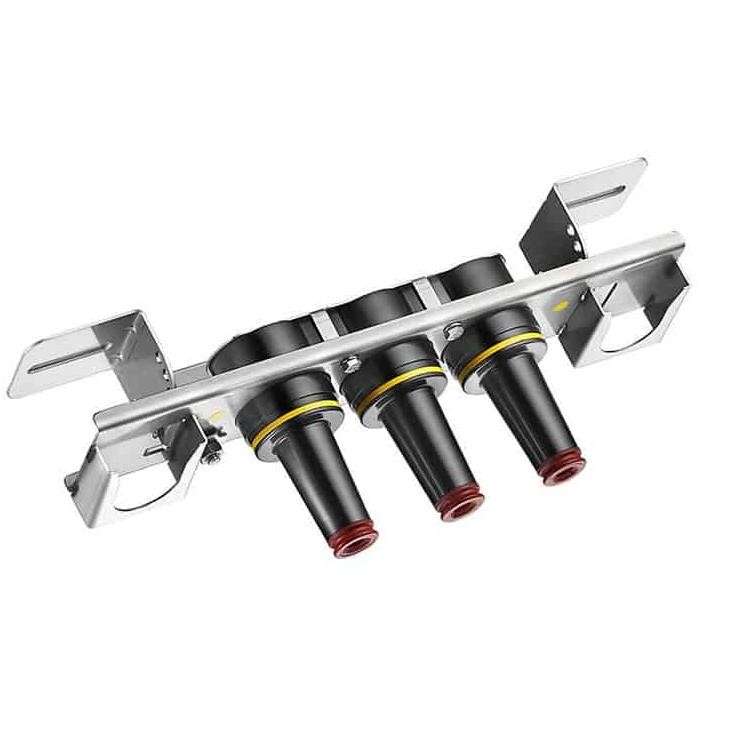

15КВ 200А жүктемені ажырату торабы

Comewill зауытының 15КВ 200А жүктеме тоғысында толық мыс ток өткізетін жол бар, бұл жағдайға қарамастан сенімді, тұрақты өнімділікті қамтамасыз етеді.
Ол IEEE Standard 386 талаптарына толығымен сәйкес келеді және бәсекелестердің өнімдерімен және IEEE 386 стандартына сәйкес келетін басқа біріктіру компоненттерімен толығымен ауыстырылады. Сәйкес бөліктермен орнатылған кезде, бұл жүктемені ажырату түйіні жүктемені тоқтату қолданбалары үшін өте қолайлы толық қорғалған қосылымды қамтамасыз етеді.

15КВ 200А жүктемені ажырату түйіні дегеніміз не?

15КВ 200А жүктемені ажырату торабы – қуатты тарату жүйелерінде 15кВ жер асты кабельдерін қауіпсіз қосу, тармақтау және секциялау үшін жүктемені үзу (өткізу) жұмысына мүмкіндік беру үшін пайдаланылатын орташа вольтты кабельді қосу құрылғысы. Ол әдетте икемді цикл, түрту немесе жалғау конфигурацияларын қосатын ішкі шинамен біріктірілген бірнеше 200A интерфейстерін (мысалы, 2, 3 немесе 4 жол) қамтиды. IEEE 386 стандартына сай жасалған, ол тақтайшаға орнатылған трансформаторларда, тарату құрылғыларында және жерасты қоймаларында толық қорғалған, қауіпсіз және сенімді жұмысты қамтамасыз етеді.

ӨНДІРІС СЫНАҚТАР

IEEE/ANSI 386 стандартына сәйкес жүргізілген сынақтар.
Корона кернеуінің минималды деңгейі – 11 кВ
Айнымалы ток 1 минуттық төзімділік – 34 кВ

Шардонның өндірістік процесінің талаптарына сәйкес жүргізілген сынақтар:
Физикалық тексеру
Мерзімді диссекция
Мерзімді рентгендік талдау

КЕРНЕУ РЕЙТИНДЕРІ
Кернеу класы 15 кВ
Макс. Номиналды фазадан фазаға 14,4 кВ
Макс. Номиналды фазадан жерге 8,3 кВ
Айнымалы ток 1 минут Төзімділік 34 кВ
Тұрақты ток 15 минут Төзімді 53 кВ
BIL және Full Wave Crest 95 кВ
Корона кернеуінің минималды деңгейі 11 кВ
АҒЫМДАҒЫ РЕЙТИНГТЕР
Үздіксіз: 200 ампер квадрат метр
Ауыстыру: 14,4 кВ кернеуінде 200 ампер квадраттық квадратта 10 операция
Ақаулықты жабу: 10 дәйекті сәтті коммутация операциясынан кейін 0,17 с ішінде 14,4 кВ-та симметриялы 10 000 ампер квадраттық квадрат
Қысқа уақыт:
• 0,17 с үшін симметриялы 10 000 ампер квадрат
• 3,0 с үшін симметриялы 3500 ампер квадраттық квадрат

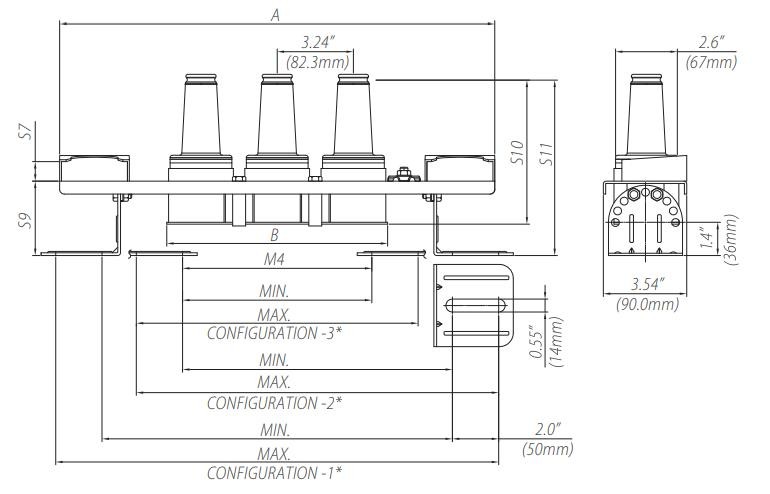

Кронштейн өлшемдік ақпаратпен түйісу

Жүктемені тоқтату операциясының қадамдары

1. Қысқышты тартылатын көзге мықтап бекітіңіз.
2. Ешқандай тарту күшін қолданбаңыз — шынтақ пен төлке арасындағы беттік үйкелісті бұзу үшін қосқышты сағат тілімен сәл бұраңыз.
3. Жылдам, қатты қозғалыспен қосқышты втулкадан тікелей тартып шығарыңыз. Қосқышты жердегі кез келген жазықтықтан алыс ұстаңыз.
4. Қосқышты керек-жарақтың пайдалану нұсқауларын орындай отырып, тиісті қосалқы құрылғыға салыңыз.
5. Оқшауланған қорғаныш қалпақшаны (жүйенің жерге тұйықталған су төгетін сымы бар) кез келген ашық қуат бар втулкаға қою үшін қысқышты пайдаланыңыз.

Жиі қойылатын сұрақтар

15КВ 200А жүктеме торапының негізгі қызметі қандай?
Ол орташа вольтты кабельдерді секциялау, айналдыру, түрту немесе қосу үшін қолданылады, сонымен бірге қуатталған тарату жүйелерінде жүктемені қауіпсіз ажыратуға мүмкіндік береді.
Ол басқа брендтермен үйлесімді ме?
Иә, ол IEEE Standard 386™ стандартына толығымен сәйкес келеді, бұл басқа үйлесімді ажыратылатын оқшауланған қосқыш жүйелерімен толық алмасуды қамтамасыз етеді.
Оны жер асты қондырғыларында қолдануға бола ма?
Мүлдем. Ол ылғал, шаң және кеңістік шектеулері жиі кездесетін төсеніштерге орнатылған жабдық пен жерасты қоймасы үшін арнайы әзірленген.
15KV 200A Loadbreak Junction қандай қауіпсіздік мүмкіндіктерін қамтамасыз етеді?
Ол қауіпсіз ауысу үшін толық қорғалған EPDM оқшаулауын, бақыланатын жүктемені тоқтату жұмысын, жоғары импульске төтеп беру қабілетін және тұрақты доғаны үзу өнімділігін ұсынады.
